一、管(guan)道布(bu)置平面圖尺寸(cun)表示(shi)的(de)一般要求(qiu)
①. 總尺寸及標高在平(ping)面圖上應表示。
②. 管(guan)線的長度用整數表(biao)示，小數點以后舍去，精確到毫米。
③. 對于(yu)斜管，表示(shi)平(ping)面尺寸(cun)。
④. 斜(xie)管(guan)的(de)尺(chi)(chi)寸(cun)表示至小數點(dian)第一位。除(chu)以下情況(kuang)外，要避免(mian)重復(fu)標注尺(chi)(chi)寸(cun)：管(guan)廊上配管(guan)的(de)間隔尺(chi)(chi)寸(cun)；與其他區(qu)的(de)圖紙的(de)連接尺(chi)(chi)寸(cun)。
⑤. 管(guan)道元(yuan)件(jian)要(yao)原封不(bu)動(dong)地使(shi)用各資(zi)料數據表中的數值。
⑥. 組裝尺寸用(yong)整(zheng)數(shu)表示（每一元件總尺寸的(de)計算(suan)至(zhi)小數(shu)點第一位圓整(zheng)）。
⑦. 與其他圖紙相(xiang)接的(de)管道尺寸應表示在相(xiang)接區的(de)附近。

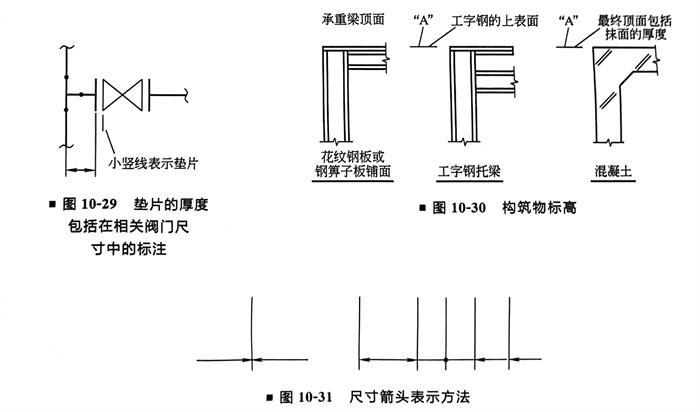

⑧. 墊(dian)片的厚度包括(kuo)在相關閥門尺寸中（圖(tu)10-29）。
⑨. “EL”加注(zhu)在管中心標(biao)高(gao)前，如果(guo)因(yin)梁或支架，管子(zi)需標(biao)管底標(biao)高(gao)時(shi)，加注(zhu)“BOPEL”。
⑩. 在坡度管(guan)和(he)重力流(liu)管(guan)線要(yao)控(kong)制標(biao)高時(shi)，應以“WPEL”（工作點標(biao)高）表示。
?. 構筑物(wu)的標高在下列狀況要標明“A”處標高，如圖10-30所示(shi)。
?. 尺(chi)寸的箭(jian)頭(tou)使用(yong)下列方法表(biao)示(shi)，如圖10-31所示(shi)。
二、斜管
1. 坡(po)向符號的(de)使用
①. 用(yong)(yong)三角形表示(shi)單管(guan)線的坡(po)向(xiang)，如果(guo)PID或UFD已表示(shi)了坡(po)度(du)，那么(me)配(pei)管(guan)圖上可不用(yong)(yong)表示(shi)。

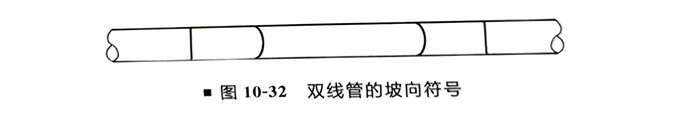

②. 雙線管(guan)的坡向用橢圓符號表示（圖10-32）。

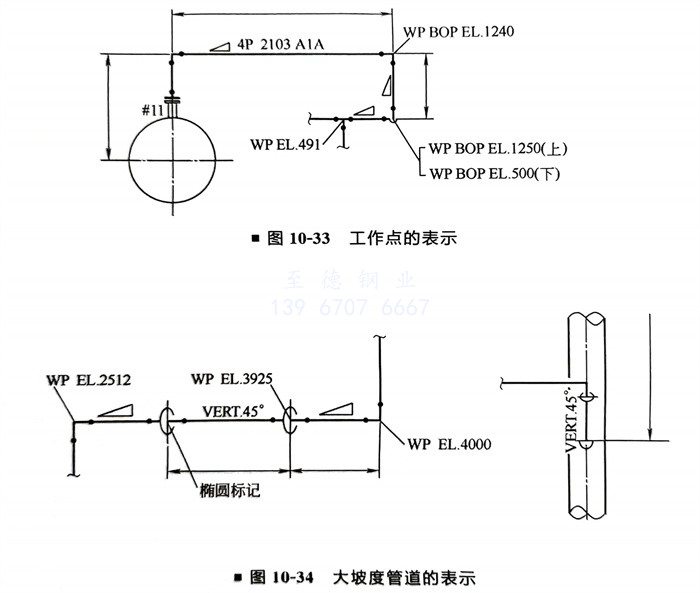

2. 工作點（WP）的(de)表示(shi)（圖10-33）對于斜管，工作點應表示(shi)：管道的(de)拐彎處(chu)；界區線或接續(xu)線的(de)交(jiao)接點。
3. 大坡(po)度(du)管道的表示（圖10-34）
三(san)、平(ping)面尺寸的表示

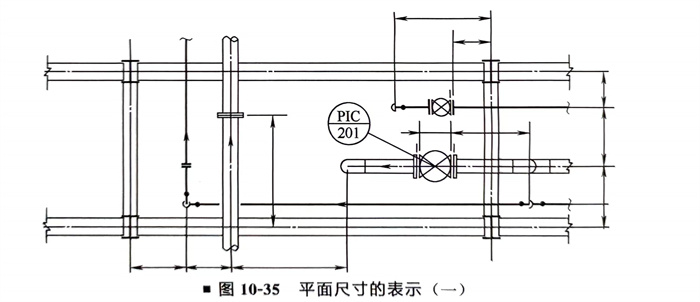

①. 尺寸應以構(gou)筑物(wu)（或建筑物(wu)）柱子(zi)中(zhong)心為(wei)基準至管中(zhong)心標(biao)注（圖(tu)10-35）。
②. 為了尺(chi)寸標注(zhu)的起點(dian)清楚，墊片(pian)用短細線示(shi)意(yi)（圖10-35）。

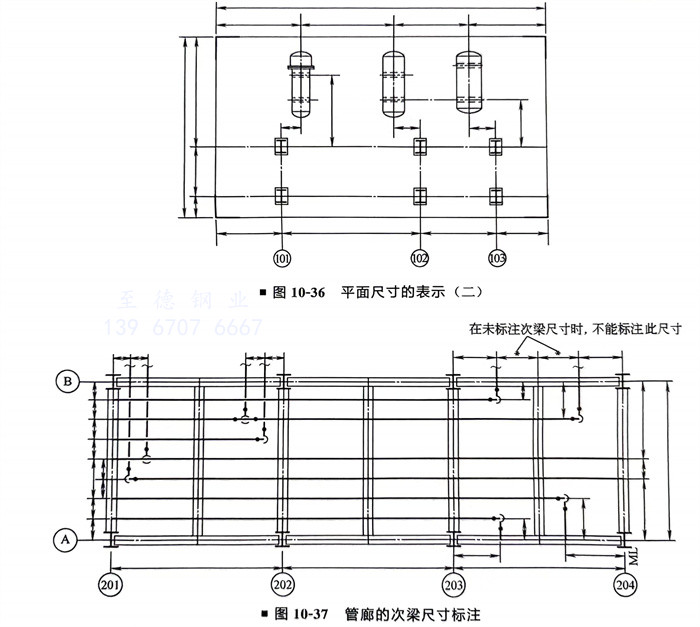

③. 區域總尺寸標注(zhu)應(ying)在(zai)圖(tu)(tu)紙的上方和左側（圖(tu)(tu)10-36）。
④. 管(guan)(guan)廊(lang)的(de)管(guan)(guan)線穿過兩(liang)邊(bian)的(de)接續(xu)線或(huo)界區線，管(guan)(guan)道(dao)之間的(de)尺寸(cun)應在兩(liang)側表示。
a. 管廊的(de)次(ci)梁(liang)尺(chi)寸(cun)間距相等時(shi)，則(ze)不需表示，除非管道(dao)尺(chi)寸(cun)從次(ci)梁(liang)引出，則(ze)必(bi)須表示（圖10-37）。
b. 次梁的(de)間距不等時，應標注其尺寸（圖10-37）。

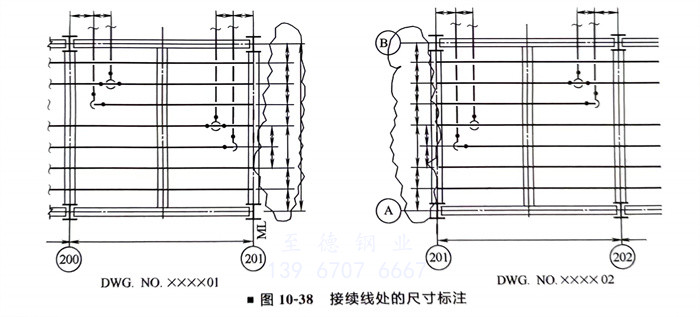

c. 與其他圖相接(jie)的管(guan)線，在接(jie)續線處的尺(chi)寸在每張(zhang)圖上以同樣的方(fang)法表示（圖10-38）。
⑤. 電(dian)氣及儀表電(dian)纜槽(cao)的說明和尺寸如圖(tu)10-39所示(shi)。

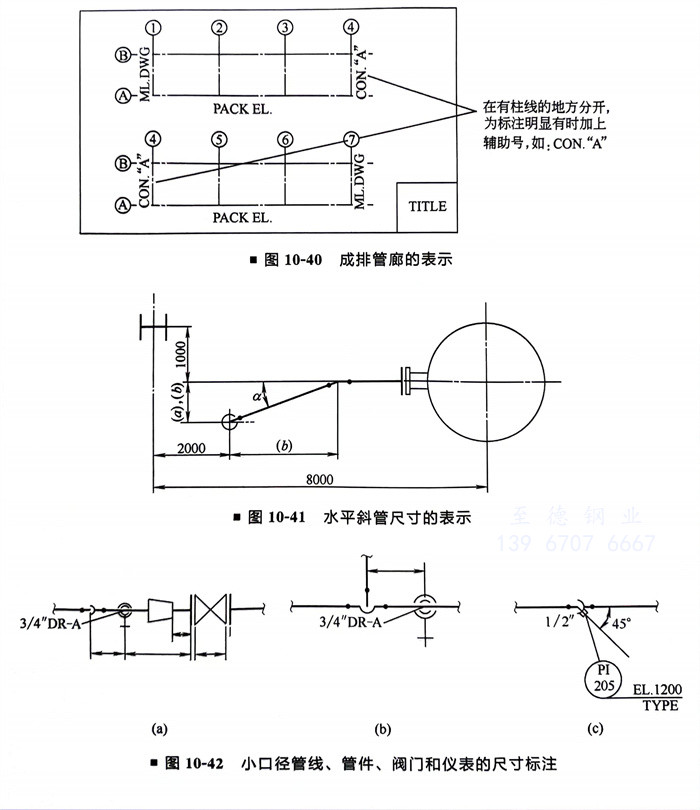

⑥. 當管(guan)廊的(de)管(guan)線(xian)在一張(zhang)圖上分開成多排時(shi)，按圖10-40所(suo)示的(de)形式表示。
⑦. 水平斜管尺寸(cun)的標注(zhu)按(an)下述方法(fa)進行（圖10-41）：角(jiao)(jiao)度和三角(jiao)(jiao)形的一條(tiao)邊(bian)表示法(fa)；三角(jiao)(jiao)形的兩條(tiao)邊(bian)表示法(fa)。
⑧. 小口(kou)徑管(guan)線、管(guan)件、閥門(men)和儀表的尺寸(cun)標注如(ru)圖(tu)10-42所示(shi)。

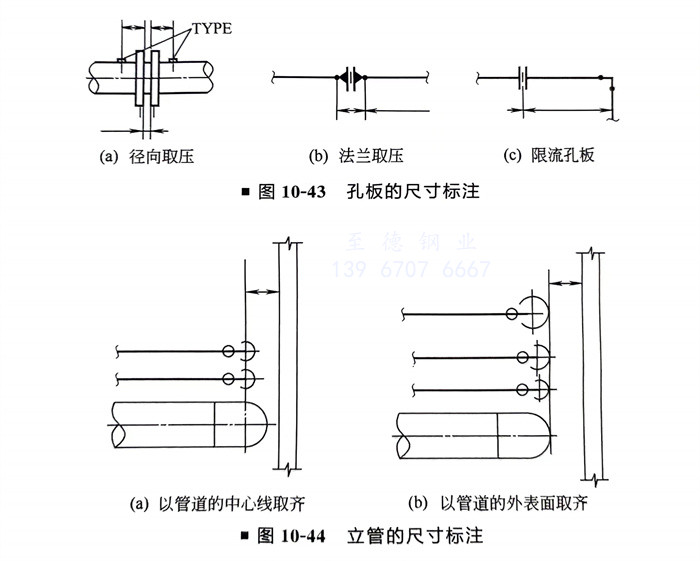

⑨. 孔板的尺寸標注如圖(tu)10-43所(suo)示。
⑩. 立管的尺寸標注如圖10-44所示。
四、塔的垂直管(guan)線
對于塔的每個截面尺寸“A”和“B”都應表示（圖 10-45）
