裝置設備布(bu)(bu)置圖(tu)的(de)圖(tu)例可(ke)(ke)以參(can)考SH/T 3052《石(shi)油化工配管工程(cheng)設計(ji)圖(tu)例》。在(zai)此(ci)僅列(lie)出一些(xie)常用(yong)圖(tu)例供參(can)考。對于管道布(bu)(bu)置圖(tu)，可(ke)(ke)根(gen)據(ju)實(shi)際(ji)(ji)需(xu)要派(pai)生。在(zai)繪制設備布(bu)(bu)置圖(tu)時，應按設備的(de)實(shi)際(ji)(ji)外(wai)形(xing)輪廓線繪制。

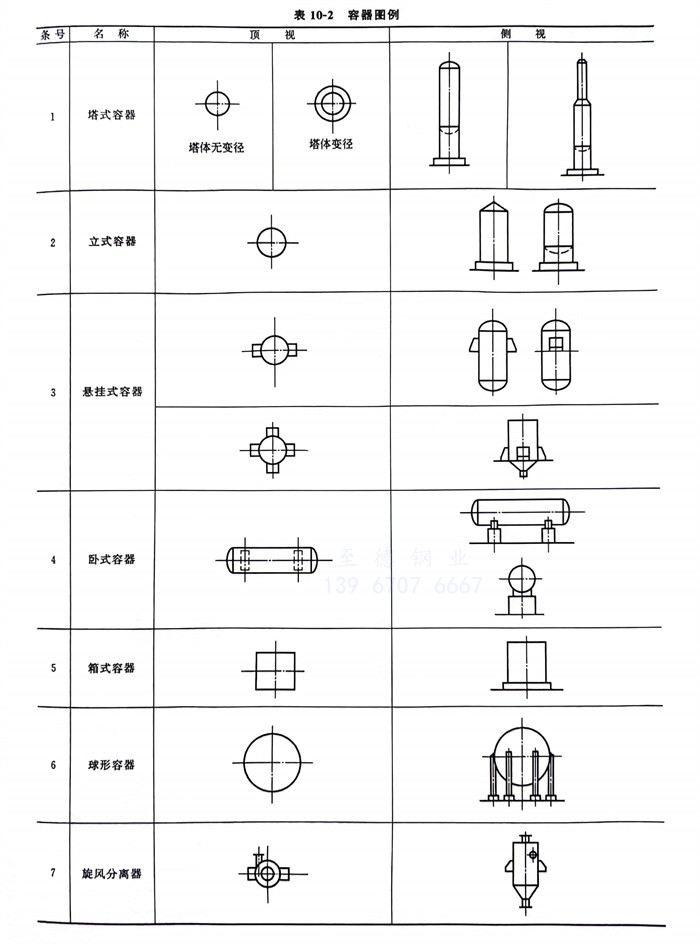

①. 容器（表(biao)10-2）。

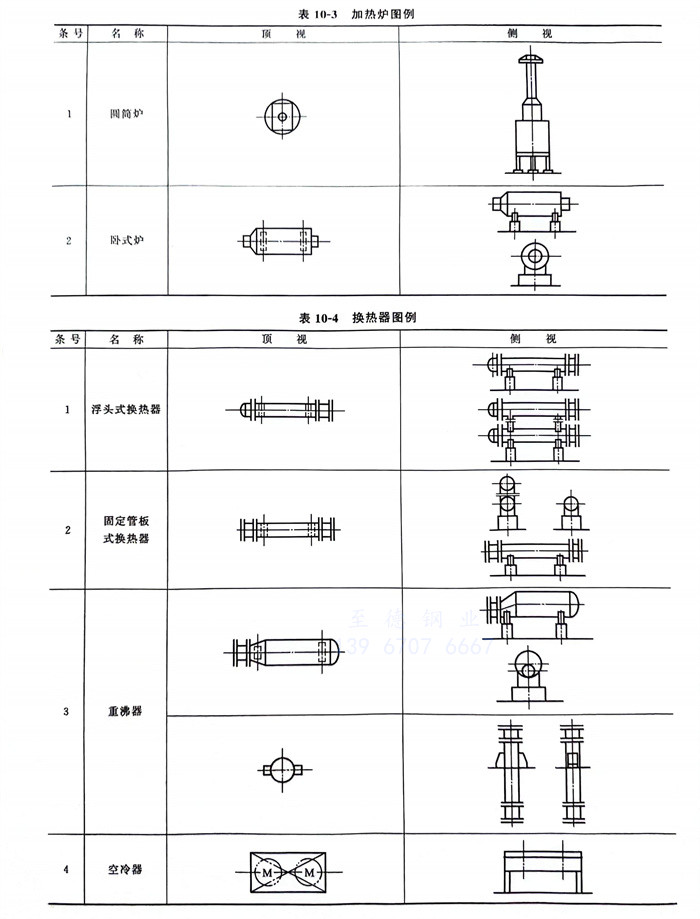

②. 加(jia)熱爐（表10-3）。
③. 換熱器（表10-4）。

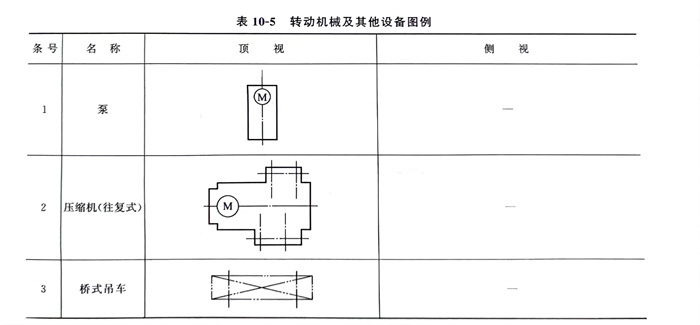

④. 轉(zhuan)動機械及其他（表(biao)10-5）。
