關于安全閥排放(fang)反(fan)力的計(ji)算(suan)(suan)，以下公式(shi)供在設(she)計(ji)中參考使用，作為正式(shi)計(ji)算(suan)(suan)時應根據安全閥出口(kou)管(guan)線的走向配(pei)置(zhi)、管(guan)架設(she)置(zhi)、介質特性及業主(zhu)或專(zhuan)利商要(yao)求，參見原文進行計(ji)算(suan)(suan)。

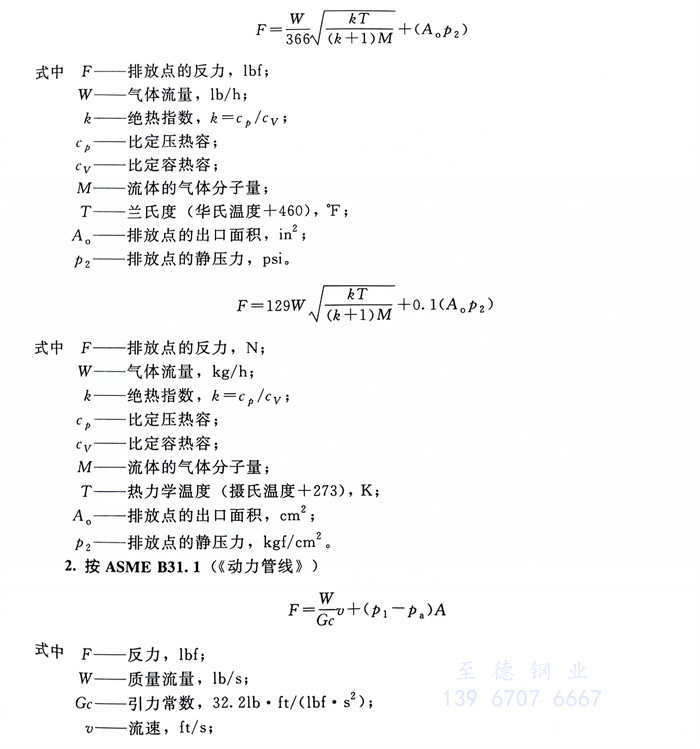

  1. 按API RP 520 Part II（《安(an)全閥的(de)尺寸、選擇和(he)安(an)裝(zhuang)(zhuang)》PartII安(an)裝(zhuang)(zhuang)）

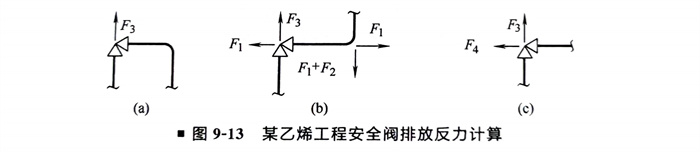

  某安全閥(fa)排放反力計(ji)算工(gong)程實例(li)如圖9-13所(suo)示。

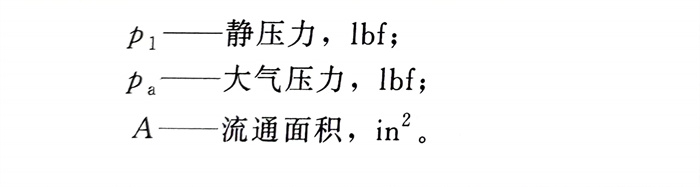

  在某乙烯(xi)工程(cheng)項目中，安(an)全閥的反(fan)力(li)計算(suan)是根據ASMEB31.1的計算(suan)原理和提供的計算(suan)公式，采用Excel表格(ge)編輯了公式，使用時(shi)，只需要(yao)在指(zhi)定格(ge)內輸入(ru)必要(yao)信息數據，會自動得出F1、F2、F3、F4各力(li)的大小。對于成批(pi)計算(suan)時(shi)，方便了很多。

  圖（a）是(shi)閉式(shi)排(pai)放系(xi)統，圖（b）是(shi)開式(shi)排(pai)放系(xi)統，圖（c）是(shi)閉式(shi)排(pai)放系(xi)統或(huo)開式(shi)排(pai)放系(xi)統的瞬時沖擊(ji)荷載。F1、F2、F3、F4的計算公式(shi)已經(jing)在(zai)表(biao)中列出。

  圖(tu)(tu)）（閉(bi)式排(pai)放(fang)系統(tong)）或圖(tu)(tu)（b）（開式排(pai)放(fang)系統(tong)）計(ji)算(suan)時，都要再計(ji)算(suan)圖(tu)(tu)（c），并(bing)分別與圖(tu)(tu)（c）相應的力進行比(bi)較，取其(qi)中(zhong)較大的值(zhi)。例(li)如，在計(ji)算(suan)閉(bi)式系統(tong)的F3時，先(xian)計(ji)算(suan)圖(tu)(tu)（a）的F3，再計(ji)算(suan)圖(tu)(tu)（c）的F3比(bi)較兩者的值(zhi)，取大者。
