一、夾(jia)套管的分(fen)類

  夾套管(guan)(guan)(guan)是一種具有雙(shuang)層(ceng)套管(guan)(guan)(guan)結構的特(te)殊(shu)管(guan)(guan)(guan)道。管(guan)(guan)(guan)道外面(mian)套上同(tong)心的大(da)直徑套管(guan)(guan)(guan)，內(nei)(nei)管(guan)(guan)(guan)用于輸送工(gong)藝介質。用于保持(chi)管(guan)(guan)(guan)內(nei)(nei)輸送黏性(xing)(xing)流(liu)體(ti)、凝固性(xing)(xing)流(liu)體(ti)以及高熔點合成液等流(liu)體(ti)的流(liu)動性(xing)(xing)能(neng)和溫(wen)度，防止輸送過程(cheng)中流(liu)體(ti)在管(guan)(guan)(guan)道中凝結而設置(zhi)的特(te)殊(shu)管(guan)(guan)(guan)道。因夾套管(guan)(guan)(guan)伴熱具有特(te)殊(shu)性(xing)(xing)，在工(gong)業生產(chan)中被廣泛應用。

  ①. 按(an)套管(guan)內(nei)熱介質(zhi)分類(lei)：熱水夾(jia)套、熱油夾(jia)套和蒸汽夾(jia)套，不同類(lei)型分別(bie)適用于不同的(de)流體，設(she)計原則是一樣的(de)。

  ②. 按(an)照管道(dao)的結構形式分類

   a. 全夾套(tao)。除法(fa)蘭連(lian)接部分外，所有管(guan)(guan)道(dao)組成件包括閥門在內均(jun)有夾套(tao)（即內管(guan)(guan)焊縫隱蔽型）。

   b.半夾(jia)套。除法蘭(lan)連接(jie)部分(fen)外，所有管道組成(cheng)件包括閥門在內(nei)均沒有夾(jia)套（即內(nei)管焊縫外露型）。

   c. 簡易(yi)夾(jia)套。僅直管部分有夾(jia)套，套管內不應有焊(han)縫。

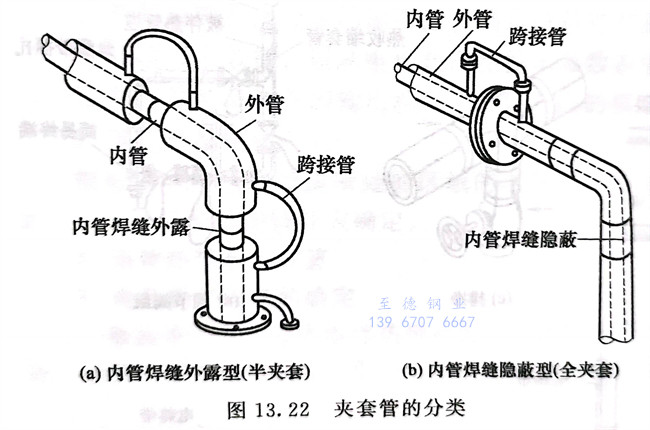

  夾套管的分類見(jian)圖13.22。

二、夾套管(guan)的選型設計

 夾(jia)套管的設計條件應符合PID的要求。選型的一般要求如下(xia)。

   ①. 流體的(de)凝固點在(zai)50～100℃的(de)工藝管適宜采用內管焊(han)縫“外露”型(xing)夾套管。

   ②. 流體的凝固點高(gao)于100℃的工藝管(guan)道(dao)宜采用內管(guan)焊縫“隱蔽”型夾套管(guan)。

   ③. 輸送有毒(du)流體的工藝(yi)管(guan)道(dao)應采用(yong)內(nei)管(guan)焊縫“外露”型夾套管(guan)。

三、夾套管的設(she)計壓(ya)力

  ①. 夾套管的內管的外(wai)壓(ya)應為外(wai)管內的伴(ban)熱介質的設計壓(ya)力。

  ②. 外(wai)管（包括端板(ban)）的內壓(ya)應為伴熱介質(zhi)的設計壓(ya)力。

  ③. 壓力設計的(de)溫度參數應取(qu)內(nei)(nei)管的(de)工藝介質或外管內(nei)(nei)的(de)伴熱(re)介質的(de)設計溫度兩者中最高者。

四、夾套管柔性設(she)計的設(she)計溫度

  ①. 外管(guan)取伴熱介質的(de)操(cao)作(zuo)溫度。

  ②. 內管(guan)取(qu)工藝介質(zhi)或伴熱介質(zhi)的(de)(de)操(cao)作溫度兩者中最高者，也應校核(he)外管(guan)的(de)(de)環境溫度和內管(guan)的(de)(de)工藝介質(zhi)的(de)(de)操(cao)作溫度。

工程(cheng)應用：三維配(pei)管軟件內夾套(tao)管的(de)設計(ji)

  三(san)維配管(guan)軟(ruan)件內(nei)(nei)夾(jia)套管(guan)的(de)(de)設計(ji)，對于(yu)PDS系統，同(tong)一物理坐(zuo)標處不(bu)允許出現(xian)兩條(tiao)管(guan)線中(zhong)(zhong)(zhong)心(xin)線，但夾(jia)套管(guan)內(nei)(nei)管(guan)、外管(guan)屬(shu)于(yu)中(zhong)(zhong)(zhong)心(xin)線重合(he)的(de)(de)情況，模(mo)(mo)(mo)型中(zhong)(zhong)(zhong)的(de)(de)同(tong)一物理坐(zuo)標處對內(nei)(nei)管(guan)外管(guan)同(tong)時建模(mo)(mo)(mo)，將被系統視(shi)為錯(cuo)誤(wu)和碰撞(zhuang)，將影(ying)響管(guan)道(dao)空視(shi)圖的(de)(de)生(sheng)成。未(wei)避免上述的(de)(de)錯(cuo)誤(wu)，將夾(jia)套內(nei)(nei)管(guan)和夾(jia)套外管(guan)分別建立到不(bu)同(tong)的(de)(de)模(mo)(mo)(mo)型區(qu)內(nei)(nei)。

  在(zai)PDS后臺(tai)中將(jiang)工(gong)藝管(guan)(guan)(guan)道上(shang)的夾套閥門、標(biao)準閥門、法(fa)蘭、定(ding)位板(ban)、折流板(ban)、防沖刷板(ban)等部件(jian)在(zai)內管(guan)(guan)(guan)模型中設(she)置(zhi)為報告(gao)材(cai)料(liao)，而對應的外(wai)管(guan)(guan)(guan)模型中僅用于(yu)連接(jie)的管(guan)(guan)(guan)道材(cai)料(liao)設(she)置(zhi)為不(bu)報告(gao)材(cai)料(liao)，從而實(shi)現夾套內管(guan)(guan)(guan)和外(wai)管(guan)(guan)(guan)自(zi)動抽(chou)取ISO圖紙和導出準確資料(liao)的目的。

工程應用：某水夾套管(guan)系統的配管(guan)設(she)計

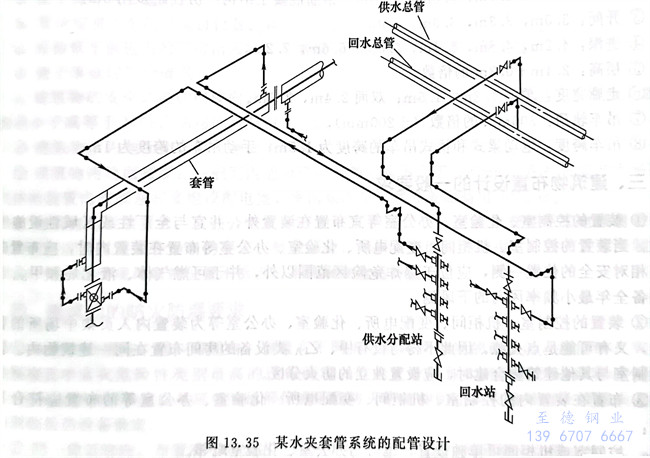

  某水夾套(tao)管(guan)系統的配管(guan)設(she)計見圖13.35。
