蒸汽分配(pei)站(zhan)和供氣管的(de)布置(zhi)（圖6-226）

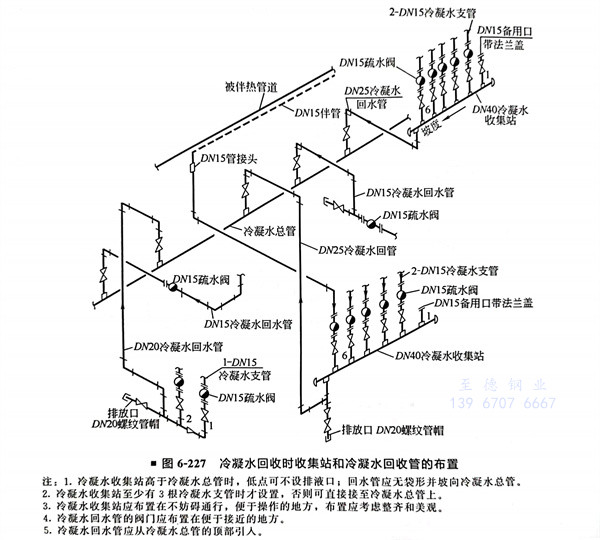

  冷凝水(shui)回收(shou)時收(shou)集站和冷凝水(shui)回收(shou)管(guan)的布置（圖6-227）

注：1. 冷(leng)(leng)凝水收(shou)集站高(gao)于冷(leng)(leng)凝水總管(guan)時，低(di)點可不設(she)排液(ye)口(kou)；回水管(guan)應無袋形并坡向冷(leng)(leng)凝水總管(guan)。

     2. 冷凝(ning)水收集站至(zhi)少有3根冷凝(ning)水支管(guan)時才(cai)設置(zhi)，否(fou)則可直接接至(zhi)冷凝(ning)水總管(guan)上。

     3. 冷凝水(shui)收集站應布(bu)置(zhi)在不(bu)妨(fang)礙通行，便(bian)于操(cao)作(zuo)的地(di)方，布(bu)置(zhi)應考慮整齊和美觀。

    4. 冷凝(ning)水回水管的(de)閥門應布置(zhi)在便于(yu)接近的(de)地方。

   5. 冷凝水回水管(guan)應從(cong)冷凝水總管(guan)的頂部引人。

  熱水分配站限流孔(kong)板的錯誤設(she)計

  有(you)的設(she)計人員為每根伴熱供(gong)管(guan)都增(zeng)加(jia)了限流孔板，這是(shi)沒有(you)真正(zheng)理解限流孔板的作(zuo)(zuo)用(yong)，其實只有(you)在同一(yi)個(ge)熱水分配站上最短(duan)熱水伴管(guan)當量長(chang)度小于最長(chang)伴管(guan)當量長(chang)度70％的時候，才在較短(duan)管(guan)線上增(zeng)加(jia)限流孔板或截(jie)止閥才有(you)作(zuo)(zuo)用(yong)，否(fou)則既浪(lang)費(fei)又(you)不起作(zuo)(zuo)用(yong)。
