浙江至德(de)鋼業有限公司本次與您討(tao)論的(de)地(di)下(xia)管(guan)，不包括(kuo)無壓力的(de)下(xia)水管(guan)及暖(nuan)通的(de)管(guan)道。
一、允許(xu)直接埋(mai)地的管道(dao)
①. 輸送無(wu)腐蝕性、無(wu)毒和無(wu)爆炸危險(xian)的(de)液體、氣(qi)體管(guan)道(dao)，由于(yu)某(mou)種原因(yin)無(wu)法在地上(shang)敷(fu)設時(shi)。
②. 與(yu)地(di)下儲(chu)罐或地(di)下泵房有關(guan)的(de)工藝介質管道。
③. 冷卻水及消(xiao)防(fang)或泡沫消(xiao)防(fang)管道。
④. 操作溫(wen)度小于150℃的熱力(li)管道(dao)。
上述管道(dao)還應滿足(zu)：無需經常檢驗，凝(ning)液可自動排出及(ji)停車時管道(dao)介質不會(hui)發生凝(ning)固及(ji)堵(du)塞。
二、建(jian)筑(zhu)物(wu)內和露天裝置(zhi)區(qu)埋地(di)管道設(she)計的一般要求
1. 建筑物內的埋(mai)地管道
①. 管(guan)道(dao)(dao)與建筑物墻、柱(zhu)邊凈(jing)距不小(xiao)于1m，并要躲(duo)開基礎，管(guan)道(dao)(dao)標(biao)高低于基礎時，管(guan)道(dao)(dao)與基礎外邊緣的凈(jing)距應不小(xiao)于兩者(zhe)標(biao)高差及管(guan)道(dao)(dao)挖(wa)溝底寬(kuan)一半之和。
②. 管(guan)道(dao)穿過承重墻或建筑(zhu)物基礎時應(ying)預(yu)留洞，且(qie)管(guan)頂上部凈空不得小于建筑(zhu)物的沉降(jiang)量，一般凈空為0.15m。
③. 管道在地(di)梁下穿過時，管頂(ding)上部凈(jing)空不得小(xiao)于(yu)0.15m。
④. 兩(liang)管(guan)道間的最(zui)小(xiao)凈距(ju)：平行時應(ying)為0.5m，交叉時應(ying)為0.15m。
⑤. 管道穿過地(di)下(xia)室外墻或地(di)下(xia)構筑物(wu)墻壁時應預(yu)埋防水(shui)套管。
⑥. 管道不(bu)得(de)布置在(zai)可能(neng)受重物壓(ya)壞的地(di)方。
⑦. 管道不得(de)穿過設備(bei)。
⑧. 管(guan)頂最(zui)小(xiao)埋設(she)深度：素土地坪不小(xiao)于(yu)0.6m；水泥地面不小(xiao)于(yu)0.4m。
⑨. 埋地管道不宜采用可(ke)能泄漏的連接(jie)結構(gou)，如法(fa)蘭或螺栓(shuan)連接(jie)等，管材(cai)不宜采用易碎(sui)材(cai)料。
⑩. 埋地管道(dao)與地面上管道(dao)分界點一(yi)般在地面以上0.5m處(chu)（有的工程項目統一(yi)規(gui)定為地面以上0.3m處(chu)）。
?. 建筑(zhu)物(wu)內的地下管(guan)道(dao)應盡量(liang)采用管(guan)溝敷設的方式。
?. 易燃(ran)易爆(bao)介質管道在裝置(zhi)外，如為埋(mai)地敷設，則進入裝置(zhi)區界附近應轉為地上管道。
2. 露天裝置區埋地管道(dao)
①. 滿足(zu)埋(mai)地管(guan)道之間、管(guan)道與(yu)構(gou)筑物之間以(yi)及(ji)管(guan)道與(yu)鐵路之間平行與(yu)交叉的(de)凈(jing)距規定。
②. 埋地(di)管道的套(tao)(tao)管應伸出道路或管溝外(wai)緣兩側(ce)不(bu)小于1.0m，伸出鐵(tie)路兩側(ce)不(bu)小于3.0m。以上套(tao)(tao)管內不(bu)允許有法蘭、螺紋等連接件(jian)，管道焊縫需(xu)要探傷。
③. 管道高(gao)點(dian)設(she)(she)排(pai)氣(qi)、低點(dian)設(she)(she)排(pai)凈，并設(she)(she)閥門井。
④. 鑄鐵管(guan)或(huo)非金(jin)屬管(guan)道穿過車輛通過的通道時(shi)，需預埋(mai)套管(guan)。
三(san)、GB50316《工(gong)業金(jin)屬管道設計(ji)規范》對埋地管道設計(ji)的要求(qiu)
①. 埋地敷設的(de)管(guan)道應(ying)(ying)妥善解決防凍(dong)、防凝結、吹掃(sao)、排液、防外(wai)腐蝕及承受外(wai)荷(he)載等問題。埋地管(guan)道如有閥(fa)(fa)門應(ying)(ying)設閥(fa)(fa)井(jing)。大型閥(fa)(fa)井(jing)應(ying)(ying)考慮(lv)操(cao)作和檢(jian)修人(ren)員(yuan)(yuan)能下到井(jing)內作業；小型閥(fa)(fa)井(jing)可只(zhi)考慮(lv)人(ren)員(yuan)(yuan)在(zai)井(jing)外(wai)操(cao)作閥(fa)(fa)門的(de)可能性（手(shou)操(cao)作或采用閥(fa)(fa)門伸長桿(gan)）。閥(fa)(fa)井(jing)應(ying)(ying)設排水點(dian)。
②. 輸送可(ke)燃(ran)氣體、可(ke)燃(ran)液(ye)體的埋地管(guan)道不宜穿越(yue)電纜溝，如不可(ke)避免(mian)時(shi)應(ying)設套(tao)管(guan)。當管(guan)道介質(zhi)溫度超過60℃時(shi)，在套(tao)管(guan)內(nei)應(ying)充填(tian)隔熱材(cai)料，使套(tao)管(guan)外壁(bi)溫度不超過60℃。套(tao)管(guan)長度伸出電纜溝外壁(bi)不小于0.5m。
③. 管(guan)道與(yu)管(guan)道及電纜間(jian)的最(zui)小水平(ping)間(jian)距(ju)應符合(he)現行(xing)國家(jia)標準(zhun)GB 50187《工(gong)業企(qi)業總平(ping)面設(she)計(ji)規(gui)范》的規(gui)定。
④. 從道(dao)路(lu)下面穿越的(de)(de)(de)管(guan)道(dao)，其頂(ding)部至路(lu)面不宜小于(yu)0.7m（SH/T 3012規定裝置(zhi)內埋(mai)地管(guan)道(dao)的(de)(de)(de)管(guan)頂(ding)距(ju)一般混凝土地表面不應小于(yu)0.3m；通過機械車輛的(de)(de)(de)通道(dao)下不小于(yu)0.75m或采用套(tao)(tao)管(guan)保護）。從鐵(tie)路(lu)下面穿越的(de)(de)(de)管(guan)道(dao)應設(she)套(tao)(tao)管(guan)，套(tao)(tao)管(guan)頂(ding)至鐵(tie)軌底的(de)(de)(de)距(ju)離不應小于(yu)1.2m。
⑤. 管道(dao)與電(dian)纜間交叉凈距不應小(xiao)于0.5m。電(dian)纜宜(yi)敷設在熱(re)管道(dao)下(xia)面，腐(fu)蝕性流體管道(dao)上(shang)面。
⑥. B類流體（按GB50316）、氧(yang)氣和熱力管(guan)(guan)道與其(qi)他管(guan)(guan)道的交(jiao)叉(cha)(cha)凈距(ju)不(bu)(bu)應小于(yu)0.25m；C類及D類流體管(guan)(guan)道間的交(jiao)叉(cha)(cha)凈距(ju)不(bu)(bu)宜小于(yu)0.15m。
⑦. 管道(dao)埋深(shen)應(ying)在冰(bing)凍(dong)線(xian)以下。當無法實現時，應(ying)有可靠的防凍(dong)保護措施。
⑧. 設有補償(chang)器(qi)、閥門及其(qi)他(ta)需(xu)維(wei)修的(de)管道組成(cheng)件(jian)，應(ying)(ying)將其(qi)布置(zhi)在符合(he)安全(quan)要求的(de)井室中，井內應(ying)(ying)有寬度大(da)于(yu)或等(deng)于(yu)0.5m的(de)維(wei)修空間(jian)。
⑨. 有加熱(re)保護的（如伴熱(re)）管道不應直接埋地，可設在管溝內。
⑩. 挖土共溝敷設(she)管道的要求應符合現行國家標準(zhun)GB50187《工業企業總平面設(she)計規(gui)范》的規(gui)定(ding)。
?. 帶有隔(ge)熱層及外護套的埋地(di)(di)管(guan)道(dao)(dao)，布置(zhi)時(shi)應(ying)有足夠柔(rou)性，并(bing)在外套內有內管(guan)熱脹的余地(di)(di)。無補償直埋方(fang)法，可用(yong)于溫度(du)小于或等于120℃的D類流體的管(guan)道(dao)(dao)，并(bing)應(ying)按(an)國(guo)家現行直埋供(gong)熱管(guan)道(dao)(dao)標準(zhun)的規定進行設計與施工(gong)。
四、大(da)型管(guan)(guan)溝內管(guan)(guan)道布置
1. 管(guan)溝內管(guan)道布(bu)置(zhi)必須符合的條(tiao)件
①. 輸送介質無腐(fu)蝕、無毒以及非易燃(ran)易爆管道。
②. 不宜埋地、又不宜架空(kong)布置的管道。
③. 正(zheng)常地下水位(wei)低于溝底。
④. 防止重組分氣體及有害氣體在溝(gou)內(nei)聚集，必(bi)要時在溝(gou)內(nei)填砂(sha)。
2. 管(guan)溝的設計
①. 管溝(gou)坡(po)度(du)：各種管溝(gou)溝(gou)底應(ying)有(you)(you)不小于0.002的縱(zong)向坡(po)度(du)，管溝(gou)截面底部應(ying)有(you)(you)0.05的坡(po)度(du)。管溝(gou)最低處應(ying)設下水箅子(zi)和集水坑，以便將管道(dao)偶然泄漏或溝(gou)壁滲水排除。
②. 管溝(gou)(gou)溝(gou)(gou)蓋板應做成0.02的橫向雙落水坡度，當(dang)溝(gou)(gou)寬小(xiao)于1.0m時可做成單坡，以便地面滲水排至(zhi)溝(gou)(gou)外。
③. 管(guan)溝埋深(shen)：蓋板(ban)至設計(ji)地面的覆(fu)土深(shen)不小于0.3m，車行道路不小于0.5m。
④. 若(ruo)管溝低于地下水位時(shi)，管溝應(ying)采(cai)取全(quan)防水結構。
⑤. 檢查(cha)井的設置場(chang)合：對裝有(you)閥(fa)門或(huo)需要經常檢修(xiu)的管(guan)件；直線(xian)部分相隔100～150m（最大不(bu)超過200m）；管(guan)溝縱向坡度最低點處(chu)。
⑥. 管溝內考慮(lv)自然通(tong)風(feng)，必要時通(tong)行(xing)管溝采(cai)用(yong)臨時機械(xie)通(tong)風(feng)。
3. 管(guan)溝中管(guan)道閥(fa)門設置
①. 管(guan)溝中管(guan)道排列要便于(yu)安裝維(wei)修。

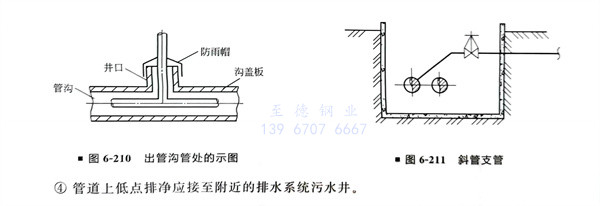

②. 管(guan)溝中管(guan)道穿出(chu)溝蓋(gai)板(ban)(ban)與地(di)上管(guan)道相接(jie)，需加垂(chui)直方向套管(guan)或搗制豎井(jing)至地(di)面上0.5m，蓋(gai)板(ban)(ban)處需密封，頂部需加防(fang)雨帽（圖6-210）。
③. 檢查井的人孔(kong)應布(bu)(bu)置在(zai)井的邊(bian)緣(yuan)四角位置。閥(fa)門宜立裝、手輪朝上(shang)。管(guan)(guan)道布(bu)(bu)置應緊(jin)湊(cou)，如支管(guan)(guan)以(yi)45°與主管(guan)(guan)相接，閥(fa)門設在(zai)水(shui)平管(guan)(guan)上(shang)（圖6-211）。
④. 管道上低點(dian)排凈應接至附近(jin)的排水系(xi)統污(wu)水井。
五、GB50316《工(gong)業金(jin)屬管道(dao)設計(ji)規范》對溝(gou)內管道(dao)設計(ji)的要求
①. 可通行管溝的管道布置應符合以下規(gui)定。
a. 在(zai)無可靠的(de)通風條(tiao)件及(ji)無安全措施時(shi)，不(bu)得在(zai)通行管溝內布置窒(zhi)息性(xing)及(ji)B類流體(ti)的(de)管道。
b. 溝內過道凈(jing)寬不(bu)宜(yi)小(xiao)于(yu)0.7m，凈(jing)高不(bu)宜(yi)小(xiao)于(yu)1.8m。
c. 對于(yu)長的管溝應設安全(quan)入口，每隔100m應設有人(ren)孔及直梯，必要(yao)時設安裝孔。
②. 不可通行管溝的(de)管道布置應符合下列規定。
a. 當溝內布置經常操作的(de)閥門時，閥門應布置在(zai)不影響(xiang)通行的(de)地方(fang)，必要時可(ke)增設閥門伸長桿，將手輪引伸至靠近活動溝蓋(gai)背面的(de)高度處。
b. B類流體(ti)（按GB50316）的管道不(bu)宜(yi)設在密閉的溝(gou)內(nei)(nei)。在明溝(gou)中不(bu)宜(yi)敷設密度比(bi)環境空氣大的B類氣體(ti)管道。當不(bu)可(ke)避免時，應在溝(gou)內(nei)(nei)填(tian)滿細砂，并應定(ding)期檢查(cha)管道使用情況(kuang)。
六、室外地下管道與(yu)鐵路道路及建(jian)筑物(wu)間的(de)距離(li)

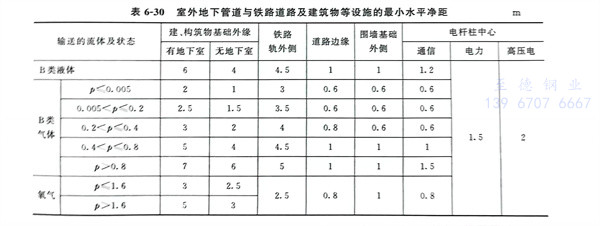

室外地下管道與鐵路道路及建筑物等設施(shi)的最小水(shui)平凈(jing)距見表(biao)6-30。
七、地下管道布置設計工程實例(li)

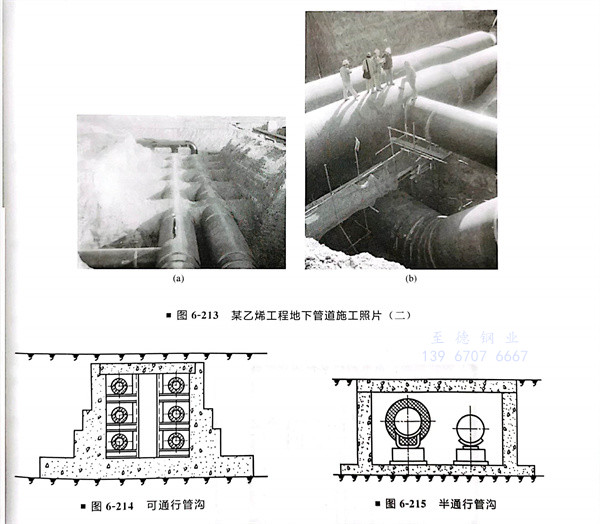

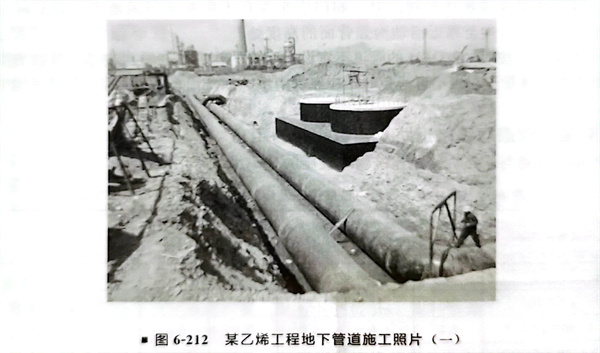

某(mou)乙烯工(gong)程(cheng)地下(xia)管(guan)道(dao)施工(gong)照片（圖6-212、圖6-213）
管(guan)(guan)溝(gou)中(zhong)敷(fu)設(she)管(guan)(guan)道(dao)(dao)，當管(guan)(guan)道(dao)(dao)不(bu)宜于埋(mai)地(di)或沿(yan)地(di)面(mian)敷(fu)設(she)，又不(bu)可(ke)能(neng)架(jia)空敷(fu)設(she)時，可(ke)敷(fu)設(she)在管(guan)(guan)溝(gou)中(zhong)。管(guan)(guan)溝(gou)的形(xing)式(shi)一般有(you)如下三(san)種(zhong)：可(ke)通(tong)(tong)行管(guan)(guan)溝(gou)（圖6-214）、半通(tong)(tong)行管(guan)(guan)溝(gou)（圖6-215）、不(bu)通(tong)(tong)行管(guan)(guan)溝(gou)。
半通行管(guan)溝的凈(jing)(jing)高一(yi)般小(xiao)于1.6m，通道(dao)寬度一(yi)般采用(yong)0.6m左右(you)。如果(guo)采用(yong)橫(heng)貫管(guan)溝斷面的支架時，其下面的凈(jing)(jing)高應不小(xiao)于1m。
不(bu)通行管溝容積小(xiao)，最(zui)小(xiao)高度為0.45m，管子外表距溝底(di)、溝頂和側墻的凈距及(ji)相鄰兩根(gen)管道凈距不(bu)應小(xiao)于(yu)0.15m；管道只能布置(zhi)成單(dan)層(ceng)，不(bu)能雙層(ceng)或多層(ceng)布置(zhi)，以便安裝(zhuang)及(ji)檢修。
在管溝(gou)中敷(fu)設(she)管道(dao)(dao)(dao)時，如同一地(di)溝(gou)內有幾層(ceng)管道(dao)(dao)(dao)，敷(fu)設(she)應從最(zui)(zui)下(xia)面一層(ceng)開始，最(zui)(zui)好(hao)在下(xia)層(ceng)的管道(dao)(dao)(dao)安(an)裝(zhuang)、試壓(ya)、保溫(wen)等全部完成(cheng)后，再進行上(shang)層(ceng)管道(dao)(dao)(dao)的安(an)裝(zhuang)。
用管溝(gou)敷(fu)設(she)管道的優點是：管道隱蔽，不占(zhan)用空間位置；檢(jian)修(xiu)方便(bian)（與埋地(di)敷(fu)設(she)比較(jiao)）；距(ju)離短，節省(sheng)材料。缺點是：管溝(gou)修(xiu)建費用較(jiao)高，投資較(jiao)大；管道安裝、檢(jian)修(xiu)不如架空敷(fu)設(she)方便(bian)；一(yi)般不適(shi)宜于敷(fu)設(she)輸送有(you)腐(fu)蝕(shi)性及有(you)爆(bao)炸性危險介質的管道。
