一、裝卸(xie)碼頭總管的布置
①. 在(zai)引(yin)堤(di)或(huo)(huo)棧(zhan)橋上敷設管道(dao)(dao)，宜沿引(yin)堤(di)或(huo)(huo)棧(zhan)橋一側(ce)或(huo)(huo)兩側(ce)布置(zhi)。當管道(dao)(dao)較多(duo)需分層(ceng)(ceng)布置(zhi)時，大(da)管徑管道(dao)(dao)及檢修頻繁的管道(dao)(dao)應(ying)布置(zhi)在(zai)下(xia)層(ceng)(ceng)，兩層(ceng)(ceng)管道(dao)(dao)的凈距不應(ying)小于0.8m，下(xia)層(ceng)(ceng)與地面(mian)的凈引(yin)距不應(ying)小于0.4m。
②. 引堤(di)或(huo)(huo)棧橋一般較長，其上敷設(she)的(de)管(guan)道應有足夠的(de)柔性，在引堤(di)或(huo)(huo)棧橋布置之初，就應考慮設(she)置I形彎的(de)需要。
③. 陸(lu)上輸油管道(dao)應沿道(dao)路呈帶狀(zhuang)布置(zhi)，并減少交叉。管道(dao)應采用低(di)支墩敷設，特殊情況下可采用埋地敷設。
④. 碼頭上應(ying)有暢(chang)通(tong)(tong)的通(tong)(tong)道，供檢(jian)修和操(cao)作通(tong)(tong)行。
二(er)、鶴(he)管的配置
①. 裝卸碼頭采(cai)用(yong)的船(chuan)用(yong)鶴管種類有(you)自(zi)支承-單(dan)(dan)管手(shou)動(dong)、混支承-單(dan)(dan)管手(shou)動(dong)、分支承-單(dan)(dan)管手(shou)動(dong)、分支承-雙管手(shou)動(dong)等(deng)類型。
a. 自支承(cheng)雙配重單管(guan)船(chuan)用鶴管(guan)是以物料管(guan)道自身(shen)作為支承(cheng)體，內外(wai)臂的(de)長(chang)度受(shou)到限制，最大長(chang)度不超過10m，適合(he)安裝在水位穩定(ding)的(de)河流上。其管(guan)徑規(gui)格(ge)較小(xiao)，可(ke)用于裝卸小(xiao)型的(de)槽船(chuan)。
b. 混(hun)支承(cheng)單(dan)(dan)配重單(dan)(dan)管船用鶴管是(shi)物料管和支承(cheng)結(jie)構采用混(hun)合形式，略優(you)于(yu)自支承(cheng)結(jie)構。但(dan)內外臂總長度也(ye)不超過18m，可用于(yu)裝卸中、小型的槽船。
c. 分支承(cheng)單配重單管（雙(shuang)管）船(chuan)(chuan)用(yong)鶴管是(shi)(shi)一種大型(xing)裝(zhuang)卸臂(bei)，這種形式(shi)是(shi)(shi)工作(zuo)(zuo)管道(dao)與支承(cheng)結構相互獨立，工作(zuo)(zuo)管道(dao)受力較小，適合于(yu)裝(zhuang)卸高溫(wen)、低溫(wen)的液體。它(ta)具有工作(zuo)(zuo)管道(dao)口徑(jing)范圍廣，內外(wai)臂(bei)伸出長(chang)，適應槽船(chuan)(chuan)漂(piao)移范圍大的特(te)點，除(chu)部(bu)分手(shou)動操作(zuo)(zuo)之外(wai)，大部(bu)分配有液壓傳動系統，廣泛(fan)用(yong)于(yu)大型(xing)槽船(chuan)(chuan)的裝(zhuang)卸。
②. 不允許放空(kong)的介質應(ying)采用密閉裝卸，鶴(he)管的氣(qi)(qi)相(xiang)管應(ying)與儲(chu)罐(guan)(guan)的氣(qi)(qi)相(xiang)管相(xiang)接，將排(pai)(pai)放氣(qi)(qi)排(pai)(pai)入儲(chu)罐(guan)(guan)，該氣(qi)(qi)相(xiang)管避免出(chu)現(xian)下(xia)袋，以防(fang)凝液聚集(ji)，當(dang)配管不可避免出(chu)現(xian)下(xia)袋時(shi)(shi)，則必須在袋形最低點處設(she)集(ji)液包(bao)及排(pai)(pai)液管，并按工(gong)藝要(yao)求收集(ji)處理或對集(ji)液包(bao)局部伴熱，使凝液蒸發，避免產生液封現(xian)象。無毒害、非(fei)易燃(ran)易爆的物料(liao)裝卸時(shi)(shi)，可設(she)放空(kong)管排(pai)(pai)放。
三(san)、裝(zhuang)卸碼頭管道布(bu)置(zhi)設(she)計(ji)工程實例

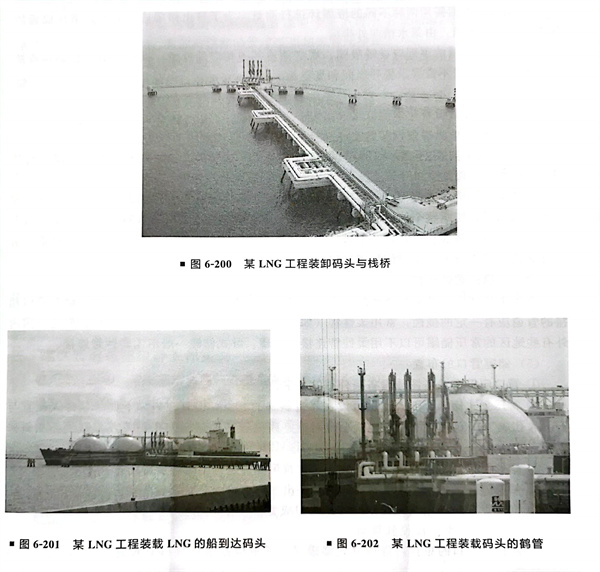

某LNG工程裝卸碼(ma)頭與(yu)棧橋（圖6-200～圖6-202）
