一、隔膜(mo)閥(fa)概述

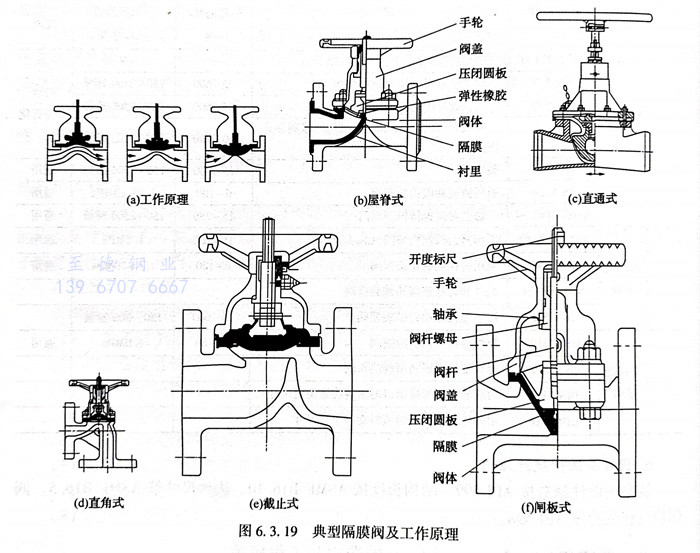

  隔膜閥的結構形式與一般閥門很不相同，是一種特殊形式的截斷閥，它的啟閉件是一塊用軟質材料制成的隔膜，把閥體內腔與閥蓋內腔及驅動部件隔開，它是依靠柔軟的橡膠膜或塑料膜來控制流體運動的。隔膜閥的工作溫度通常受隔膜和閥體襯里所使用材料的限制，它的工作溫度范圍大約為-50～175℃。隔膜閥結構簡單，只由閥體、隔膜和閥蓋組合件三個主要部件構成。該閥易于快速拆卸和維修，更換隔膜可以在現場及短時間內完成。隔膜閥的工作原理見圖6.3.1919(a)。典型隔膜閥見圖6.3.19（b）～（6.3.19(b)~(f)。

二、隔膜閥的分類

 1. 按(an)襯(chen)(chen)里(li)，隔膜(mo)(mo)閥(fa)有襯(chen)(chen)膠隔膜(mo)(mo)閥(fa)、襯(chen)(chen)氟隔膜(mo)(mo)閥(fa)、無襯(chen)(chen)里(li)隔膜(mo)(mo)閥(fa)、塑(su)料(liao)隔膜(mo)(mo)閥(fa)等。

 2. 按結構形式分三類。

   ①. 屋(wu)脊式(shi)，也稱(cheng)突緣式(shi)，是最基(ji)本的一類(lei)。它的結構形狀如圖(tu)6.3.19（b）所示。閥體是襯里(li)(li)的；隔膜閥閥體襯里(li)(li)，就是為了發揮它的耐腐蝕特性。這類(lei)結構除直通式(shi)之外，還可(ke)做成(cheng)直角(jiao)式(shi)。如圖(tu)6.3.19（c）、圖(tu)6.3.19（d）所示。

   ②. 截(jie)止(zhi)式(shi)(shi)，結構(gou)形(xing)狀與截(jie)止(zhi)閥(fa)相似(si)，見(jian)圖6.3.19（e）。這種形(xing)式(shi)(shi)的閥(fa)門，流體阻力比(bi)屋脊式(shi)(shi)大，但密(mi)(mi)封(feng)面(mian)積(ji)大，密(mi)(mi)封(feng)性(xing)能好，可(ke)用于真空度高的管(guan)路。

   ③. 閘(zha)(zha)(zha)板(ban)式(shi)，結構形式(shi)與閘(zha)(zha)(zha)閥相(xiang)似，見圖6.3.19（f）。閘(zha)(zha)(zha)板(ban)式(shi)隔膜閥，流體阻力最小(xiao)，適合于輸送黏性物(wu)料。隔膜材料，常(chang)用天(tian)然(ran)橡(xiang)(xiang)膠、氯丁(ding)橡(xiang)(xiang)膠、丁(ding)腈橡(xiang)(xiang)膠、異丁(ding)橡(xiang)(xiang)膠、氟(fu)化橡(xiang)(xiang)膠和(he)聚(ju)全氟(fu)乙丙烯(xi)塑料(F46)等。

三、隔膜閥的優點

（1）流體阻力小(xiao)。

（2）能使用于(yu)含(han)硬質懸浮物的(de)介(jie)質。

（3）由(you)于介質只跟閥體(ti)和(he)隔膜接觸，所(suo)以(yi)無須填(tian)料函，不存(cun)在(zai)填(tian)料函泄漏(lou)問題，對閥桿部分無腐蝕的可能。

（4）只(zhi)要對(dui)襯(chen)里(li)材料(liao)和隔膜進行恰當的選擇，便可適(shi)應廣(guang)泛的腐蝕介質，例如酸(suan)、堿類流體。

四、隔(ge)膜閥(fa)有關標準規范

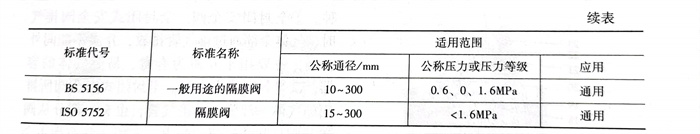

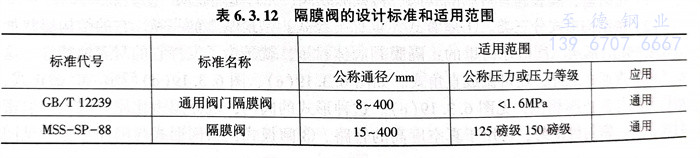

  隔(ge)膜閥有關標準規范見(jian)表6.3.12。
