一、旋塞閥概述

  1. 旋塞閥是關閉件或柱塞形的旋轉閥，通過旋轉90°使閥塞上的通道口與閥體上的通道口相同或分開，實現開啟或關閉。旋(xuan)塞閥的閥塞的形狀可成圓柱形或圓錐形。在圓柱形閥塞中，通道一般成矩形；而在錐形閥塞中，通道成梯形。這些形狀使旋塞閥的結構變得輕巧，但同時也產生了一定的損失。旋塞閥最適于切斷和接通介質以及分流使用，但是依據適用的性質和密封面的耐沖蝕性，有時也可用于節流。

  2. 由于旋塞閥密(mi)封面之間(jian)運動(dong)帶(dai)有擦拭作用(yong)，而在全開時可完(wan)全防(fang)止與流動(dong)介質的(de)(de)接觸，故它通(tong)常也能用(yong)于帶(dai)懸浮顆粒的(de)(de)介質。旋塞閥的(de)(de)另一個重要(yao)特性是它易于適應多通(tong)道(dao)結構，以(yi)致(zhi)一個閥可以(yi)獲得(de)兩個、三個，甚至四(si)個不同的(de)(de)流道(dao)。這樣(yang)可以(yi)簡化管道(dao)系統的(de)(de)設計、減少閥門(men)用(yong)量(liang)以(yi)及設備中需要(yao)的(de)(de)一些連接配件。

  3. 旋塞閥是一種結構比較簡單的閥(fa)門，流體直流通過，阻力降小、啟閉方便、迅速。旋塞閥有填料式、潤滑式和塞閥。近年來發展了一種在閥體和旋塞間有聚四氟乙烯襯套的旋塞和一種與液體接觸表面全襯聚四氟乙烯的旋塞。

二、旋塞閥(fa)的分(fen)類(lei)

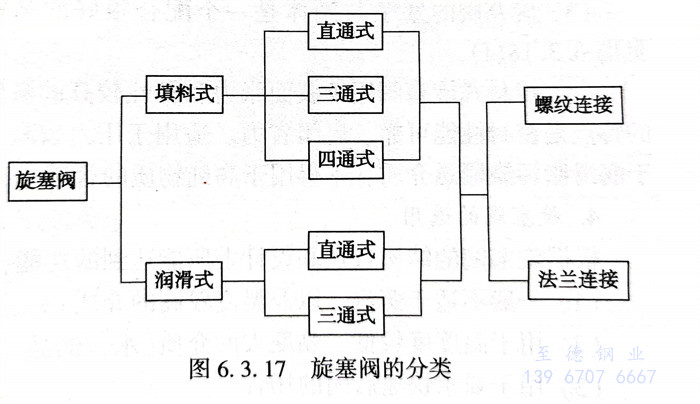

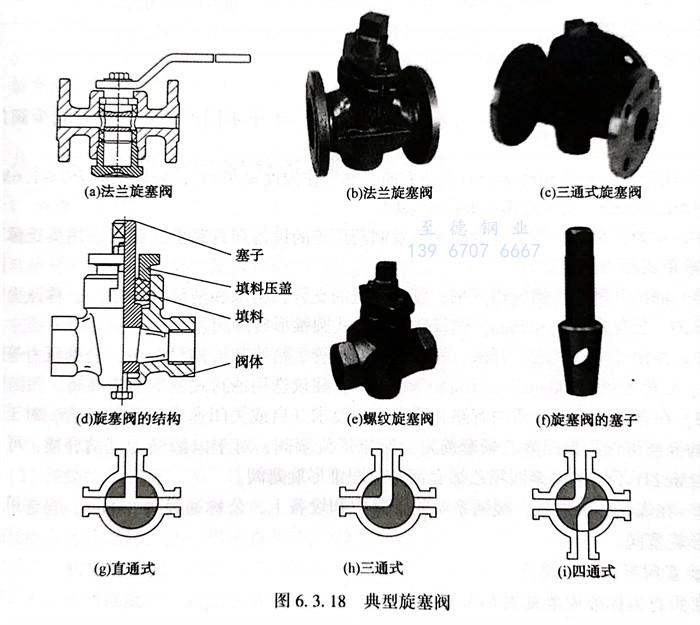

  旋(xuan)塞(sai)(sai)閥(fa)的分(fen)類見圖6.3.17。典型旋(xuan)塞(sai)(sai)閥(fa)見圖6.3.18。

三(san)、旋塞閥結構特點

  1. 旋塞(sai)(sai)閥(fa)(fa)的啟閉件成(cheng)柱(zhu)塞(sai)(sai)狀，通(tong)過旋轉90℃使閥(fa)(fa)塞(sai)(sai)的接口(kou)與閥(fa)(fa)體接口(kou)相合或分(fen)開。旋塞(sai)(sai)閥(fa)(fa)主要由閥(fa)(fa)體、塞(sai)(sai)子、填(tian)料壓(ya)蓋組成(cheng)，見圖6.3.18（d）。

  2. 旋(xuan)塞閥(fa)最適用(yong)于作為切斷和(he)開(kai)啟以(yi)(yi)及分(fen)流使用(yong)。它易于適應多通(tong)(tong)(tong)道(dao)結(jie)構，以(yi)(yi)至(zhi)一個閥(fa)可(ke)(ke)以(yi)(yi)獲得兩(liang)個、三個甚至(zhi)四個不同的流道(dao)，這(zhe)樣可(ke)(ke)以(yi)(yi)簡(jian)化管道(dao)系統的設計，減(jian)少閥(fa)門用(yong)量以(yi)(yi)及設備(bei)中(zhong)需要的一些連接配(pei)件(jian)。圖(tu)6.3.18（g）為直通(tong)(tong)(tong)式，截(jie)斷介(jie)質(zhi)；圖(tu)6.3.18（h）為三通(tong)(tong)(tong)式，兩(liang)方(fang)(fang)通(tong)(tong)(tong)路，一方(fang)(fang)關閉，改變介(jie)質(zhi)方(fang)(fang)向或進行介(jie)質(zhi)分(fen)配(pei)；圖(tu)6.3.18（i）為四通(tong)(tong)(tong)式，改變介(jie)質(zhi)方(fang)(fang)向或進行介(jie)質(zhi)分(fen)配(pei)。

  3. 旋塞閥的塞子與閥體是(shi)一個配合很好的圓錐體。其錐度(du)一般為(wei)1：6或(huo)1：7，見(jian)圖6.3.18（f）。

  4. 填料式(shi)旋塞(sai)閥用(yong)于(yu)(yu)(yu)表(biao)面張力和黏性(xing)較(jiao)高(gao)的(de)液體(ti)時，密封(feng)效果較(jiao)好(hao)。潤(run)滑(hua)式(shi)旋塞(sai)閥的(de)特點是密封(feng)性(xing)能(neng)可靠、啟閉(bi)省力。適用(yong)于(yu)(yu)(yu)壓(ya)力較(jiao)高(gao)介質(zhi)，但使用(yong)溫度(du)受潤(run)滑(hua)脂限(xian)制，由于(yu)(yu)(yu)潤(run)滑(hua)脂污染輸送介質(zhi)，不得用(yong)于(yu)(yu)(yu)高(gao)純物質(zhi)的(de)管道。

四、旋塞閥的(de)選(xuan)用

  根(gen)據旋(xuan)塞(sai)閥的結構特點和設計(ji)上所能(neng)達到的功能(neng)，可以按下列原則選用：

（1）一(yi)般(ban)不適于蒸汽，以(yi)及溫度較高的(de)介質(zhi)。

（2）用于溫度(du)度(du)較低、黏(nian)度(du)大的(de)介質（水(shui)、油品、酸(suan)性介質）。

（3）用(yong)于要(yao)求快速啟閉(bi)的場合(he)。

（4）主(zhu)要用于(yu)切(qie)斷和接通介(jie)質(zhi)、分(fen)配介(jie)質(zhi)和改變介(jie)質(zhi)流(liu)動方向的(de)場合(he)。

（5）依(yi)據使(shi)用的(de)(de)性質和密封面(mian)的(de)(de)耐沖蝕性，有時也可(ke)用于節流的(de)(de)場合。

（6）通常也(ye)可用于帶懸浮顆粒(li)的介質。

（7）適用于接通、排地(di)用。

（8）適用于(yu)多通道結構，一個閥門可以獲得(de)2～4個不同的流(liu)道，可以減(jian)少閥門的用量。

（9）用(yong)于分配介質和改變(bian)介質流動方(fang)向(xiang)，其(qi)工作溫度≤300℃，公稱壓力PPN≤1.6公稱通徑≤300mm，建議選用(yong)多通路旋塞(sai)閥。

（10）牛(niu)奶、果(guo)汁、啤酒等食品企業(ye)及制藥廠(chang)等的設備和管路上(shang)，建議(yi)選用奧氏體不銹(xiu)鋼(gang)制的緊(jin)定式圓錐形旋塞閥(fa)。

（11）油田(tian)開采(cai)、天然氣田(tian)開采(cai)、管道輸送的(de)支管、精煉和清潔設備(bei)中，公稱(cheng)壓(ya)力等級≤Class300、公稱(cheng)通徑≤300mm，建(jian)議選用(yong)油封式圓錐形旋塞閥。

（12）油田開采(cai)、天然氣開采(cai)、管道輸送(song)的支(zhi)管、精煉和清潔(jie)設(she)備中(zhong)，公稱壓力等(deng)級≤CL2500、公稱通徑(jing)≤900mm、工作溫度≤340℃，建議選用油封(feng)式圓錐形旋塞閥(fa)。

（13）在含有腐蝕(shi)性介質(zhi)的管路和設備中，要求(qiu)開啟或關閉(bi)速度(du)較快的場合，對于(yu)(yu)以(yi)硝酸為(wei)基(ji)的介質(zhi)可選用聚(ju)四氟(fu)乙(yi)烯(xi)套筒密封圓(yuan)錐形旋塞閥；對于(yu)(yu)以(yi)醋酸為(wei)基(ji)的介質(zhi)，可選用Cr18Ni12Mo2Ti不銹鋼鑲聚(ju)四氟(fu)乙(yi)烯(xi)套筒密封圓(yuan)錐形旋塞閥。

（14）在煤氣、天然氣、暖通系統的管(guan)路中和設(she)備(bei)上，公稱通徑(jing)≤200mm，宜選用填料(liao)式圓錐形旋塞閥。

五、旋塞(sai)閥有關標準規范

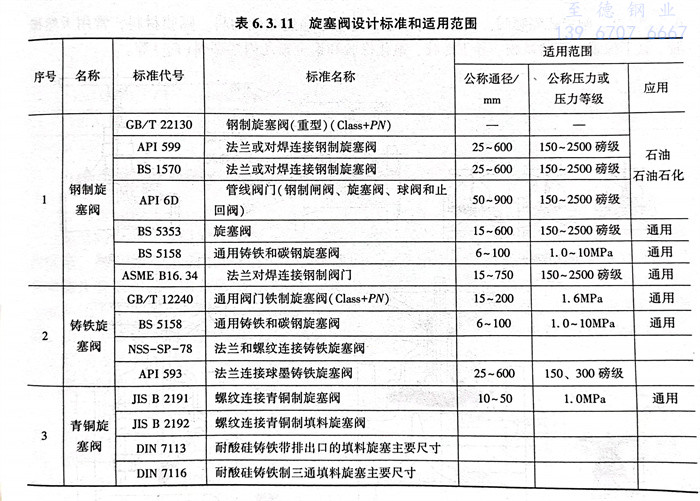

  旋(xuan)塞閥有關(guan)標準規范見表6.3.11。

六、國外旋塞(sai)閥規范應用

  旋塞閥設計制(zhi)造按(an)(an)API599。結構長度按(an)(an) ASME B16.10。法蘭尺寸按(an)(an)ASME B16.5。閥門檢查和試驗按(an)(an)API 598。
