一、閘閥的概述

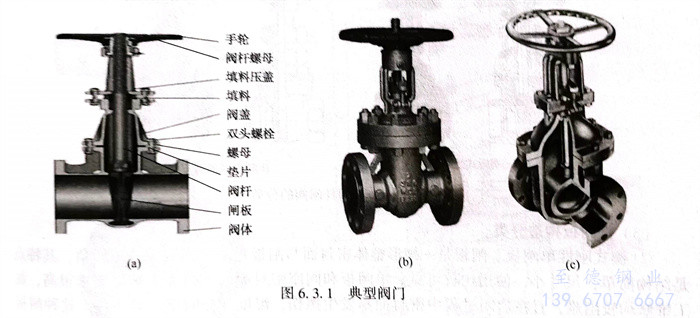

閘閥，也叫閘板閥、閘門閥，是廣泛使用的一種閥門。它的閉合原理是，閘板密封面與閘座密封面高度光潔、平整與一致，互相貼合，可阻止介質流過，并依靠頂楔、彈簧或閘板的楔形，來增強密封效果。典型閥門見圖6.3.1。
二、閘閥的分類

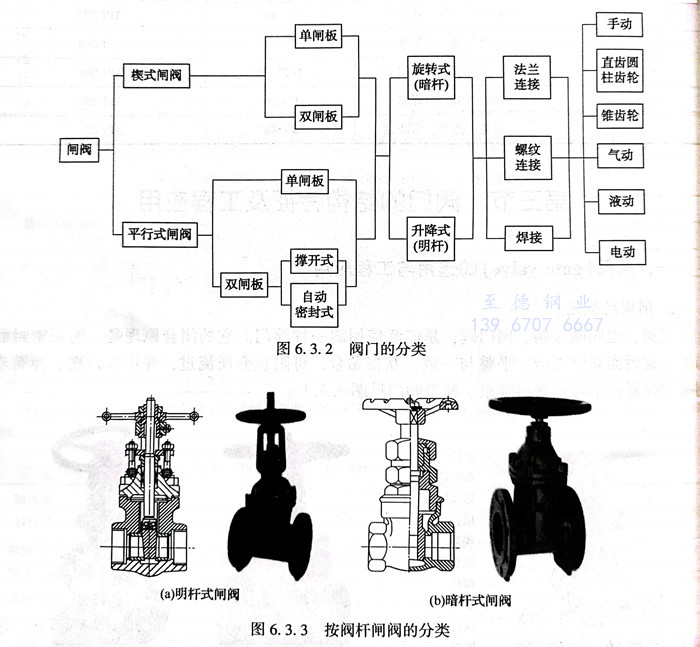

1. 閘閥的(de)總分類(lei)見圖6.3.2。
2. 按(an)閥桿(gan)可分為(wei)明桿(gan)式和暗桿(gan)式（圖(tu)6.3.3）。
①. 明桿式
閥(fa)(fa)桿(gan)(gan)螺紋露(lu)在上部，與(yu)之(zhi)配合(he)的(de)閥(fa)(fa)桿(gan)(gan)螺母(mu)裝(zhuang)在手(shou)輪中心，旋轉手(shou)輪就是旋轉螺母(mu)，從而使(shi)閥(fa)(fa)桿(gan)(gan)升降。這種閥(fa)(fa)門(men)，啟閉程(cheng)度(du)可(ke)(ke)以從螺紋中看出(chu)，便于操(cao)作(zuo)；對于閥(fa)(fa)桿(gan)(gan)螺紋的(de)潤滑和檢查(cha)很方便；特別是螺紋與(yu)介質不接(jie)觸，可(ke)(ke)避免腐蝕性介質的(de)腐蝕，所以石油化工管道(dao)中采用(yong)較多。但螺紋外露(lu)，容易粘上空氣中的(de)塵埃，加(jia)速磨損，故應(ying)盡量安裝(zhuang)于室內(nei)。
②. 暗桿式
閥桿(gan)(gan)螺(luo)(luo)紋在下部，與(yu)閘(zha)板中心(xin)螺(luo)(luo)母配合(he)，升(sheng)降閘(zha)板依靠(kao)旋轉閥桿(gan)(gan)來實現，而(er)閥桿(gan)(gan)本身看不(bu)出移動。這種閥門的唯一優點(dian)是，開啟(qi)時(shi)閥桿(gan)(gan)不(bu)升(sheng)高，適合(he)于安裝在操(cao)作位置受到限制(zhi)的地方。它的缺點(dian)很明顯，啟(qi)閉程度(du)難以掌握(wo)，閥桿(gan)(gan)螺(luo)(luo)紋與(yu)介質接觸，容(rong)易腐蝕損壞。
③. 大口徑或高中壓閥門用明桿，DN50以下的低壓的無腐蝕介質閥門通常采用暗桿。
3. 按閘板構造分類(lei)
①. 楔式剛性單閘板(ban)
閘(zha)(zha)(zha)板是(shi)(shi)一(yi)(yi)楔形整體密封(feng)面(mian)(mian)與(yu)閘(zha)(zha)(zha)板垂直中(zhong)心線(xian)成(cheng)一(yi)(yi)定傾角(jiao)，其特點是(shi)(shi)結構簡(jian)單，尺寸小，使用比較可靠(kao)。單閘(zha)(zha)(zha)板和閥座密封(feng)面(mian)(mian)的楔角(jiao)加工(gong)精度要求很高，加工(gong)維修均(jun)較困(kun)難，且在啟(qi)閉過程(cheng)中(zhong)密封(feng)面(mian)(mian)易(yi)發生擦(ca)傷，溫度變化(hua)時閘(zha)(zha)(zha)板易(yi)卡住。這種閘(zha)(zha)(zha)板是(shi)(shi)用于常溫、中(zhong)溫、各種壓力的閘(zha)(zha)(zha)閥。
②. 楔式彈性單閘板(ban)
在閘(zha)板(ban)(ban)(ban)中(zhong)部開環狀槽或由兩塊(kuai)閘(zha)板(ban)(ban)(ban)組焊而(er)成(cheng)，中(zhong)間(jian)為空心楔角加工。其特(te)點(dian)是結構簡單，密(mi)封面可靠，能自(zi)行補(bu)償(chang)，由于(yu)異常負(fu)荷(he)而(er)引起(qi)的(de)閥體變形，可以防止閘(zha)板(ban)(ban)(ban)卡住，但關閉力(li)矩不(bu)宜過大，以防超過閘(zha)板(ban)(ban)(ban)彈(dan)性范圍。彈(dan)性閘(zha)板(ban)(ban)(ban)適用于(yu)各種壓力(li)、溫度(du)的(de)中(zhong)、小口(kou)徑閘(zha)閥，及(ji)啟閉頻繁(fan)的(de)場合(he)，但要求介質中(zhong)含固體雜質少且(qie)不(bu)適用于(yu)易結焦的(de)介質。
③. 楔式雙閘板
由兩(liang)塊原板(ban)組成(cheng)用球面頂心鉸(jiao)接，稱楔式閘(zha)板(ban)。閘(zha)板(ban)密封面的楔角可(ke)以靠(kao)頂心自動調整，溫度變(bian)化時不易(yi)(yi)被卡(ka)住(zhu)，也(ye)不易(yi)(yi)產生(sheng)擦傷現(xian)象。其缺點是結構復雜(za)，零件較(jiao)多(duo)，閘(zha)板(ban)容易(yi)(yi)脫落(luo)，不適(shi)用于(yu)黏性介(jie)(jie)質，一(yi)般(ban)用于(yu)水和蒸汽(qi)介(jie)(jie)質。
④. 平(ping)行式雙閘板

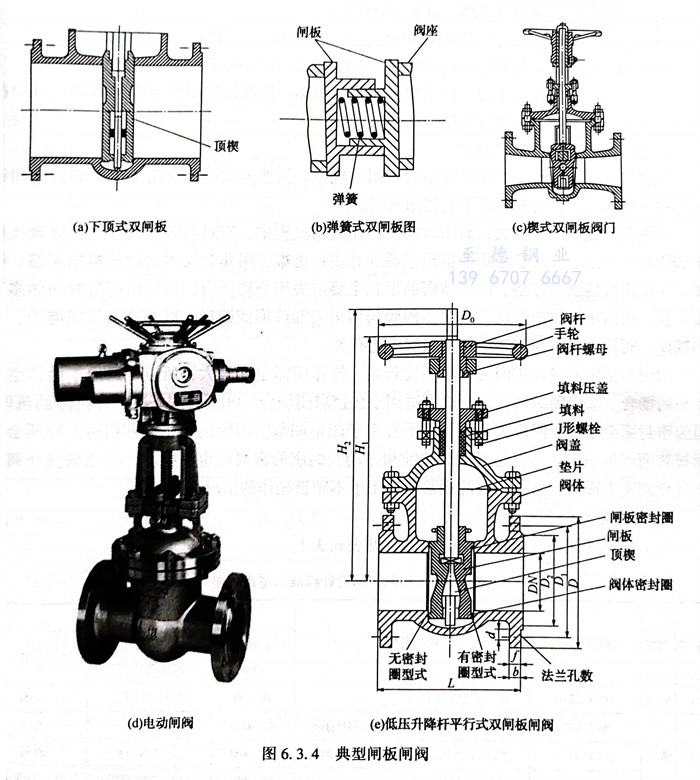

閘(zha)板(ban)(ban)(ban)(ban)兩(liang)密(mi)(mi)封(feng)(feng)(feng)面相互平行，分為(wei)自(zi)動(dong)密(mi)(mi)封(feng)(feng)(feng)式(shi)和(he)撐開式(shi)兩(liang)種。自(zi)動(dong)密(mi)(mi)封(feng)(feng)(feng)式(shi)平行雙閘(zha)板(ban)(ban)(ban)(ban)閘(zha)閥(fa)，是依靠(kao)介質的(de)壓(ya)力把(ba)閘(zha)板(ban)(ban)(ban)(ban)推向出(chu)口側，閥(fa)座(zuo)(zuo)密(mi)(mi)封(feng)(feng)(feng)面達到(dao)單(dan)面密(mi)(mi)封(feng)(feng)(feng)的(de)目的(de)。若介質壓(ya)力較低，其密(mi)(mi)封(feng)(feng)(feng)性(xing)不(bu)易(yi)(yi)保證，因此在(zai)兩(liang)塊閘(zha)板(ban)(ban)(ban)(ban)之間放置一個彈(dan)簧(huang)，在(zai)關閉時(shi)彈(dan)簧(huang)被(bei)壓(ya)縮，靠(kao)彈(dan)簧(huang)力的(de)作用，以實現密(mi)(mi)封(feng)(feng)(feng)。由于彈(dan)簧(huang)把(ba)閘(zha)板(ban)(ban)(ban)(ban)壓(ya)緊在(zai)閥(fa)座(zuo)(zuo)上，密(mi)(mi)封(feng)(feng)(feng)面易(yi)(yi)被(bei)擦(ca)傷和(he)磨損，目前已很少(shao)采用這(zhe)種型式(shi)的(de)閘(zha)閥(fa)。撐開式(shi)是用頂楔把(ba)塊閘(zha)板(ban)(ban)(ban)(ban)撐開壓(ya)緊在(zai)閥(fa)座(zuo)(zuo)密(mi)(mi)封(feng)(feng)(feng)面上，達到(dao)強(qiang)制密(mi)(mi)封(feng)(feng)(feng)。見圖6.3.4。
三(san)、適用范圍(wei)
（1）閘閥在(zai)管(guan)路中(zhong)主要起切斷作用。關閉件（閘板）沿閘座(zuo)中(zhong)心線的(de)垂(chui)直方向移動(dong)。閘閥與(yu)截止(zhi)閥相比，流阻小(xiao)(xiao)、啟(qi)閉力小(xiao)(xiao)，密封可靠，是(shi)最常(chang)用的(de)一種閥門。
（2）當部(bu)分(fen)開啟時，介質會在閘板背面(mian)產(chan)生渦(wo)流，易(yi)引(yin)起(qi)閘板的沖蝕和振動，閥(fa)座的密(mi)封面(mian)也易(yi)損(sun)壞，故一(yi)般不作為(wei)節流用。
（3）與球閥和蝶閥相比(bi)，閘閥開(kai)啟時間較(jiao)長(chang)，結構尺寸較(jiao)大，不(bu)宜(yi)用(yong)在直徑較(jiao)大的情況。可雙向流動，重量較(jiao)重。
（4）明(ming)桿(gan)適用于腐蝕介質及室內(nei)管(guan)道。
（5）閘閥不宜用于有(you)固(gu)體沉降的流體，也不宜用于流量調節(jie)。
（6）如密(mi)封性要求極其(qi)嚴格，可采用雙(shuang)閘板式(shi)。
（7）在DN≤50時一般(ban)使(shi)用(yong)剛性單閘板(ban)，在DN＞50時一般(ban)使(shi)用(yong)彈性單閘板(ban)。
（8）對于低溫(wen)系(xi)統的(de)彈(dan)性單閘(zha)板閘(zha)閥，應在其高壓(ya)側的(de)閘(zha)板上開(kai)一個排氣(qi)孔。
（9）在(zai)要求(qiu)低泄漏的工(gong)(gong)況(kuang)，應采用低泄漏的閘閥(fa)。低泄漏的閘閥(fa)有多種結(jie)構，其中在(zai)化工(gong)(gong)裝置中一般使用波紋管式閘閥(fa)。
四、閘閥的缺點(dian)及不適用(yong)范(fan)圍
浙(zhe)江至德鋼業有(you)限公司工(gong)程師(shi)發現(xian)管道(dao)設計人員經常有(you)閘閥(fa)誤用的(de)現(xian)象。雖然閘閥(fa)是(shi)石油(you)化工(gong)生產裝置中用得較多的(de)一種類型，但有(you)些工(gong)況(kuang)不宜使用閘閥(fa)。
閘(zha)閥(fa)(fa)(fa)共同缺(que)點：高(gao)(gao)度(du)大；啟閉時間(jian)長；在啟閉過程中，密封面容易被沖蝕(shi)；修理(li)比截(jie)止閥(fa)(fa)(fa)困難(nan)；不適用(yong)于含懸浮物(wu)和析(xi)出結晶的(de)介質(zhi)；也難(nan)于用(yong)非(fei)金屬耐腐蝕(shi)材(cai)料來制造(zao)。閥(fa)(fa)(fa)體(ti)與(yu)閥(fa)(fa)(fa)蓋(gai)多采用(yong)法蘭(lan)連(lian)接。閥(fa)(fa)(fa)體(ti)截(jie)面的(de)形狀(zhuang)主(zhu)要取決于公(gong)稱(cheng)壓(ya)(ya)力(li)，如低壓(ya)(ya)閥(fa)(fa)(fa)門的(de)閥(fa)(fa)(fa)體(ti)多為扁平(ping)狀(zhuang)，以縮小其(qi)結構長度(du)。高(gao)(gao)中壓(ya)(ya)閘(zha)閥(fa)(fa)(fa)閥(fa)(fa)(fa)體(ti)多為橢圓形或圓形，以提高(gao)(gao)其(qi)承(cheng)壓(ya)(ya)能力(li)，減小壁(bi)厚。閥(fa)(fa)(fa)體(ti)形狀(zhuang)還與(yu)閥(fa)(fa)(fa)體(ti)材(cai)料及制造(zao)工藝有關。
閘閥不適用范圍：
①. 因為開啟高度較高，操作所(suo)需空間(jian)較大(da)，所(suo)以(yi)不(bu)適用于操作空間(jian)較小的(de)場(chang)合。
②. 啟閉時間(jian)長(chang)，所以不適用于快速啟閉場合。
③. 不宜用于有固(gu)體沉降的流體。因為密(mi)封面會磨損，閘板(ban)關不死(si)。
④. 不宜用(yong)于流(liu)量(liang)調節。因為閘閥部分開啟時，介質會在(zai)閘板背面(mian)(mian)產(chan)生渦流(liu)，易引(yin)起閘板的(de)沖蝕和振動，閥座的(de)密封(feng)面(mian)(mian)也易損壞。
⑤. 頻(pin)繁操(cao)作(zuo)(zuo)閥(fa)門會導致閥(fa)座表面(mian)過度磨(mo)損，因(yin)此通(tong)常只適用于不頻(pin)繁操(cao)作(zuo)(zuo)的情況(kuang)。
五、閘閥有關標準

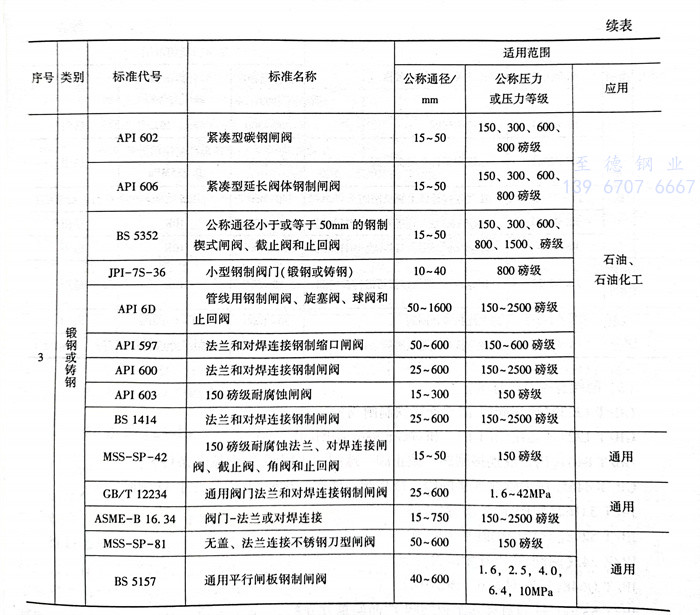

1. 鋼制閘閥設計標準和適用范圍，見表6.3.1。

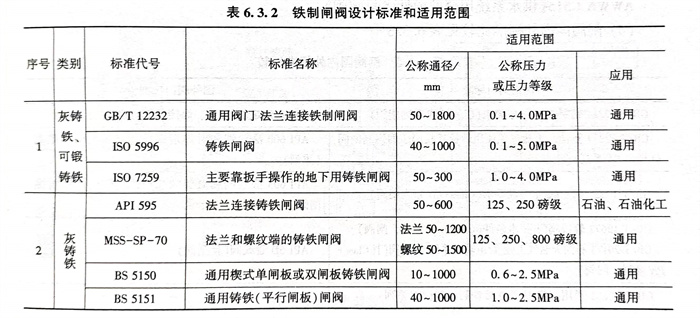

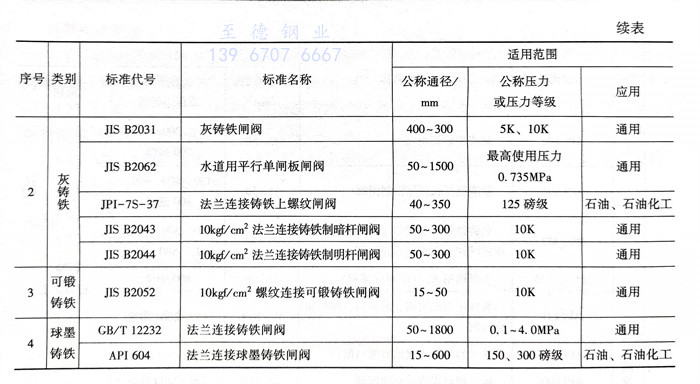

2. 鐵制閘閥(fa)設計標準和適用范圍，見表6.3.2。
3. 閘閥有關其他(ta)標準。
GB/T 12232《通用閥(fa)門 法蘭連接鐵制閘閥(fa)》
GB/T 12234《通用閥門 法蘭和對焊連接鋼制閘閥》
GB/T 8464《內螺紋連接閘閥、截止閥、球閥、止回閥通用技術條件》
GB/T 8465.1《內螺紋連接閘閥、截止閥、球閥、止回閥 基本尺寸 鐵制閘閥》
JB/T 53162《閘閥 產品質量分等》
JB/T 5298《管線用鋼制平板閘閥》
JB/Z 243《閘閥 靜壓壽命試驗規程》
JB/T Q648《鐵制對夾式平板閘閥》
JB/T 53200《鐵制對夾式平板閘閥產品質量分等》
JB/T 53242《鋼制平板閘閥 產品質量分等》
AWWA C515《供水系統(tong)用薄壁彈(dan)性密封閘(zha)閥》

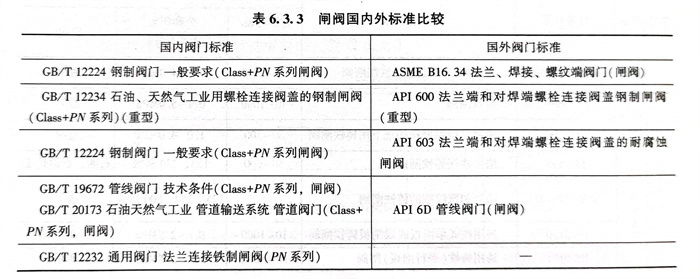

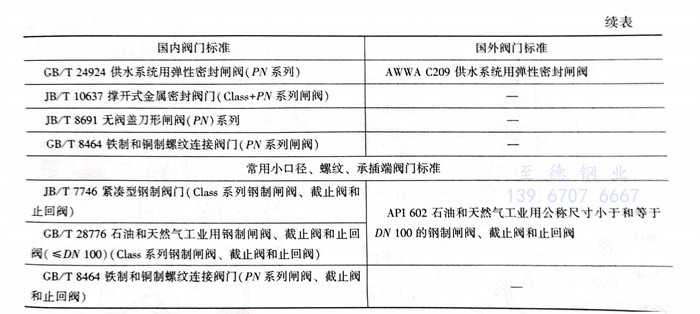

4. 閘閥國內外標準比較(jiao)見表6.3.3
5. 國(guo)外閘閥規(gui)范應用
設(she)計、制(zhi)造(zao)按(an)API 600。結構長(chang)度按(an)ASME B16.10。連(lian)接(jie)端(duan)法蘭(lan)尺(chi)寸(cun)按(an)ASME B16.5；對接(jie)焊(han)端(duan)按(an)ASME B16.25；承插口尺(chi)寸(cun)按(an)ASME B16.11；螺(luo)紋(wen)端(duan)按(an)ASME B1.20.1。閥門檢查和試驗(yan)按(an)API 598。
