工程應用(yong)：某離心式壓縮機管(guan)道的配管(guan)設計

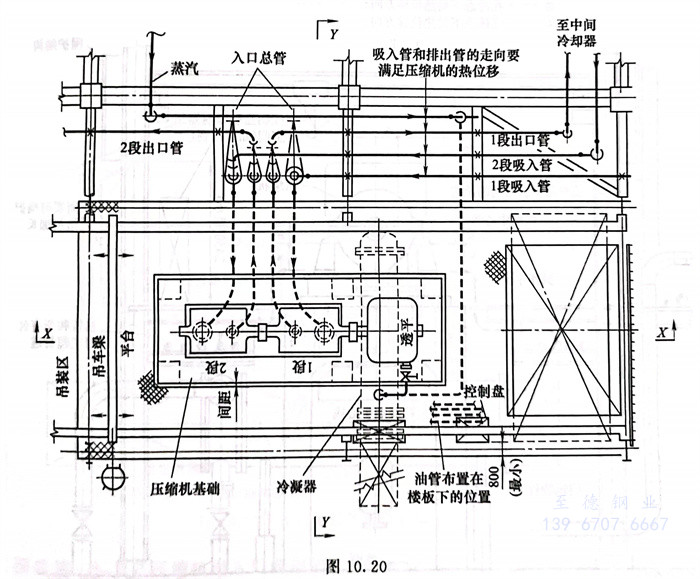

  某離心式壓縮機管道的配管設計見圖10.20。壓縮機布置在廠房內，其入口總管設置在廠房外側，可以節約占地面積，又便于安裝和維修。壓縮機入口不直接接彎頭(tou)，其最短直管段應大于2DN，通常可取（3～5）DN。

工(gong)程應用：某往復式壓(ya)縮機管道的配管設計(ji)

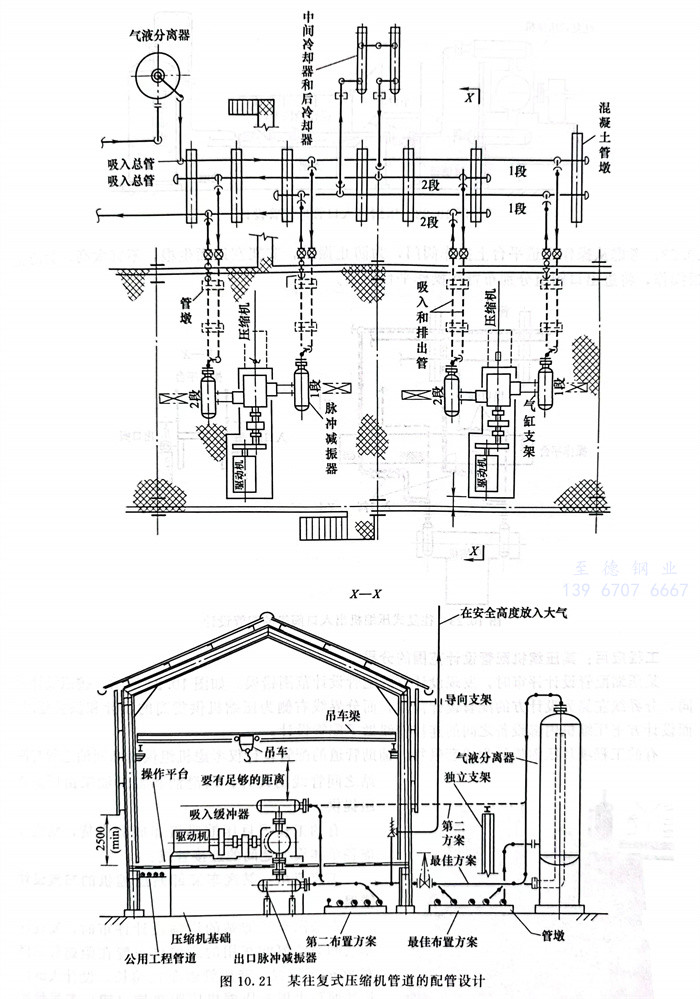

  某往復式壓縮機管道的配管設計(ji)見圖10.21。

工程應用：某往復式壓縮機入口管道(dao)的配管設(she)計

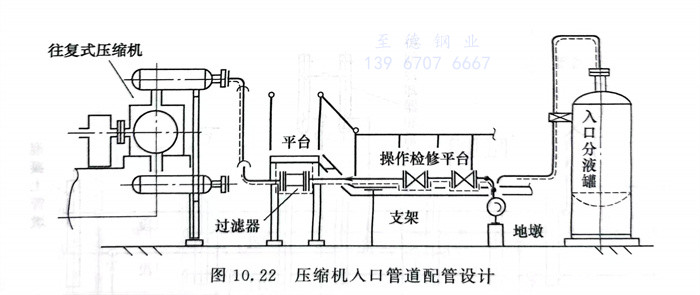

  某壓(ya)縮(suo)機(ji)入(ru)口(kou)管(guan)道的配管(guan)設(she)(she)計見(jian)圖(tu)10.22。易(yi)產生凝液的管(guan)線(xian)(xian)應進行伴熱(re)。為減小(xiao)氣體壓(ya)力脈(mo)動，應在壓(ya)縮(suo)機(ji)入(ru)口(kou)管(guan)線(xian)(xian)上設(she)(she)置緩(huan)沖罐或孔板(ban)。水(shui)溝、水(shui)池或一些小(xiao)的窩(wo)氣坑不(bu)可設(she)(she)置于壓(ya)縮(suo)機(ji)房內(nei)。

工(gong)程應用：往復式壓(ya)縮(suo)機出入口(kou)閥組的配(pei)管設計(ji)

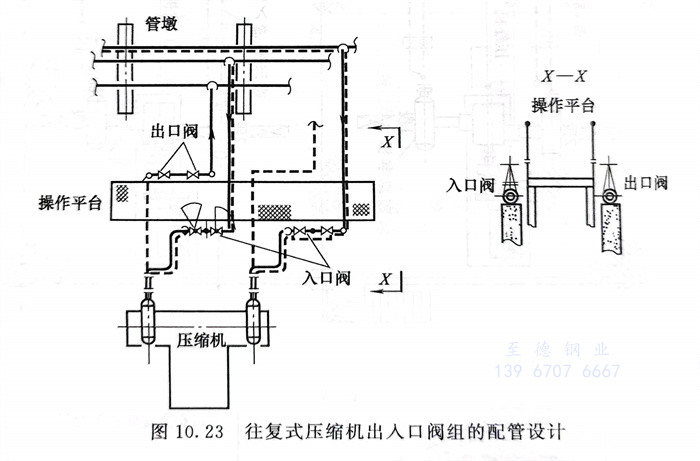

  往復式壓縮機出入口(kou)閥(fa)組的配管設計(ji)宜與壓縮機軸垂直布(bu)置(zhi)(zhi)，也(ye)可平行布(bu)置(zhi)(zhi)，見圖10.23。考慮(lv)從操作通道(dao)平臺上操作閥(fa)門，為(wei)(wei)防止(zhi)振動，支架在(zai)地(di)面(mian)生根，不宜太(tai)高。為(wei)(wei)防止(zhi)誤操作，將進(jin)出口(kou)閥(fa)組分別布(bu)置(zhi)(zhi)在(zai)操作平臺兩側。
