不(bu)銹復(fu)合中厚(hou)鋼板(ban)的(de)公(gong)稱(cheng)厚(hou)度(du)不(bu)小(xiao)于6mm，公(gong)稱(cheng)寬度(du)為(wei)1450～4000mm，公(gong)稱(cheng)長度(du)為(wei)4000～10000mm。復(fu)層(ceng)的(de)公(gong)稱(cheng)厚(hou)度(du)為(wei)1.0～18mm，通常為(wei)2～4mm，基層(ceng)的(de)最小(xiao)厚(hou)度(du)為(wei)5mm。
1. 不銹鋼(gang)復合中厚鋼(gang)板厚度允許偏差見表(biao)5-29。

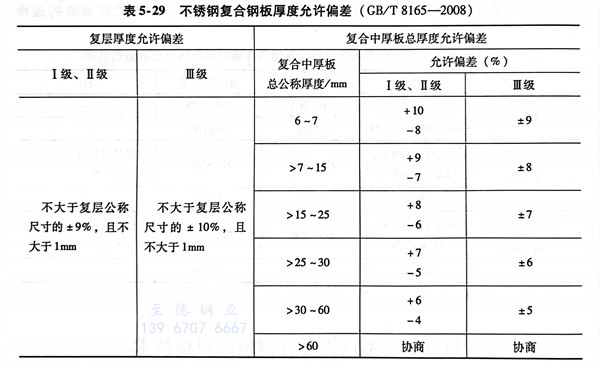

表5-29 不銹鋼復合鋼板厚度允許偏差（GB/T 8165-2008）
2. 不銹鋼(gang)復(fu)合中厚鋼(gang)板(ban)復(fu)層(ceng)和(he)基層(ceng)間面積結合程度(du)與用途
不(bu)(bu)銹鋼(gang)復(fu)合(he)(he)中厚鋼(gang)板(ban)分三個(ge)等級(ji)(ji)(ji)：I級(ji)(ji)(ji)（類(lei)別(bie)為(wei)BI、BRI、RI）要求(qiu)復(fu)層(ceng)(ceng)與基(ji)層(ceng)(ceng)間面(mian)(mian)積結(jie)(jie)合(he)(he)率為(wei)100％，單個(ge)長度(du)不(bu)(bu)大(da)于(yu)50mm，面(mian)(mian)積不(bu)(bu)大(da)于(yu)900m㎡的(de)(de)未結(jie)(jie)合(he)(he)區不(bu)(bu)計，適(shi)(shi)用不(bu)(bu)允(yun)許(xu)有未結(jie)(jie)合(he)(he)區存在、加工要求(qiu)嚴格(ge)的(de)(de)結(jie)(jie)構件(jian)；II級(ji)(ji)(ji)（類(lei)別(bie)為(wei)BII、BRII、RII）要求(qiu)復(fu)層(ceng)(ceng)和(he)基(ji)層(ceng)(ceng)間面(mian)(mian)積結(jie)(jie)合(he)(he)率≥99％，單個(ge)未結(jie)(jie)合(he)(he)區長度(du)不(bu)(bu)大(da)于(yu)50mm，面(mian)(mian)積不(bu)(bu)大(da)于(yu)20c㎡，適(shi)(shi)用于(yu)可允(yun)許(xu)有少量(liang)未結(jie)(jie)合(he)(he)區存在的(de)(de)結(jie)(jie)構件(jian)上(shang)；II級(ji)(ji)(ji)（類(lei)別(bie)為(wei)BII、BRII、RIII）要求(qiu)復(fu)層(ceng)(ceng)和(he)基(ji)層(ceng)(ceng)間面(mian)(mian)積結(jie)(jie)合(he)(he)率≥95％，單個(ge)未結(jie)(jie)合(he)(he)區長度(du)不(bu)(bu)大(da)于(yu)75mm，面(mian)(mian)積不(bu)(bu)大(da)于(yu)45c㎡，適(shi)(shi)用于(yu)復(fu)層(ceng)(ceng)材(cai)料只作為(wei)抗(kang)腐蝕層(ceng)(ceng)來使用的(de)(de)一般結(jie)(jie)構件(jian)上(shang)。
復(fu)(fu)合(he)鋼(gang)板(ban)的(de)(de)結(jie)合(he)率達不(bu)到(dao)上述(shu)規(gui)定量，允(yun)許(xu)對(dui)復(fu)(fu)合(he)缺(que)陷(xian)的(de)(de)復(fu)(fu)層進行(xing)熔焊修補(bu)(bu)(bu)。修補(bu)(bu)(bu)時要去掉(diao)部(bu)分的(de)(de)復(fu)(fu)層后(hou)，基層下挖0.2～0.5mm，讓具有相應(ying)(ying)資質的(de)(de)焊工(gong)按評定合(he)格(ge)的(de)(de)焊接(jie)工(gong)藝進行(xing)補(bu)(bu)(bu)焊。補(bu)(bu)(bu)焊后(hou)必(bi)須經超聲波(bo)檢測合(he)格(ge)后(hou)，再進行(xing)著色(se)檢查。補(bu)(bu)(bu)焊后(hou)表(biao)面不(bu)應(ying)(ying)有裂(lie)紋、氣孔。缺(que)陷(xian)部(bu)位最多允(yun)許(xu)修補(bu)(bu)(bu)兩(liang)次，補(bu)(bu)(bu)焊部(bu)位表(biao)面必(bi)須打磨，并(bing)保證(zheng)鋼(gang)板(ban)最小厚度(du)。
3. 不銹鋼復合中厚鋼板的組成與表面(mian)質(zhi)量(liang)
復合中厚(hou)鋼板的(de)復層(ceng)和基(ji)層(ceng)的(de)材料應(ying)符合表5-30的(de)規定。復合中厚(hou)鋼板復層(ceng)表面(mian)(mian)不應(ying)有氣泡、結疤、裂紋(wen)、夾雜、折疊等缺(que)陷。允(yun)許研磨清(qing)除(chu)上(shang)述(shu)缺(que)陷，但(dan)清(qing)除(chu)后，應(ying)保證復層(ceng)最小厚(hou)度，否則應(ying)進(jin)行補(bu)焊。基(ji)層(ceng)表面(mian)(mian)質量應(ying)符合相應(ying)標準(zhun)的(de)規定。

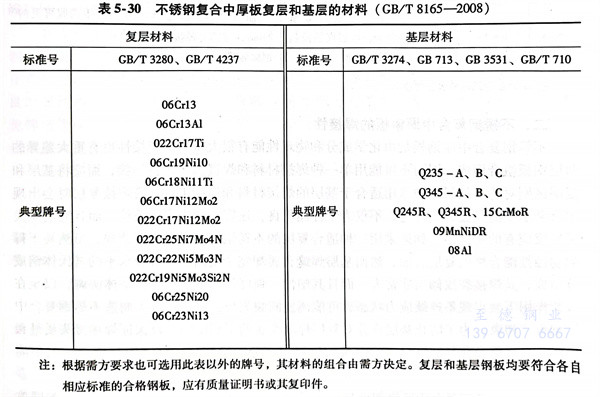

表5-30 不銹鋼復合中(zhong)厚板復層(ceng)和基層(ceng)的材料（GB/T 8165-2008）
注：根(gen)據需方(fang)(fang)要求也可(ke)選用此(ci)表以外的牌號，其材料的組合由需方(fang)(fang)決定。復層和基層鋼板(ban)均(jun)要符(fu)合各自相應標準的合格鋼板(ban)，應有質量證明書(shu)或其復印件。
4. 不銹鋼復合(he)中厚鋼板的(de)力(li)學性(xing)能

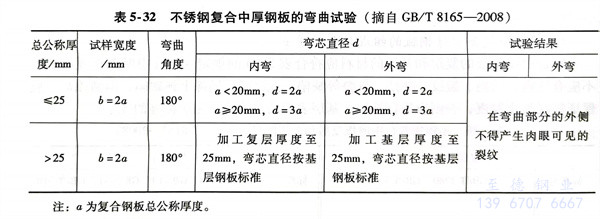

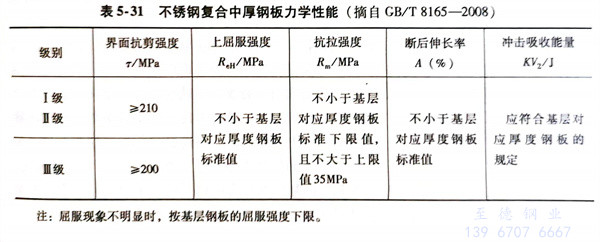

不銹鋼(gang)復合中厚鋼(gang)板的復層(ceng)和基層(ceng)的化學成(cheng)分(fen)應符合其各自牌號(hao)的化學成(cheng)分(fen)。復合中厚鋼(gang)板的力學性能、界(jie)面抗剪(jian)強度、沖擊功和彎曲試驗(yan)應滿足表5-31和表5-32所列(lie)的各項要求。
