①. 工(gong)藝管道布置應注意冷熱物流(liu)(liu)的流(liu)(liu)向(xiang)。
a. 一般被加熱的流(liu)(liu)體宜下進上出(chu)；被冷卻的流(liu)(liu)體宜上進下出(chu)。冷流(liu)(liu)體和熱流(liu)(liu)體宜選(xuan)用(yong)逆流(liu)(liu)布置(zhi)。
b. 用蒸(zheng)汽加熱時，對于(yu)臥(wo)式(shi)或立式(shi)換熱器，蒸(zheng)汽應(ying)從上部管口進入，冷凝水(shui)從下部管口排出。
c. 用水(shui)冷(leng)卻時，對于臥(wo)式(shi)或立式(shi)換(huan)熱器(qi)(qi)冷(leng)卻水(shui)從下部管口進(jin)入(ru)，從上部管口排(pai)(pai)出，冷(leng)卻水(shui)宜走(zou)管程，以便于清洗(xi)污垢和停(ting)水(shui)時換(huan)熱器(qi)(qi)內仍(reng)能保持充滿水(shui)，不宜排(pai)(pai)空。
d. 高溫物(wu)(wu)(wu)(wu)流(liu)(liu)(liu)宜(yi)走(zou)(zou)(zou)管(guan)程(cheng)(cheng)(cheng)，低溫物(wu)(wu)(wu)(wu)流(liu)(liu)(liu)宜(yi)走(zou)(zou)(zou)殼程(cheng)(cheng)(cheng)。干凈的(de)物(wu)(wu)(wu)(wu)流(liu)(liu)(liu)宜(yi)走(zou)(zou)(zou)殼程(cheng)(cheng)(cheng)。而(er)易產生堵(du)、結垢(gou)的(de)物(wu)(wu)(wu)(wu)流(liu)(liu)(liu)宜(yi)走(zou)(zou)(zou)管(guan)程(cheng)(cheng)(cheng)。有腐(fu)蝕性(xing)(xing)的(de)物(wu)(wu)(wu)(wu)流(liu)(liu)(liu)宜(yi)走(zou)(zou)(zou)管(guan)程(cheng)(cheng)(cheng)，而(er)無(wu)腐(fu)蝕性(xing)(xing)的(de)物(wu)(wu)(wu)(wu)流(liu)(liu)(liu)宜(yi)走(zou)(zou)(zou)殼程(cheng)(cheng)(cheng)。壓力(li)較(jiao)(jiao)(jiao)高的(de)物(wu)(wu)(wu)(wu)流(liu)(liu)(liu)宜(yi)走(zou)(zou)(zou)管(guan)程(cheng)(cheng)(cheng)，壓力(li)較(jiao)(jiao)(jiao)低的(de)物(wu)(wu)(wu)(wu)流(liu)(liu)(liu)宜(yi)走(zou)(zou)(zou)殼程(cheng)(cheng)(cheng)。流(liu)(liu)(liu)速較(jiao)(jiao)(jiao)低的(de)物(wu)(wu)(wu)(wu)流(liu)(liu)(liu)宜(yi)走(zou)(zou)(zou)殼程(cheng)(cheng)(cheng)，而(er)流(liu)(liu)(liu)速較(jiao)(jiao)(jiao)高的(de)物(wu)(wu)(wu)(wu)流(liu)(liu)(liu)宜(yi)走(zou)(zou)(zou)管(guan)程(cheng)(cheng)(cheng)。給(gei)熱系數(shu)較(jiao)(jiao)(jiao)大的(de)物(wu)(wu)(wu)(wu)流(liu)(liu)(liu)宜(yi)走(zou)(zou)(zou)管(guan)程(cheng)(cheng)(cheng)，而(er)給(gei)熱系數(shu)較(jiao)(jiao)(jiao)低的(de)物(wu)(wu)(wu)(wu)流(liu)(liu)(liu)宜(yi)走(zou)(zou)(zou)殼程(cheng)(cheng)(cheng)。
②. 管道(dao)布置應(ying)方(fang)便操(cao)作(zuo)，并不妨(fang)礙設備的檢修。
a. 管(guan)(guan)道(dao)布置不影響設(she)備的抽芯(xin)（管(guan)(guan)束和內管(guan)(guan)）。

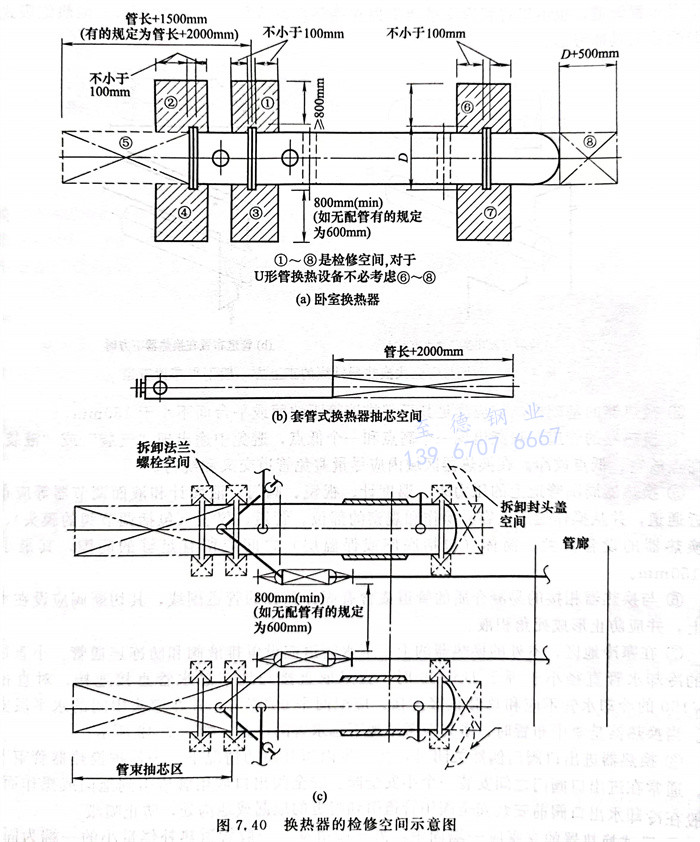

b. 管道和閥門的(de)布置，不(bu)應妨礙設備的(de)法(fa)蘭和閥門自身法(fa)蘭的(de)拆卸或安裝。在圖7.40所示范圍(wei)內不(bu)宜布置管(guan)道或閥門。
c. 在換熱器封頭端或管箱端有拆卸(xie)吊柱時，配管應避開吊柱活動范圍。

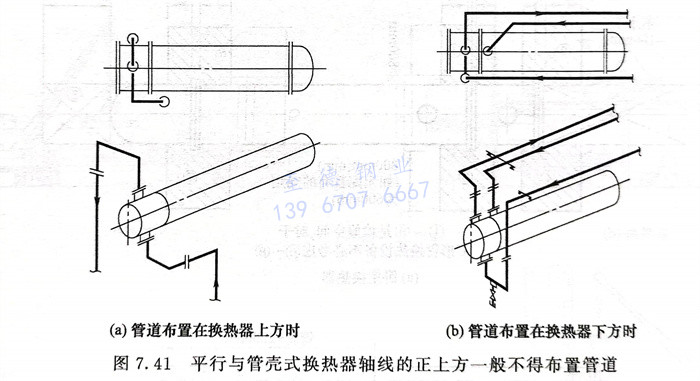

d. 管(guan)(guan)道(dao)布(bu)置時應(ying)考(kao)慮換熱(re)器(qi)(qi)殼體的吊出檢修(xiu)，在平(ping)行(xing)于管(guan)(guan)殼式換熱(re)器(qi)(qi)軸線的正上(shang)方，一般不(bu)得(de)布(bu)置管(guan)(guan)道(dao)，也(ye)不(bu)得(de)將管(guan)(guan)道(dao)支吊架(jia)生根在換熱(re)器(qi)(qi)的殼體上(shang)，見(jian)圖7.41。但熱(re)虹(hong)吸(xi)式換熱(re)器(qi)(qi)的配管(guan)(guan)應(ying)具體考(kao)慮。
③. 換熱器(qi)的基(ji)礎標(biao)高，應滿足其下部排液管距地(di)面或(huo)平臺面不小于150mm。
④. 換(huan)熱(re)器的管道，只能(neng)出(chu)現一(yi)個高點(dian)(dian)和一(yi)個低點(dian)(dian)，避免中途出(chu)現“氣袋(dai)”或“液(ye)袋(dai)”，并設高點(dian)(dian)放(fang)空、低點(dian)(dian)放(fang)凈。在換(huan)熱(re)器區(qu)域內應盡量避免管道交(jiao)叉和繞行(xing)。
⑤. 換熱器周(zhou)圍(wei)管(guan)道上(shang)(shang)的(de)壓力表、溫度計(ji)、視鏡(jing)、閥門、液(ye)面計(ji)和液(ye)面調節器等應布置在靠近(jin)通道，并從操作通道上(shang)(shang)容易(yi)操作和觀(guan)察(cha)的(de)部位。管(guan)道、儀表（包括調節閥的(de)膜頭(tou)）、閥門距換熱器的(de)設備法(fa)蘭、筒體(ti)（包括底座(zuo)或(huo)保溫層(ceng)）之間應留有足(zu)夠的(de)間隙，其最小凈(jing)距為150mm。
⑥. 與換熱器相接的(de)易凝(ning)介質的(de)管道(dao)或含有固(gu)體顆(ke)粒的(de)管道(dao)副(fu)線，其(qi)切斷閥應設在水(shui)平管道(dao)上，并應防(fang)止(zhi)形成死角積液。

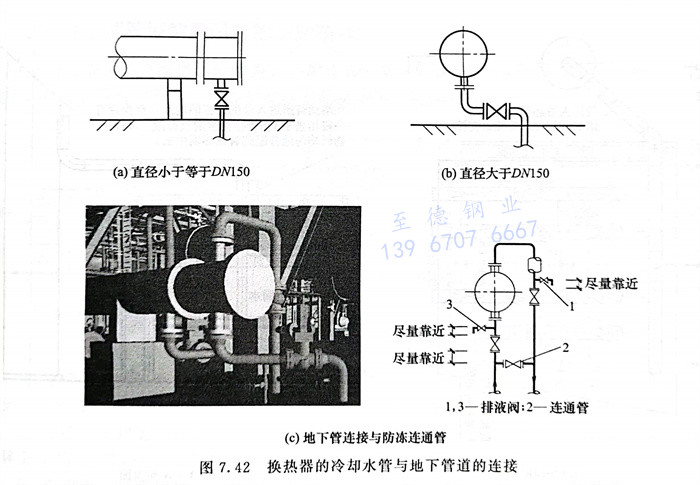

⑦. 在寒冷(leng)地區，室外(wai)的(de)換熱(re)(re)器(qi)的(de)上、下(xia)(xia)水(shui)(shui)管(guan)道應(ying)(ying)設置(zhi)排(pai)液閥和防凍連(lian)通管(guan)。小直(zhi)(zhi)徑換熱(re)(re)器(qi)的(de)冷(leng)卻水(shui)(shui)管(guan)直(zhi)(zhi)徑小于(yu)等于(yu)DN150時(shi)，宜(yi)采取直(zhi)(zhi)接與地下(xia)(xia)總水(shui)(shui)管(guan)直(zhi)(zhi)接連(lian)接。對(dui)直(zhi)(zhi)徑大于(yu)DN150的(de)冷(leng)卻水(shui)(shui)管(guan)不應(ying)(ying)和總管(guan)直(zhi)(zhi)接連(lian)接。應(ying)(ying)配兩(liang)個90°彎頭(tou)，并在彎頭(tou)中(zhong)間的(de)水(shui)(shui)平段安裝(zhuang)閥門。當換熱(re)(re)器(qi)是集中(zhong)布置(zhi)時(shi)，事(shi)先(xian)應(ying)(ying)考慮(lv)地下(xia)(xia)總水(shui)(shui)管(guan)的(de)位置(zhi)，如圖(tu)7.42所(suo)示。
⑧. 換熱(re)器進出(chu)口(kou)閥(fa)門(men)(men)偶然關閉時，會產生內壓升高的(de)情況下，為保護換熱(re)器管束(shu)不被(bei)損壞，通常(chang)在(zai)進出(chu)口(kou)閥(fa)門(men)(men)之(zhi)間安裝(zhuang)一(yi)個小(xiao)安全(quan)閥(fa)。安全(quan)閥(fa)出(chu)口(kou)應用管道引到(dao)地(di)面(mian)或(huo)操(cao)作面(mian)附(fu)近(jin)。一(yi)般在(zai)冷卻水出(chu)口(kou)閥(fa)前安裝(zhuang)安全(quan)閥(fa)用管道引到(dao)附(fu)近(jin)的(de)地(di)漏或(huo)地(di)溝處，防止噴濺。

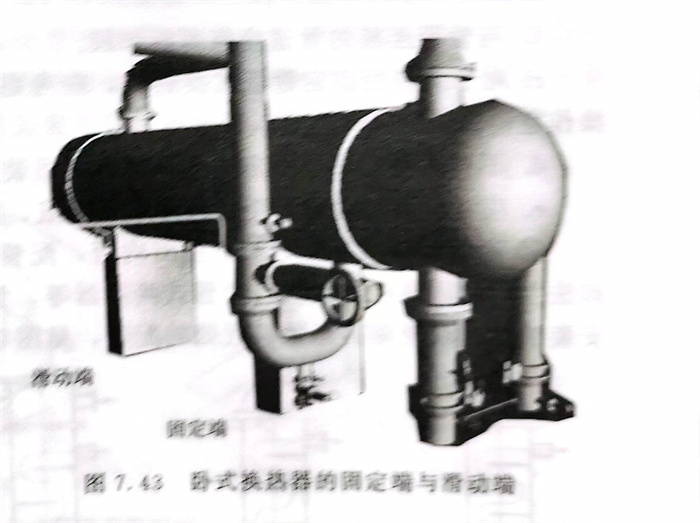

⑨. 臥(wo)式換熱器的支座應一端(duan)固定，另一端(duan)滑動。一般(ban)管(guan)道熱補償量小的一端(duan)為固定端(duan)。用水冷卻的換熱器宜選管(guan)箱端(duan)作為固定端(duan)，如圖7.43所示(shi)。
⑩. 換熱(re)器(qi)的串(chuan)聯和(he)并(bing)(bing)聯設計。將若干臺換熱(re)器(qi)成組布置的方法有串(chuan)聯、并(bing)(bing)聯和(he)串(chuan)并(bing)(bing)聯混合，在(zai)并(bing)(bing)聯部分采用不引起偏流的對(dui)稱式管道(dao)布置。
?. 氣(qi)液(ye)兩相流的(de)管道是振動(dong)源之一，要(yao)考慮架設牢固(gu)的(de)支(zhi)架。從氣(qi)相變(bian)為液(ye)相的(de)換熱(re)器(qi)中(zhong)，平行(xing)(xing)流動(dong)的(de)豎管部(bu)分為了保持氣(qi)液(ye)平衡，要(yao)在液(ye)相內進行(xing)(xing)連接后再變(bian)豎管。

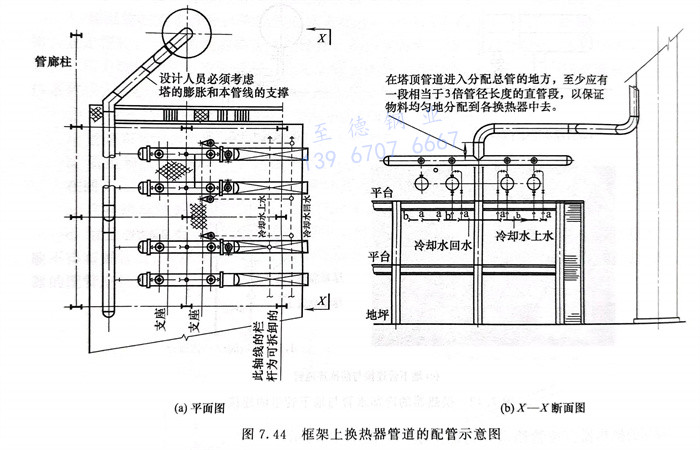

?. 在框架(jia)上(shang)換熱(re)器(qi)的管道(dao)布置（圖7.44）
a. 對于多(duo)臺并聯(lian)的換熱器，為(wei)了使流量(liang)分(fen)配(pei)均勻，管道(dao)宜對稱布置。但支管有流量(liang)調節裝置時除外。
b. 多臺(tai)換熱器公用(yong)的(de)蒸汽或冷卻水的(de)總管宜布置在平臺(tai)下面(mian)。
c. 在塔(ta)頂管道進入分配總管的(de)地方，至少應有一(yi)段相當于3倍(bei)管徑長度(du)的(de)直(zhi)管段，以(yi)保證物料均(jun)勻地分配到各換熱器中去。
d. 換(huan)熱(re)器(qi)氣(qi)體出口至分離器(qi)之間的(de)管道應有(you)一定(ding)的(de)坡度，坡向分離器(qi)可確保(bao)管內及換(huan)熱(re)器(qi)內不積液。
e. 當換熱器布置在(zai)框(kuang)架的中層或(huo)底(di)層時(shi)，應(ying)在(zai)框(kuang)架內設置吊車(che)梁。保證(zheng)足(zu)夠的吊裝高(gao)度或(huo)有可拖動措施，且吊車(che)可靠近該框(kuang)架。
?. 立(li)式換(huan)熱器管(guan)(guan)道(dao)的配(pei)管(guan)(guan)設(she)計(ji)

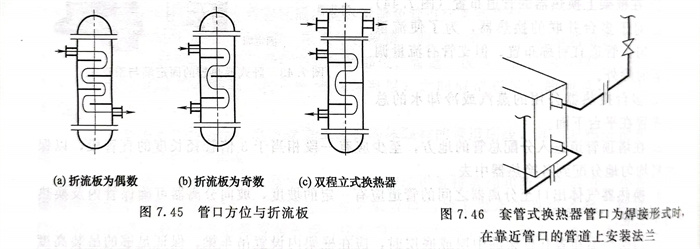

a. 管(guan)口(kou)方位應與折(zhe)流板相符合，見圖(tu)7.45（a）、（b）。雙程時(shi)，殼程和(he)管(guan)程的進入管(guan)口(kou)應在(zai)同一方向，見圖(tu)7.45（c）。
b. 與管(guan)箱連接的管(guan)道(dao)應有(you)可拆(chai)卸(xie)段(duan)。
c. 對于大(da)口徑固定管板(ban)式換熱器，應考慮其上下封頭(tou)（管箱）拆(chai)卸(xie)所需(xu)空間和吊裝設施操作空間。
d. 不得占用換熱器上方的預(yu)留抽(chou)芯和(he)吊裝(zhuang)空間(jian)。
e. 應(ying)考慮設備(bei)管(guan)程和殼(ke)程的(de)排氣(qi)、排液，防止(zhi)內部積液，影響換(huan)熱效果。
?. 套管換熱(re)器(qi)檢(jian)修時如(ru)需抽出內(nei)管，配管時應(ying)設置(zhi)檢(jian)修用(yong)法(fa)蘭(lan)，并考慮操作和維修時拆卸(xie)法(fa)蘭(lan)及緊固(gu)螺栓(shuan)的空間(jian)。套管式(shi)換熱(re)器(qi)等，管側的管口為焊(han)接形式(shi)時，在(zai)靠近管口的管道上安裝(zhuang)法(fa)蘭(lan)，以便能拆卸(xie)管口近處的配管，見圖7.46。
?. 浮頭式換熱器、U形管(guan)式換熱器、固定管(guan)板式換熱器各管(guan)口連接的管(guan)道走向設計原(yuan)則相(xiang)同。
?. 冷卻器和(he)冷凝器的(de)冷卻水(shui)，通(tong)常從管程下(xia)部管組接入(ru)、頂部管組接出(chu)，這樣既符合逆流換熱的(de)原則又能使管程充滿水(shui)。寒冷地區(qu)室外(wai)的(de)水(shui)冷卻器上、下(xia)水(shui)管道應設置排液閥和(he)防(fang)凍連通(tong)線。
