一(yi)、泵(beng)的布置方式和要求
①. 露(lu)天布置。
泵(beng)布置(zhi)在管(guan)廊(lang)(lang)下(xia)或(huo)管(guan)廊(lang)(lang)與塔(ta)、容器(qi)之(zhi)間，平行于管(guan)廊(lang)(lang)排(pai)成(cheng)一(yi)列。在管(guan)廊(lang)(lang)下(xia)布置(zhi)泵(beng)時，一(yi)般是泵(beng)-原動機(ji)的長(chang)軸與管(guan)廊(lang)(lang)成(cheng)直角，當泵(beng)-電機(ji)長(chang)軸過長(chang)妨礙通道(dao)時，可轉90°，即(ji)與管(guan)廊(lang)(lang)平行。泵(beng)也可分散布置(zhi)在被抽吸設備的附近。其優點是通風(feng)良好，操作和(he)檢(jian)修方便。
a. 在(zai)(zai)國內露(lu)天(tian)布(bu)(bu)置(zhi)的泵，一(yi)般都(dou)布(bu)(bu)置(zhi)在(zai)(zai)管廊下，無(wu)論(lun)管廊上(shang)方是否布(bu)(bu)置(zhi)空冷器。在(zai)(zai)6m一(yi)跨之(zhi)(zhi)內可布(bu)(bu)置(zhi)大(da)型泵1臺、中型泵2臺、小型泵3臺，一(yi)般泵單排布(bu)(bu)置(zhi)，泵端第一(yi)個管口或出口中心線對齊(qi)，距(ju)管廊柱(zhu)中心線的間(jian)(jian)距(ju)在(zai)(zai)0.6～2.0m之(zhi)(zhi)間(jian)(jian)。
b. 在(zai)國(guo)外(wai)(wai)露(lu)天(tian)布(bu)置的(de)泵(beng)，在(zai)管(guan)(guan)(guan)廊(lang)(lang)(lang)(lang)上方無空冷(leng)器(qi)時，泵(beng)布(bu)置在(zai)管(guan)(guan)(guan)廊(lang)(lang)(lang)(lang)內側，泵(beng)出(chu)口(kou)中(zhong)心(xin)線(xian)對齊，距管(guan)(guan)(guan)廊(lang)(lang)(lang)(lang)柱中(zhong)心(xin)線(xian)0.6m。在(zai)管(guan)(guan)(guan)廊(lang)(lang)(lang)(lang)上方有空冷(leng)器(qi)時，如泵(beng)的(de)操(cao)作(zuo)溫度為340℃以(yi)下，則(ze)(ze)泵(beng)布(bu)置在(zai)管(guan)(guan)(guan)廊(lang)(lang)(lang)(lang)外(wai)(wai)側，泵(beng)出(chu)口(kou)中(zhong)心(xin)線(xian)對齊，伸出(chu)管(guan)(guan)(guan)廊(lang)(lang)(lang)(lang)距柱中(zhong)心(xin)線(xian)0.6m，泵(beng)的(de)驅動(dong)機(ji)在(zai)管(guan)(guan)(guan)廊(lang)(lang)(lang)(lang)內側；如泵(beng)的(de)操(cao)作(zuo)溫度等(deng)于或高于340℃時，則(ze)(ze)泵(beng)布(bu)置在(zai)管(guan)(guan)(guan)廊(lang)(lang)(lang)(lang)外(wai)(wai)側，泵(beng)出(chu)口(kou)中(zhong)心(xin)線(xian)對齊，距管(guan)(guan)(guan)廊(lang)(lang)(lang)(lang)柱中(zhong)心(xin)線(xian)3m，泵(beng)的(de)驅動(dong)機(ji)也在(zai)管(guan)(guan)(guan)廊(lang)(lang)(lang)(lang)外(wai)(wai)側。
②. 半(ban)露天(tian)布置。
半(ban)露天布(bu)置的泵(beng)(beng)(beng)適用于多(duo)雨地區，一般(ban)在管廊下方(fang)布(bu)置泵(beng)(beng)(beng)，在上方(fang)管道上部設頂棚，或將泵(beng)(beng)(beng)布(bu)置在框架(jia)的下層(ceng)地面上，以框架(jia)平臺作為(wei)頂棚。這(zhe)些泵(beng)(beng)(beng)可(ke)根據與泵(beng)(beng)(beng)有關的設備布(bu)置要求(qiu)，將泵(beng)(beng)(beng)布(bu)置成(cheng)單排(pai)(pai)、雙排(pai)(pai)或多(duo)排(pai)(pai)。
③. 室內布置。
在寒冷或多風沙地區，泵布置(zhi)在室(shi)內。如果工藝過(guo)程(cheng)要求(qiu)設(she)備(bei)布置(zhi)在室(shi)內時，其(qi)所需(xu)的泵也應(ying)在室(shi)內布置(zhi)。
a. 泵(beng)(beng)(beng)(beng)(beng)(beng)布(bu)置(zhi)在室(shi)內時，熱(re)油(you)(you)(you)泵(beng)(beng)(beng)(beng)(beng)(beng)（操(cao)作溫(wen)度等(deng)于(yu)或(huo)高(gao)于(yu)自(zi)燃(ran)點的(de)(de)可燃(ran)液(ye)體(ti)泵(beng)(beng)(beng)(beng)(beng)(beng)）與冷油(you)(you)(you)泵(beng)(beng)(beng)(beng)(beng)(beng)（操(cao)作溫(wen)度低(di)于(yu)自(zi)燃(ran)點的(de)(de)甲B、乙(yi)A類可燃(ran)液(ye)體(ti)泵(beng)(beng)(beng)(beng)(beng)(beng)）或(huo)液(ye)態烴泵(beng)(beng)(beng)(beng)(beng)(beng)應(ying)分別布(bu)置(zhi)在各(ge)自(zi)的(de)(de)房(fang)間內。各(ge)泵(beng)(beng)(beng)(beng)(beng)(beng)房(fang)中間應(ying)采(cai)用防火墻隔開(kai)。門(men)窗(chuang)的(de)(de)距(ju)離不應(ying)小于(yu)4.5m。如(ru)果泵(beng)(beng)(beng)(beng)(beng)(beng)的(de)(de)數量較(jiao)少，熱(re)油(you)(you)(you)泵(beng)(beng)(beng)(beng)(beng)(beng)可以(yi)與冷油(you)(you)(you)泵(beng)(beng)(beng)(beng)(beng)(beng)同房(fang)布(bu)置(zhi)，但冷、熱(re)油(you)(you)(you)泵(beng)(beng)(beng)(beng)(beng)(beng)之間應(ying)有不小于(yu)4.5m的(de)(de)間距(ju)。
b. 甲、乙A類(lei)液體泵(beng)房的地面不應有(you)地坑或地溝，為防止油(you)氣(qi)積聚，宜在側墻下部采(cai)取通風(feng)措施。
④. 單排布(bu)置(zhi)的泵(beng)。
大小(xiao)不(bu)一的泵成排(pai)布置時(shi)，一般有三種排(pai)列方式。
a. 泵端第一個(ge)管(guan)(guan)口(kou)或(huo)出(chu)口(kou)中(zhong)心線取齊。離心泵并列布置(zhi)時，泵端第一個(ge)管(guan)(guan)口(kou)或(huo)出(chu)口(kou)中(zhong)心線對齊，這樣布置(zhi)管(guan)(guan)道比較整齊，泵前也有了方便統一的操作面。
b. 泵端基礎面取齊，便于設置排污(wu)管或排污(wu)溝(gou)以及基礎施(shi)工(gong)方便。
c. 動(dong)力端(duan)(duan)基(ji)礎(chu)面取(qu)齊。如泵用電機(ji)帶(dai)動(dong)時，引向電機(ji)的(de)電纜(lan)接線容(rong)易且(qie)經濟；泵的(de)開關和電流盤在一條(tiao)線上取(qu)齊，不(bu)僅排列整齊，且(qie)電機(ji)端(duan)(duan)容(rong)易操作。但是泵的(de)大(da)(da)小差別很(hen)大(da)(da)時可(ke)能(neng)造成吸(xi)入管過(guo)長(chang)。
⑤. 雙排布置的泵(beng)。
泵成(cheng)雙(shuang)排布置(zhi)時，宜將兩排泵的(de)動(dong)力端相對，在中間留(liu)出(chu)檢(jian)修通(tong)道。
⑥. 多(duo)排布(bu)置的泵(beng)。
泵(beng)成多排布置時，宜兩(liang)排泵(beng)的(de)動力端相(xiang)對(dui)，兩(liang)排中(zhong)的(de)一排與(yu)另(ling)兩(liang)排中(zhong)的(de)一排出(chu)口端相(xiang)對(dui)，中(zhong)間(jian)留出(chu)檢修和操作(zuo)通道(dao)。
⑦. 蒸汽往復泵的(de)動力側(ce)和泵側(ce)應留有抽出(chu)活(huo)塞和拉桿的(de)位(wei)置(zhi)。
⑧. 立式泵(beng)布(bu)置在(zai)管(guan)廊下方或框架(jia)下方時，其上方應留出泵(beng)體安(an)裝和檢(jian)修所需(xu)的空間。
二(er)、泵的間距
①. 按SH／T3011規定(ding)，兩臺泵之間的凈(jing)(jing)距，不宜小于0.7m（HG 20546規定(ding)，最小凈(jing)(jing)距為0.8m，需根據項目(mu)實際情況(kuang)選(xuan)擇(ze)），但(dan)安裝(zhuang)在聯合基礎上的泵除(chu)外。
②. 泵布置在(zai)管廊下方或外側時，泵的(de)(de)檢修(xiu)(xiu)空間凈空不(bu)宜小于(yu)(yu)3m。泵端(duan)前(qian)面(mian)的(de)(de)操作(zuo)通(tong)道寬度(du)不(bu)應小于(yu)(yu)1m。對于(yu)(yu)多級(ji)泵泵端(duan)前(qian)面(mian)的(de)(de)檢修(xiu)(xiu)通(tong)道寬度(du)不(bu)應小于(yu)(yu)1.8m，一般泵端(duan)前(qian)面(mian)的(de)(de)檢修(xiu)(xiu)通(tong)道寬度(du)不(bu)應小于(yu)(yu)1.25m，以便小型叉車通(tong)過。

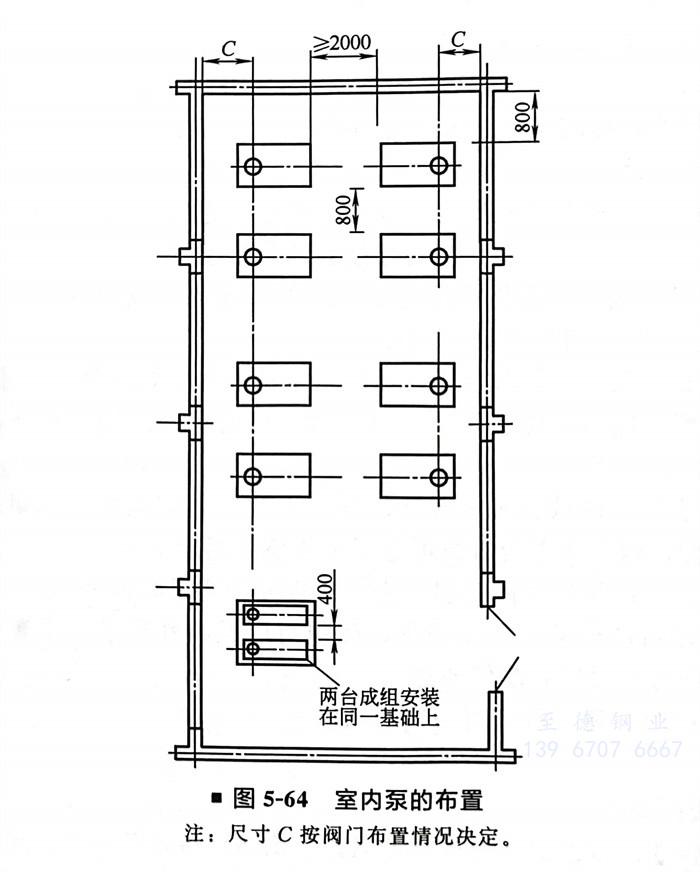

③. 泵布置在室(shi)內時(shi)，一般不考(kao)慮機動檢修車輛的通行要(yao)求。泵端或泵側與(yu)墻之間的凈(jing)距(ju)不宜小于(yu)1.0m，兩排泵凈(jing)距(ju)不應(ying)小于(yu)2m。
④. 泵(beng)進、出口閥(fa)門手輪到鄰近泵(beng)的最(zui)突(tu)出部分(fen)或柱子(zi)的凈(jing)距(ju)最(zui)少為(wei)0.75m，電機之間的距(ju)離(li)為(wei)1.5～2m。

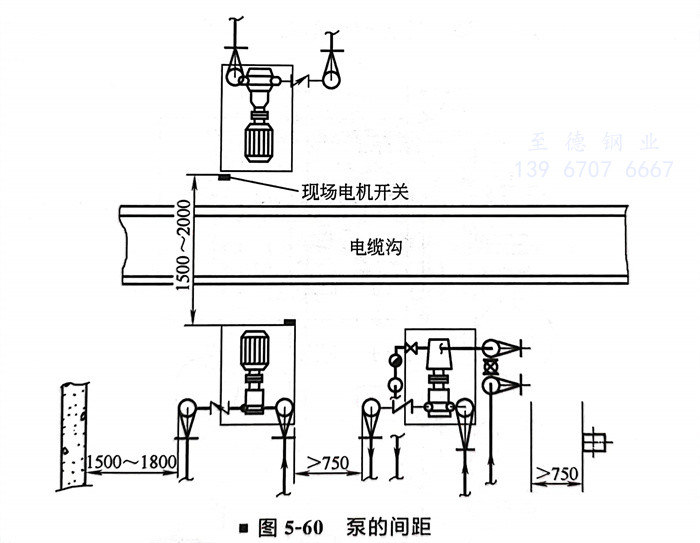

泵的間距如(ru)圖(tu)5-60所示。
三、泵的(de)基礎
①. 泵的基礎尺寸一般由泵制(zhi)造廠給出泵的底座(zuo)尺寸的大(da)小確定。可按地(di)腳螺栓中心線(xian)到基礎邊200～250mm估計。設計泵的基礎時應按預留孔(kong)方案考慮，現場(chang)施工需待泵到貨后(hou)核實尺寸后(hou)方可施工。
②. 泵的基(ji)礎面(mian)(mian)宜比地(di)面(mian)(mian)高(gao)(gao)出200mm，大型(xing)泵可高(gao)(gao)出100mm，小型(xing)泵如比例(li)泵、柱塞(sai)泵、小齒輪泵等可高(gao)(gao)出地(di)面(mian)(mian)300～500mm，使(shi)泵軸中(zhong)心線高(gao)(gao)出地(di)面(mian)(mian)600mm，并可2～3臺(tai)成組安(an)裝(zhuang)在(zai)同一個(ge)基(ji)礎上。
四、泵布置的工程實例
工程實例一

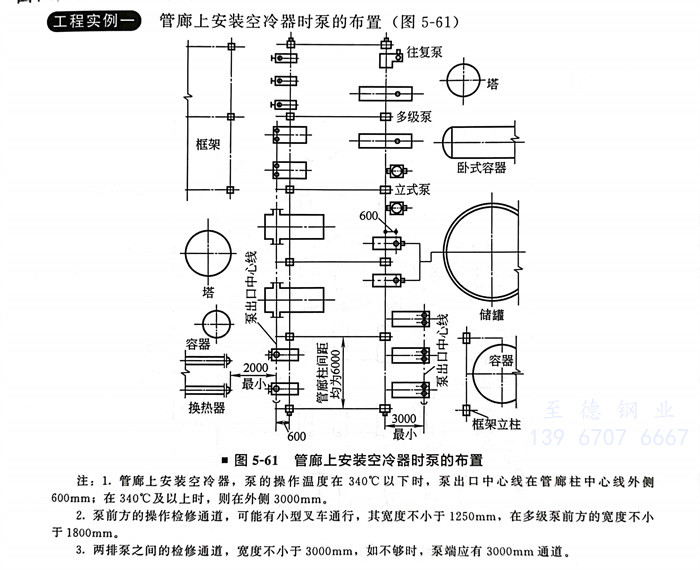

管(guan)廊上安裝(zhuang)空冷器(qi)時泵的布置（圖5-61）
注：1. 管(guan)廊上(shang)(shang)安裝空冷器，泵的操作溫度在(zai)340℃以下時，泵出(chu)口中(zhong)心線(xian)在(zai)管(guan)廊柱(zhu)中(zhong)心線(xian)外側600mm；在(zai)340℃及以上(shang)(shang)時，則(ze)在(zai)外側3000mm。
2. 泵(beng)前(qian)方的(de)操(cao)作檢修通(tong)道，可能有(you)小(xiao)型叉(cha)車通(tong)行，其寬度(du)不小(xiao)于1250mm，在多級泵(beng)前(qian)方的(de)寬度(du)不小(xiao)于1800mm。
3. 兩排泵之間的檢修通(tong)道(dao)，寬度不(bu)小(xiao)于3000mm，如不(bu)夠時，泵端應有(you)3000mm通(tong)道(dao)。
