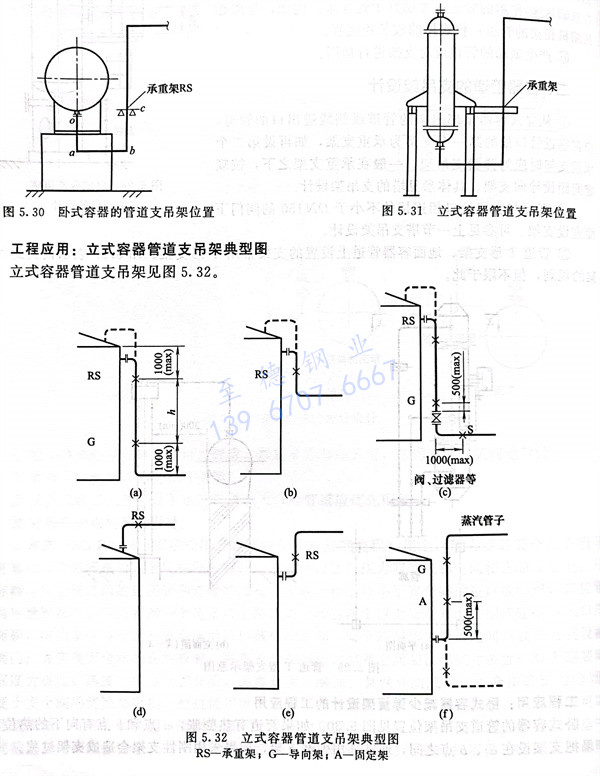

臥式容器(qi)的(de)管道(dao)支(zhi)(zhi)吊架(jia)(jia)(jia)位(wei)置(zhi)見圖(tu)5.30。如果(guo)管道(dao)有熱膨(peng)脹，a點(dian)(dian)和b點(dian)(dian)有向下的(de)熱位(wei)移；如果(guo)把支(zhi)(zhi)架(jia)(jia)(jia)設在a、b點(dian)(dian)之間，通常(chang)采用(yong)彈簧支(zhi)(zhi)架(jia)(jia)(jia)，如果(guo)采用(yong)剛性(xing)支(zhi)(zhi)架(jia)(jia)(jia)會造成支(zhi)(zhi)架(jia)(jia)(jia)過載。

  現在把滑動支架（承重架）RS放在c點，該點與管口的標高大致平齊，這樣a點及b點向下的位移基本一致，RS支架可采用剛性滑動架，在這點管道是沒有垂直位移的，只有水平位移。c點的位置也允許上下稍有變動。根據管徑、溫度情況，可采用不等腿的U形管。但如bc段太長，RS架處就可能有向上的位移，使支架脫空，RS剛性架就失去意義。所以bc段不能比oa段長得太多。RS支架可以從設備或地面生根。
