臥式設備(bei)一般指臥式容器(qi)（儲罐）和臥式換熱器(qi)。

①. 對于臥式(shi)儲罐(guan)，其(qi)固定端的(de)(de)(de)(de)確定需保(bao)證最(zui)(zui)主要(yao)管(guan)(guan)(guan)(guan)(guan)(guan)道(dao)（連接敏感設(she)(she)備(bei)或(huo)者與工(gong)藝主流程(cheng)關系密(mi)切，且口徑較(jiao)(jiao)大，溫度較(jiao)(jiao)高，受力要(yao)求比較(jiao)(jiao)苛刻的(de)(de)(de)(de)管(guan)(guan)(guan)(guan)(guan)(guan)道(dao)。若臥式(shi)儲罐(guan)連接很多(duo)管(guan)(guan)(guan)(guan)(guan)(guan)線，不分主次，按接管(guan)(guan)(guan)(guan)(guan)(guan)多(duo)、接管(guan)(guan)(guan)(guan)(guan)(guan)口徑大的(de)(de)(de)(de)一側(ce)為(wei)固定端）的(de)(de)(de)(de)受力最(zui)(zui)優(you)。一般情況(kuang)下，設(she)(she)備(bei)的(de)(de)(de)(de)直(zhi)徑、壁厚(hou)遠大于與其(qi)相連接管(guan)(guan)(guan)(guan)(guan)(guan)道(dao)的(de)(de)(de)(de)。運行狀態(tai)熱(re)膨脹時，管(guan)(guan)(guan)(guan)(guan)(guan)道(dao)是(shi)不易推(tui)動(dong)(dong)設(she)(she)備(bei)的(de)(de)(de)(de)，而(er)設(she)(she)備(bei)的(de)(de)(de)(de)熱(re)位移(yi)是(shi)可以推(tui)動(dong)(dong)與之(zhi)相連管(guan)(guan)(guan)(guan)(guan)(guan)道(dao)的(de)(de)(de)(de)。為(wei)使最(zui)(zui)主要(yao)管(guan)(guan)(guan)(guan)(guan)(guan)道(dao)受力最(zui)(zui)優(you)，則(ze)需要(yao)保(bao)證設(she)(she)備(bei)對管(guan)(guan)(guan)(guan)(guan)(guan)道(dao)的(de)(de)(de)(de)附加位移(yi)最(zui)(zui)小。讓設(she)(she)備(bei)的(de)(de)(de)(de)固定端距離最(zui)(zui)主要(yao)管(guan)(guan)(guan)(guan)(guan)(guan)道(dao)的(de)(de)(de)(de)連接管(guan)(guan)(guan)(guan)(guan)(guan)口最(zui)(zui)近。設(she)(she)備(bei)對管(guan)(guan)(guan)(guan)(guan)(guan)線的(de)(de)(de)(de)附加位移(yi)計算詳見配管(guan)(guan)(guan)(guan)(guan)(guan)設(she)(she)計參考書《管(guan)(guan)(guan)(guan)(guan)(guan)道(dao)應力分析與工(gong)程(cheng)應用》。

②. 對于臥式(shi)換熱器(qi)，一般把靠近(jin)抽(chou)芯側的支座當作固(gu)定(ding)端。不過(guo)，固(gu)定(ding)端設置在遠離抽(chou)芯側，對抽(chou)芯及設備(bei)熱脹冷(leng)縮的吸收也無影(ying)響，因此，可參(can)照上述臥式(shi)儲罐固(gu)定(ding)端設置原則來確定(ding)。

工程實例一

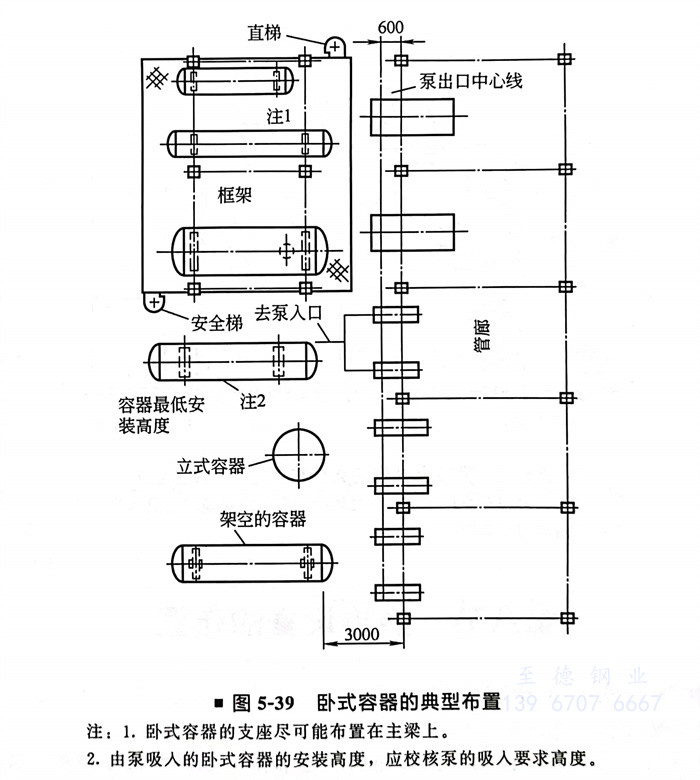

臥式容器的典(dian)型布置（圖5-39）

注：1. 臥式容器(qi)的支座盡可能布置在(zai)主(zhu)梁上。

2. 由泵(beng)吸入(ru)的臥式容器(qi)的安裝高(gao)度(du)，應校核泵(beng)的吸入(ru)要求高(gao)度(du)。

工(gong)程實例二

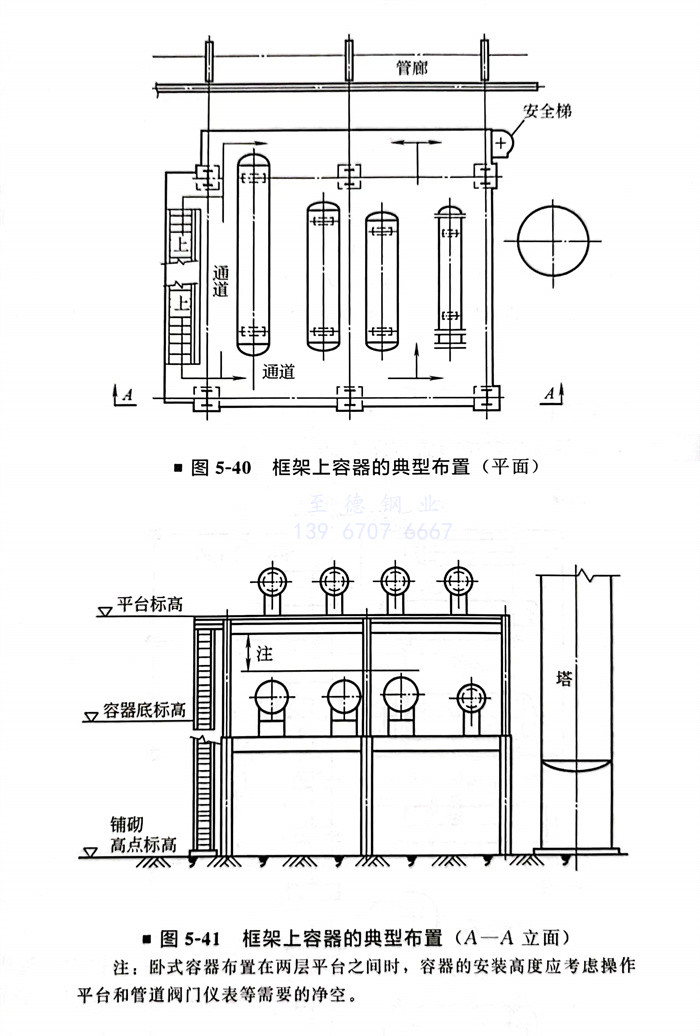

框架(jia)上容器的(de)典型布置（圖5-40、圖5-41）
