1. 再(zai)沸器(qi)的分類

  ①. 再(zai)沸(fei)(fei)器(qi)(qi)也稱(cheng)重沸(fei)(fei)器(qi)(qi)，是(shi)使液(ye)體再(zai)一次汽(qi)化的(de)設備。它的(de)結構與冷凝器(qi)(qi)差(cha)(cha)不多(duo)，不過冷凝器(qi)(qi)是(shi)用(yong)來降溫的(de)，而再(zai)沸(fei)(fei)器(qi)(qi)是(shi)用(yong)來升溫汽(qi)化的(de)。再(zai)沸(fei)(fei)器(qi)(qi)是(shi)一個能(neng)夠交換熱量，同(tong)時有(you)汽(qi)化空間的(de)一種特殊(shu)換熱器(qi)(qi)。再(zai)沸(fei)(fei)器(qi)(qi)多(duo)與分(fen)餾(liu)塔(ta)(ta)合用(yong)，再(zai)沸(fei)(fei)器(qi)(qi)中(zhong)(zhong)物料液(ye)位(wei)和分(fen)餾(liu)塔(ta)(ta)液(ye)位(wei)在同(tong)一高度。從塔(ta)(ta)底線(xian)提供液(ye)相進入再(zai)沸(fei)(fei)器(qi)(qi)中(zhong)(zhong)。通常在再(zai)沸(fei)(fei)器(qi)(qi)中(zhong)(zhong)有(you)部(bu)分(fen)液(ye)相被(bei)汽(qi)化。被(bei)汽(qi)化的(de)兩(liang)相流回(hui)到分(fen)餾(liu)塔(ta)(ta)中(zhong)(zhong)，返回(hui)塔(ta)(ta)中(zhong)(zhong)的(de)氣相組分(fen)向上通過塔(ta)(ta)盤，液(ye)相組分(fen)回(hui)到塔(ta)(ta)底。由于靜壓差(cha)(cha)的(de)作(zuo)用(yong)，塔(ta)(ta)底將會不斷補充被(bei)蒸發(fa)掉的(de)那部(bu)分(fen)液(ye)位(wei)。

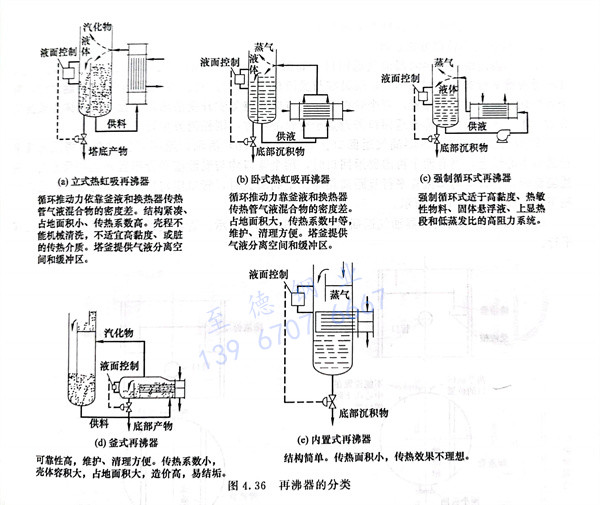

  ②. 再沸器分立式(shi)(shi)和臥(wo)(wo)式(shi)(shi)兩種(zhong)。立式(shi)(shi)再沸器包(bao)括熱虹吸式(shi)(shi)、強(qiang)制(zhi)循(xun)環(huan)式(shi)(shi)。臥(wo)(wo)式(shi)(shi)再沸器包(bao)括熱虹吸式(shi)(shi)、強(qiang)制(zhi)循(xun)環(huan)式(shi)(shi)、釜式(shi)(shi)、內置式(shi)(shi)，如圖4.36所(suo)示。

2. 再沸器的安裝工藝

  ①. 立式安裝在塔身上，這時要特別注意上方應留出檢修空間。臥式再沸器應靠近塔而布置，二者之間的距離應滿足不銹鋼管道的布置要求。再沸器抽管束的一端應有檢修場地和通道。與再沸器連接的進出管口方位應根據塔板的結構形式和再沸器的布置來決定。

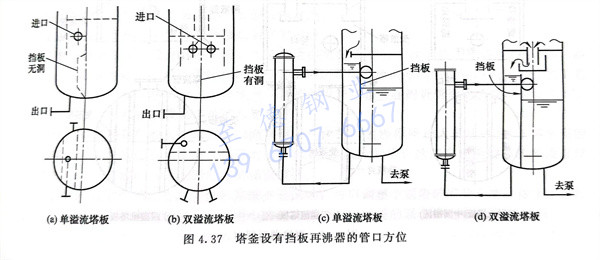

  ②. 如(ru)果(guo)塔(ta)釜設(she)有(you)擋(dang)板(ban)(ban)，擋(dang)板(ban)(ban)上沒有(you)開孔的(de)單溢流塔(ta)板(ban)(ban)，再(zai)沸器(qi)返回(hui)塔(ta)的(de)管口應位于降(jiang)液(ye)管一側，即與(yu)塔(ta)底再(zai)沸器(qi)的(de)液(ye)相管同(tong)側，最好平(ping)行于擋(dang)板(ban)(ban)，見(jian)圖(tu)4.37（a）。圖(tu)4.37（b）為雙溢流塔(ta)與(yu)再(zai)沸器(qi)連(lian)接的(de)進出管口方位示意圖(tu)。

3. 再沸器返回管口方位(wei)設(she)計

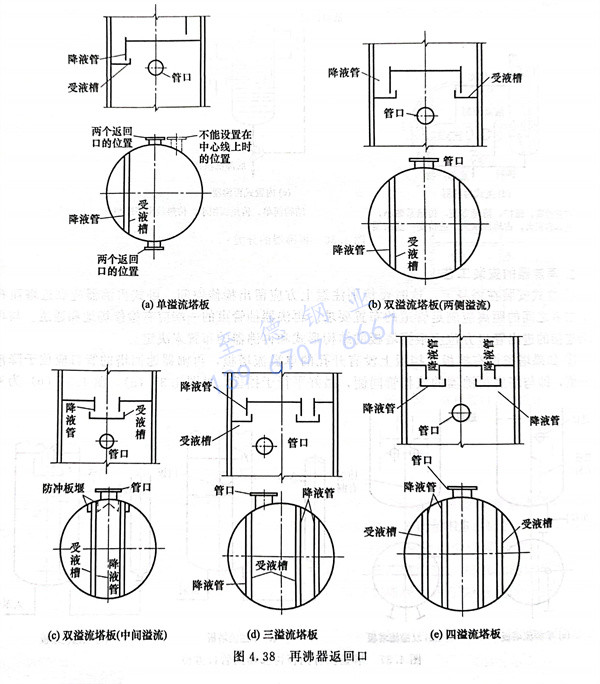

  ①. 例單(dan)溢(yi)流(liu)塔(ta)板的再(zai)沸器油氣(qi)返回(hui)(hui)口(kou)。如圖(tu)4.38（a）所示，返回(hui)(hui)口(kou)應(ying)設(she)在(zai)塔(ta)中(zhong)心(xin)線上，并與受液(ye)槽(cao)平(ping)行(xing)布置(zhi)(zhi)。如果不能，就(jiu)設(she)在(zai)與受液(ye)槽(cao)平(ping)行(xing)的另一側，當有兩(liang)(liang)個(ge)再(zai)沸器返回(hui)(hui)時，兩(liang)(liang)個(ge)管口(kou)均與受液(ye)槽(cao)平(ping)行(xing)布置(zhi)(zhi)，兩(liang)(liang)個(ge)管口(kou)呈相對方(fang)(fang)向，避免(mian)吹開受液(ye)槽(cao)即封盤上的液(ye)體(ti)導致封閉失敗。單(dan)溢(yi)流(liu)塔(ta)板的再(zai)沸器返回(hui)(hui)口(kou)若設(she)置(zhi)(zhi)于封盤的下方(fang)(fang)，則任何方(fang)(fang)位皆可(ke)。

  ②. 雙(shuang)溢(yi)流(liu)塔板的再(zai)沸(fei)(fei)器油氣返回口(kou)(kou)。如(ru)圖4.38（b）所示，返回口(kou)(kou)應(ying)(ying)設在與塔受液槽平行的塔中(zhong)心線(xian)上，當有兩個再(zai)沸(fei)(fei)器返回口(kou)(kou)時，兩個管(guan)口(kou)(kou)均(jun)與受液槽平行布置(zhi)并(bing)呈(cheng)相(xiang)反方(fang)向。兩邊溢(yi)流(liu)時，管(guan)口(kou)(kou)應(ying)(ying)與降(jiang)流(liu)管(guan)平行且(qie)距離(li)相(xiang)等。中(zhong)間溢(yi)流(liu)時，管(guan)口(kou)(kou)應(ying)(ying)與降(jiang)流(liu)管(guan)平行且(qie)置(zhi)于受液槽稍下方(fang)，如(ru)圖4.38（c）所示。

  ③. 三溢流塔板的(de)再沸器(qi)油氣返回口(kou)如圖4.38（d）所示。管口(kou)應設在受液(ye)槽(cao)之間，并與其(qi)平行。

  ④. 四溢(yi)流塔板的(de)再沸(fei)器油(you)氣(qi)返(fan)回口如圖4.38（e）所示。管(guan)口應設在受(shou)液槽之間，并與其(qi)平行(xing)。

4. 再沸器(qi)進料管口方位(wei)設計

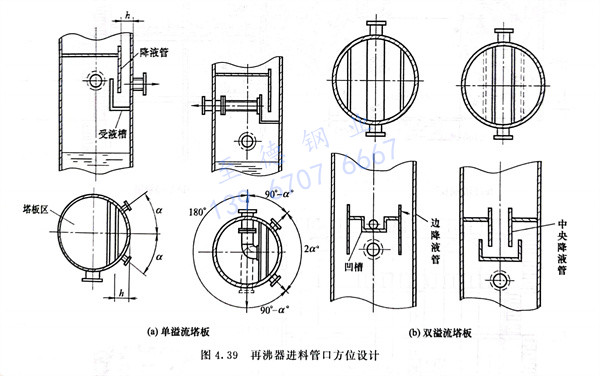

  ①. 對于(yu)單溢流(liu)塔板，如圖(tu)4.39（a）左圖(tu)所(suo)示(shi)，管(guan)口可(ke)設(she)在2a范圍內，亦可(ke)利用內部(bu)管(guan)子轉(zhuan)至(zhi)圖(tu)4.39（b）右圖(tu)所(suo)示(shi)180°的范圍內。

  ②. 對于雙(shuang)溢流塔板，圖4.39（b）左圖所(suo)示(shi)(shi)為邊(bian)降(jiang)液式(shi)，管(guan)口從凹槽(cao)端(duan)引(yin)出(chu)。圖4.39（b）右圖所(suo)示(shi)(shi)為中(zhong)間(jian)降(jiang)液，管(guan)口開在(zai)(zai)塔中(zhong)心線上。上述(shu)兩種情況在(zai)(zai)塔槽(cao)較大時(shi)兩端(duan)同時(shi)裝管(guan)口，引(yin)出(chu)外部配(pei)(pei)管(guan)采用對稱配(pei)(pei)管(guan)。

  ③. 再(zai)沸器進料(liao)口(kou)也常由塔(ta)底(di)(di)部(bu)(bu)引出(chu)(chu)。若底(di)(di)部(bu)(bu)有底(di)(di)部(bu)(bu)擋板存在時，管(guan)口(kou)通常設(she)置于塔(ta)底(di)(di)抽出(chu)(chu)管(guan)口(kou)及液位計管(guan)口(kou)的相反側(ce)。
