本章所介(jie)紹的(de)(de)(de)美(mei)國管(guan)(guan)件(jian)(jian)標(biao)準主要(yao)為(wei)美(mei)國機械(xie)工(gong)程師協會(hui)（即ASME）近期發布(bu)的(de)(de)(de)最新標(biao)準，這些(xie)管(guan)(guan)件(jian)(jian)標(biao)準主要(yao)為(wei)：灰(hui)鑄鐵螺(luo)紋(wen)管(guan)(guan)件(jian)(jian)（ASME B16.4-1998）、可鍛(duan)(duan)鑄鐵螺(luo)紋(wen)管(guan)(guan)件(jian)(jian)（ASME B16.3-1998）、承插焊和(he)螺(luo)紋(wen)連接鍛(duan)(duan)鋼制管(guan)(guan)件(jian)(jian)（ASME B16.11-2005）、工(gong)廠(chang)制造的(de)(de)(de)鍛(duan)(duan)鋼對焊管(guan)(guan)件(jian)(jian)及鍛(duan)(duan)鋼制對焊短(duan)半徑彎頭和(he)180°彎頭等。
鍛鋼制對焊短半徑彎(wan)(wan)頭(tou)和(he)180°彎(wan)(wan)頭(tou) ASME B16.28 標準
一、適用范圍
1. 總(zong)則
ASME B16.28-1994標(biao)準規定了鍛(duan)軋制(zhi)(zhi)碳(tan)素鋼及合金(jin)鋼對焊短半(ban)徑彎頭和短半(ban)徑180°彎頭的(de)等(deng)級、總體尺寸、試驗(yan)、公差(cha)以及標(biao)記。術語(yu)“鍛(duan)制(zhi)(zhi)的(de)”（wrought）是指由(you)管(guan)材（鋼管(guan)和管(guan)子）、板材或鍛(duan)件制(zhi)(zhi)成的(de)管(guan)件。
2. 管件(jian)制品
本(ben)標準沒有規(gui)定(ding)采用交叉焊接(jie)的管(guan)件制品。這種管(guan)件的設計，包括在ASME B31《壓(ya)力管(guan)道規(gui)范(fan)》中或ASME鍋爐(lu)和(he)壓(ya)力容器規(gui)范(fan)中。
3. 使(shi)用(yong)條件
選擇適合于特定流體使(shi)用(yong)條件的管件形式和材(cai)料不屬于本(ben)標準(zhun)的范圍。
4. 焊(han)接
安裝焊(han)接要求已(yi)超出(chu)本標準的(de)(de)范(fan)圍。安裝焊(han)接應按適用的(de)(de)管道規范(fan)或包括安裝該管件的(de)(de)管道系統(tong)在內(nei)的(de)(de)規程進行(xing)。
二、設計和壓(ya)力等級(ji)
1. 管件(jian)的設(she)計
管(guan)(guan)件(jian)設計應(ying)按美(mei)國(guo)國(guo)內公認的壓力容器或(huo)管(guan)(guan)道規(gui)范中所包含(han)的數(shu)學分(fen)析方法確定(ding)，或(huo)按制(zhi)造廠的意(yi)見，依(yi)據(ju)20.5.9條，采用(yong)驗證方法進行。為(wei)了滿足(zu)設計要(yao)求，可以預料(liao)，成型管(guan)(guan)件(jian)某(mou)些部分(fen)的壁(bi)(bi)厚可能需要(yao)比準備(bei)使用(yong)該管(guan)(guan)件(jian)的管(guan)(guan)道壁(bi)(bi)厚要(yao)厚。
2. 等級基準
按(an)本標準設計(ji)的(de)(de)管件的(de)(de)許用(yong)壓力等級應(ying)是(shi)按(an)相同規格(ge)和(he)材(cai)料的(de)(de)無縫直管的(de)(de)壓力。相同規格(ge)和(he)材(cai)料是(shi)指：管子公稱規格(ge)（NPS），壁厚或壁厚序列號以(yi)及包括與相應(ying)材(cai)料標準的(de)(de)化(hua)學(xue)成(cheng)分及力學(xue)性能的(de)(de)比(bi)較。
3. 記錄的(de)保存
在制造(zao)廠(chang)的現場就能得(de)到數學分析和／或(huo)合(he)格(ge)的驗(yan)證試驗(yan)結果的記錄，供采(cai)購方檢(jian)查(cha)。按與(yu)制造(zao)廠(chang)達成(cheng)的協議，采(cai)購方應能得(de)到這(zhe)些數據的合(he)格(ge)證書的復印件。
三(san)、規格
表20-64～表20-69中管(guan)(guan)件的規格(ge)采用ANSI／ASME B36.10《焊接和無縫軋制(zhi)鋼管(guan)(guan)》定義的管(guan)(guan)子(zi)公稱規格(ge)（NPS）表示。
四、材料
本標(biao)準(zhun)所包含的(de)(de)鍛(duan)鋼制(zhi)管件材(cai)料應(ying)與ASTM A234《中高溫用鍛(duan)制(zhi)碳鋼和(he)(he)合金(jin)鋼管件》、ASTM A403《鍛(duan)制(zhi)奧氏(shi)體不銹鋼管件》、ASTM A420《低溫用鍛(duan)制(zhi)碳鋼和(he)(he)合金(jin)鋼管件》或相應(ying)的(de)(de)ASME鍋爐和(he)(he)壓力容器規范(fan)第(di)II卷，材(cai)料A篇(pian)，鐵基材(cai)料規范(fan)相一(yi)致。
五、結構型式與尺寸
由于米制(zhi)單位和英(ying)制(zhi)單位不(bu)能(neng)做(zuo)到精確(que)的等同(tong)，因此使(shi)用者必須分別采(cai)用兩種單位制(zhi)。
1. 短半(ban)徑(jing)彎頭

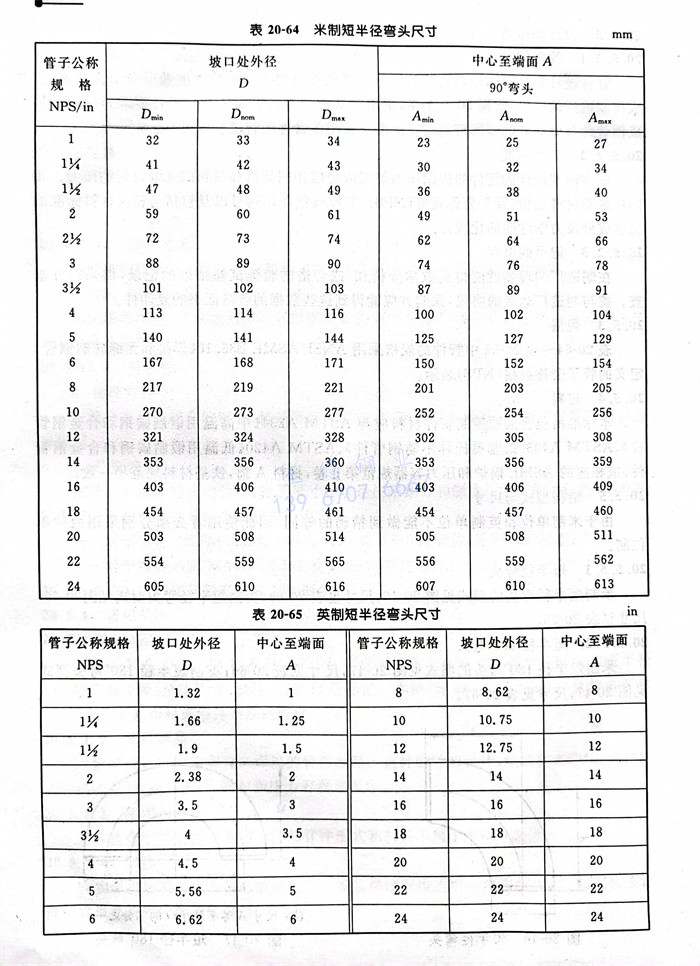

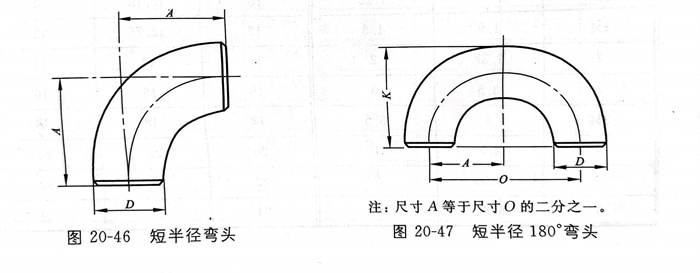

米制短半徑(jing)彎頭的型(xing)式見(jian)圖20-46，尺(chi)寸(cun)見(jian)表(biao)20-64，英制短半徑(jing)彎頭型(xing)式見(jian)圖20-46，尺(chi)寸(cun)見(jian)表(biao)20-65。
2. 短半徑180°彎(wan)頭(tou)

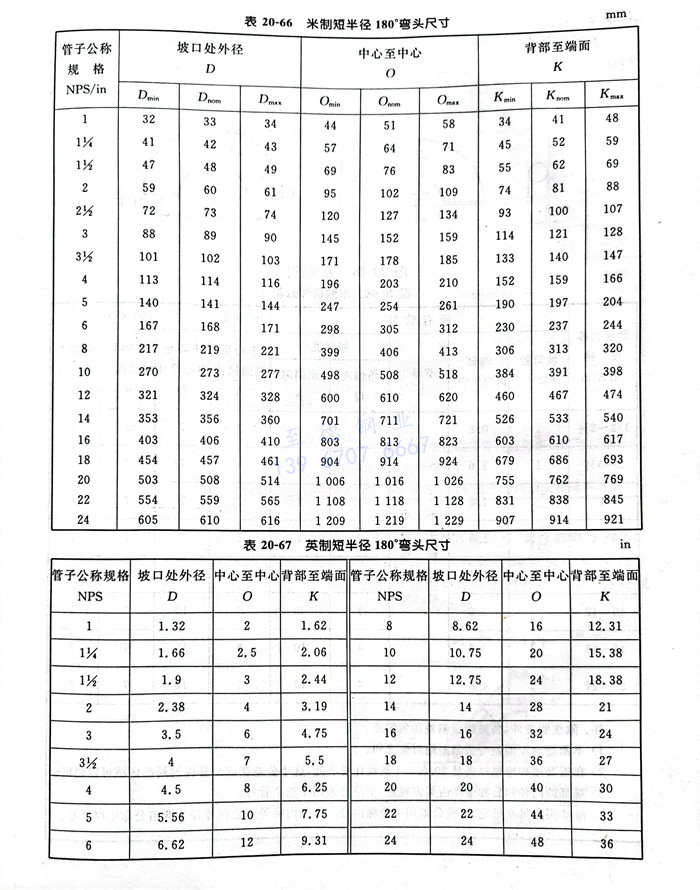

米(mi)制短半(ban)徑180°彎頭的型(xing)式見圖20-47，尺寸(cun)見表20-66；英制短半(ban)徑180°彎頭型(xing)式見圖20-47，尺寸(cun)見表20-67。
六、公差

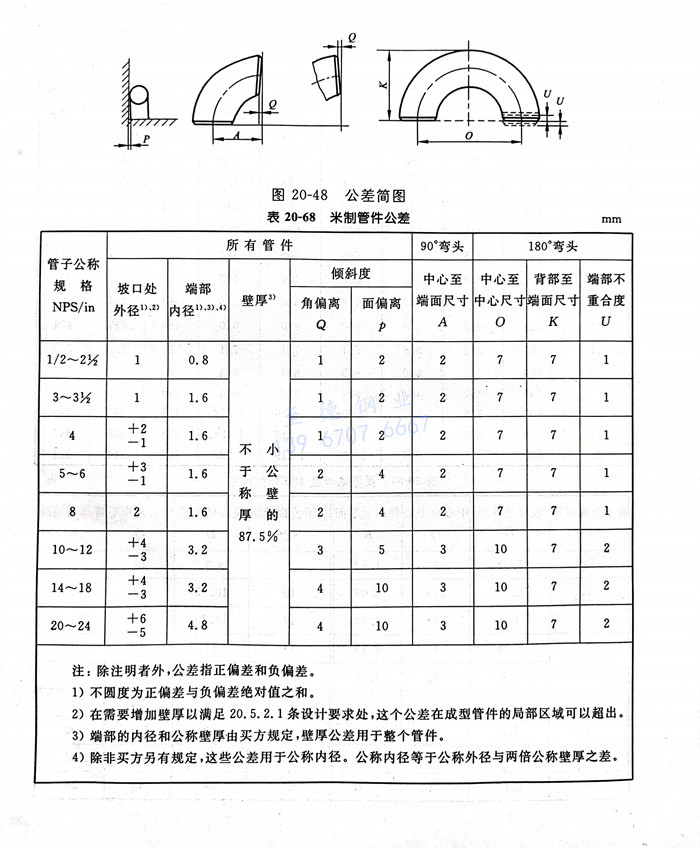

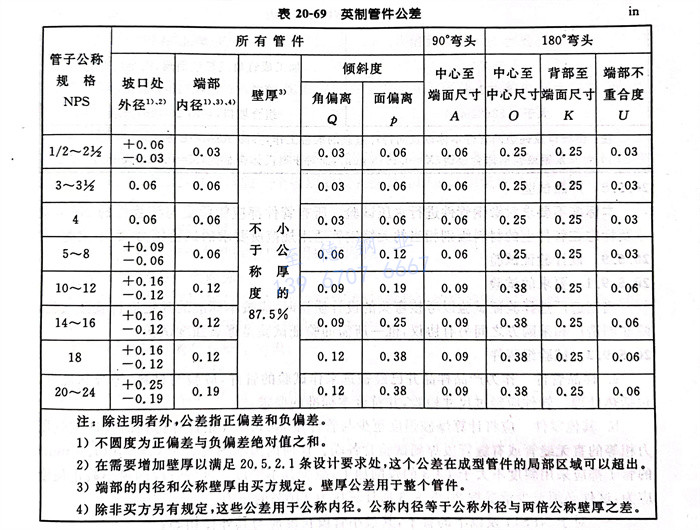

米制(zhi)管件公差見圖20-48，尺(chi)寸見表20-68；英制(zhi)管件公差 見圖20-48，尺(chi)寸見表20-69。
注：除注明者外，公(gong)差(cha)指正偏差(cha)和(he)負偏差(cha)。
1. 不圓度為正偏(pian)(pian)差(cha)與負偏(pian)(pian)差(cha)絕(jue)對值之和(he)。
2. 在(zai)需要增加壁厚以滿足20.5.2.1條設計要求(qiu)處，這個公差在(zai)成型管(guan)件(jian)的(de)局部區域可以超(chao)出。
3. 端部的內徑和公(gong)稱壁(bi)厚由買方規定，壁(bi)厚公(gong)差用于整(zheng)個管件(jian)。
4. 除非買方(fang)另有規定，這些公差(cha)用于公稱(cheng)(cheng)(cheng)內徑。公稱(cheng)(cheng)(cheng)內徑等于公稱(cheng)(cheng)(cheng)外徑與兩倍公稱(cheng)(cheng)(cheng)壁厚(hou)之差(cha)。
注(zhu)：除(chu)注(zhu)明(ming)者外，公差(cha)指(zhi)正偏差(cha)和負偏差(cha)。
1. 不(bu)圓度(du)為正偏差(cha)與負偏差(cha)絕對值(zhi)之和。
2. 在(zai)需要(yao)(yao)增加壁(bi)厚以(yi)滿足20.5.2.1條設計要(yao)(yao)求處(chu)，這個公差在(zai)成型管件的局部區域(yu)可(ke)以(yi)超出。
3. 端部的內徑和(he)公(gong)稱(cheng)壁(bi)厚由(you)買(mai)方規定(ding)。壁(bi)厚公(gong)差(cha)用于整個管件。
4. 除非買方另有規定，這些公(gong)差用于公(gong)稱(cheng)內(nei)(nei)徑(jing)。公(gong)稱(cheng)內(nei)(nei)徑(jing)等于公(gong)稱(cheng)外(wai)徑(jing)與(yu)兩倍公(gong)稱(cheng)壁厚之差。
七、端(duan)部(bu)制備

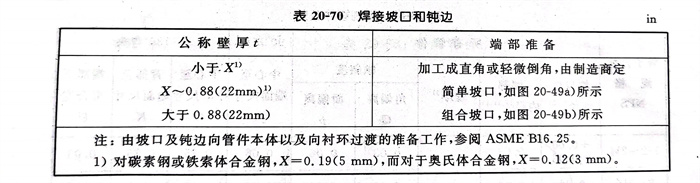

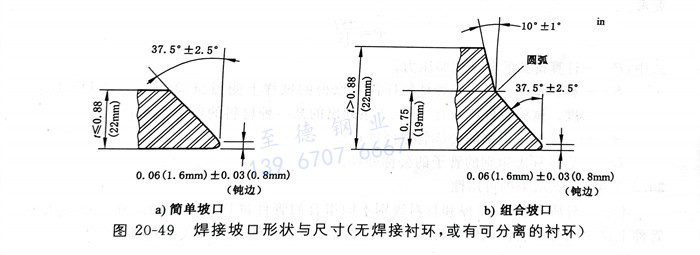

焊接(jie)(jie)(jie)端部(bu)應(ying)符合ASME B16.25《對接(jie)(jie)(jie)焊端》的(de)(de)(de)規定。為方便起(qi)見，管(guan)(guan)件(jian)(jian)的(de)(de)(de)焊接(jie)(jie)(jie)端部(bu)用圖(tu)及(ji)表來(lai)表示。管(guan)(guan)件(jian)(jian)端部(bu)焊接(jie)(jie)(jie)坡口形狀與尺寸見圖(tu)20-49，管(guan)(guan)件(jian)(jian)焊接(jie)(jie)(jie)坡口和鈍邊見表20-70。管(guan)(guan)件(jian)(jian)的(de)(de)(de)壁厚與同其(qi)焊接(jie)(jie)(jie)的(de)(de)(de)管(guan)(guan)子壁厚相等，以避(bi)免使(shi)用焊接(jie)(jie)(jie)內襯(chen)(chen)環(huan)。除(chu)非另有規定，對于(yu)規定的(de)(de)(de)管(guan)(guan)子壁厚，管(guan)(guan)件(jian)(jian)的(de)(de)(de)焊接(jie)(jie)(jie)端按不用襯(chen)(chen)環(huan)的(de)(de)(de)情況供應(ying)。
八(ba)、產品(pin)試驗
本(ben)標(biao)準不要(yao)求對鍛(duan)鋼(gang)(gang)管(guan)件(jian)進(jin)行水壓試(shi)驗(yan)。所有管(guan)件(jian)都(dou)應能(neng)承(cheng)受與該管(guan)件(jian)的NPS、壁厚及標(biao)志在管(guan)件(jian)上的材(cai)料級別相(xiang)當的無縫鋼(gang)(gang)管(guan)適用規(gui)范(fan)所要(yao)求的試(shi)驗(yan)壓力，而不泄漏。
九(jiu)、設計驗(yan)證試(shi)驗(yan)
1. 要求的試(shi)驗
當制(zhi)造廠選擇(ze)驗(yan)證試驗(yan)以考核彎頭的(de)設計質量時，應按本標準的(de)規定進行驗(yan)證試驗(yan)，除(chu)非制(zhi)造廠和采購方之(zhi)間(jian)另有(you)協議，惟一所需的(de)驗(yan)證試驗(yan)是爆破強度(du)試驗(yan)。
2. 試驗組裝件
a. 樣品(pin)(pin)管(guan)件(jian) 作為產品(pin)(pin)樣品(pin)(pin)并已經被(bei)選來作試驗(yan)的管(guan)件(jian)，應(ying)驗(yan)明材料、等級和批量，包括熱處理。管(guan)件(jian)應(ying)經過尺寸檢驗(yan)，并符合本(ben)標(biao)準的要(yao)求。
b. 其(qi)他零件(jian)(jian) 應(ying)將(jiang)計算爆破強度至少(shao)與管(guan)件(jian)(jian)按20.5.9.3條計算得到的(de)(de)驗(yan)證試(shi)(shi)驗(yan)壓(ya)力相等的(de)(de)直(zhi)無(wu)縫管(guan)或有縫管(guan)段焊到試(shi)(shi)驗(yan)管(guan)各(ge)端。任(ren)何內圓不(bu)圓度大(da)于(yu)0.06 in（1.6mm）的(de)(de)管(guan)子都應(ying)采用斜度不(bu)大(da)于(yu)1：3的(de)(de)鏜削加工，減少(shao)其(qi)不(bu)圓度。這些(xie)管(guan)段的(de)(de)最(zui)小截止長度應(ying)為：試(shi)(shi)件(jian)(jian)必(bi)須至少(shao)承受按20.5.9.3所計算壓(ya)力110％的(de)(de)壓(ya)力。
對于NPS14及以下(xia)的(de)管(guan)子，其(qi)最小管(guan)段(duan)長度應與其(qi)外(wai)徑(jing)相(xiang)等；
對于大于NPS14的管子(zi)，其(qi)最小管段長度應為其(qi)外(wai)徑(jing)的一(yi)半。
3. 試驗(yan)程序(xu)和(he)驗(yan)收標準
水(shui)壓試(shi)驗(yan)(yan)(yan)用的試(shi)驗(yan)(yan)(yan)流(liu)體應為(wei)水(shui)或其(qi)他液體。應對試(shi)驗(yan)(yan)(yan)組(zu)裝件施(shi)加水(shui)壓。當試(shi)驗(yan)(yan)(yan)組(zu)裝件能經(jing)受住按下式計算得到的驗(yan)(yan)(yan)證(zheng)試(shi)驗(yan)(yan)(yan)壓力的105％而不發生破裂時，即滿足驗(yan)(yan)(yan)證(zheng)試(shi)驗(yan)(yan)(yan)要求。
P= 2St/D
式(shi)中：P---計算(suan)得(de)到的(de)驗證試(shi)驗壓力(li)；
S---在從管件(jian)(jian)上或試驗(yan)(yan)管件(jian)(jian)的(de)樣件(jian)(jian)上取得(de)的(de)試樣上測得(de)試驗(yan)(yan)管件(jian)(jian)的(de)最大抗(kang)拉強度。試驗(yan)(yan)管件(jian)(jian)應符合20.5.4條列出的(de)某一(yi)種(zhong)材(cai)料的(de)所有要求；
t---管件標志識別的公稱管壁厚度；
D---管件標志識別的管子的公稱外徑。
4. 試驗(yan)結果的可(ke)用性
不需要對所有規格(ge)、壁(bi)厚和材(cai)料級(ji)別(bie)不同(tong)(tong)組合的(de)管件進(jin)行逐一試驗。在一個代表性管件上(shang)得(de)出的(de)合格(ge)驗證試驗可(ke)代表以(yi)下所述范圍(wei)內的(de)其(qi)他(ta)相同(tong)(tong)形式的(de)管件。
a. 規格范圍
試(shi)(shi)驗(yan)(yan)管件可用(yong)來檢驗(yan)(yan)規(gui)格(ge)為(wei)試(shi)(shi)驗(yan)(yan)管件規(gui)格(ge)的(de)0.5倍(bei)到(dao)2倍(bei)的(de)類似管件。
b. 厚度范圍
一個試(shi)驗管件(jian)可以用(yong)來對t/D比值為試(shi)驗管件(jian)的0.5倍到3倍的類似比例(li)的管件(jian)進行(xing)評定或考核。
c. 材料(liao)級(ji)別
由各種級(ji)別(bie)鋼(gang)材(cai)制造的幾何尺寸相同(tong)的管件，其(qi)耐壓能力直接(jie)與各個級(ji)別(bie)材(cai)料的抗(kang)拉強度成正比。因此，只需(xu)試驗一個級(ji)別(bie)的代表性管件即可證(zheng)明該管件的設計。
十(shi)、 標志(zhi)
1. 標(biao)準標(biao)志（見注）
每(mei)個管(guan)件(jian)都應作永久性標志以表明以下內容：
a. 制造廠的名稱或商標；
b. 材料的(de)識別(bie)和類別(bie)（ASTM或ASME級(ji)別(bie)符號）；爐號或制(zhi)造廠(chang)的(de)爐號識別(bie)標記(ji)；
c. 在級別符號(hao)前加前綴“WP”表示符合本標準；
d. 壁(bi)厚序列號或公稱壁(bi)厚標識；
e. NPS（管子公稱(cheng)規格）。
注：管件的(de)(de)壓(ya)力等級(ji)用NPS，壁厚（或序列號）及標志(zhi)在(zai)管件上的(de)(de)材料（見20.5.2.2）表示。
2. 例(li)外
當管件的規格不允(yun)許進行完整標志(zhi)時，可逆上(shang)述內(nei)容順(shun)序省(sheng)略(lve)識別標志(zhi)。
