化工鋼制無縫不銹鋼對(dui)焊管件結構型式與尺寸見下表

一、管件

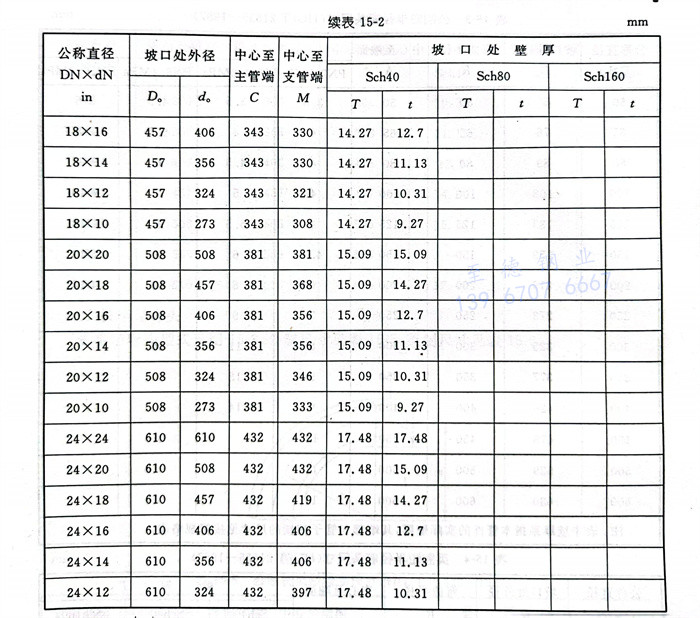

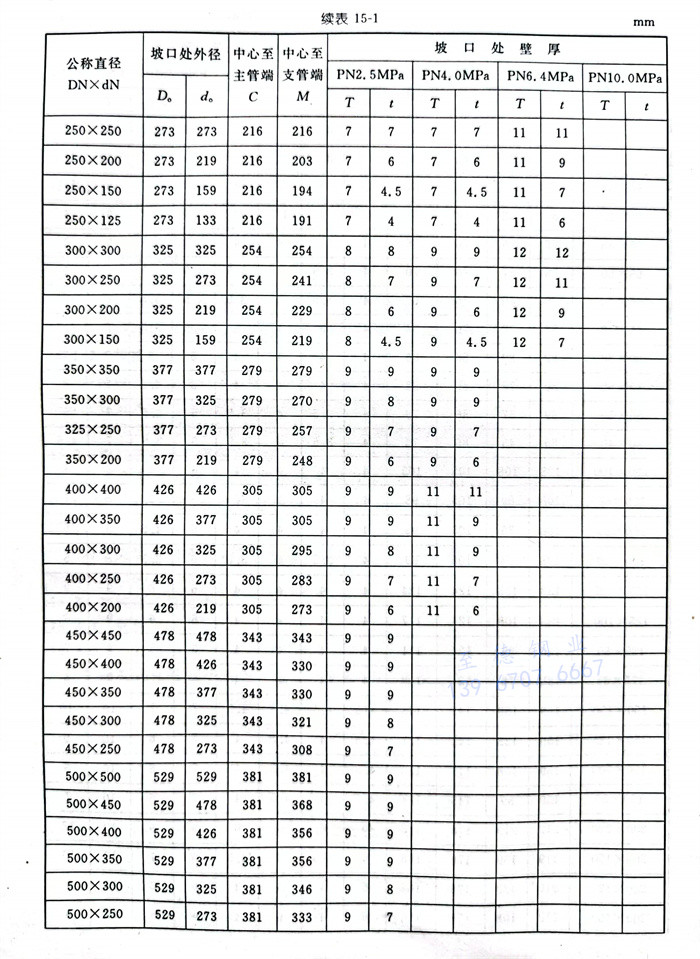

 1. 三通

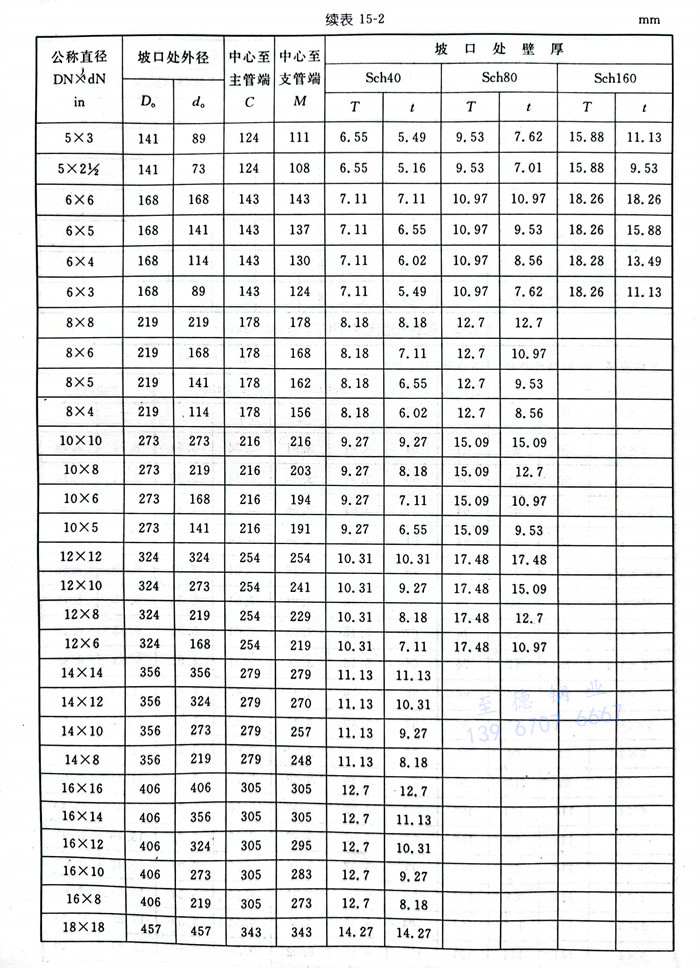

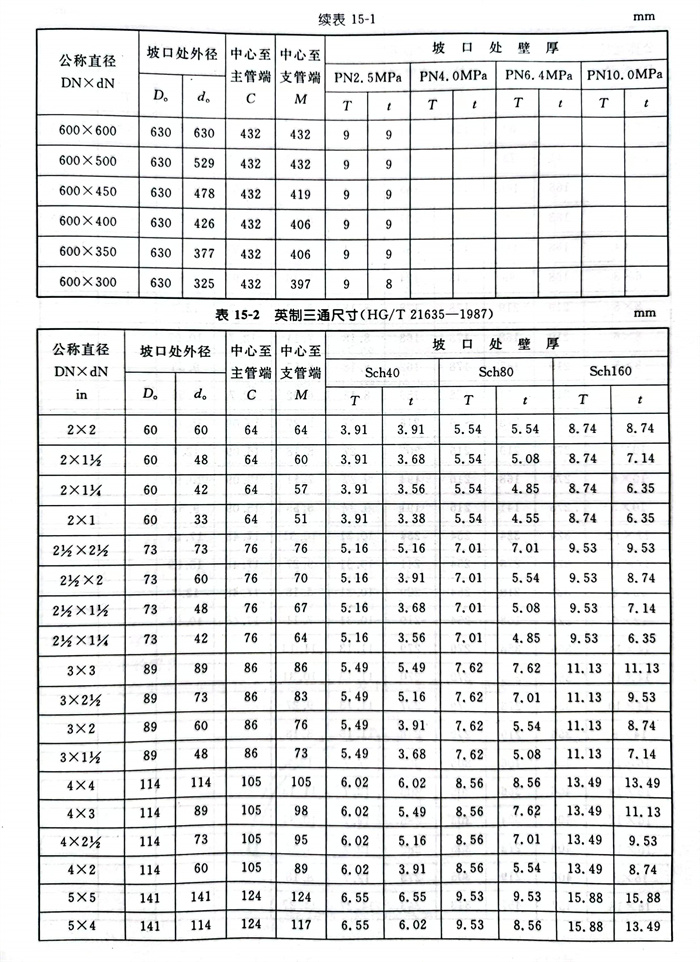

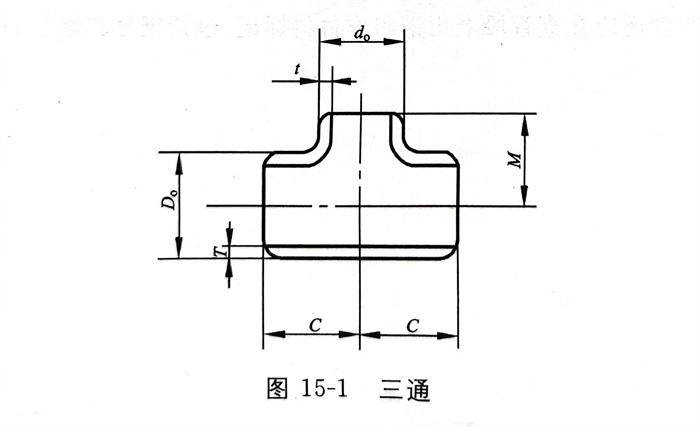

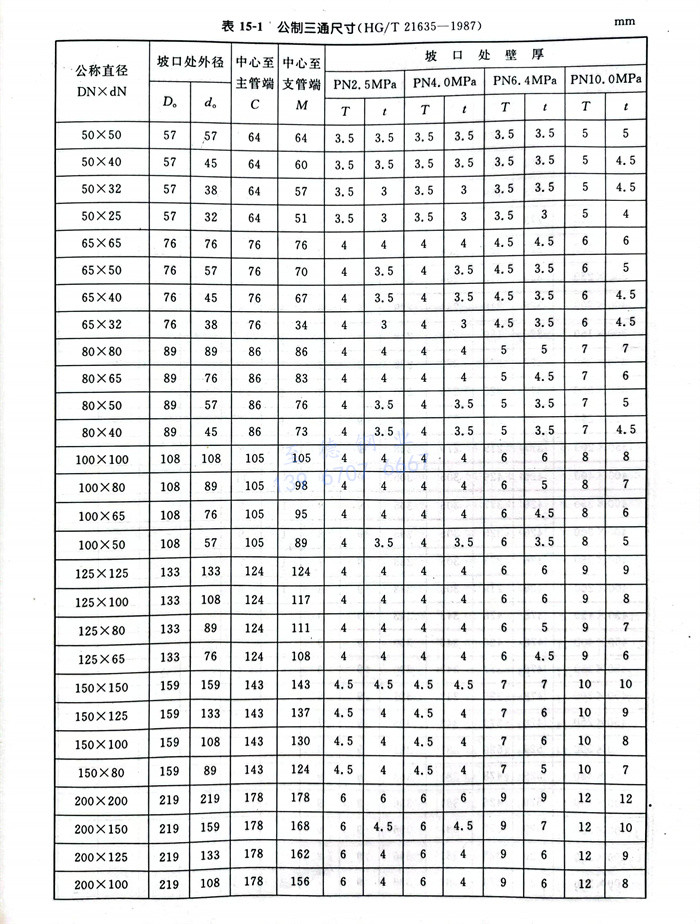

  三(san)通(tong)型(xing)式見(jian)圖15-1，公制三(san)通(tong)尺寸(cun)見(jian)表15-1；英制三(san)通(tong)尺寸(cun)見(jian)表15-2。

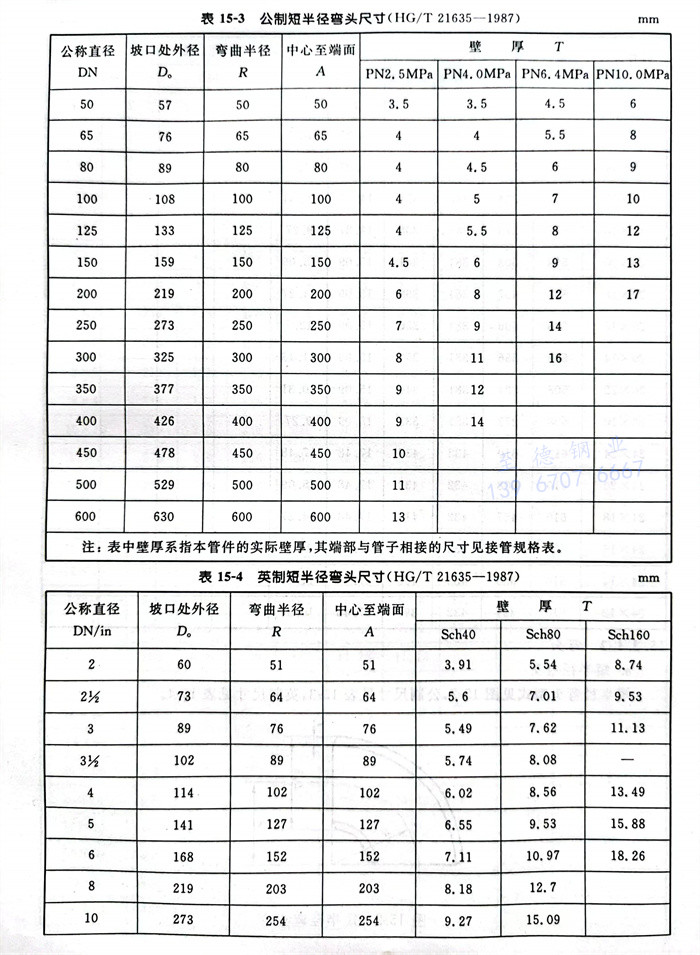

 a. 短半(ban)徑彎頭

   短半徑(jing)彎頭型式見圖15-2，公制(zhi)三通尺寸(cun)見表15-3；英制(zhi)三通尺寸(cun)見表15-4。

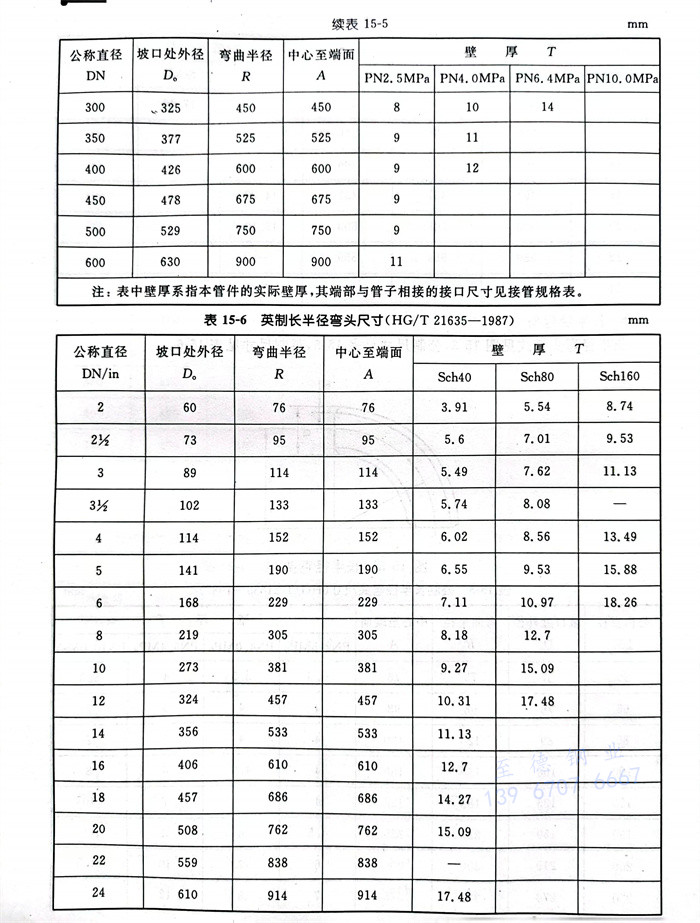

 b. 長半徑彎頭

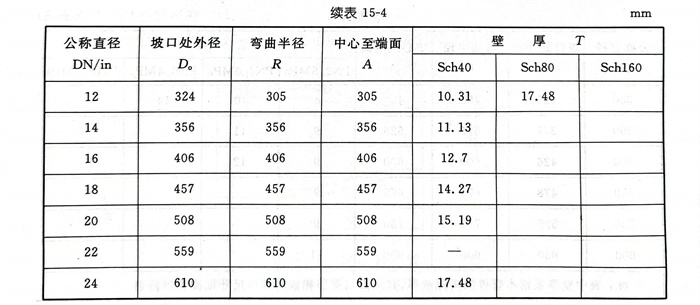

   長(chang)半徑彎頭型(xing)式見圖15-3，公(gong)制(zhi)三通(tong)尺(chi)寸(cun)見表(biao)(biao)15-5；英(ying)制(zhi)三通(tong)尺(chi)寸(cun)見表(biao)(biao)15-6。

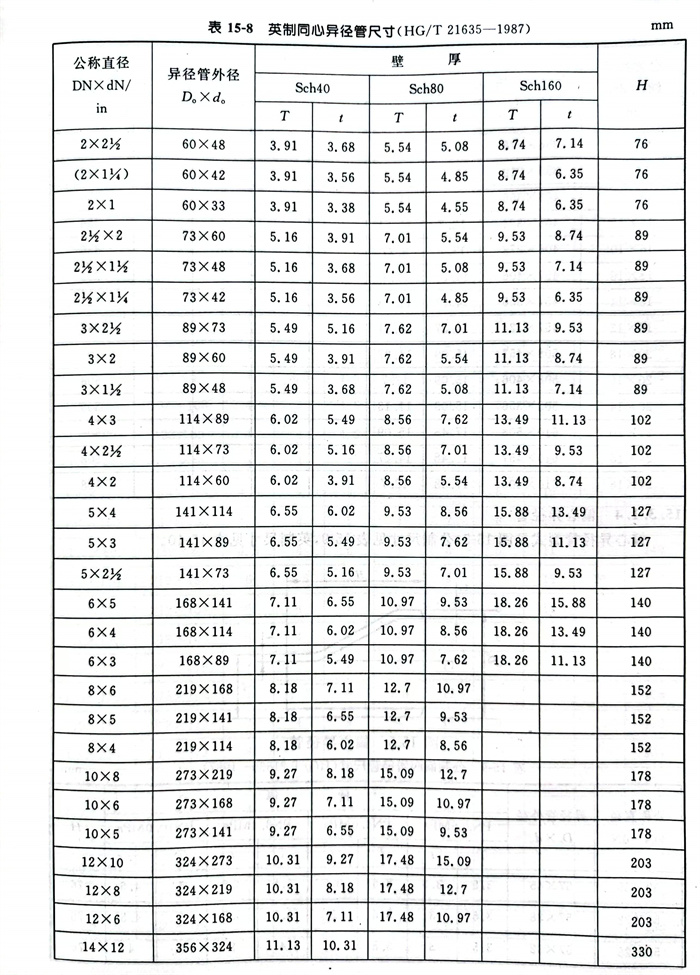

3. 同心異徑管

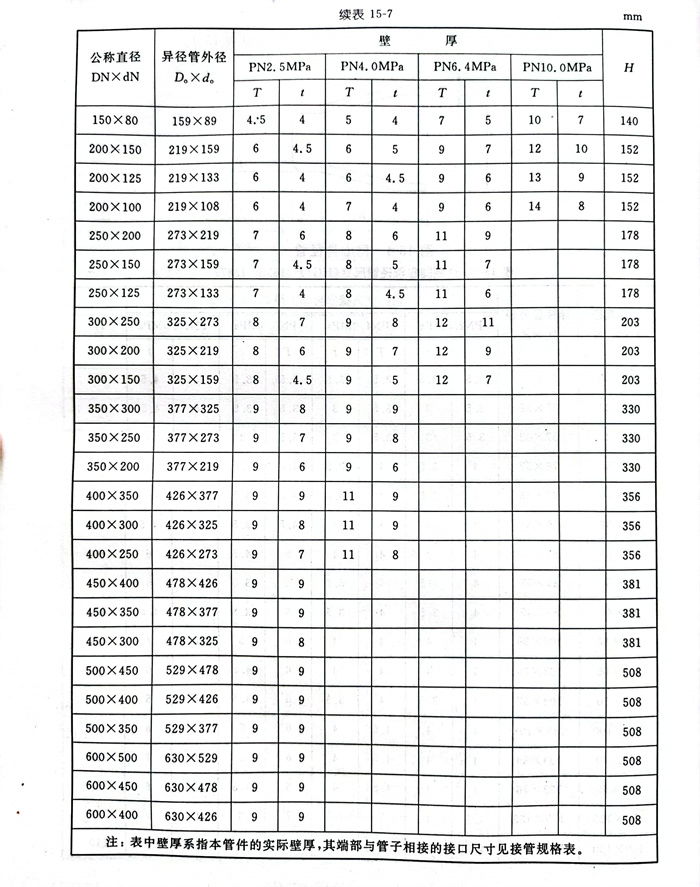

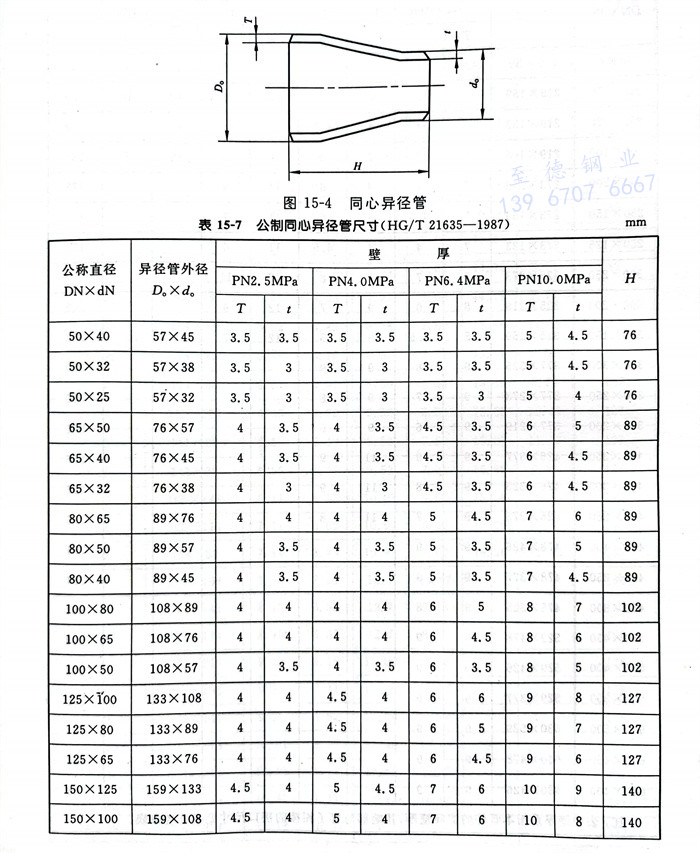

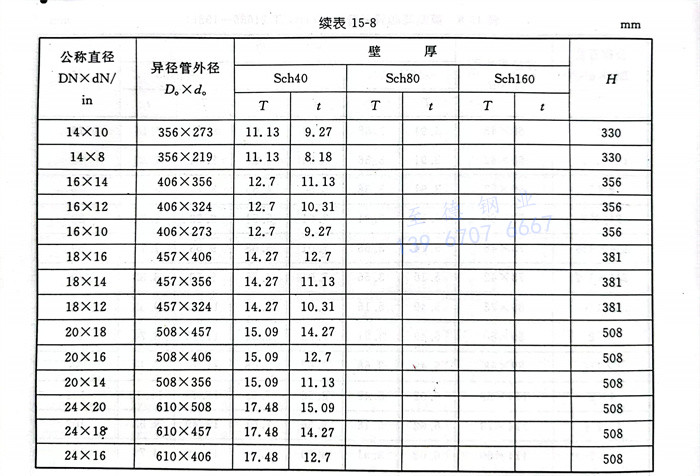

   同心異徑管型式見(jian)(jian)圖15-4，公制(zhi)三(san)通尺寸見(jian)(jian)表15-7；英制(zhi)三(san)通尺寸見(jian)(jian)表15-8。

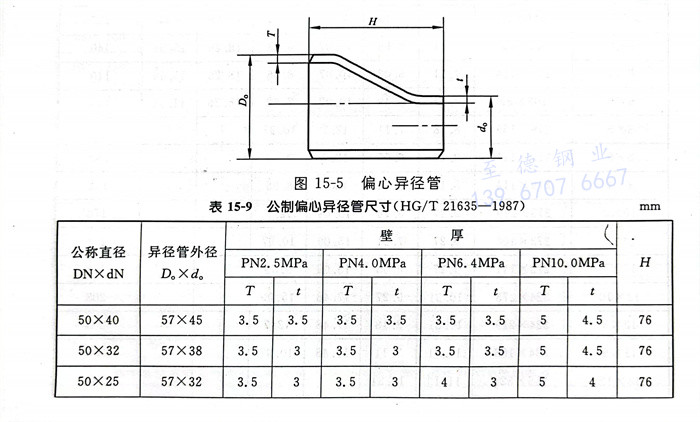

 4. 偏心(xin)異徑管

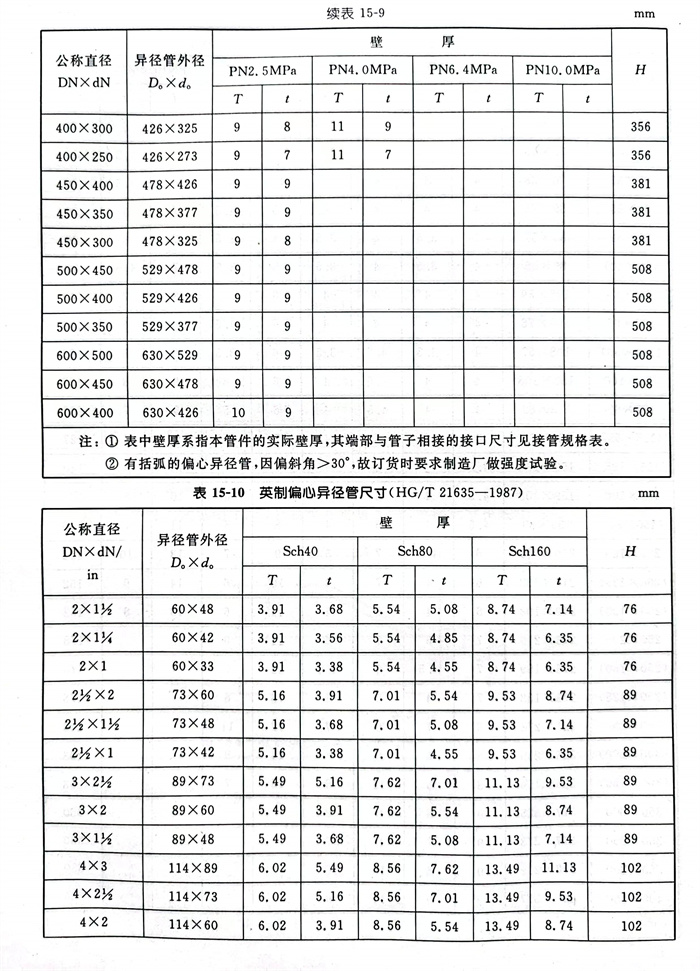

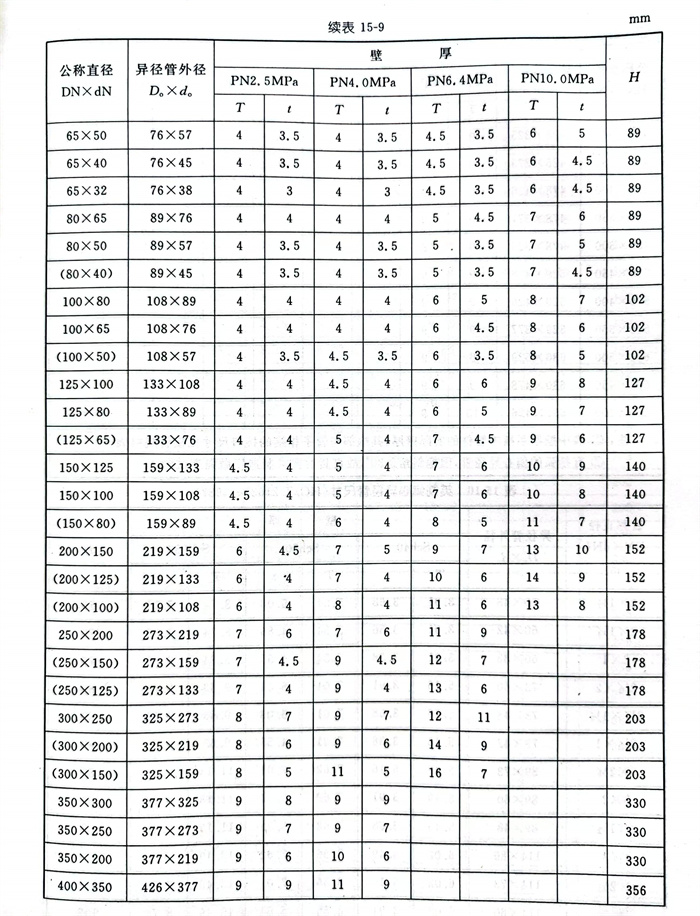

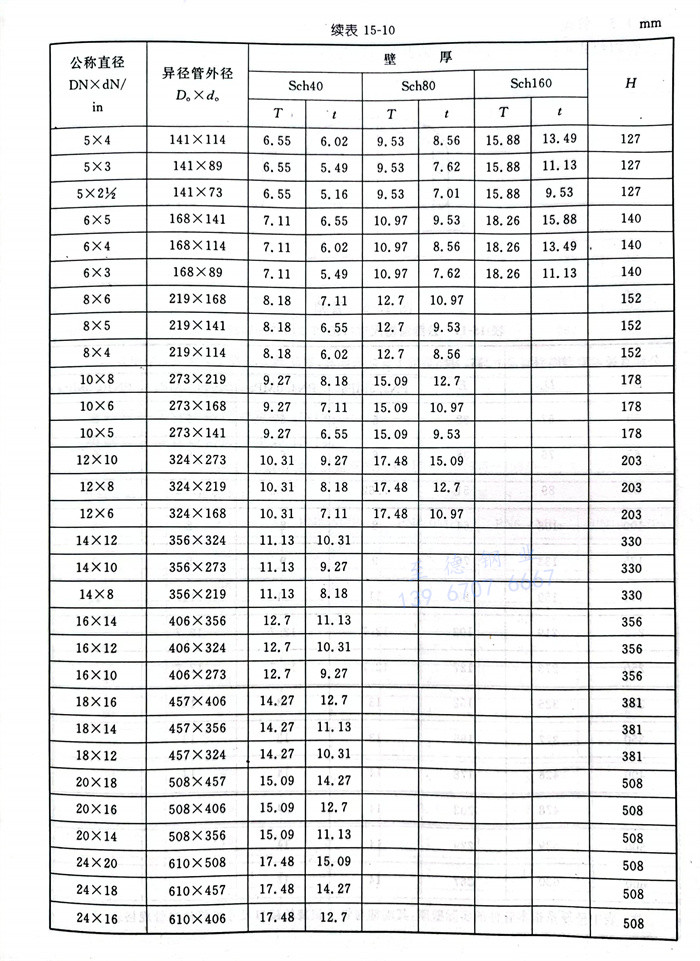

   偏(pian)心(xin)異徑管型(xing)式見(jian)圖15-5，公制三(san)通尺(chi)寸見(jian)表(biao)15-9；英制三(san)通尺(chi)寸見(jian)表(biao)15-10。

二、管(guan)帽

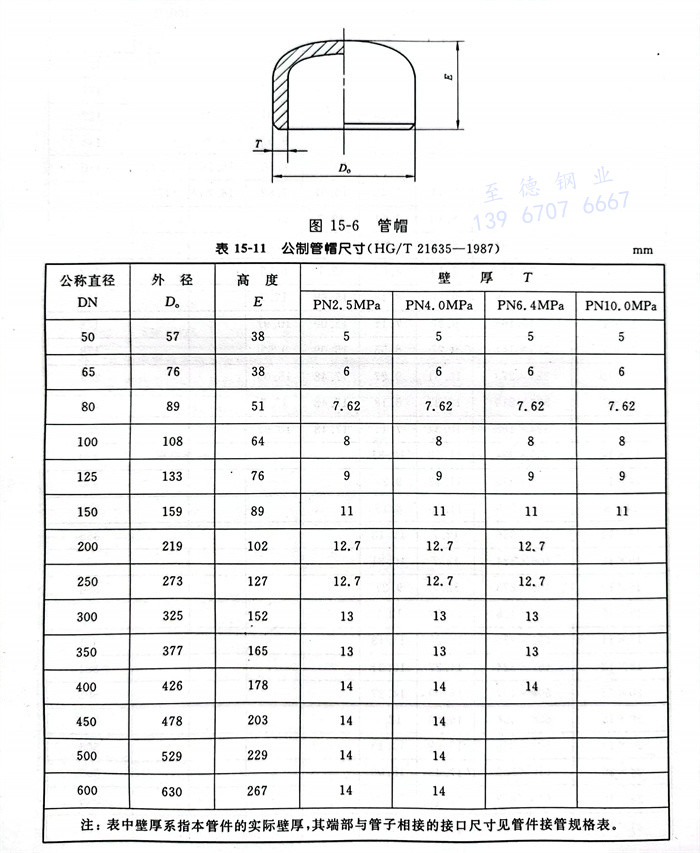

   管帽型式見圖15-6，公制三通(tong)尺(chi)寸(cun)見表(biao)(biao)15-11；英制三通(tong)尺(chi)寸(cun)見表(biao)(biao)15-12。

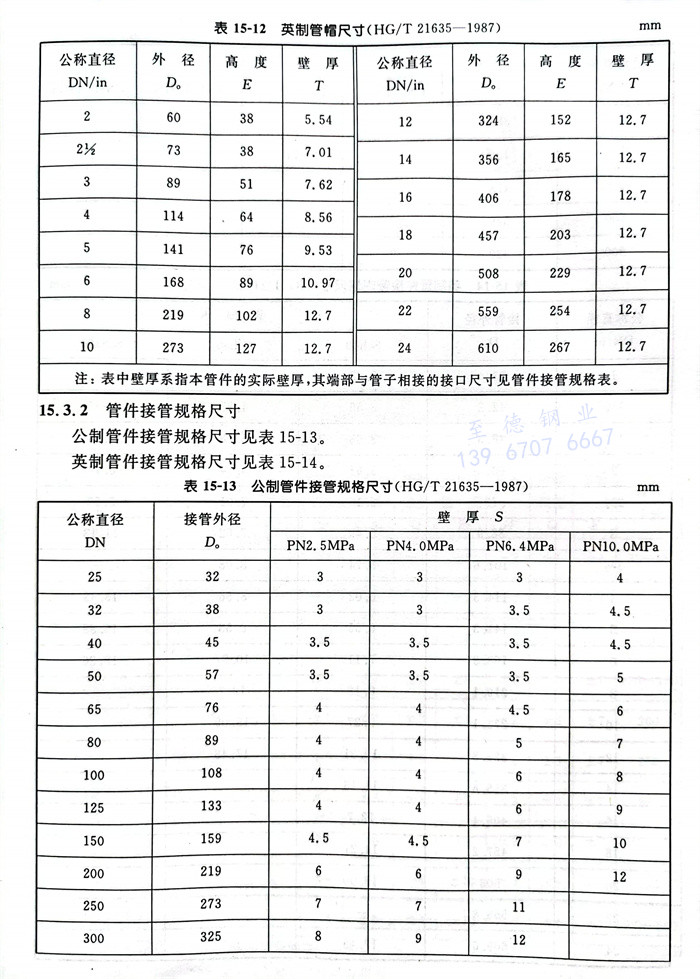

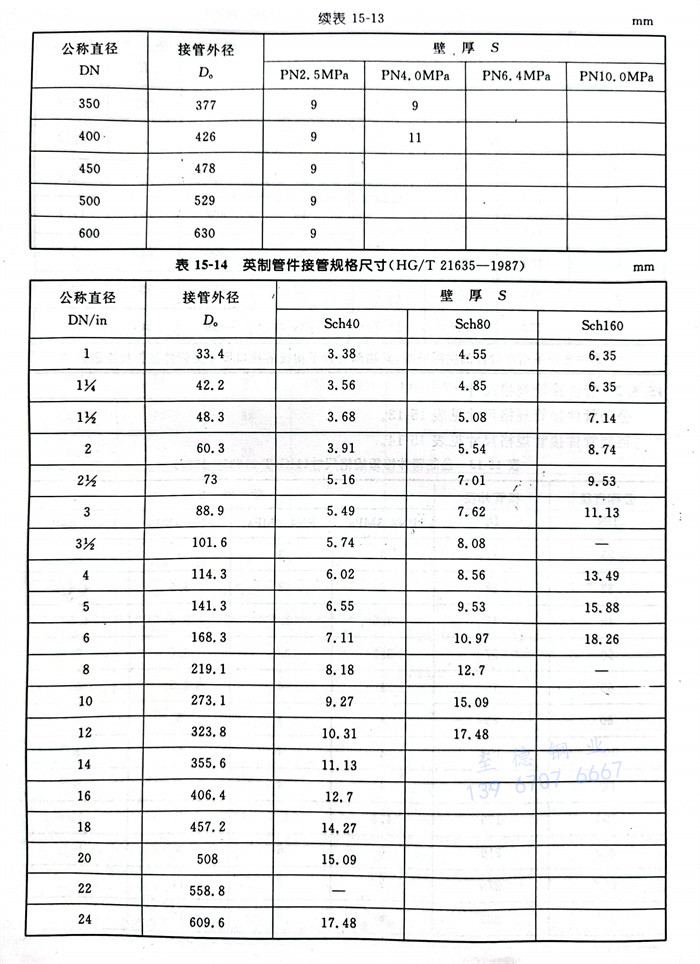

三、管件接管規格(ge)尺(chi)寸

   公制管(guan)件(jian)接管(guan)規格尺寸(cun)見表 15-13

   英制管件接管規格尺寸(cun)見表(biao) 15-14

四、公差

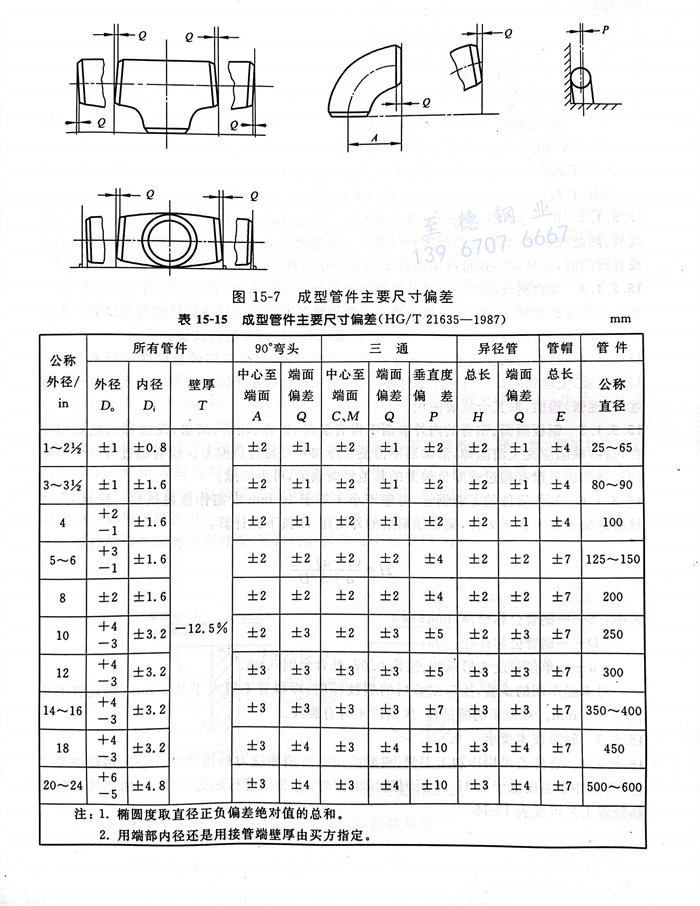

   成(cheng)型(xing)管(guan)件主要尺寸偏差見圖 15-7 及表 15-15.
