1. 水壓試驗(yan)
不(bu)銹鋼卡(ka)壓式管(guan)件兩(liang)端封(feng)堵后，注入自來水至(zhi)2.5 MPa試(shi)驗(yan)(yan)壓力(li)，在試(shi)驗(yan)(yan)壓力(li)下持續(xu)15s，結果應符合12.4.2.1a條的要(yao)求。
2. 氣密試驗
將不銹鋼卡壓式(shi)管件裝在氣密試驗臺上，浸沒水中，充入純凈的壓縮空氣，用于氣體介質的氣密試驗壓力為1.7MPa，用于液體介質的氣密試驗壓力為0.6MPa。在試驗壓力下持續10s，結果應符合12.4.2.1b的要求。
3. 耐壓試驗(yan)
試件兩端與長度為200mm的薄壁不(bu)銹鋼管卡壓連接，組成一組試樣，進行耐壓試驗，試驗介質為自來水，其試驗壓力為2.5MPa，保壓1min，管件與管子的連接部位應無滲漏和脫落現象。
4. 負壓試驗
應使用3個不同公稱通徑的(de)管件分別與(yu)長度為(wei)(wei)200mm的(de)等徑薄壁不銹鋼管卡壓(ya)連接后構成一組(zu)試(shi)件，試(shi)驗(yan)時，室(shi)內溫度為(wei)(wei)（20±5）℃，試(shi)驗(yan)壓(ya)力為(wei)(wei)-80kPa，在該(gai)試(shi)驗(yan)壓(ya)力下，保持1h后，管件和管子內壓(ya)差不得大(da)于5kPa及有(you)其他異常。
5. 拉(la)拔試驗(yan)
試(shi)(shi)件兩(liang)端與長度為300mm的薄壁(bi)不銹鋼管卡(ka)壓(ya)連接，組成一(yi)組試(shi)(shi)樣(yang)，向管內封入0.6 MPa氣(qi)壓(ya)，固定在拉(la)(la)伸試(shi)(shi)驗(yan)機上。進行拉(la)(la)拔(ba)試(shi)(shi)驗(yan)時(shi)，以2mm／min的速度進行拉(la)(la)伸，測定出現泄(xie)漏時(shi)的最(zui)大拉(la)(la)伸力，此時(shi)的拉(la)(la)伸力應大于最(zui)小抗(kang)拉(la)(la)阻力。不銹鋼卡(ka)壓(ya)式(shi)管件的最(zui)小抗(kang)拉(la)(la)阻力見表12-34。

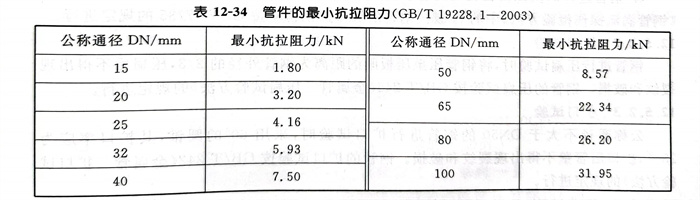

表12-34管件的最小抗拉阻力（GB/T 19228.1-2003）
6. 溫度變(bian)化試驗
溫度變化性能試驗(yan)按DVGW W534：1995《飲水(shui)裝置中(zhong)(zhong)的管接頭》規(gui)程中(zhong)(zhong)第12章要求(qiu)進(jin)行。
7. 交變彎曲試驗
交變彎曲試驗按DVGW W534：1995規程(cheng)中(zhong)第15章要求(qiu)進行。
8. 振動試(shi)驗
試(shi)件(jian)兩端(duan)與長度為(wei)200mm的薄壁不銹鋼管(guan)(guan)卡壓(ya)(ya)(ya)連接，組(zu)成一(yi)組(zu)試(shi)樣，在(zai)試(shi)樣附近固定(ding)一(yi)端(duan)，并與水壓(ya)(ya)(ya)試(shi)驗(yan)泵(beng)連接，加壓(ya)(ya)(ya)至1.75 MPa并保壓(ya)(ya)(ya)，試(shi)驗(yan)介質(zhi)為(wei)自來水。在(zai)試(shi)樣的另一(yi)端(duan)端(duan)部進(jin)行(xing)(xing)振動(dong)，其振動(dong)條件(jian)應符合表(biao)12-35的規定(ding)。進(jin)行(xing)(xing)振動(dong)試(shi)驗(yan)時，試(shi)驗(yan)壓(ya)(ya)(ya)力為(wei)1.75 MPa，在(zai)該(gai)壓(ya)(ya)(ya)力下(xia)，持續10萬次振動(dong)，管(guan)(guan)件(jian)和管(guan)(guan)子連接部位(wei)應無滲(shen)漏和脫落現象。
表12-35 振動條件（GB/T 19228.1-2003）
9. 壓力波動試(shi)驗
壓力(li)波動試(shi)驗按(an)DVGW W534：1995規(gui)程中第(di)11章要求進行。
10. 衛(wei)生試(shi)驗
用(yong)(yong)戶要求時或型式試驗(yan)時，用(yong)(yong)于輸(shu)送飲用(yong)(yong)凈水和生活飲用(yong)(yong)水管件(jian)的(de)衛生試驗(yan)應符合(he)《生活飲用(yong)(yong)水輸(shu)配水設備及(ji)防護材料(liao)衛生安全性(xing)評價規(gui)范》的(de)規(gui)定。
