一、管(guan)廊管(guan)道配管(guan)設(she)計的(de)一般要(yao)求
①. 管廊上進出裝置的管道方(fang)位和標高應與相(xiang)鄰(lin)裝置或全廠性(xing)管廊協調。
②. 對于(yu)分期建設(she)的(de)裝置，管道布置應符合分期建設(she)的(de)要(yao)求，如(ru)管廊(lang)上總管的(de)端點采用法(fa)蘭(lan)連接或設(she)置切斷閥門。
③. 全廠性管(guan)廊或管(guan)墩上（包括穿越管(guan)涵）應留有10％～30％的裕(yu)量(liang)，并考慮其載(zai)荷。裝(zhuang)置管(guan)廊宜留有10％～20％的裕(yu)量(liang)，并考慮其載(zai)荷。
管(guan)(guan)(guan)(guan)廊(lang)上(shang)大口徑管(guan)(guan)(guan)(guan)子(zi)(zi)可以(yi)排在(zai)管(guan)(guan)(guan)(guan)廊(lang)兩(liang)側靠(kao)近柱(zhu)(zhu)子(zi)(zi)位(wei)置，小管(guan)(guan)(guan)(guan)排在(zai)中(zhong)間。管(guan)(guan)(guan)(guan)廊(lang)宜(yi)有(you)10％～30％的預留(liu)空間，需要根據(ju)具體項目估計。如果(guo)預留(liu)的為大口徑管(guan)(guan)(guan)(guan)子(zi)(zi)，則空余(yu)的位(wei)置在(zai)靠(kao)近柱(zhu)(zhu)子(zi)(zi)的管(guan)(guan)(guan)(guan)廊(lang)一(yi)側，而不(bu)是中(zhong)間預留(liu)，如果(guo)預留(liu)空間管(guan)(guan)(guan)(guan)子(zi)(zi)口徑未知，可中(zhong)間空余(yu)。
④. 大(da)直(zhi)徑(jing)管(guan)道(dao)宜靠(kao)(kao)近管(guan)廊(lang)柱(zhu)子布置，小直(zhi)徑(jing)、氣(qi)體(ti)管(guan)道(dao)和公用物(wu)料(liao)管(guan)道(dao)宜布置在管(guan)廊(lang)的中間。大(da)直(zhi)徑(jing)管(guan)道(dao)盡量靠(kao)(kao)近管(guan)廊(lang)柱(zhu)子布置，有利于管(guan)廊(lang)的結構設計(ji)，經(jing)濟合(he)理。

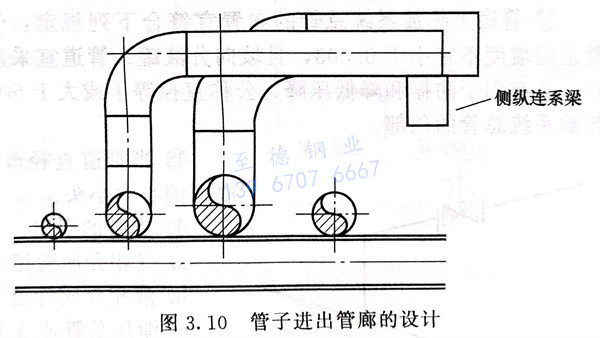

⑤. 需要熱補(bu)償的(de)管(guan)(guan)道宜布置(zhi)在管(guan)(guan)廊(lang)一側，便于集中設(she)置(zhi)“II”形補(bu)償器。管(guan)(guan)子在進出管(guan)(guan)廊(lang)時，宜統(tong)一標高，并在管(guan)(guan)廊(lang)的(de)側縱連系梁(liang)上統(tong)一支撐，見圖3.10。

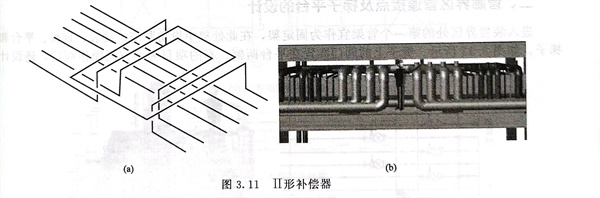

高溫管(guan)道(dao)的“II”形補(bu)(bu)償(chang)(chang)(chang)(chang)器(qi)應(ying)設(she)在(zai)兩(liang)個固定(ding)架的中間(jian)。當有兩(liang)根(gen)以上(shang)高溫管(guan)道(dao)時，補(bu)(bu)償(chang)(chang)(chang)(chang)器(qi)應(ying)盡可能套著布(bu)置(zhi)(zhi)，且補(bu)(bu)償(chang)(chang)(chang)(chang)量大的管(guan)道(dao)布(bu)置(zhi)(zhi)在(zai)外側，如圖3.11所示。為不影響(xiang)其他管(guan)道(dao)的布(bu)置(zhi)(zhi)，補(bu)(bu)償(chang)(chang)(chang)(chang)器(qi)應(ying)高出1000mm以上(shang)（或(huo)根(gen)據項目實際(ji)情況(kuang)確定(ding)）。在(zai)補(bu)(bu)償(chang)(chang)(chang)(chang)器(qi)的兩(liang)側應(ying)設(she)導向架。
⑥. 采(cai)用II形補償器(qi)的液相(xiang)、氣液相(xiang)、蒸汽管道(dao)應設(she)置放凈管。
⑦. 介(jie)質操作(zuo)溫(wen)度等(deng)于或高于250℃的管(guan)道宜布置(zhi)在(zai)上層(ceng)；布置(zhi)在(zai)下層(ceng)的介(jie)質操作(zuo)溫(wen)度等(deng)于或高于250℃的管(guan)道可布置(zhi)在(zai)外側(ce)，但(dan)不應與液化烴管(guan)道相(xiang)鄰。
⑧. 蒸汽(qi)、裝(zhuang)置空氣(qi)、氮氣(qi)、儀(yi)表空氣(qi)等(deng)公用物料管道及工藝氣(qi)體管道宜布置在上層。
⑨. 液化烴和腐(fu)蝕(shi)性介質(zhi)(zhi)(zhi)管(guan)道(dao)宜(yi)布置(zhi)在(zai)(zai)下(xia)(xia)層(ceng)，但(dan)腐(fu)蝕(shi)性介質(zhi)(zhi)(zhi)管(guan)道(dao)不應(ying)布置(zhi)在(zai)(zai)電(dian)動機的正上方。低(di)溫介質(zhi)(zhi)(zhi)管(guan)道(dao)宜(yi)布置(zhi)在(zai)(zai)下(xia)(xia)層(ceng)。液化烴和腐(fu)蝕(shi)性介質(zhi)(zhi)(zhi)管(guan)道(dao)布置(zhi)在(zai)(zai)下(xia)(xia)層(ceng)，一旦發(fa)生泄漏，不會影(ying)響到管(guan)廊上的其(qi)他管(guan)道(dao)，減(jian)小事故(gu)的危害。
⑩. 低溫(wen)介質(zhi)管道(dao)(dao)、液化(hua)烴管道(dao)(dao)和其他(ta)應避免受熱(re)的(de)管道(dao)(dao)不(bu)應布(bu)置在熱(re)介質(zhi)管道(dao)(dao)的(de)正上方(fang)或與不(bu)保溫(wen)的(de)熱(re)介質(zhi)管道(dao)(dao)相鄰布(bu)置。
?. 工藝管(guan)(guan)道應根(gen)據兩端(duan)所(suo)連接設備管(guan)(guan)口的標高可(ke)布置在上(shang)層或下層，以便做(zuo)到“步(bu)(bu)步(bu)(bu)低”或“步(bu)(bu)步(bu)(bu)高”。
?. 氫氣(qi)管道與(yu)其他管道共(gong)架敷設或分層布置(zhi)時(shi)，氫氣(qi)管道宜布置(zhi)在外側并在上層。
?. 電纜槽架和(he)儀表槽架宜布(bu)置(zhi)在上層(ceng)，以便(bian)于(yu)分(fen)層(ceng)管理。槽架的(de)附近(jin)或正下方不應布(bu)置(zhi)有(you)熱影響的(de)管道(dao)。
?. 氧氣管(guan)(guan)道(dao)(dao)與(yu)可燃氣體(ti)、可燃液(ye)體(ti)管(guan)(guan)道(dao)(dao)共架(jia)敷設時(shi)(shi)(shi)(shi)應布置在一(yi)側(ce)，不宜布置在可燃氣體(ti)、可燃液(ye)體(ti)管(guan)(guan)道(dao)(dao)的(de)正上方或正下方；平行布置時(shi)(shi)(shi)(shi)凈距(ju)不應小(xiao)于(yu)(yu)500mm，交(jiao)叉布置時(shi)(shi)(shi)(shi)凈距(ju)不應小(xiao)于(yu)(yu)250mm。當(dang)管(guan)(guan)道(dao)(dao)采用焊接連接結構并無(wu)閥門時(shi)(shi)(shi)(shi)，平行布置時(shi)(shi)(shi)(shi)凈距(ju)可取250mm。兩類管(guan)(guan)道(dao)(dao)之間宜用公用工(gong)程管(guan)(guan)道(dao)(dao)隔開。GB50160《石(shi)油化工(gong)企業設計防火(huo)規范》和GB 50316《工(gong)業金屬管(guan)(guan)道(dao)(dao)設計規范》也(ye)是這(zhe)樣規定的(de)。
?. 管道(dao)上的閥(fa)門、法蘭或活(huo)接頭應靠近管廊(lang)梁布(bu)置。
?. 管廊上(shang)有坡度要(yao)求的管道，可采取調整管托(tuo)高度、管托(tuo)上(shang)加型鋼或鋼板上(shang)加墊枕等(deng)措施。
?. 管廊(lang)(lang)上(shang)排(pai)放系統總管的(de)(de)(de)布(bu)置(zhi)宜(yi)符(fu)合下列規定：管道(dao)(dao)宜(yi)布(bu)置(zhi)在管廊(lang)(lang)的(de)(de)(de)頂(ding)層或柱子上(shang)方；管道(dao)(dao)的(de)(de)(de)坡度不宜(yi)小于(yu)0.003，且坡向(xiang)分(fen)液罐(guan)；管道(dao)(dao)宜(yi)采用自然補償的(de)(de)(de)方式；考慮到兩(liang)相(xiang)流(liu)的(de)(de)(de)特點，且有(you)利于(yu)防振和降低(di)壓降，公稱(cheng)直徑等(deng)于(yu)或大(da)于(yu)50mm的(de)(de)(de)支管，應順(shun)介質流(liu)向(xiang)45°斜接至排(pai)放系統總管的(de)(de)(de)頂(ding)部。
?. 當管道直徑(jing)改變時，為保持管底(di)標高一致，應采用(yong)底(di)平偏心大小頭。
?. 支管的引出。
a. 氣(qi)相(xiang)介質(zhi)管道宜從總(zong)管上部引出。
b. 液相介(jie)質管道宜從總管下(xia)部引(yin)出。
c. 泄(xie)壓總(zong)管(guan)或火炬總(zong)管(guan)上的支(zhi)管(guan)應順介質流向(xiang)與總(zong)管(guan)成45°斜接(jie)。

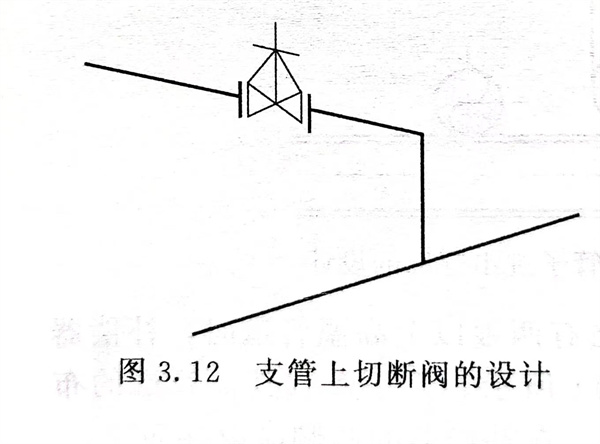

d. 支管上若安裝(zhuang)切斷(duan)閥時，閥門應(ying)安裝(zhuang)在靠近主管的水平段上，見(jian)圖3.12。
二、管廊(lang)界區(qu)管道接點及(ji)梯(ti)子平臺的(de)設計

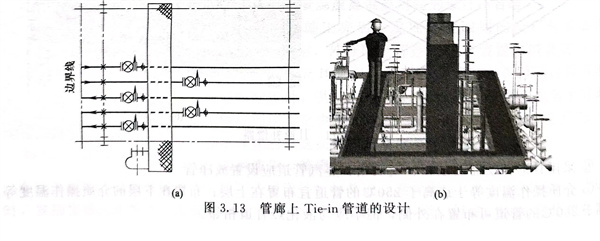

進入裝置界區處(chu)的(de)第(di)一(yi)個管架(jia)宜作(zuo)為(wei)固定架(jia)，在此(ci)處(chu)集(ji)中設(she)(she)切斷閥(fa)、儀表、盲板、平(ping)臺和梯子，如圖3.13所示(shi)。管子上的(de)閥(fa)門(men)(men)布置在平(ping)臺兩側(ce)。有(you)的(de)項目為(wei)了(le)(le)方便(bian)操作(zuo)閥(fa)門(men)(men)，還設(she)(she)計了(le)(le)閥(fa)門(men)(men)伸長桿。
界區閥(fa)門(men)附(fu)近一般有排凈閥(fa)門(men)，有的項目為了(le)(le)便于操(cao)作維護(hu)這(zhe)些閥(fa)門(men)，在這(zhe)一跨管廊管道(dao)底部通鋪了(le)(le)箅子板。
