節流(liu)(liu)式(shi)流(liu)(liu)量(liang)(liang)(liang)計(ji)(ji)(ji)（又稱為差壓(ya)式(shi)流(liu)(liu)量(liang)(liang)(liang)計(ji)(ji)(ji)、變壓(ya)降式(shi)流(liu)(liu)量(liang)(liang)(liang)計(ji)(ji)(ji)），是一(yi)類歷(li)史悠久(jiu)、技術成熟完善的(de)(de)流(liu)(liu)量(liang)(liang)(liang)儀(yi)表。它(ta)具有(you)結構簡單、安(an)裝方便、工作(zuo)可靠(kao)、成本(ben)低、設計(ji)(ji)(ji)加工已經標(biao)準化(hua)等(deng)優點。這些優點決定了節流(liu)(liu)式(shi)流(liu)(liu)量(liang)(liang)(liang)計(ji)(ji)(ji)是工業(ye)領域應(ying)用(yong)最(zui)(zui)廣泛的(de)(de)流(liu)(liu)量(liang)(liang)(liang)測量(liang)(liang)(liang)儀(yi)表，特別適(shi)合(he)大流(liu)(liu)量(liang)(liang)(liang)測量(liang)(liang)(liang)。這類流(liu)(liu)量(liang)(liang)(liang)計(ji)(ji)(ji)的(de)(de)缺點是壓(ya)損較(jiao)(jiao)大、精(jing)度(du)不高，對被測介質特性比較(jiao)(jiao)敏感(gan)，屬非通用(yong)儀(yi)表。標(biao)準節流(liu)(liu)件見圖2.196。常用(yong)的(de)(de)取(qu)(qu)壓(ya)方式(shi)有(you)角接(jie)取(qu)(qu)壓(ya)、法(fa)蘭(lan)(lan)取(qu)(qu)壓(ya)、徑(jing)距取(qu)(qu)壓(ya)（也稱D和D／2取(qu)(qu)壓(ya)）、理(li)論取(qu)(qu)壓(ya)及管接(jie)取(qu)(qu)壓(ya)五種，角接(jie)取(qu)(qu)壓(ya)用(yong)得(de)最(zui)(zui)多，其(qi)次是法(fa)蘭(lan)(lan)取(qu)(qu)壓(ya)。

  ①. 節流(liu)裝置(zhi)應安裝在被測(ce)介質完全充(chong)滿的管道上。

  ②. 節流裝(zhuang)置(zhi)應安(an)(an)裝(zhuang)在(zai)水(shui)平管道上(shang)，也(ye)可(ke)裝(zhuang)在(zai)垂直管道上(shang)（偏心或圓缺(que)孔(kong)板除外(wai)），應考慮便于安(an)(an)裝(zhuang)維護，必(bi)要時應設置(zhi)操作平臺(tai)。若不(bu)得不(bu)安(an)(an)裝(zhuang)在(zai)垂直管段時，應遵(zun)守下(xia)列(lie)原則：測(ce)(ce)量(liang)(liang)液(ye)體(ti)(ti)或液(ye)體(ti)(ti)比氣體(ti)(ti)多的(de)兩相(xiang)流時，流體(ti)(ti)的(de)流動(dong)方(fang)向(xiang)應該(gai)是自下(xia)向(xiang)上(shang)；測(ce)(ce)量(liang)(liang)氣體(ti)(ti)／蒸汽(qi)時，流體(ti)(ti)流動(dong)方(fang)向(xiang)應該(gai)自上(shang)向(xiang)下(xia)。

  ③. 安裝在埋(mai)地(di)管(guan)道(dao)時，應設置地(di)井(jing)。埋(mai)地(di)管(guan)線液(ye)(ye)體流量的(de)測量，液(ye)(ye)體應充(chong)滿(man)管(guan)道(dao)，取壓口應在管(guan)道(dao)的(de)上部或中(zhong)部。高壓側(ce)和低壓側(ce)取壓口盡可(ke)能在管(guan)道(dao)的(de)同一側(ce)，見圖2.197。

  ④. 節流(liu)(liu)裝置的(de)(de)上、下(xia)游(you)側應有一定(ding)長度的(de)(de)直(zhi)管(guan)(guan)段(duan)(duan)。上游(you)側的(de)(de)最小直(zhi)管(guan)(guan)段(duan)(duan)與(yu)上游(you)側的(de)(de)局部阻力件(jian)形式和節流(liu)(liu)孔直(zhi)徑與(yu)管(guan)(guan)道內徑的(de)(de)比值有關。

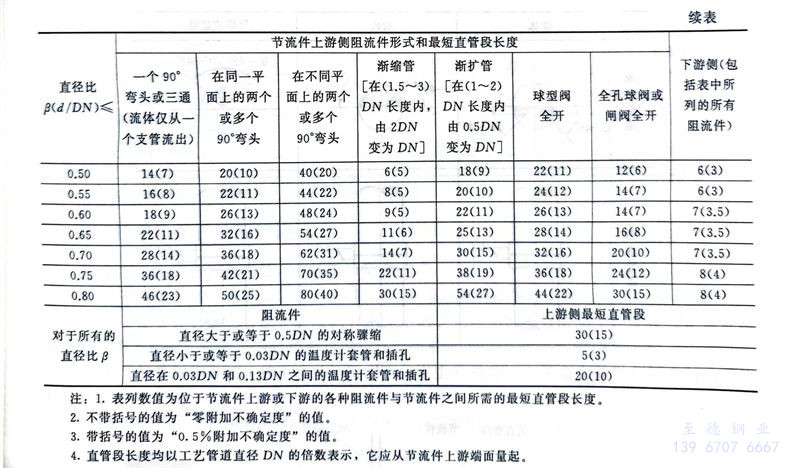

  ⑤.為了(le)保證孔(kong)板(ban)流量(liang)計測量(liang)準確，孔(kong)板(ban)前宜有15～20倍管(guan)(guan)(guan)子內徑的直(zhi)管(guan)(guan)(guan)段(duan)，孔(kong)板(ban)后有不小于5倍管(guan)(guan)(guan)子內徑的直(zhi)管(guan)(guan)(guan)段(duan)，孔(kong)板(ban)、噴嘴和文丘里(li)噴嘴所要求的上、下游側最(zui)短(duan)直(zhi)管(guan)(guan)(guan)段(duan)長度，應符合(he)ISO 5167《用壓差裝置測量(liang)管(guan)(guan)(guan)道循環交叉(cha)液體流量(liang)》的要求，見表2.44。

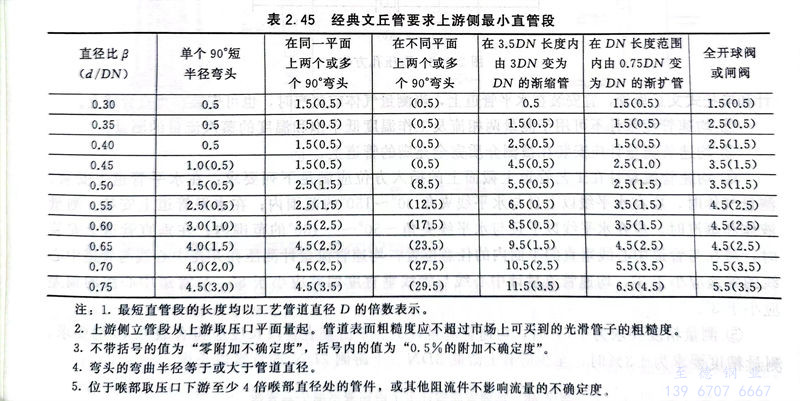

  ⑥. 經典文丘(qiu)里管(guan)所要求的(de)上游側(ce)(ce)最(zui)短(duan)直管(guan)段(duan)長(chang)度見(jian)表(biao)2.45，下游側(ce)(ce)直管(guan)段(duan)，從喉(hou)部取壓孔處起計算，應為喉(hou)管(guan)直徑(jing)的(de)4倍。

注(zhu)：1. 最短直(zhi)管段的長度均以工(gong)藝(yi)管道直(zhi)徑D的倍數表示。

      2. 上(shang)游側立管段從上(shang)游取壓口平面量起。管道表面粗(cu)糙度應不(bu)超過(guo)市場(chang)上(shang)可買到的光滑(hua)管子(zi)的粗(cu)糙度。

      3. 不帶括(kuo)號(hao)的(de)值(zhi)為(wei)“零附加(jia)不確(que)定度(du)”，括(kuo)號(hao)內的(de)值(zhi)為(wei)“0.5％的(de)附加(jia)不確(que)定度(du)”。

      4. 彎頭(tou)的彎曲半徑等于或大于管(guan)道直徑。

      5. 位(wei)于喉(hou)部取壓(ya)口下游至(zhi)少4倍喉(hou)部直徑(jing)處的管(guan)件(jian)，或(huo)其他阻流件(jian)不影響流量(liang)的不確定(ding)度。

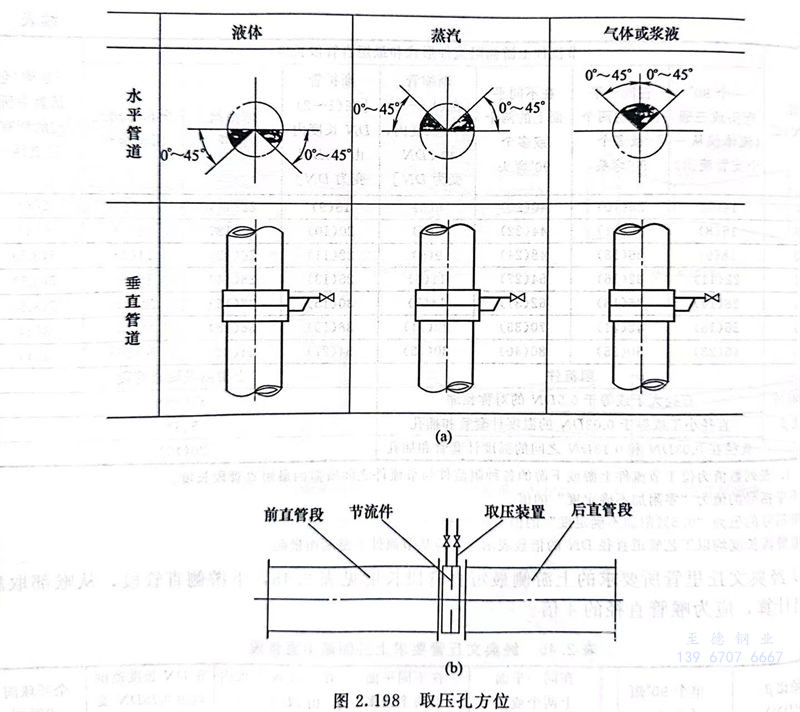

  ⑦. 取(qu)壓孔方位見(jian)圖(tu)2.198。

  ⑧. 節流(liu)裝置的上、下游直(zhi)管(guan)段范圍內(nei)，不允許有溫度(du)計(ji)(ji)套(tao)管(guan)、壓(ya)力接(jie)管(guan)、取(qu)樣(yang)接(jie)管(guan)、沖洗接(jie)管(guan)和(he)排放接(jie)管(guan)等(deng)連接(jie)口(kou)。通常流(liu)量孔(kong)板、孔(kong)板法(fa)(fa)蘭(lan)、取(qu)壓(ya)短管(guan)及(ji)根部(bu)閥由儀表(biao)專業提供(gong)。孔(kong)板法(fa)(fa)蘭(lan)與管(guan)道(dao)采(cai)用焊接(jie)。孔(kong)板法(fa)(fa)蘭(lan)、取(qu)壓(ya)短管(guan)及(ji)根部(bu)閥由管(guan)道(dao)專業設計(ji)(ji)。
