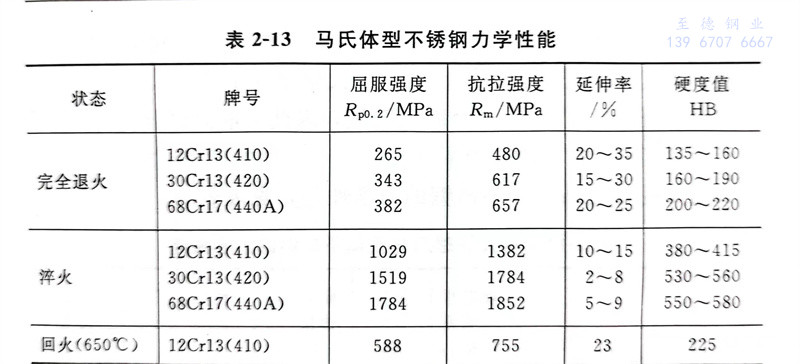

馬氏體型不銹(xiu)鋼(gang)管(guan)因為淬火而具有硬化性，根據所選取的鋼種和熱處理條件，可以獲取較大范圍內的力學性能。從香蕉視頻app下載蘋果版:12Cr13（410）不銹(xiu)鋼(gang)管到高碳(tan)68Cr17（440A）不銹(xiu)鋼(gang)管，不同熱處理(li)條件相應的(de)力學(xue)性(xing)能，見表2-13。

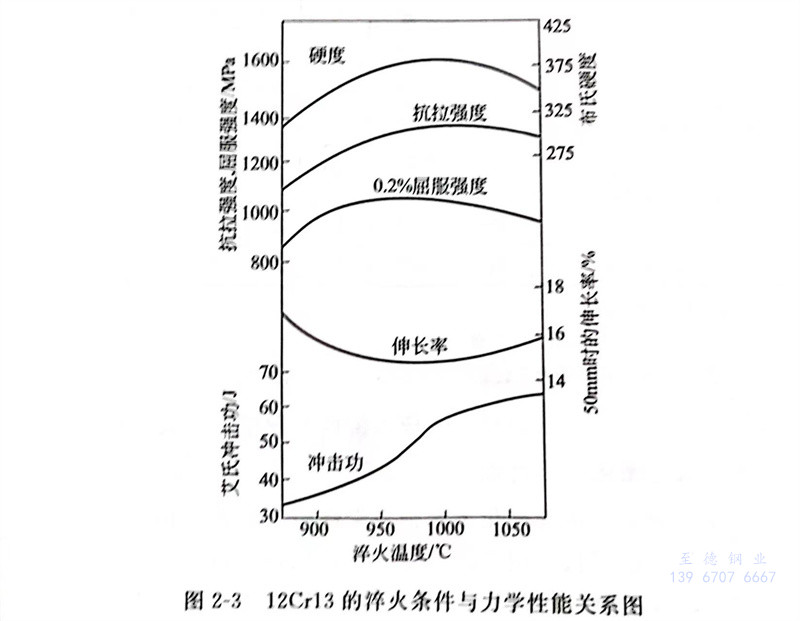

  完全退火(huo)(huo)(huo)是(shi)從(cong)變(bian)態點以上升開始，一般(ban)的(de)(de)是(shi)從(cong)800～900℃緩(huan)慢地冷(leng)卻(que)下來。含(han)碳量越(yue)高(gao)(gao)則其強(qiang)度(du)(du)也越(yue)高(gao)(gao)。淬火(huo)(huo)(huo)一般(ban)情況下是(shi)從(cong)925～1070℃開始快速(su)冷(leng)卻(que)，因(yin)為其淬火(huo)(huo)(huo)性好，無論是(shi)油冷(leng)還(huan)是(shi)水冷(leng)都可(ke)以充分硬(ying)化(hua)。但淬火(huo)(huo)(huo)溫(wen)度(du)(du)過高(gao)(gao)時，殘(can)留(liu)(liu)的(de)(de)奧氏體就多，回(hui)(hui)火(huo)(huo)(huo)以后(hou)的(de)(de)強(qiang)度(du)(du)降低。12Cr13（410）不銹鋼(gang)管(guan)的(de)(de)淬火(huo)(huo)(huo)條件與力學性能(neng)的(de)(de)關系(xi)如圖2-3所示。淬火(huo)(huo)(huo)狀態下的(de)(de)殘(can)留(liu)(liu)變(bian)形大，金相組織不穩定，所以淬火(huo)(huo)(huo)后(hou)要進行回(hui)(hui)火(huo)(huo)(huo)處理，力學性能(neng)依回(hui)(hui)火(huo)(huo)(huo)溫(wen)度(du)(du)的(de)(de)不同而變(bian)化(hua)。回(hui)(hui)火(huo)(huo)(huo)時一定要避開400～550℃這個脆化(hua)區域(yu)，因(yin)此一般(ban)只(zhi)進行250℃的(de)(de)低溫(wen)回(hui)(hui)火(huo)(huo)(huo)或(huo)700℃左右的(de)(de)高(gao)(gao)溫(wen)回(hui)(hui)火(huo)(huo)(huo)。

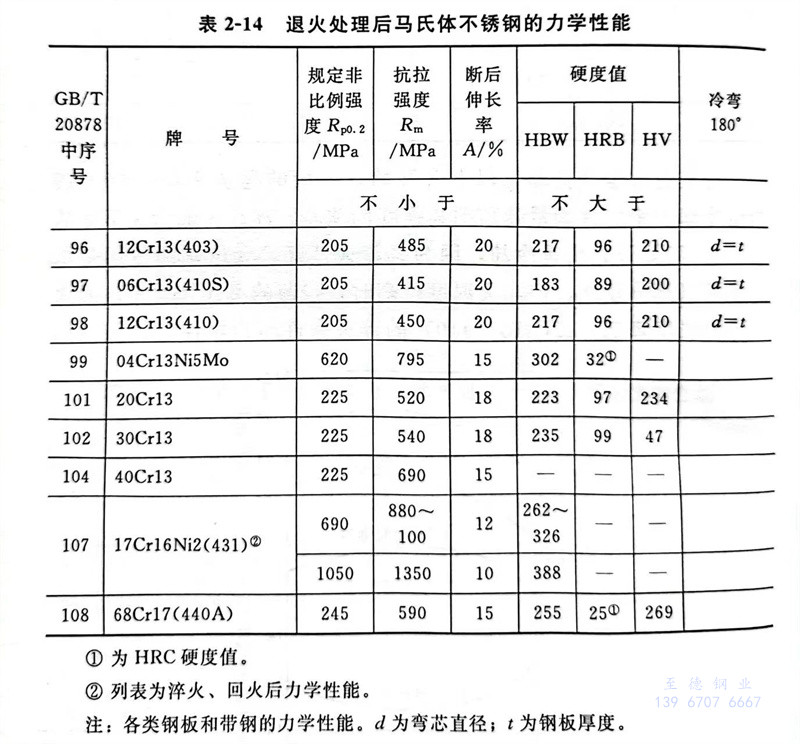

 退火(huo)處理后馬氏體不銹鋼管的力學性(xing)能，見表2-14。

      ①. 為HRC硬度值。

      ②. 列表(biao)為淬火(huo)、回火(huo)后力學(xue)性(xing)能。

  注(zhu)：各類鋼(gang)板和帶鋼(gang)的力學性能。d為(wei)彎芯直徑(jing)；t為(wei)鋼(gang)板厚度。

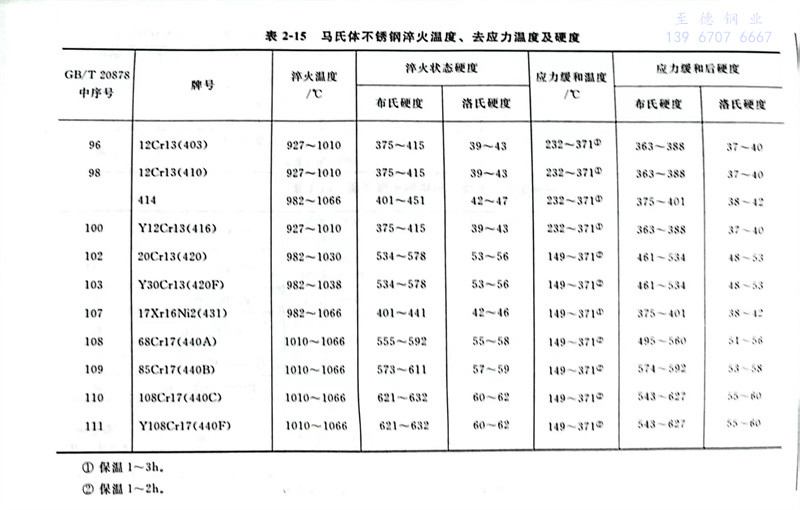

 馬氏體不銹鋼(gang)淬(cui)火(huo)溫度(du)、去應力溫度(du)及硬度(du)，見表2-15。
