強(qiang)度(du)是指(zhi)在外力(li)作用下抵(di)抗塑(su)性變形和斷裂的能力(li)。常用的強(qiang)度(du)指(zhi)標有(you)抗拉(la)強(qiang)度(du)、屈服(fu)強(qiang)度(du)和規(gui)定非比例延伸強(qiang)度(du)。
1. 規定非比例延伸(shen)強(qiang)度Rp（舊(jiu)標準σp)
規定非比例延伸率等于規定的延伸計標距百分率時的應力。使用單位符號應符合以下腳注說明所規定的百分率，如Rp0.2表示規定非比例延伸率為0.2％時的應力，等同σ0.2。
Rp=Fp/So (2-8)
式中: Fp--試樣(yang)非比(bi)例伸長為規定時的拉力，N；
So--試樣(yang)原始橫截面積，m㎡。
規定非比例(li)伸長應力是一些重要不銹鋼零件設計的力學依據(ju)。表示符(fu)號應附以(yi)角標說明，例(li)如Rp0.01、Rm0.05、Rp0.2分別表示規定比例(li)延伸率為0.01％、0.05％、0.2％時(shi)的應力。
2. 屈(qu)服強(qiang)度（力(li)學(xue)符號(hao)Rp0.2，英文縮寫YS）
當金屬材料呈(cheng)現屈服(fu)現象時，即在試驗期間達到(dao)塑性變形而力(li)不(bu)增加的應力(li)點，分(fen)為上屈服(fu)強度(du)和下屈服(fu)強度(du)，過去曾叫“屈服(fu)點”。
①. 上屈(qu)服(fu)強度是指試樣發生屈(qu)服(fu)時，應(ying)力首(shou)次下(xia)降前的最高值，符號為ReH，單位為MPa。
②. 下屈(qu)服強度是指屈(qu)服期間(jian)不計初始瞬(shun)時效應的最低應力，符號為ReL，單位(wei)為MPa。
3. 抗拉強度（力學符(fu)號，英文縮寫TS）
拉伸試驗時，最大力(Fm)除以試樣原始橫截面積（So）即為材料的最大應力，等同原σb。符號為Rm，單位為MPa。

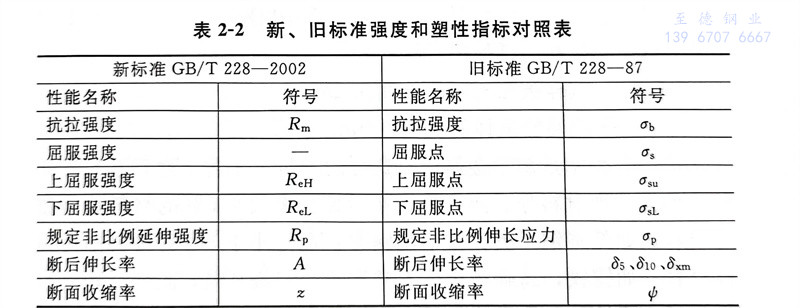

強(qiang)度和塑性指標(biao)的新(xin)、舊標(biao)準對照見表2-2。
4. 屈強(qiang)比
屈(qu)強(qiang)(qiang)比(bi)(bi)是指屈(qu)服強(qiang)(qiang)度與(yu)抗(kang)拉強(qiang)(qiang)度之(zhi)比(bi)(bi)值。屈(qu)強(qiang)(qiang)比(bi)(bi)對(dui)材(cai)料(liao)沖壓成(cheng)形(xing)性(xing)能影(ying)響很(hen)大，屈(qu)強(qiang)(qiang)比(bi)(bi)小，材(cai)料(liao)由(you)屈(qu)服到破裂的塑(su)性(xing)變形(xing)階段長，成(cheng)形(xing)過程中發生斷裂的危險性(xing)小，有利于沖壓成(cheng)形(xing)。
一般來講，較小的屈(qu)強(qiang)比對(dui)材料在各種成形工(gong)藝中的抗破(po)裂性都(dou)有利。

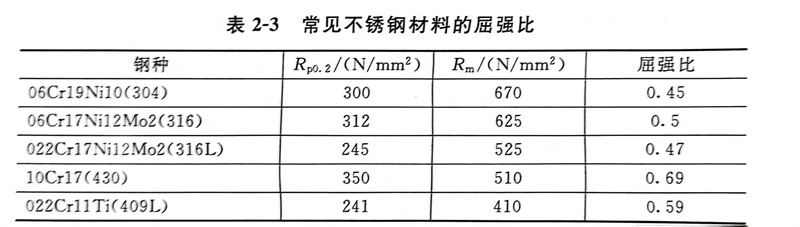

常見(jian)不銹鋼(gang)材料的(de)屈強比，見(jian)表2-3。
