1. 應變硬化(hua)指數（n）
應變(bian)硬化(hua)指數就是(shi)通常所說(shuo)的(de)n值，它是(shi)表示材(cai)料(liao)冷(leng)作(zuo)硬化(hua)現(xian)象的(de)一個(ge)指標(biao)，應變(bian)硬化(hua)指數可(ke)以反映材(cai)料(liao)的(de)沖(chong)壓成形性能。
應變硬化(hua)指數大，顯示材(cai)料的(de)局(ju)部(bu)應變能力強(qiang)，防止(zhi)材(cai)料局(ju)部(bu)變薄(bo)的(de)能力就強(qiang)，使(shi)得變形分布趨于均(jun)勻化(hua)，材(cai)料成形時的(de)總體成形極限高(gao)。
2. 晶(jing)粒度（N）
a. 定義
①. 晶粒(li)度（Gain Size）
晶粒大(da)小的量(liang)度(du)(du)(du)。通(tong)常使用(yong)長(chang)度(du)(du)(du)、面積(ji)、體積(ji)或晶粒度(du)(du)(du)級別數來表示不(bu)同方(fang)法(fa)評定或測定的晶粒大(da)小，而使用(yong)晶粒度(du)(du)(du)級別數表示的晶粒度(du)(du)(du)與測量(liang)方(fang)法(fa)和(he)計量(liang)單位(wei)無關。
②. 晶粒(li)度級(ji)別
顯微晶粒度級(ji)別數(shu)G：在100倍下 645.16m㎡（lin2）面積內包含的晶粒個數(shu)N與G有如下關系：
N=2G-1
式中
N-放大100倍時平均(jun)每6.45(lin2)內所(suo)含晶粒數目(mu)。
宏觀(guan)晶粒(li)度級別數Gm：在1倍下645.16m㎡（lin2）面積內包含(han)的(de)晶粒(li)個數N與(yu)m有如(ru)下關系(xi)：
N=2Gm-1
b. 解釋與應用(yong)
晶(jing)粒度N級別越(yue)(yue)高(gao)，單位(wei)截面積上的(de)晶(jing)粒數越(yue)(yue)多，材料的(de)晶(jing)粒就越(yue)(yue)細，強度越(yue)(yue)大(da)。
晶粒(li)較大時，有利(li)于(yu)提高材(cai)料的塑性(xing)應(ying)變率（r），并降低屈(qu)強(qiang)比(bi)和屈(qu)服伸長。但晶粒(li)較大時，它(ta)們在材(cai)料表(biao)層取(qu)向不同，變形(xing)量差異比(bi)較明顯，材(cai)料表(biao)面易出現(xian)“橘(ju)皮”現(xian)象。細化晶粒(li)可減(jian)輕橘(ju)皮現(xian)象發生，但晶粒(li)過細，r值(zhi)會減(jian)小，屈(qu)強(qiang)比(bi)和屈(qu)服伸長都會增大，不利(li)于(yu)成形(xing)。
06Cr19Ni10（304）鋼種的晶粒度一般要求在7～9級之間。
3. 塑性應(ying)變率(lv)（r）
r是(shi)(shi)沿板(ban)(ban)面(mian)方向的(de)應變與沿厚度方向上(shang)的(de)應變的(de)相(xiang)對比值，稱為塑性(xing)應變率。是(shi)(shi)衡(heng)量板(ban)(ban)材(cai)各(ge)向異(yi)性(xing)程度的(de)指標，也就是(shi)(shi)常說的(de)判斷板(ban)(ban)材(cai)深沖性(xing)能好壞的(de)重要指標。各(ge)向異(yi)性(xing)的(de)產生(sheng)，實(shi)際上(shang)是(shi)(shi)兩種因素的(de)綜合的(de)產物，一(yi)是(shi)(shi)組織的(de)方向性(xing)，另一(yi)是(shi)(shi)結(jie)構的(de)方向性(xing)。
4. 質量熱容、楊氏(shi)模量和磁(ci)性
質量熱容是(shi)指將單位(wei)質量的物(wu)質使(shi)其升高單位(wei)溫度所必需(xu)的熱量。
楊(yang)氏模(mo)量是(shi)(shi)指材料在彈性(xing)極限內(nei)(nei)正應力同線(xian)應變的比值，它是(shi)(shi)反映材料的剛(gang)度，是(shi)(shi)度量物體在彈性(xing)范圍內(nei)(nei)受力時(shi)變形大(da)小的因素之一。
磁性(xing)是(shi)指物體能吸引鐵、鈷和鎳等物質的(de)性(xing)質，具有(you)磁性(xing)的(de)物體稱為磁體。

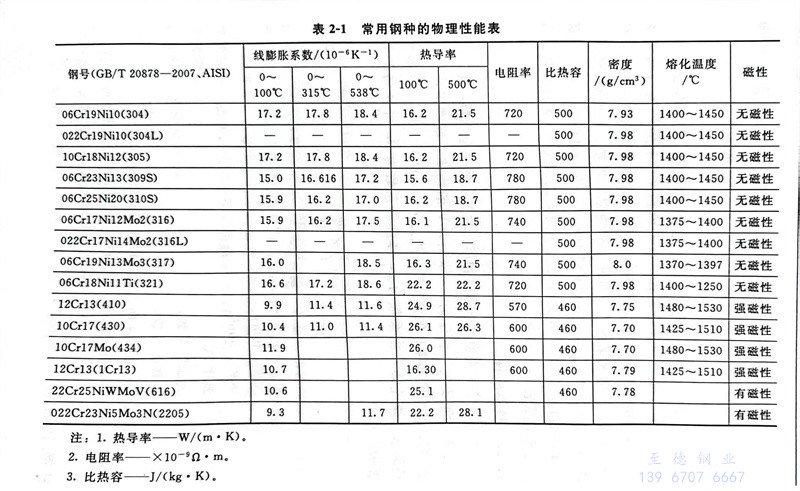

常用不銹(xiu)鋼(gang)(gang)主要鋼(gang)(gang)種的(de)物(wu)(wu)(wu)理性(xing)能，列于表(biao)2-1，更多不銹(xiu)鋼(gang)(gang)鋼(gang)(gang)種的(de)物(wu)(wu)(wu)理性(xing)能，請查閱附錄附表(biao)2部(bu)分不銹(xiu)鋼(gang)(gang)和耐(nai)熱鋼(gang)(gang)牌號(hao)的(de)物(wu)(wu)(wu)理性(xing)能參數表(biao)。
5. 加工誘變馬氏體轉變點Md（30／50）
a. 不銹鋼冷作硬(ying)化定(ding)義
Md(30/50)=551-462[C+N]-9.2[Si]-8.1[Mn]-13.7[Cr]-29[Ni+Cu]-18.5[Mo]-65[Nb]
Md（30／50）是表示經30％的冷變形后生成50％馬氏體的溫度。
馬氏體轉變點Md（30／50）越低，在冷加工變形過程中誘變馬氏體不容易產生，冷作硬化程度小，越有利于拉深成形。其中Ni含量對誘變馬氏體轉變點的影響是最明顯的，Ni含量高，馬氏體轉變點降低，材料在冷變形過程中硬化程度小。
b. 冷作(zuo)硬化(hua)產生的原(yuan)理
不銹鋼的冷作硬化現象主要(yao)是(shi)由兩種(zhong)原因引(yin)(yin)起(qi)的：一(yi)種(zhong)是(shi)位(wei)錯增多(duo)引(yin)(yin)起(qi)的加(jia)(jia)工硬化；一(yi)種(zhong)是(shi)組織轉變（奧氏體(ti)轉變為馬氏體(ti)轉變）引(yin)(yin)起(qi)的加(jia)(jia)工硬化。
對06Cr19Ni10（304）鋼種而言，加工變形(xing)過程中(zhong)不會發生(sheng)組織轉變，其冷(leng)作硬(ying)化現(xian)象全部是由(you)位錯的增多(duo)引起的。
06Cr19Ni10（304）鋼種(zhong)在冷變(bian)形過程(cheng)中兩種(zhong)硬(ying)化現(xian)象(xiang)都(dou)存在，而且組織轉變(bian)引(yin)起的硬(ying)化是(shi)(shi)主要(yao)的，這也是(shi)(shi)奧氏體(ti)不銹(xiu)鋼的冷作(zuo)硬(ying)化現(xian)象(xiang)比鐵素體(ti)不銹(xiu)鋼要(yao)明顯(xian)、加工硬(ying)化系數(shu)（n值(zhi)）大的原(yuan)因。
