目前應用的不(bu)銹鋼，按基體組織大致可分為以下幾類。

1. 奧氏體不銹鋼

    特點是具有單相奧氏體組織，有時因成分偏析或處理不當，會有少量的δ鐵素體。如鉻鎳奧氏體不銹鋼（07Cr19Ni11Ti、022Cr19Ni10）、鉻錳氮奧氏體不銹鋼（12Cr17Mn6Ni5N）等。

2. 鐵素體不銹鋼

    這類鋼在加熱和冷(leng)卻時都(dou)不(bu)發(fa)生α?γ相變，始終保持鐵(tie)素體組織(zhi)，如06Cr11Ti、008Cr27Mo等。

3. 馬氏(shi)體(ti)不銹(xiu)鋼

    包括碳含量在0.05％～0.45％的各種Cr13型不銹鋼。除C含量＜0.10％者外，高溫時都是單相奧氏體，淬火后得到馬氏體組織。C含量＜0.10％的06Cr13鋼以及14Cr17Ni2鋼，在高溫時為γ＋δ，淬火后為馬氏體＋δ鐵素體的復相組織，習慣上也將它們歸屬于馬氏體不銹鋼類。此外，高碳的不銹軸承鋼95Cr18也屬此類。

4. 奧氏體+鐵素體雙相不銹(xiu)鋼

    在此類鋼中，如果稱為奧氏體+鐵素體雙相鋼，則是奧氏體相對量多；如果稱為鐵素體十奧氏體雙相鋼，則是δ鐵素體的相對量多，如 12Cr21Ni5Ti、022Cr19Ni5Mo3Si2等雙相鋼，其中δ鐵素體的量達50％～70％。

5. 沉淀硬化型不(bu)銹鋼

  具有馬氏體(ti)十鐵素體(ti)的基(ji)體(ti)再加金(jin)屬化(hua)(hua)合物(wu)強化(hua)(hua)相的組(zu)織；或者(zhe)是(shi)馬氏體(ti)基(ji)體(ti)加金(jin)屬化(hua)(hua)合物(wu)強化(hua)(hua)相的組(zu)織，如07Cr17Ni7Al、09Cr17Ni5Mo3N等(deng)鋼。

  為了(le)簡便起見，將鐵(tie)素(su)體形成(cheng)元素(su)折合(he)成(cheng)鉻(ge)的(de)作用(yong)，將奧(ao)氏體形成(cheng)元素(su)折合(he)成(cheng)鎳的(de)作用(yong)，而(er)制(zhi)成(cheng)鉻(ge)當(dang)量［Cr］和(he)(he)鎳當(dang)量［Ni］圖，來表明(ming)鋼的(de)實際成(cheng)分(fen)和(he)(he)得到的(de)組(zu)織狀態。

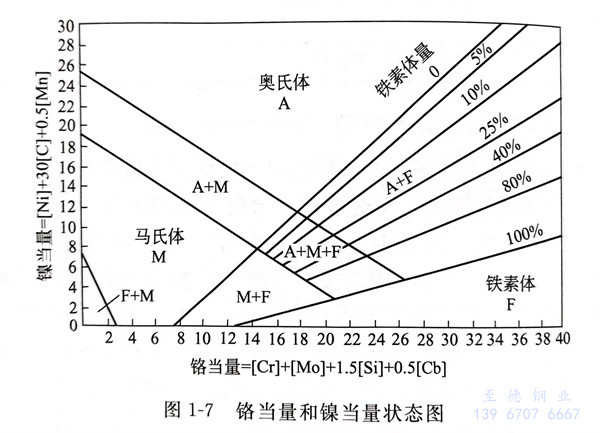

  圖1-7為(wei)鉻(ge)當(dang)量和鎳當(dang)量狀態圖，該圖適用于(yu)Cr-Ni鋼系統(tong)，可(ke)以根據鋼的化(hua)學成分(fen)換算成鉻(ge)當(dang)量和鎳當(dang)量，來估計鋼的組織狀態。
