①. 集液包應(ying)設置在下列場合(he)

  a. 飽和蒸汽管道的末端或最低點，蒸汽伴熱管的末端，如果蒸汽管道較長時，每隔一定距離亦應設疏水閥；飽和蒸汽管道的每個立式“T”形補償器前或最低點。

  b. 飽和蒸汽系統的減壓閥前和調節閥前。

  c. 蒸汽分水器及蒸汽加(jia)熱設備等下部(bu)。

  d. 經常(chang)處于熱(re)備(bei)用狀(zhuang)態的設備(bei)進氣管的最低點。

  e. 擴容器的(de)下部，分(fen)汽缸（蒸汽分(fen)配管(guan)）的(de)下部以及水平安裝的(de)波(bo)紋補償(chang)器的(de)波(bo)峰下部。

  f. 蒸(zheng)汽水平管的低(di)點處。

  g. 裝置邊界(jie)蒸汽管線切斷閥之前。

②. 水(shui)平敷設(she)的長(chang)蒸汽管應設(she)集液包(bao)，其間隔(ge)為：

  a. 在裝置內，飽(bao)和(he)蒸(zheng)汽宜為80m，過熱蒸(zheng)汽宜為160m；

  b. 在裝置外，順(shun)坡時宜(yi)為(wei)300m，逆坡時宜(yi)為(wei)200m。

③. 管廊上(shang)蒸(zheng)汽總管末端的集(ji)液包配管應(ying)考慮以(yi)下(xia)要求(qiu)。

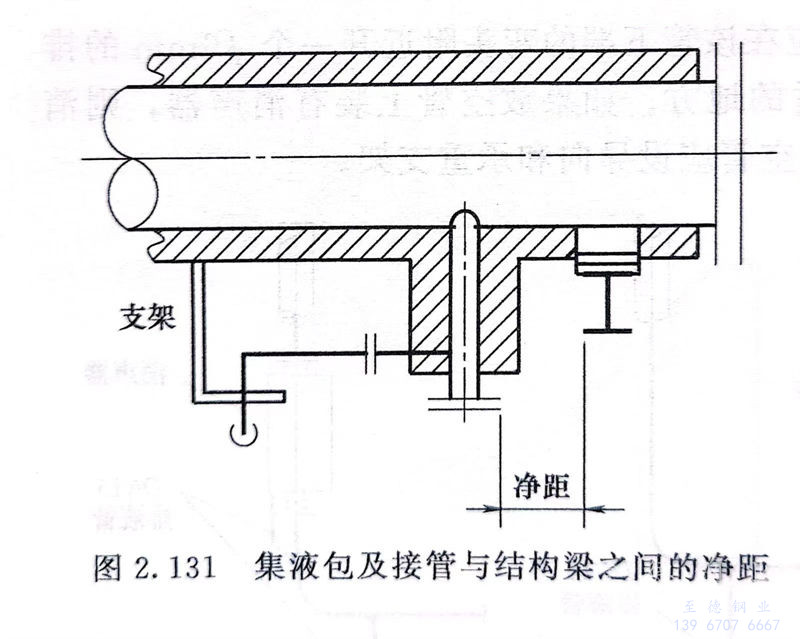

  a. 集液包及(ji)接管(guan)與梁之間的凈距離應大于(yu)熱位移量及(ji)保溫所(suo)需的空(kong)間，一般不小于(yu)200mm，見圖2.131。

  b. 集液包的(de)冷凝(ning)水(shui)出(chu)(chu)口管(guan)的(de)方位不宜向管(guan)廊梁(liang)的(de)一側引(yin)出(chu)(chu)，同時避免與管(guan)廊下層(ceng)管(guan)道(dao)相碰(peng)。疏水(shui)閥應布置(zhi)在(zai)不影響通行的(de)地方。

  c. 集液(ye)包的冷(leng)凝(ning)水出(chu)口管(guan)的走向，除考(kao)慮管(guan)道柔性要求外，還要考(kao)慮便于設置管(guan)道支架(jia)及(ji)疏水閥組(zu)的支架(jia)。

  d. 在蒸汽主管(guan)的位(wei)移(yi)較大時，靠近主管(guan)的小(xiao)管(guan)支(zhi)架應盡量利用(yong)主管(guan)生根，以減小(xiao)相對位(wei)移(yi)。

  e. 蒸(zheng)汽管(guan)徑(jing)小(xiao)于(yu)DN80時，根據項目要求可(ke)(ke)不必采用集液包(bao)，僅設低點(dian)排放至(zhi)疏水閥即可(ke)(ke)。

④. 集(ji)液包的結(jie)構。

  a. 集液包(bao)的冷凝(ning)水(shui)出(chu)口管線應設(she)切(qie)斷閥或蒸汽疏水(shui)閥組。

  b. 集(ji)液(ye)(ye)包通常采用(yong)(yong)標準管件組合而(er)成，應符一(yi)合管道等(deng)級規定。集(ji)液(ye)(ye)包下端(duan)宜(yi)用(yong)(yong)法蘭蓋(gai)，兼(jian)作吹掃用(yong)(yong)。也(ye)可以用(yong)(yong)焊接管帽，但需增加排液(ye)(ye)口。

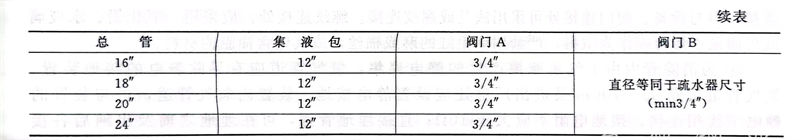

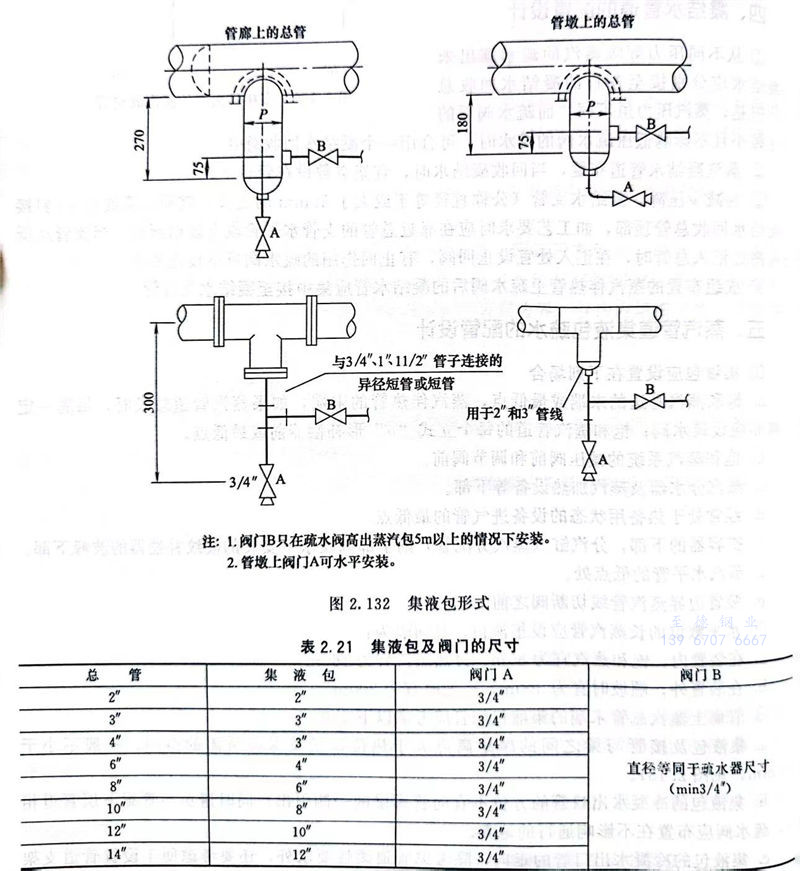

  c. 根據蒸汽主(zhu)管(guan)的(de)管(guan)徑范(fan)圍組(zu)合形式(shi)，集液包形式(shi)見圖2.132、表2.21所示。
