在不銹鋼管件與管子采用對焊連接的對焊管件中，除無縫鋼管對焊管件外，不(bu)銹鋼(gang)管件(jian)可采用鋼板或鋼帶經過冷加工或熱加工成形。根據公稱尺寸和制造方法的不同，允許在殼體上有一條或兩條以上縱向焊縫的焊件，稱為鋼板制不銹鋼對焊管件。

1. 管件的制(zhi)造(zao)

 a. 管(guan)件(jian)可采用(yong)鋼(gang)(gang)板或(huo)鋼(gang)(gang)帶經過冷加(jia)工或(huo)熱(re)加(jia)工成形。

    根據公稱尺寸和制(zhi)造(zao)方法的不同，允許在殼體上(shang)有(you)一條(tiao)或(huo)兩條(tiao)及(ji)兩條(tiao)以上(shang)縱向焊縫。

 b. 管件(jian)上焊縫的位(wei)置應(ying)符合下列(lie)要(yao)求：

      對彎頭、異徑接頭和三通，當(dang)DN≤450時，其本(ben)體上宜(yi)有一條縱焊(han)縫(feng)(feng)；當(dang)DN≥500時，其本(ben)體上可有兩條或兩條以上的縱焊(han)縫(feng)(feng)。當(dang)采用多條焊(han)縫(feng)(feng)時，焊(han)縫(feng)(feng)的位(wei)置(zhi)和焊(han)接要求應符合GB 150《鋼制壓力(li)容器》的相關要求。

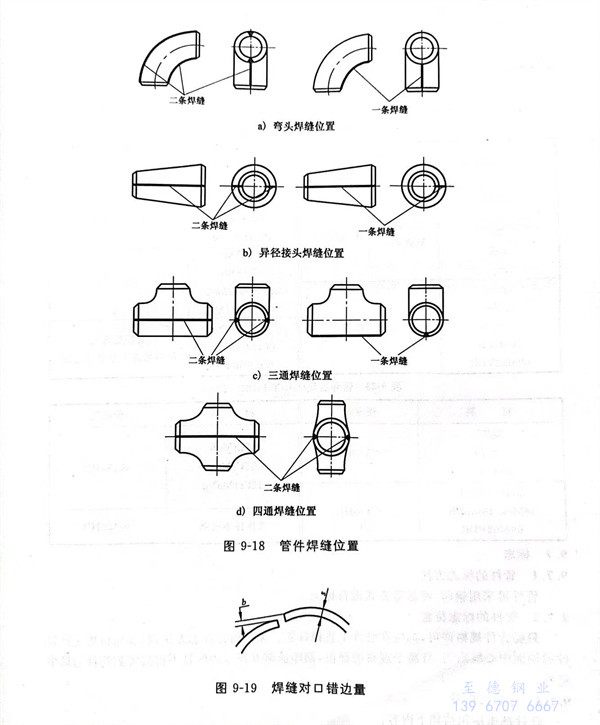

     不銹鋼(gang)管件焊縫位置見圖(tu)9-18。

    管(guan)(guan)帽(mao)(mao)可由兩塊(kuai)對接(jie)的鋼板制(zhi)成，對接(jie)焊縫距管(guan)(guan)帽(mao)(mao)中心(xin)線不應大于管(guan)(guan)帽(mao)(mao)外(wai)徑(jing)的四分之一(yi)。

 c. 管件的(de)焊接(jie)應(ying)符(fu)合下列要求(qiu)：

  應符合GB 150、JB 4708《鋼制壓力(li)容(rong)器(qi)焊(han)接(jie)工藝評(ping)定》、JB 4709《鋼制壓力(li)容(rong)器(qi)焊(han)接(jie)規程》的有(you)關要求；

  不(bu)銹鋼管件本體的(de)(de)(de)焊(han)縫(feng)應為(wei)對接(jie)焊(han)縫(feng)。焊(han)縫(feng)的(de)(de)(de)對接(jie)坡口尺(chi)寸應符(fu)合(he)GB／T 985《氣焊(han)、手工電弧(hu)焊(han)及氣體保護焊(han)焊(han)縫(feng)坡口的(de)(de)(de)基(ji)本形式與(yu)尺(chi)寸》或GB／T 986《埋(mai)弧(hu)焊(han)焊(han)縫(feng)坡口的(de)(de)(de)基(ji)本形式和尺(chi)寸》的(de)(de)(de)要求；

  坡(po)口的(de)(de)(de)加工宜采用機械方法(fa)。如(ru)用熱切(qie)割(ge)法(fa)，必須去除坡(po)口表面的(de)(de)(de)氧化皮，并將影響焊接(jie)質量的(de)(de)(de)凸凹不平(ping)處打磨平(ping)整；

  焊縫的(de)對(dui)口錯邊量b≤10％s，且不得大于2mm，見圖9-19。

d. 制造工藝應保證管件在成形(xing)時，其圓弧過渡部分外(wai)形(xing)圓滑(hua)。

2. 管件的熱處理

  a.采用冷加工成形的不銹鋼(gang)管件，成形后(hou)應進行消(xiao)除應力的熱處理。

  b.采用熱加工成形的不銹鋼(gang)(gang)管件(jian)，對(dui)鉻鉬鋼(gang)(gang)和不銹鋼(gang)(gang)材(cai)(cai)料(liao)，應(ying)進行熱處理；對(dui)碳素鋼(gang)(gang)材(cai)(cai)料(liao)，其(qi)最終成形溫度低于750℃時，應(ying)進行熱處理。

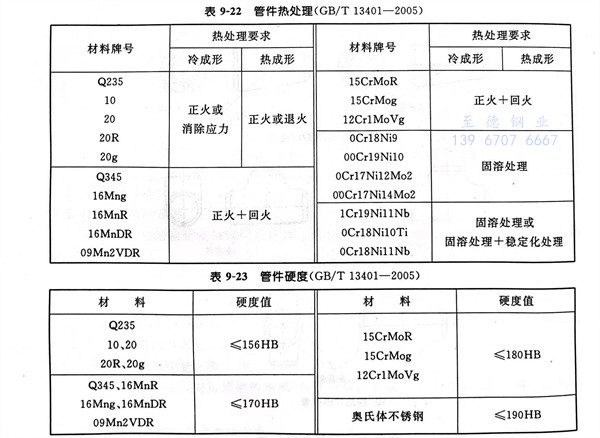

  c. 成(cheng)形的不(bu)銹鋼管件熱處理方式見表9-22，管件的硬度(du)值應符合表9-23的要求。

  d. 奧氏體不銹鋼管件(jian)熱處理后應進行酸洗鈍化處理。
