管件的(de)尺(chi)寸分為以米(mi)制(zhi)單位(wei)表(biao)示(shi)的(de)管件和(he)以英(ying)制(zhi)單位(wei)表(biao)示(shi)的(de)管件兩個系列(lie)。

在米制單位表示的管件尺寸中(zhong)，管件端部外(wai)徑(jing)（即與管子(zi)外(wai)徑(jing)相配的坡口(kou)處外(wai)徑(jing)）分為Ⅰ及(ji)Ⅱ兩個系(xi)列，Ⅰ系(xi)列為國際通用系(xi)列。

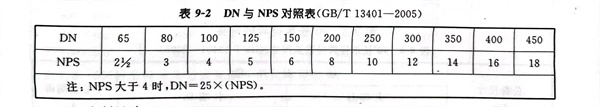

由于(yu)米制(zhi)(zhi)單位和英(ying)制(zhi)(zhi)單位的(de)(de)(de)管件不能做到精確的(de)(de)(de)等(deng)同，因此使用(yong)者(zhe)必須分(fen)別(bie)采用(yong)兩種單位制(zhi)(zhi)。對(dui)于(yu)尺(chi)寸為米制(zhi)(zhi)單位的(de)(de)(de)管件，其公(gong)稱(cheng)尺(chi)寸用(yong)DN表示(shi)(shi)；對(dui)于(yu)尺(chi)寸為英(ying)制(zhi)(zhi)單位的(de)(de)(de)管件，其公(gong)稱(cheng)尺(chi)寸用(yong)NPS表示(shi)(shi)。兩者(zhe)之間(jian)的(de)(de)(de)關系見表9-2。

1. 米(mi)制尺(chi)寸

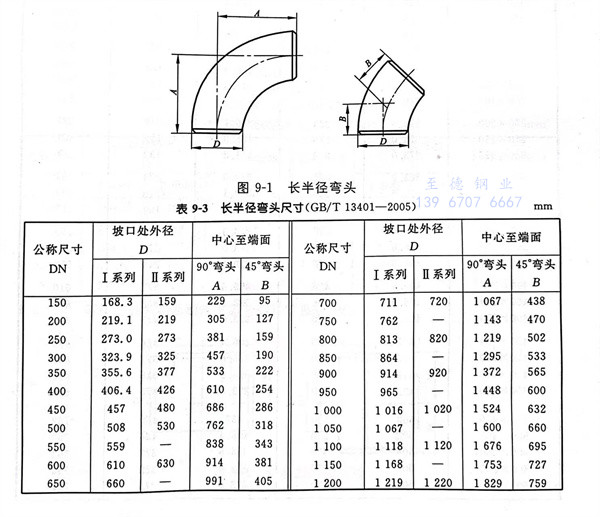

長(chang)半徑彎(wan)頭型式見圖 9-1，尺寸見表(biao) 9-3 。

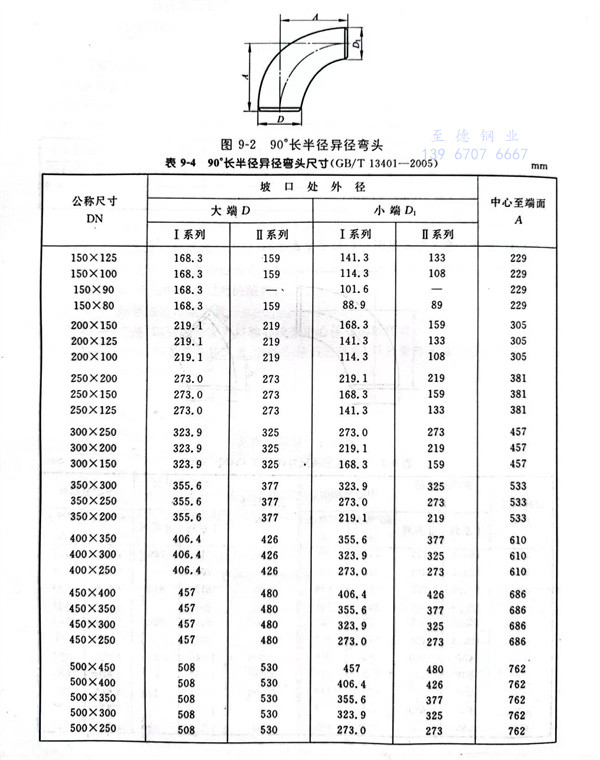

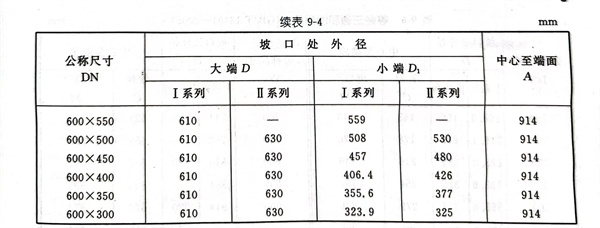

90°長半徑彎頭型(xing)式(shi)見圖 9-2，尺寸(cun)見表 9-4 。

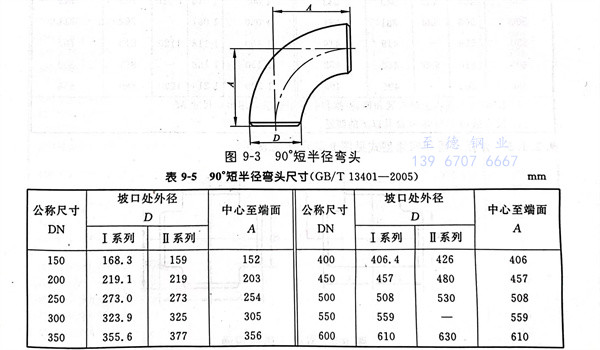

90°短半徑彎頭型式見圖 9-3，尺寸見表 9-5 。

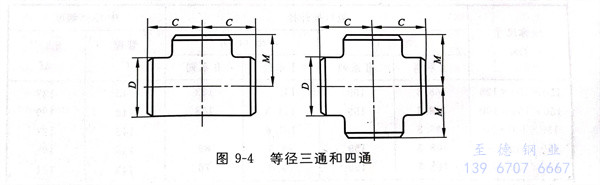

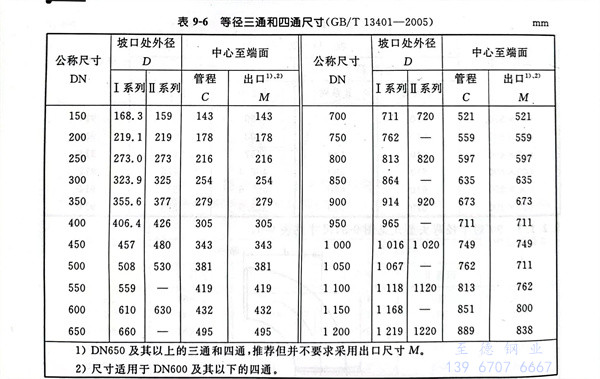

等(deng)徑三通和四(si)通型式(shi)見(jian)圖(tu) 9-4，尺(chi)寸見(jian)表(biao) 9-6 。

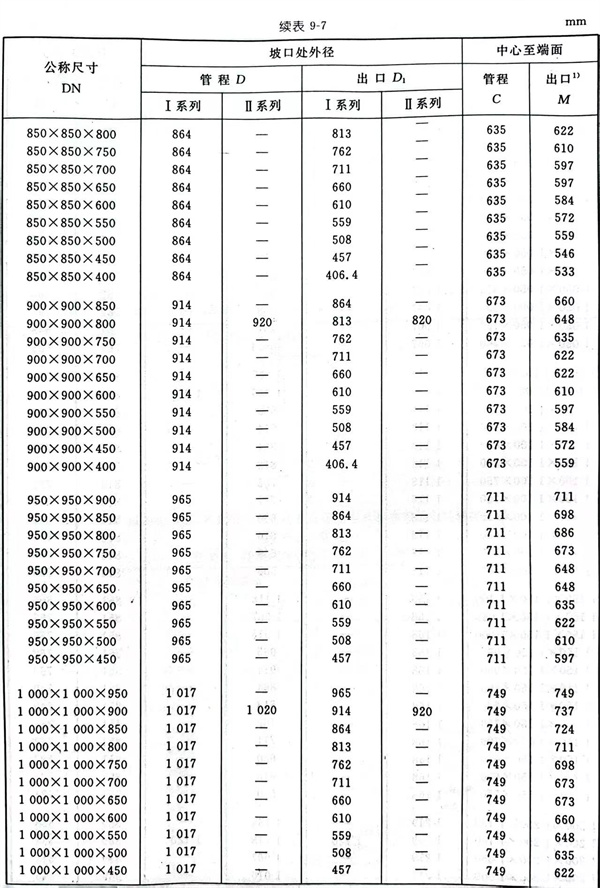

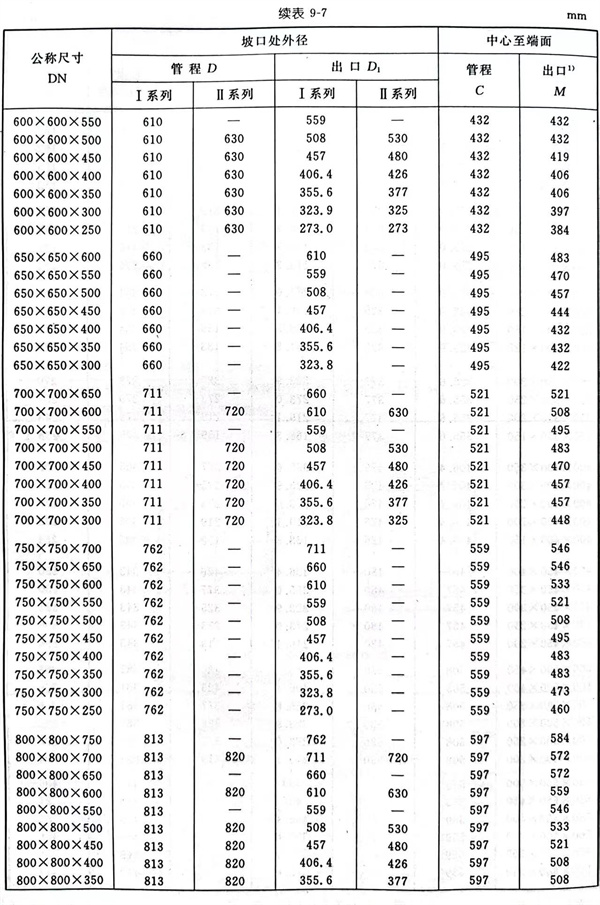

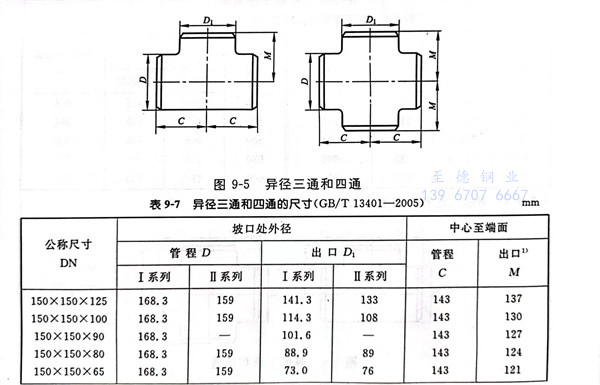

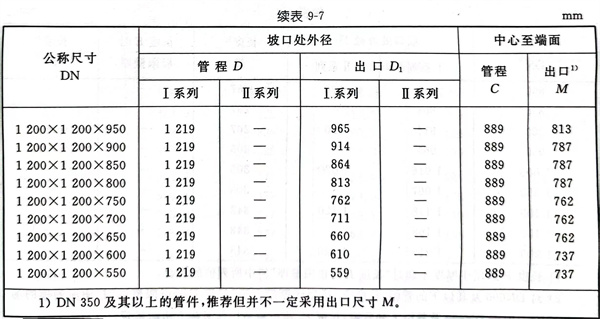

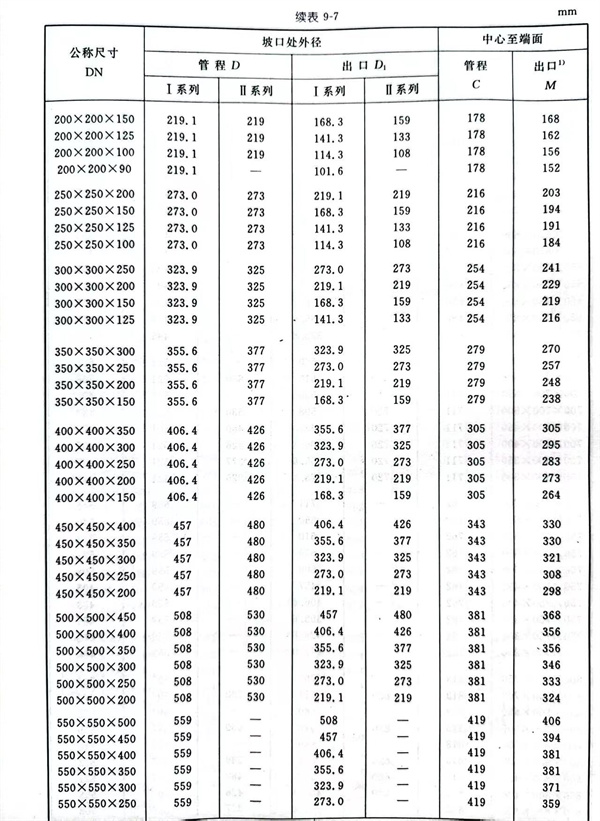

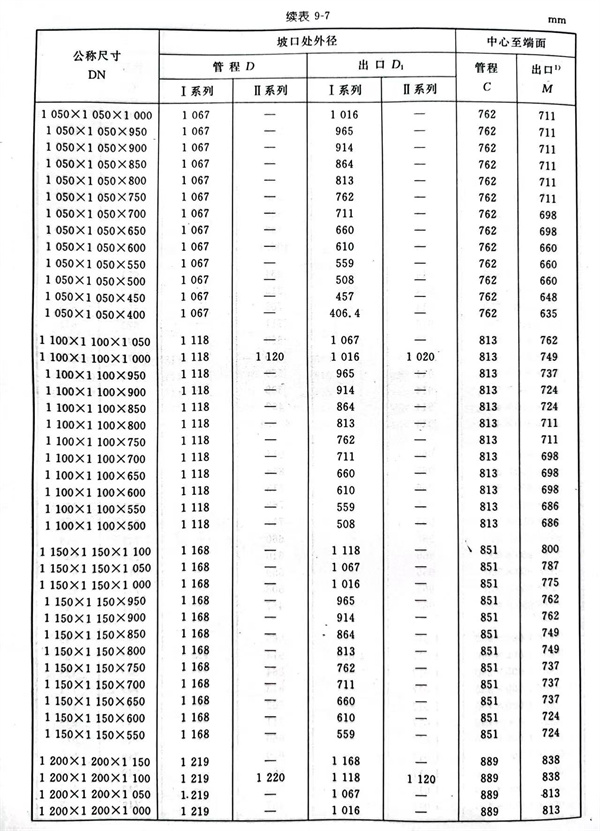

異徑三(san)通(tong)和四通(tong)型式見圖 9-5，尺(chi)寸見表 9-7 。

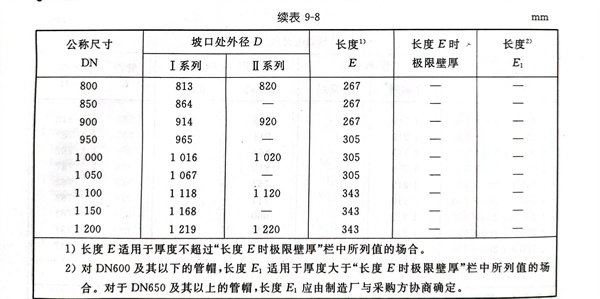

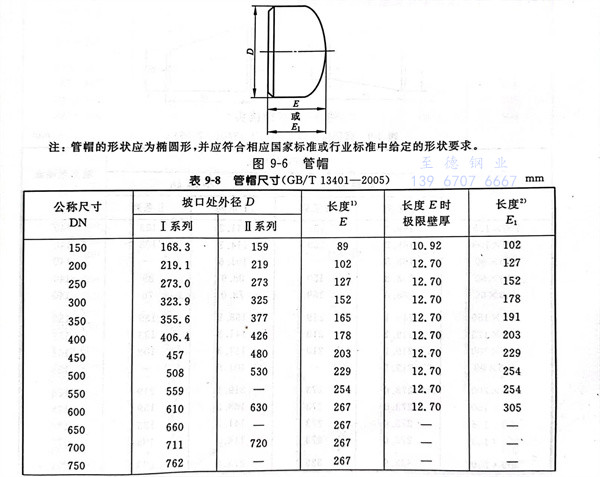

管帽型(xing)式見(jian)圖 9-6，尺寸(cun)見(jian)表(biao) 9-8 。

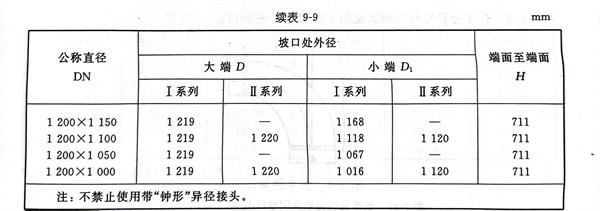

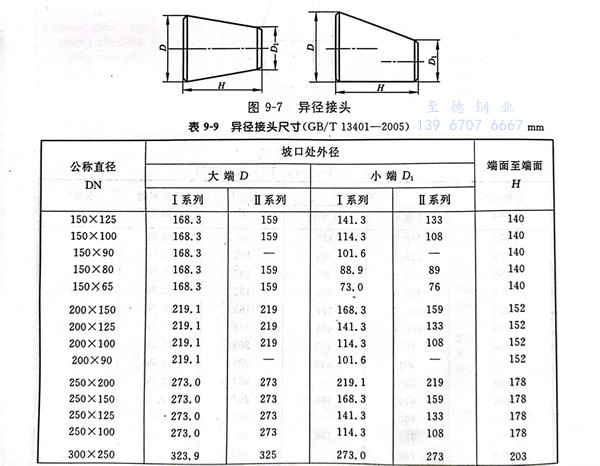

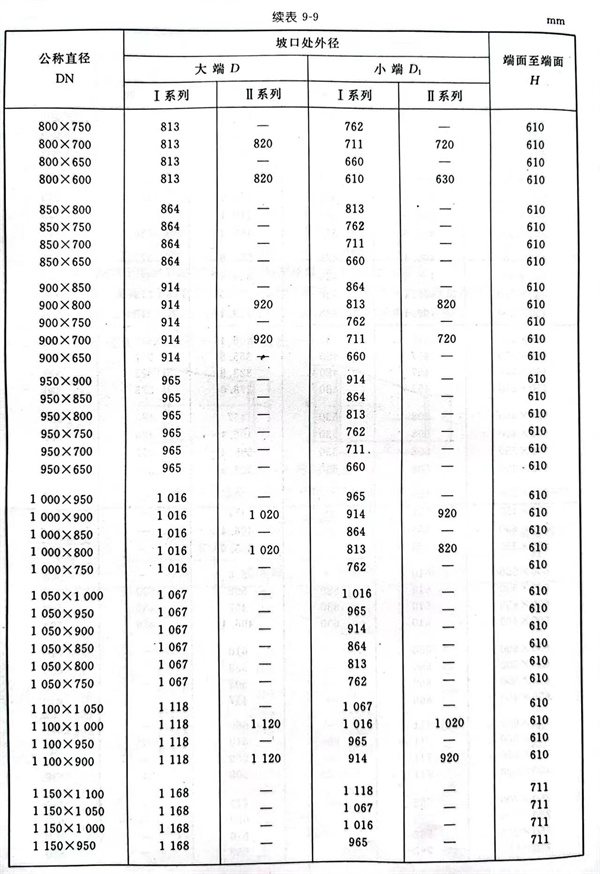

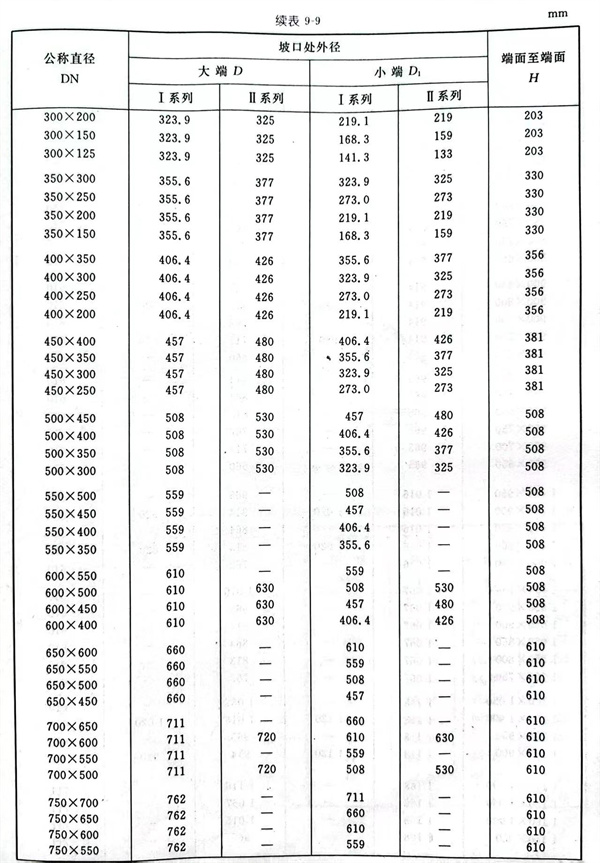

異徑接頭型式見(jian)圖 9-7，尺寸見(jian)表 9-9 。

2. 英制尺寸

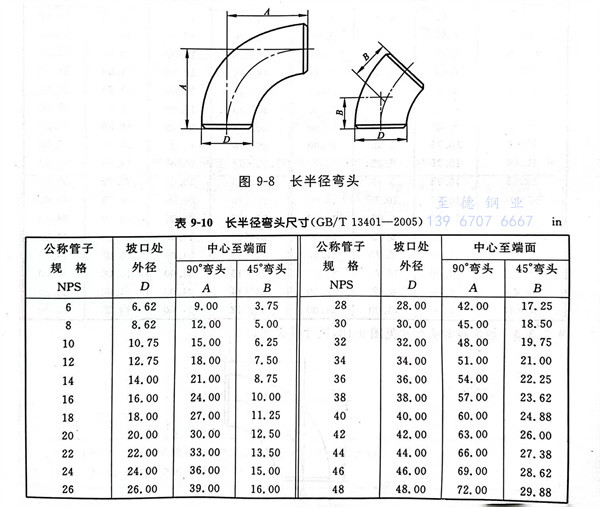

長半(ban)徑(jing)彎頭(tou)型式見(jian)圖 9-8，尺寸見(jian)表 9-10 。

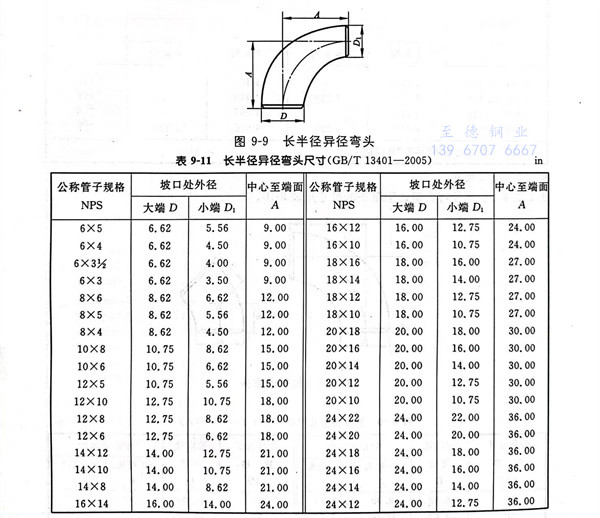

長半徑(jing)彎(wan)頭(tou)型式(shi)見圖 9-9，尺(chi)寸見表 9-11 。

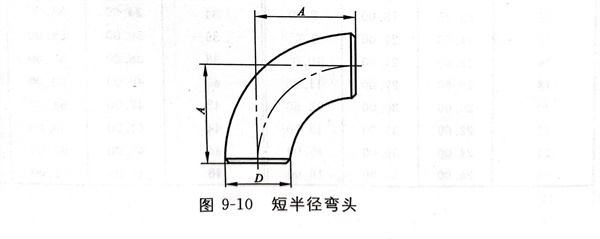

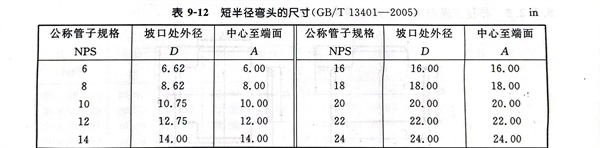

短半(ban)徑彎頭型式見圖 9-10，尺寸(cun)見表(biao) 9-12 。

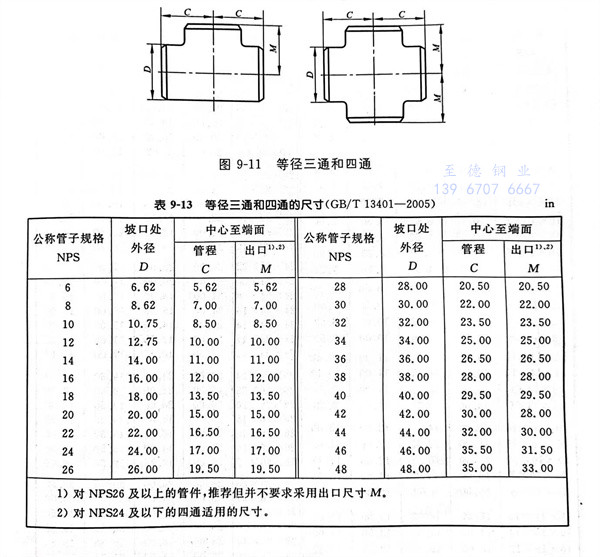

等徑三通(tong)和四(si)通(tong)型(xing)式見圖 9-11，尺寸見表 9-13 。

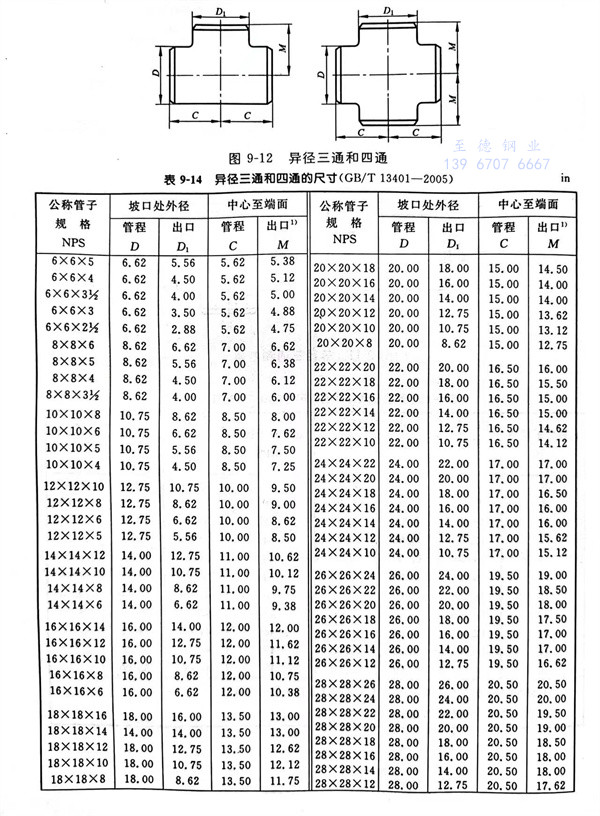

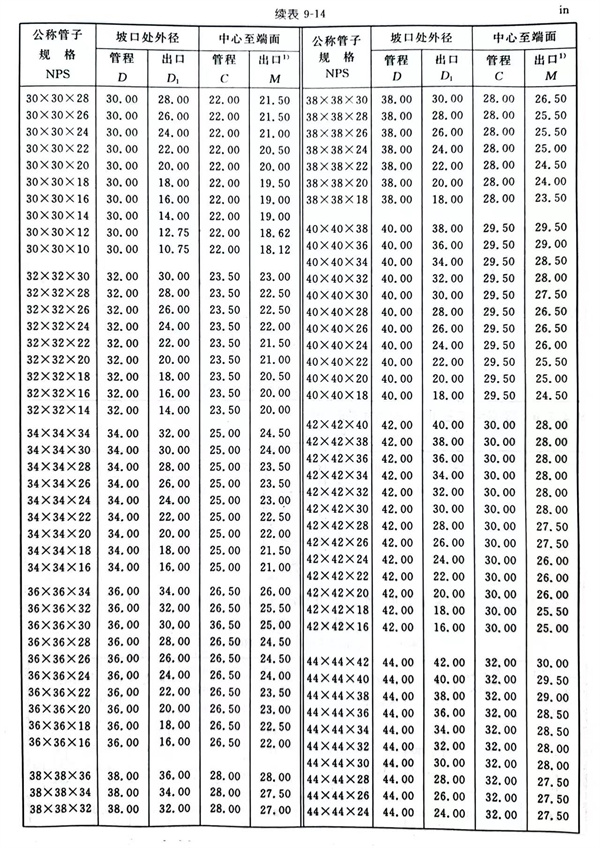

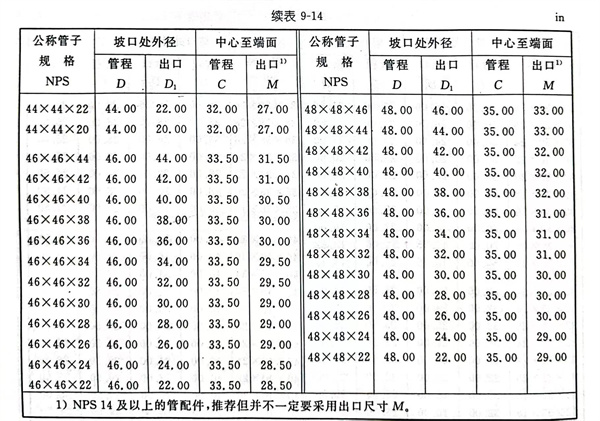

異徑三(san)通(tong)和(he)四通(tong)型式見圖 9-12，尺寸見表(biao) 9-14 。

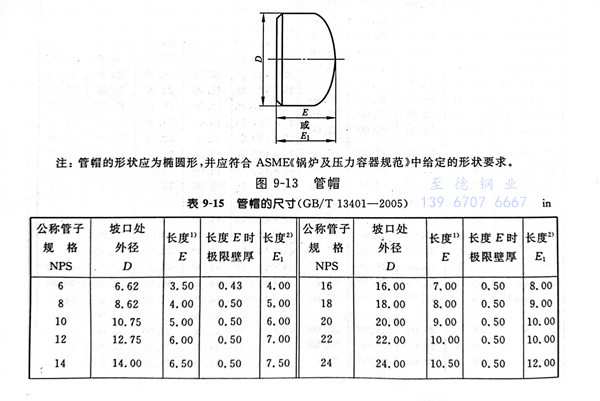

管帽(mao)型式(shi)見(jian)圖(tu) 9-13，尺(chi)寸見(jian)表 9-15 。

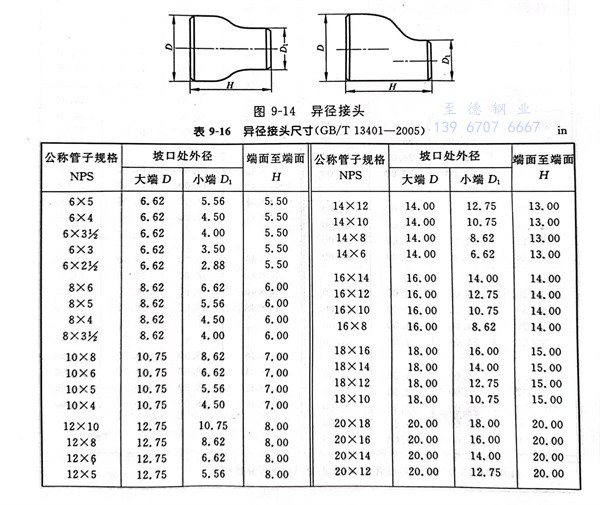

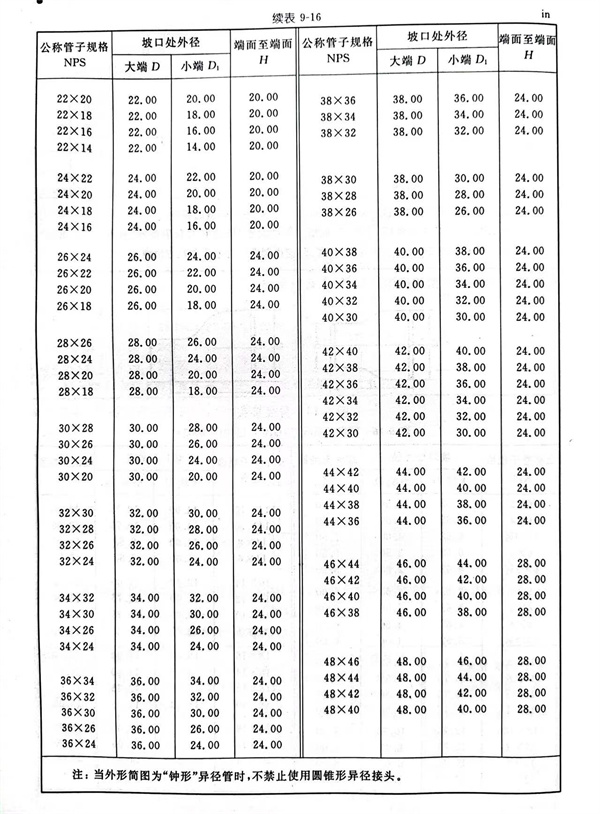

異(yi)徑接頭(tou)型式(shi)見(jian)圖 9-14，尺寸(cun)見(jian)表 9-16 。
