在管件與管子采用對焊連接的對焊管(guan)件(jian)中，除無縫鋼管對焊管件外，管件可采用鋼板或鋼帶經過冷加工或熱加工成形。根據公稱尺寸和制造方法的不同，允許在殼體上有一條或兩條以上縱向焊縫的焊件，稱為鋼板制對焊管件。

 本章涉及DN150～DN1200（NPS6～NPS48）碳鋼、合金鋼和不銹鋼板(ban)制對焊管件。與無縫對焊管件相比，這種管件的規格較大。

1. 符號

DN---米制單位管(guan)件的公稱尺寸；為(wei)非測量值（見GB／T 1047）；

NPS---英制單位(wei)管件的(de)公稱尺(chi)寸(cun)，為非測量值；

A---90°彎(wan)頭一(yi)端(duan)面(mian)中心(xin)至另一(yi)端(duan)面(mian)的距(ju)離，180°彎(wan)頭中心(xin)至端(duan)面(mian)中心(xin)的距(ju)離；

B---45°彎(wan)頭中心至端(duan)面(mian)的距離；

b---焊(han)縫的對邊錯(cuo)邊量；

C---三(san)通、四通的分支出口軸心線至中心體端面的距離；

D---彎頭、等徑三通(tong)和四通(tong)、管(guan)帽(mao)的坡口處(chu)外徑，異(yi)徑管(guan)件大端(duan)坡口處(chu)外徑；

D1---異徑管(guan)件小端坡(po)口處(chu)外徑；

E---管帽（管封頭）的總高度；

G---翻邊(bian)短節的翻邊(bian)外(wai)徑；

H---異徑接頭(tou)端(duan)面(mian)至(zhi)端(duan)面(mian)的距離(li)；

M---三(san)通(tong)、四通(tong)本體中心線至(zhi)支管端(duan)面的距離(li)；

S---鋼(gang)管(guan)壁厚；

t---同徑或(huo)異徑管件大(da)端(duan)焊接(jie)端(duan)部規(gui)定壁(bi)厚；

t₁---異徑管件小端焊接端部規定壁厚。

2. 種類和代號(hao)

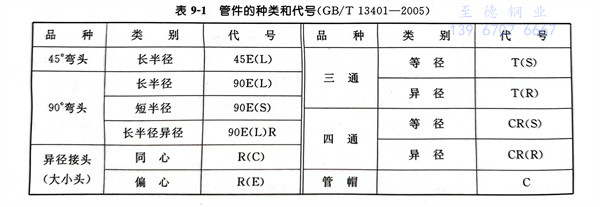

鋼板制對焊(han)管(guan)件(jian)的種類(lei)和(he)代(dai)號(hao)見表9-1。
