管件的型(xing)式與尺(chi)寸分(fen)為以(yi)米制單(dan)位表示的管件和以(yi)英制單(dan)位表示的管件兩個系列。

在米制(zhi)單(dan)位表示的(de)管(guan)(guan)件(jian)(jian)尺寸(cun)中，管(guan)(guan)件(jian)(jian)端部外(wai)徑（即與管(guan)(guan)子外(wai)徑相配的(de)坡口(kou)處外(wai)徑）分為Ⅰ及Ⅱ兩(liang)個系(xi)列(lie)(lie)，Ⅰ系(xi)列(lie)(lie)為國際通用系(xi)列(lie)(lie)。

由于(yu)米制(zhi)單位(wei)和英(ying)制(zhi)單位(wei)的(de)管件(jian)不能(neng)做到精確(que)的(de)等(deng)同，因此使(shi)用者(zhe)必須分別采用兩種單位(wei)制(zhi)。對(dui)于(yu)尺(chi)寸(cun)為米制(zhi)單位(wei)的(de)管件(jian)，其(qi)公(gong)稱尺(chi)寸(cun)用DN表示；對(dui)于(yu)尺(chi)寸(cun)為英(ying)制(zhi)單位(wei)的(de)管件(jian)，其(qi)公(gong)稱尺(chi)寸(cun)用NPS表示。兩者(zhe)之間的(de)關系(xi)見表8-2。

一、米(mi)制尺寸

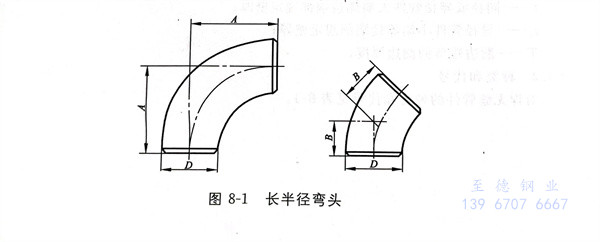

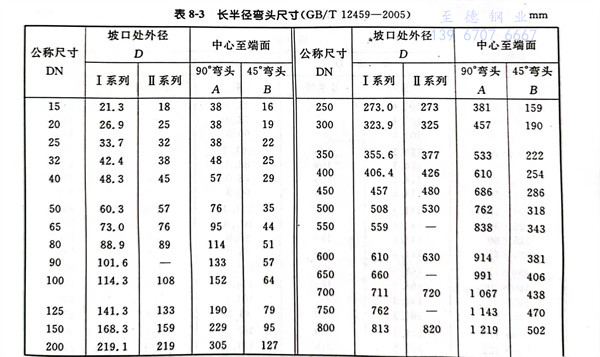

1. 長半徑(jing)彎頭型式見(jian)圖 8-1，尺寸見(jian)表 8-3 。

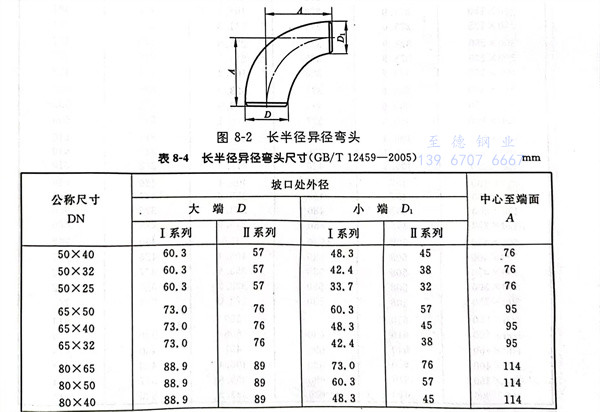

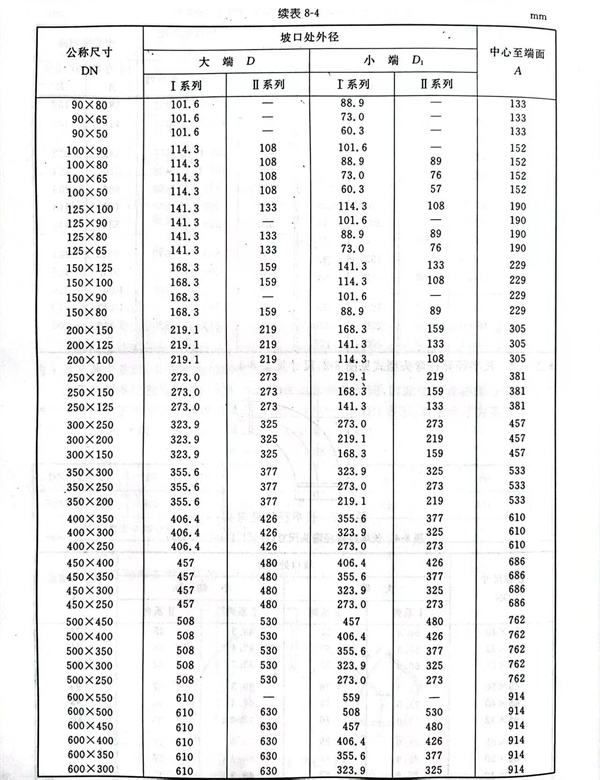

2. 長半徑異徑彎頭型式(shi)見(jian)圖 8-2，尺寸(cun)見(jian)表 8-4 。

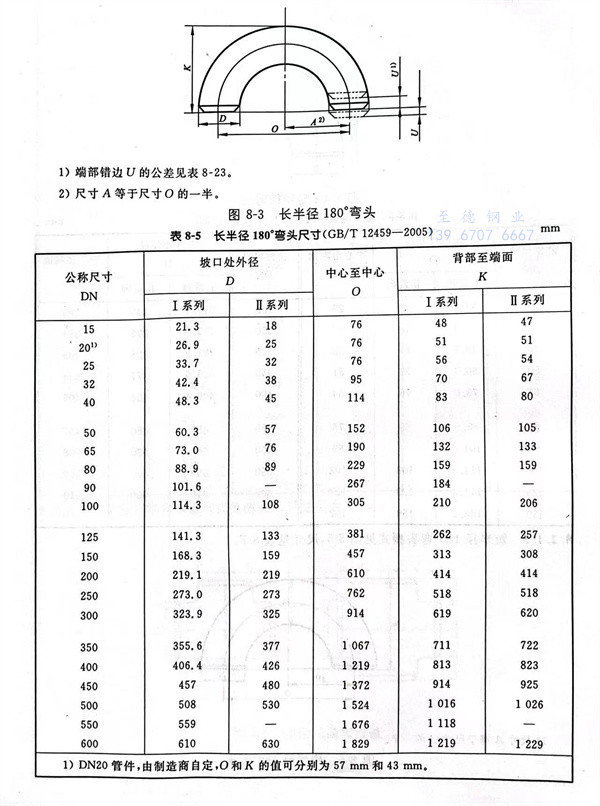

3. 長半徑180°彎頭型式(shi)見(jian)圖 8-3，尺寸見(jian)表 8-5 。

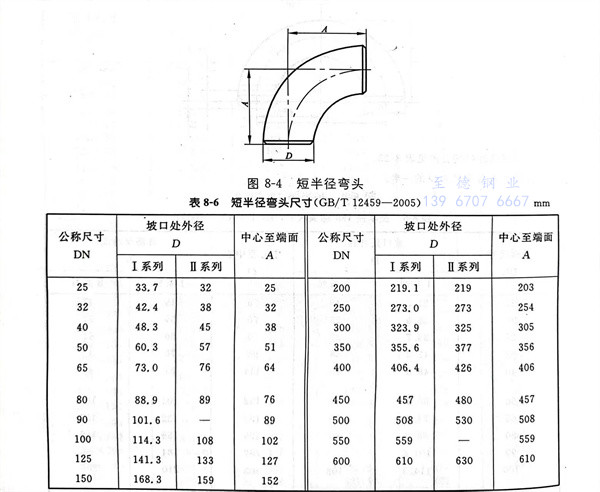

4. 短(duan)半(ban)徑(jing)彎頭型式(shi)見圖 8-4，尺寸見表 8-6 。

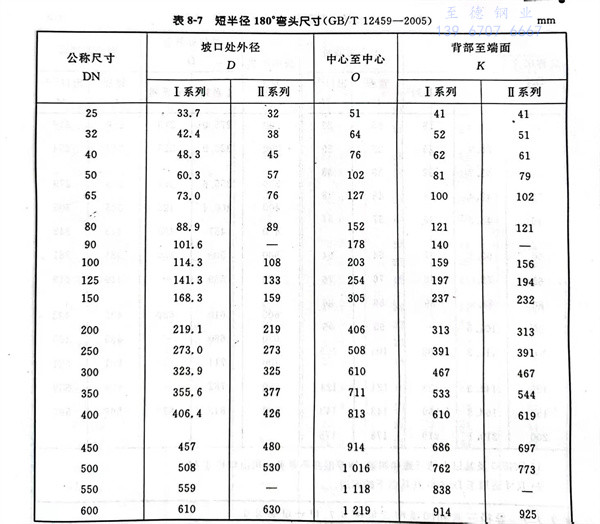

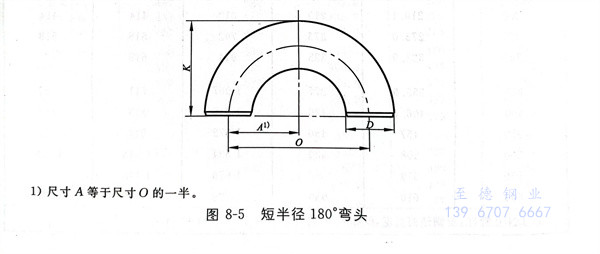

5. 短半徑(jing)180°彎頭型式見(jian)圖 8-5，尺寸(cun)見(jian)表 8-7 。

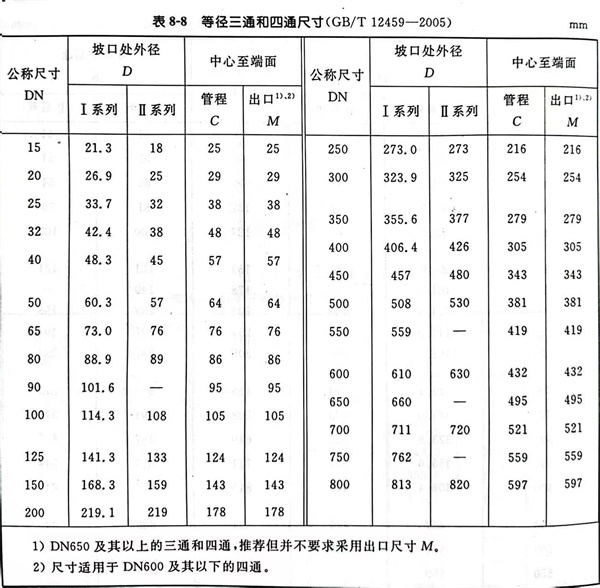

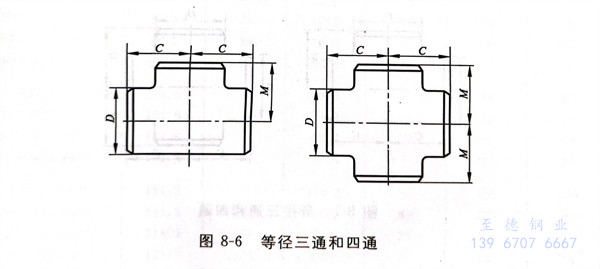

6. 等徑三(san)通和四通型式見(jian)圖 8-6，尺寸見(jian)表 8-8 。

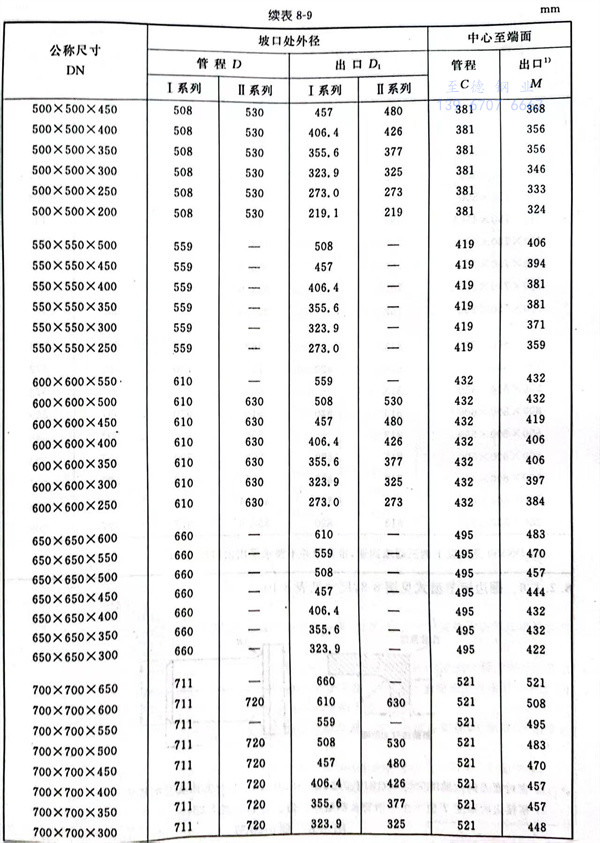

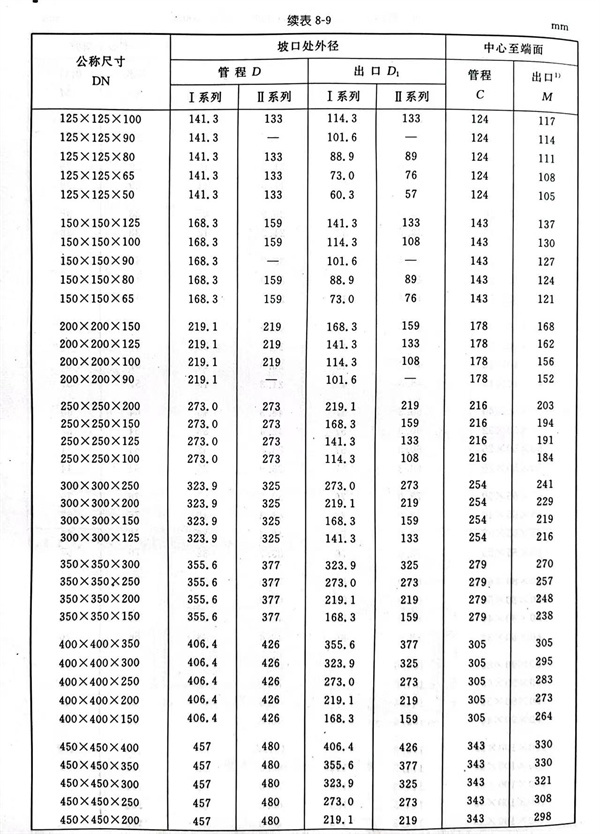

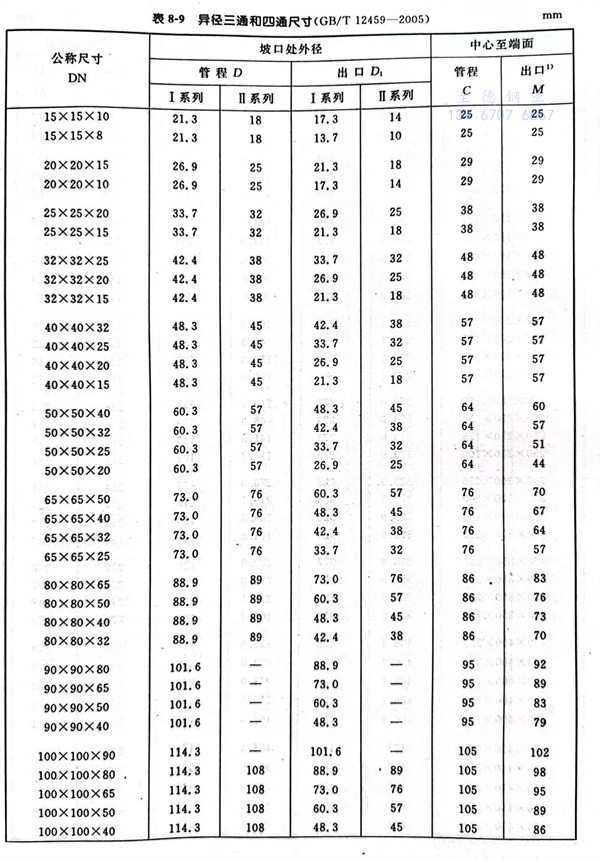

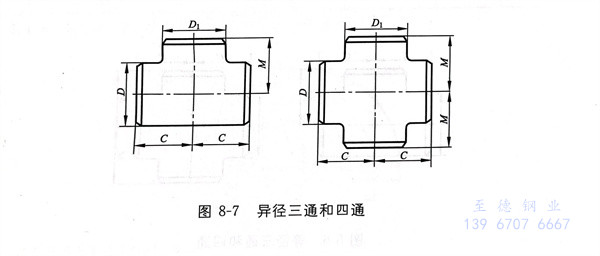

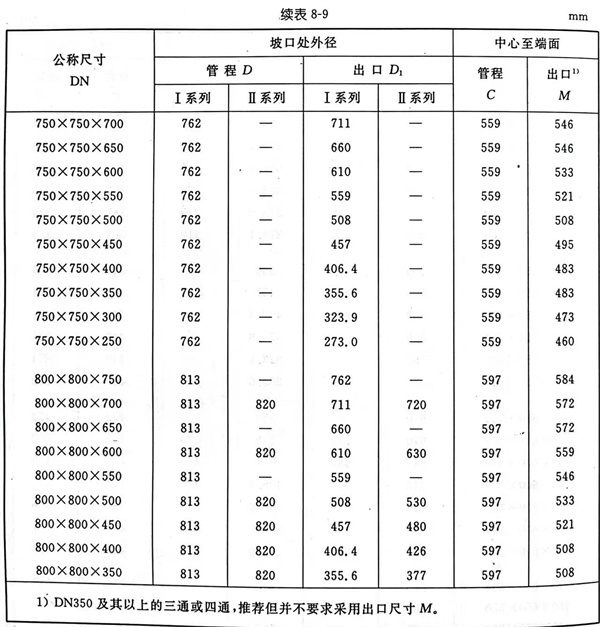

7. 異徑三通(tong)和四通(tong)型(xing)式見(jian)圖 8-7，尺寸見(jian)表 8-9 。

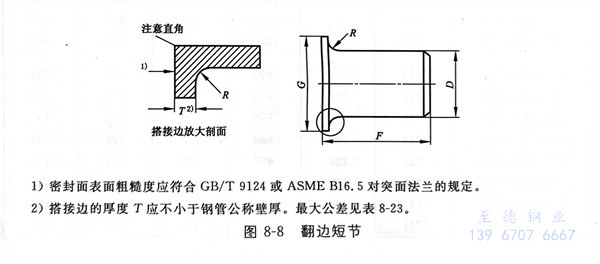

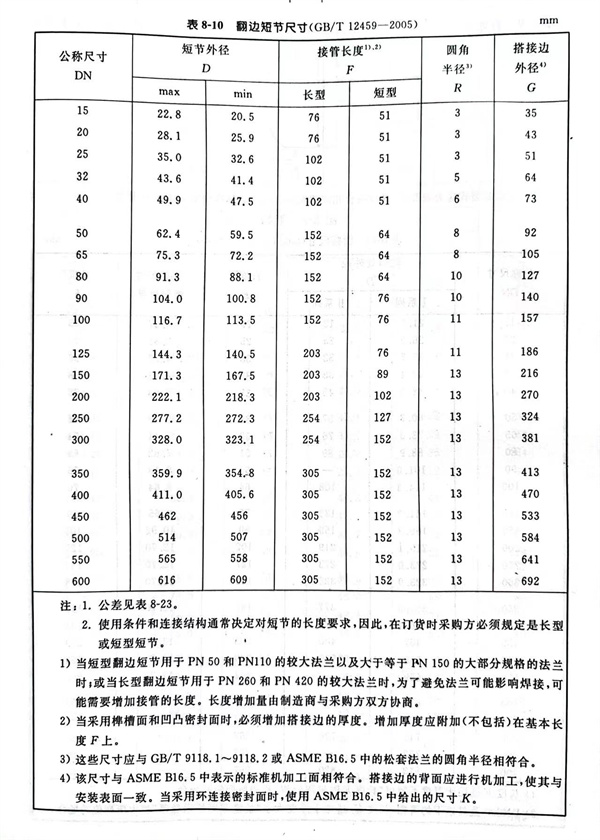

8. 翻(fan)邊(bian)短節型(xing)式見圖 8-8，尺(chi)寸見表(biao) 8-10 。

注：1．公(gong)差(cha)見(jian)表8-23。

       2．使用條(tiao)件和連接結構通常決定對短(duan)節的長度要求，因(yin)此(ci)，在(zai)訂貨(huo)時采(cai)購方必須規定是(shi)長型(xing)(xing)或短(duan)型(xing)(xing)短(duan)節。

  a. 當短型翻邊短節用于(yu)(yu)PN50和PN110的較(jiao)大法(fa)(fa)(fa)(fa)蘭以及大于(yu)(yu)等于(yu)(yu)PN150的大部分(fen)規格(ge)的法(fa)(fa)(fa)(fa)蘭時(shi)；或當長型翻邊短節用于(yu)(yu)PN260和PN420的較(jiao)大法(fa)(fa)(fa)(fa)蘭時(shi)，為了避(bi)免法(fa)(fa)(fa)(fa)蘭可能(neng)影響焊接，可能(neng)需要增(zeng)加接管的長度(du)。長度(du)增(zeng)加量由制造商(shang)與采購(gou)方雙方協商(shang)。

  b. 當(dang)采用榫(sun)槽(cao)面(mian)和凹凸密(mi)封面(mian)時，必須增加(jia)搭接邊的厚度(du)(du)。增加(jia)厚度(du)(du)應附加(jia)（不包括）在基本長度(du)(du)F上。

  c. 這些尺寸(cun)應與GB／T 9118.1～9118.2或ASMEB16.5中的松(song)套法蘭的圓角半徑相符(fu)合。

  d. 該尺(chi)(chi)寸(cun)與(yu)(yu)ASME B16.5中(zhong)表示的標(biao)準機加(jia)工面(mian)(mian)相符合。搭接邊的背面(mian)(mian)應進(jin)行機加(jia)工，使(shi)其(qi)與(yu)(yu)安(an)裝表面(mian)(mian)一致(zhi)。當采用環連接密(mi)封面(mian)(mian)時，使(shi)用ASMEB16.5中(zhong)給出的尺(chi)(chi)寸(cun)K。

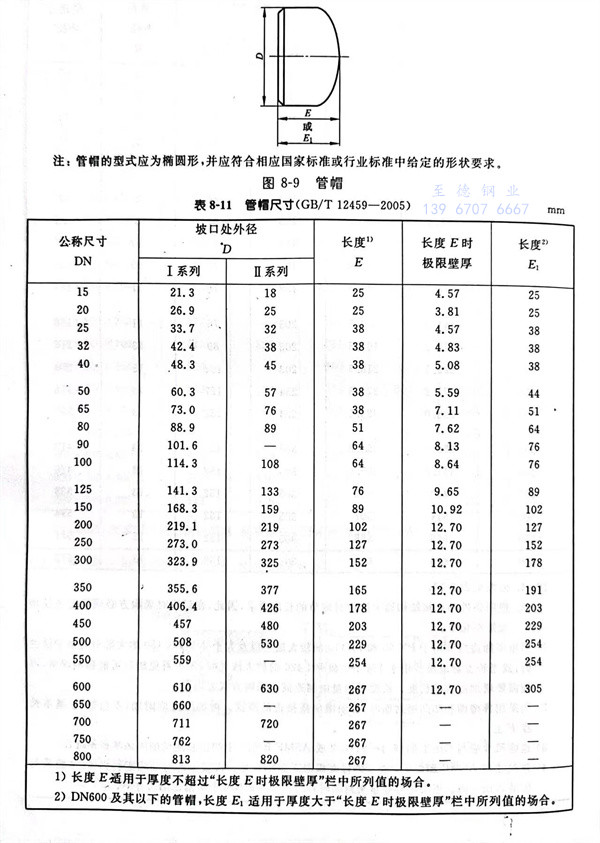

9. 管(guan)帽型式見(jian)圖(tu) 8-9，尺寸見(jian)表 8-11 。

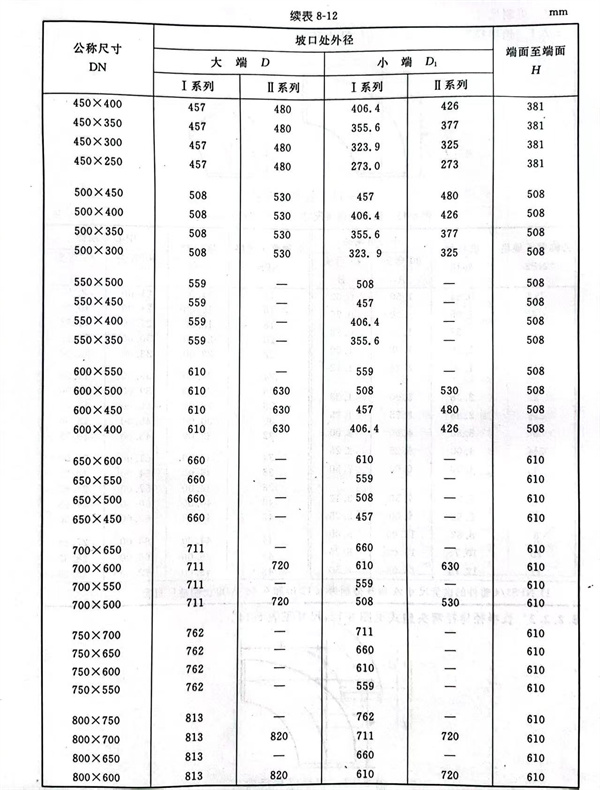

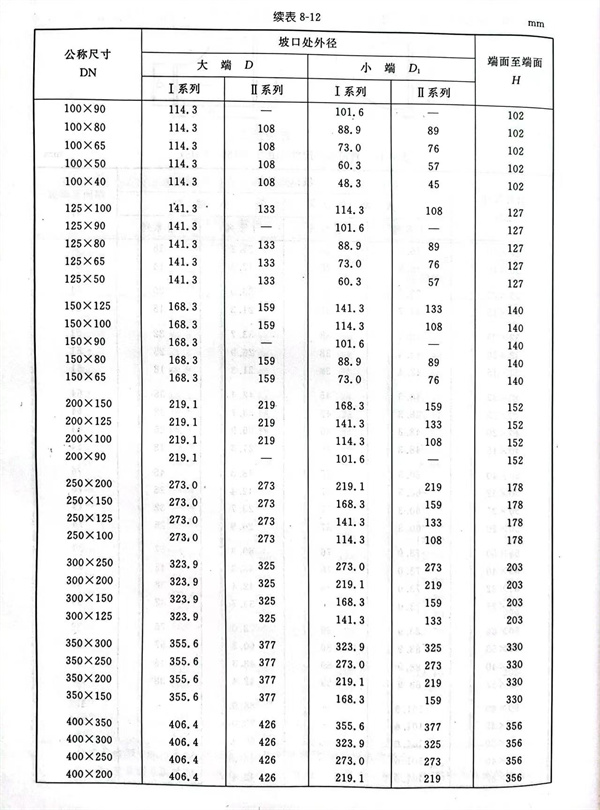

10. 異徑(jing)接頭(tou)型式見圖 8-10，尺(chi)寸見表(biao) 8-12 。

二、英制尺寸

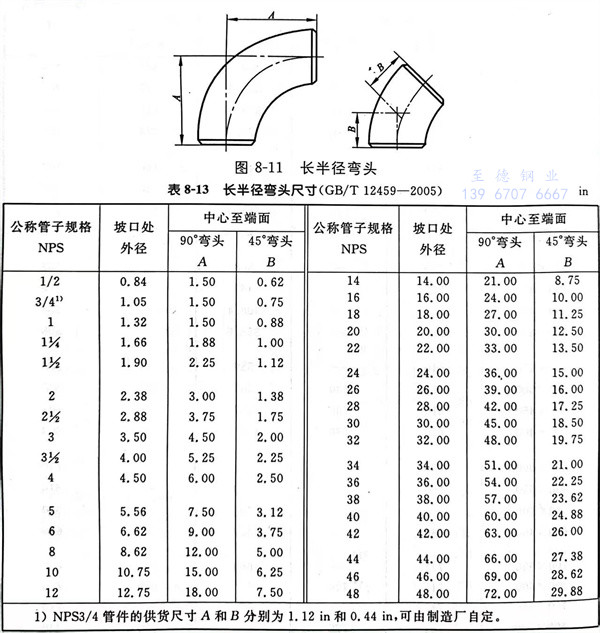

1. 長(chang)半(ban)徑彎(wan)頭型式見圖 8-11，尺寸(cun)見表 8-13 。

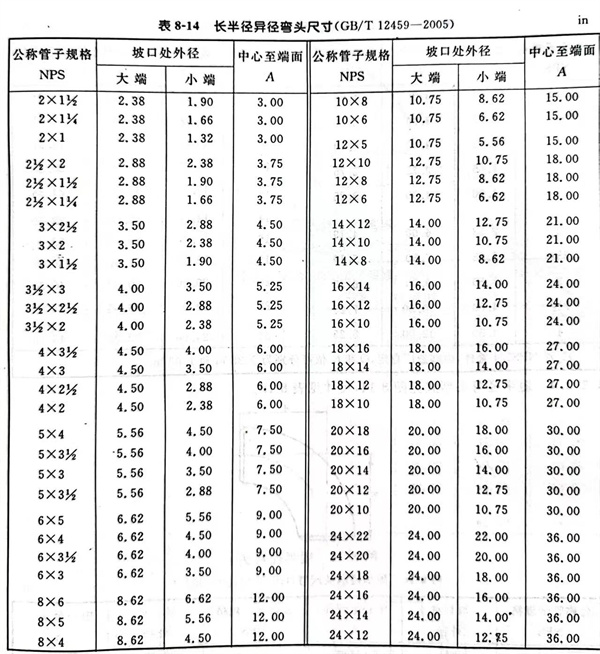

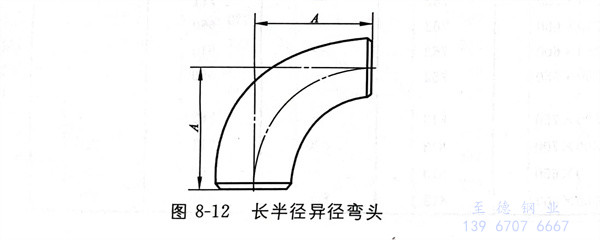

2. 長半徑異徑彎頭(tou)型式見圖 8-12，尺寸見表 8-14 。

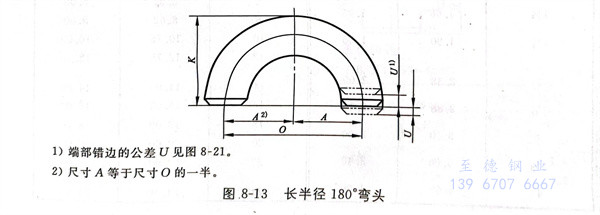

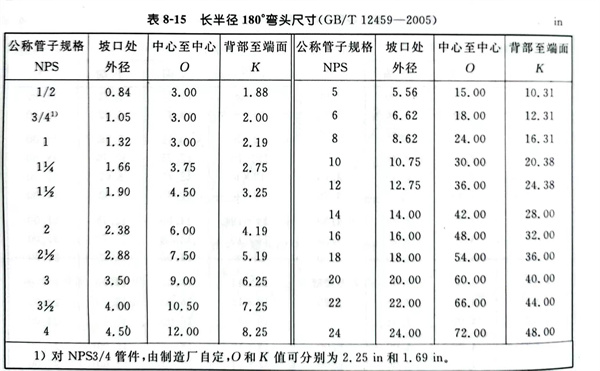

3. 長(chang)半徑180°彎頭型式見圖(tu) 8-13，尺寸(cun)見表(biao) 8-15 。

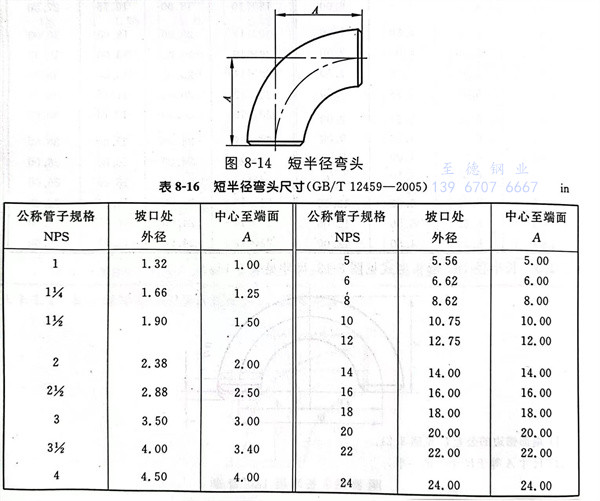

4. 短(duan)半(ban)徑彎頭型式見(jian)圖 8-14，尺寸見(jian)表 8-16 。

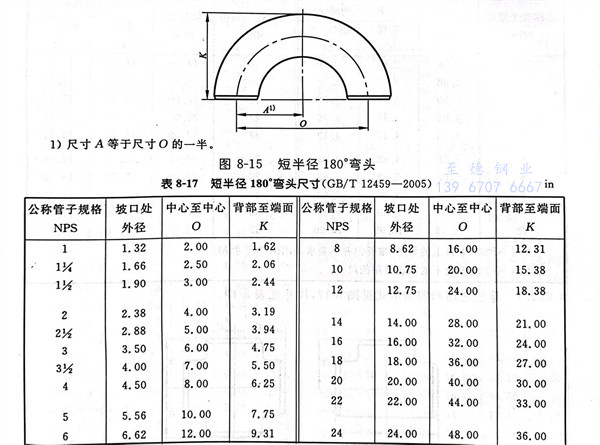

5. 短半徑180°彎頭型(xing)式見圖 8-15，尺寸見表 8-17 。

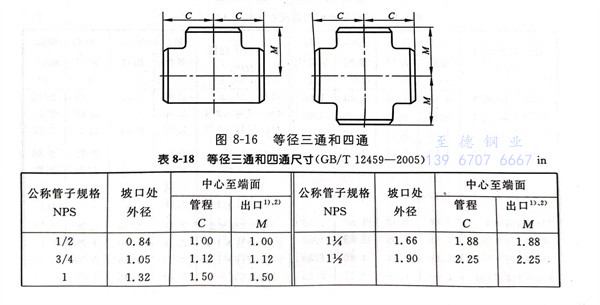

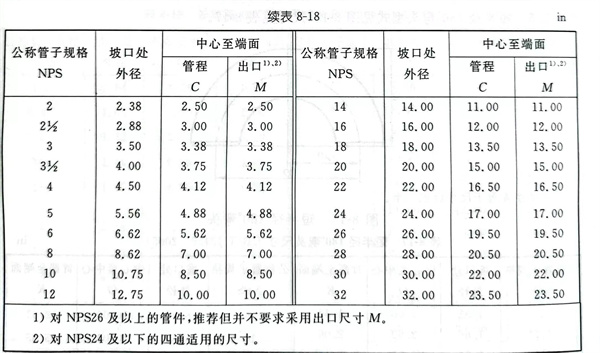

6. 等(deng)徑(jing)三通和四(si)通型(xing)式見(jian)圖 8-16，尺寸見(jian)表(biao) 8-18 。

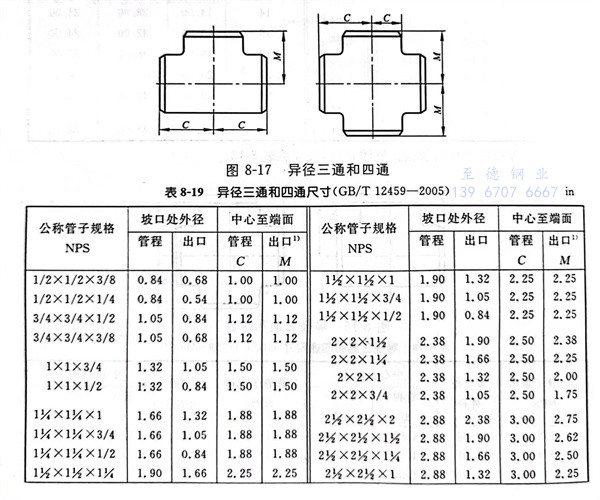

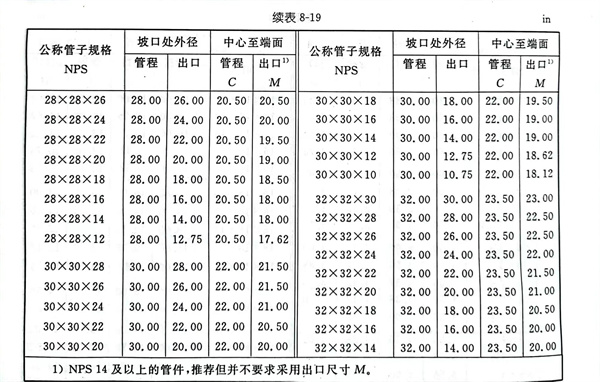

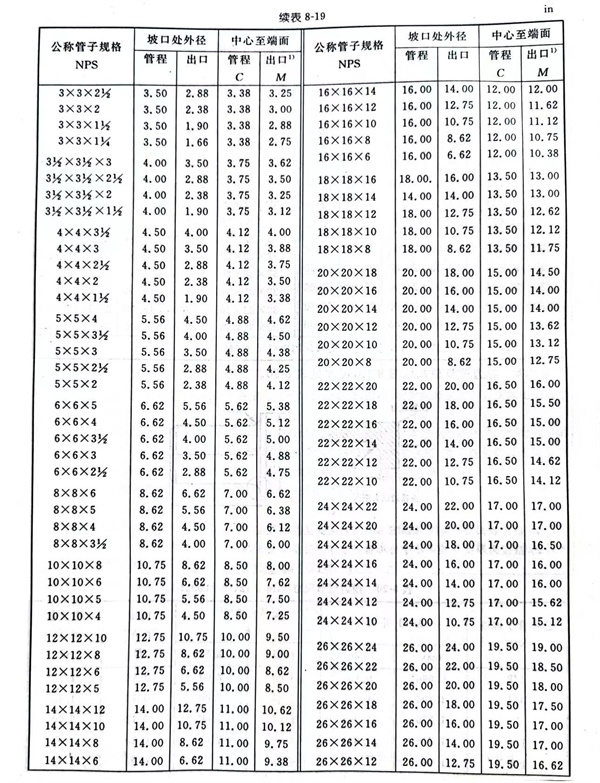

7. 異徑三通(tong)和四通(tong)型式見圖(tu) 8-17，尺(chi)寸見表 8-19 。

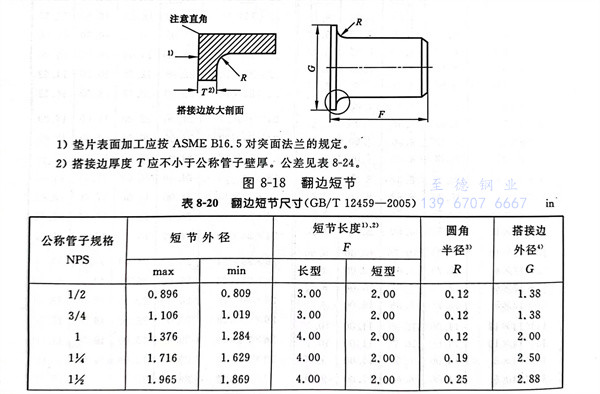

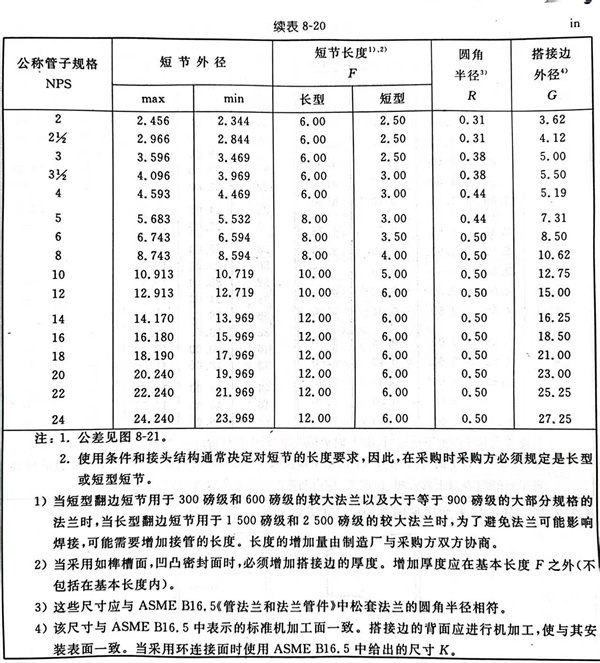

8. 翻邊短節型(xing)式見圖 8-18，尺寸(cun)見表 8-20 。

注：1．公差(cha)見圖8-21。

2．使用條件(jian)和(he)接(jie)頭結構通(tong)常決定對短節的長度要(yao)求，因(yin)此，在(zai)采購時采購方(fang)必(bi)須規定是長型或短型短節。

1）當(dang)短(duan)(duan)型翻邊短(duan)(duan)節用于(yu)(yu)300磅(bang)級和600磅(bang)級的(de)較大法(fa)蘭(lan)以(yi)及大于(yu)(yu)等于(yu)(yu)900磅(bang)級的(de)大部分規(gui)格的(de)法(fa)蘭(lan)時，當(dang)長(chang)型翻邊短(duan)(duan)節用于(yu)(yu)1500磅(bang)級和2500磅(bang)級的(de)較大法(fa)蘭(lan)時，為了避免法(fa)蘭(lan)可能影(ying)響焊接，可能需要增加(jia)接管的(de)長(chang)度(du)(du)。長(chang)度(du)(du)的(de)增加(jia)量由制造廠與采購方(fang)雙方(fang)協商(shang)。

2）當采用如榫槽(cao)面(mian)(mian)，凹凸密封(feng)面(mian)(mian)時，必須增加搭接邊的厚度(du)(du)。增加厚度(du)(du)應在基本(ben)長(chang)度(du)(du)F之外(wai)（不包括在基本(ben)長(chang)度(du)(du)內）。

3）這(zhe)些尺(chi)寸應與ASME B16.5《管(guan)法蘭(lan)(lan)和法蘭(lan)(lan)管(guan)件(jian)》中松(song)套法蘭(lan)(lan)的圓(yuan)角半徑相符。

4）該尺寸與(yu)ASME B16.5中(zhong)表(biao)示的(de)標準機加工面一致(zhi)。搭(da)接邊的(de)背面應進行機加工，使與(yu)其安裝(zhuang)表(biao)面一致(zhi)。當(dang)采用環連接面時使用ASMEB16.5中(zhong)給出的(de)尺寸K。

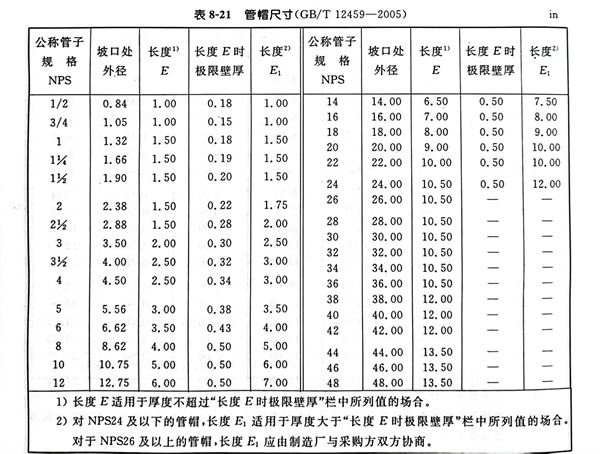

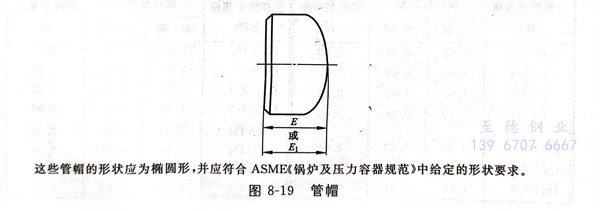

9. 管帽型式見圖 8-19，尺寸見表 8-21 。

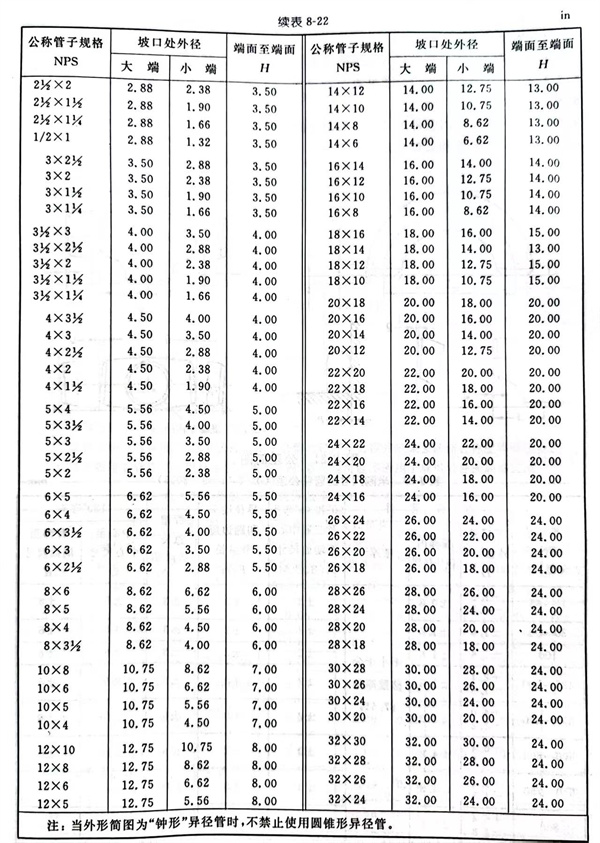

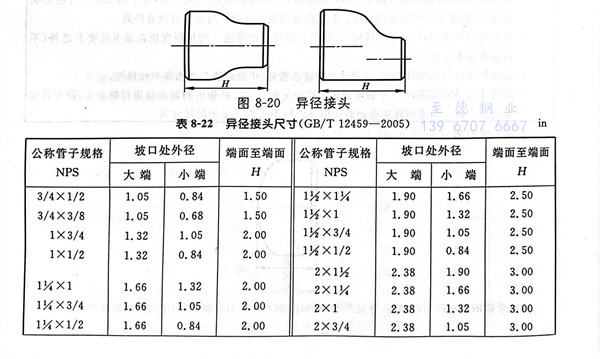

10. 異徑接頭型(xing)式見(jian)圖(tu) 8-20，尺寸見(jian)表 8-22 。
