球墨鑄鐵盤接管件結(jie)構(gou)型式與尺寸有以(yi)下幾種：

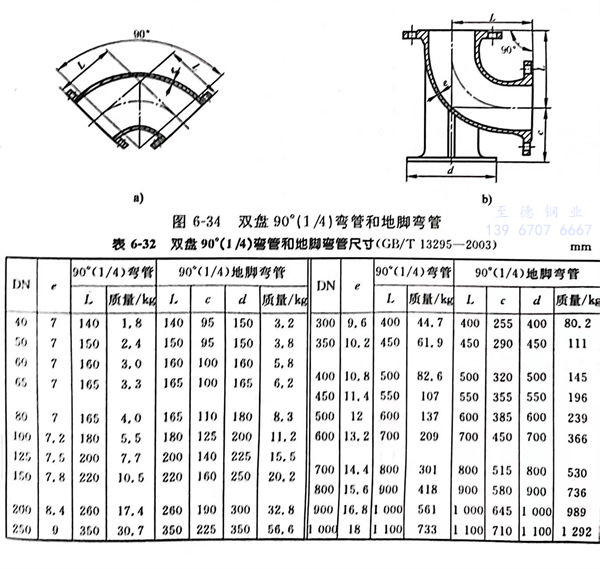

雙盤90°（1/4）彎管型式見圖6-34a），尺寸見表6-32。雙盤90°（1/4）地腳(jiao)彎管(guan)型式見(jian)圖6-34b），尺寸見(jian)表6-32。

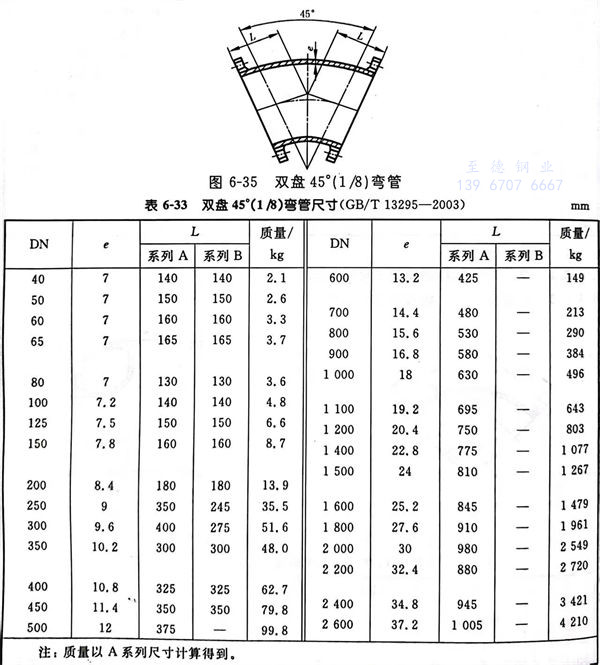

雙盤45°（1/8）彎管型(xing)式見(jian)圖6-35，尺(chi)寸(cun)見(jian)表(biao)6-33。

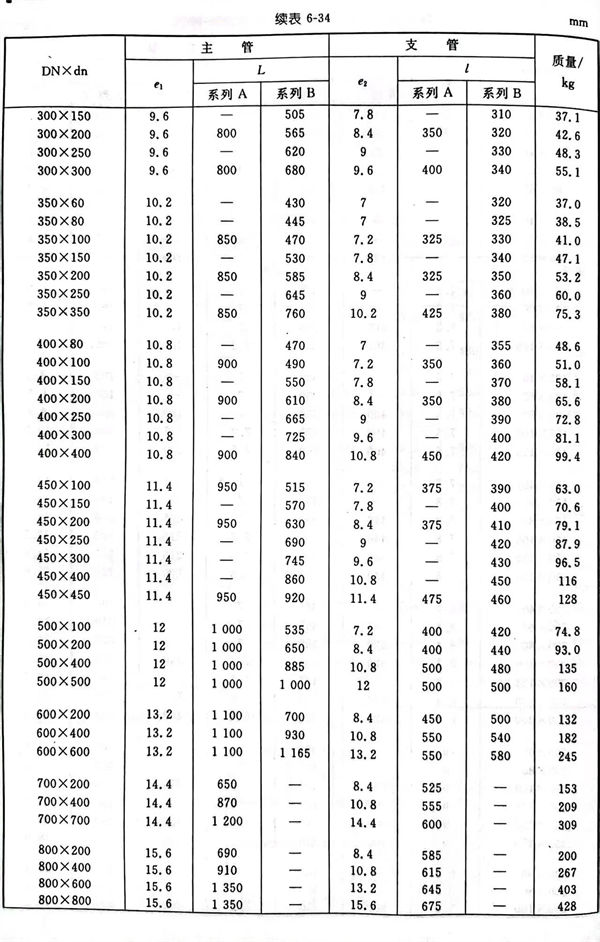

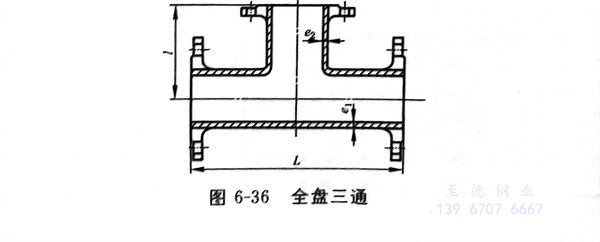

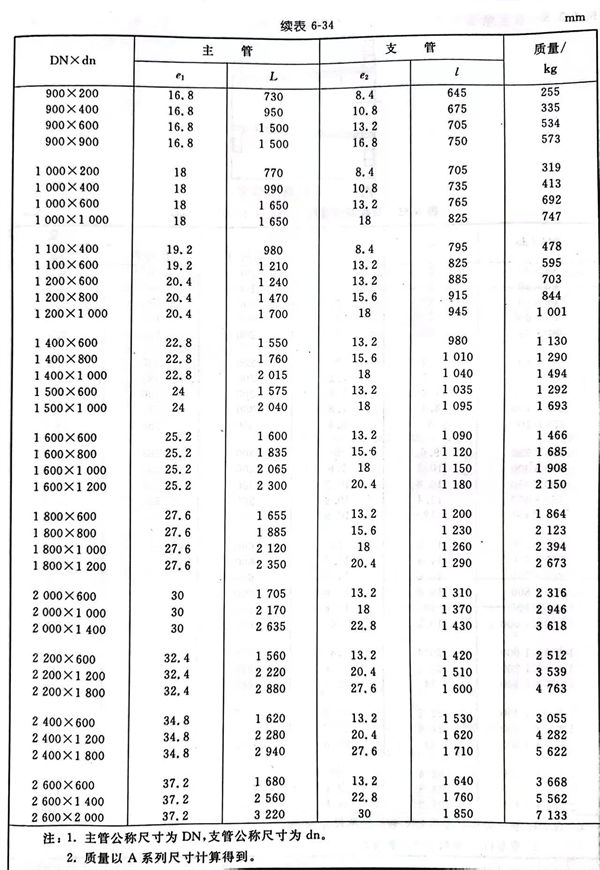

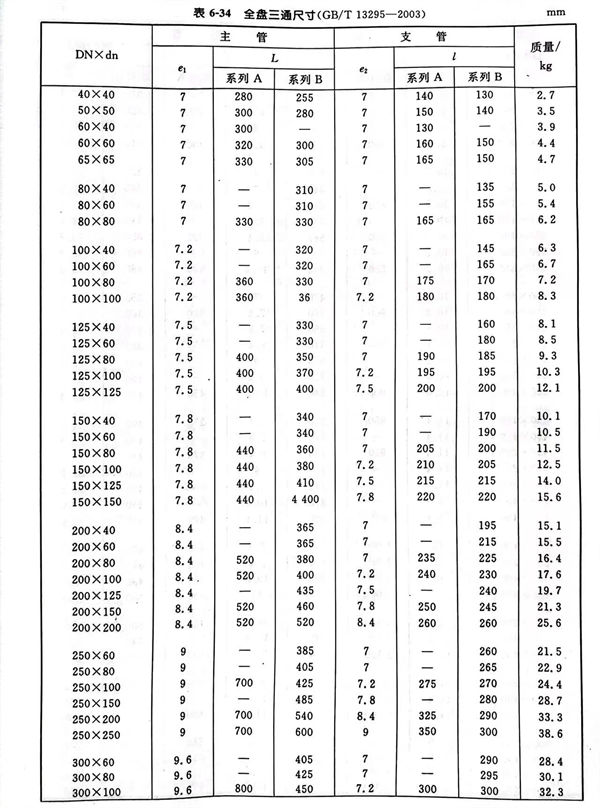

全盤(pan)三通型(xing)式見圖6-36，尺寸見表6-34。

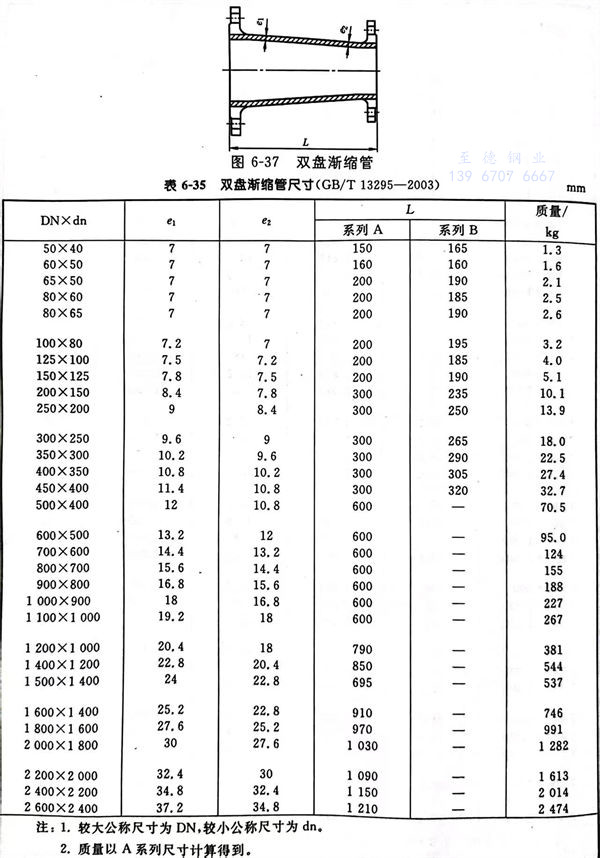

雙盤漸縮管型式(shi)見(jian)圖6-37，尺(chi)寸見(jian)表(biao)6-35。

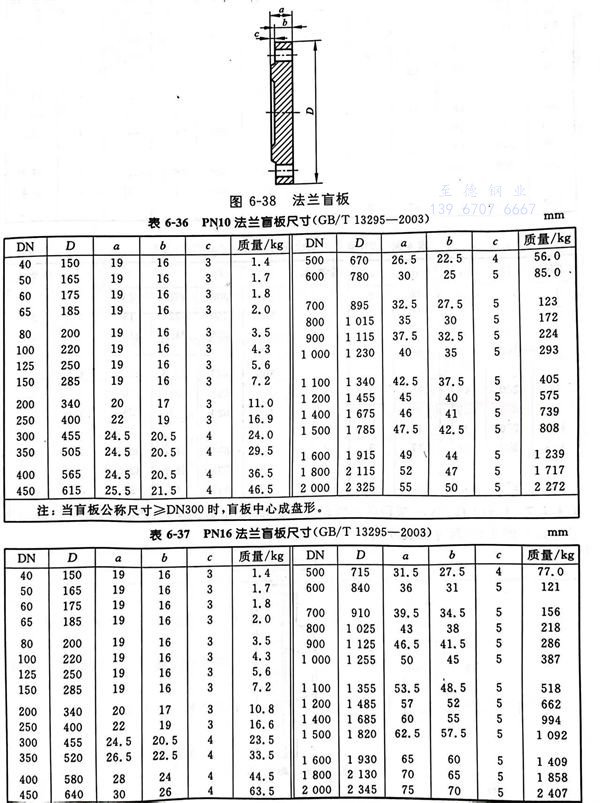

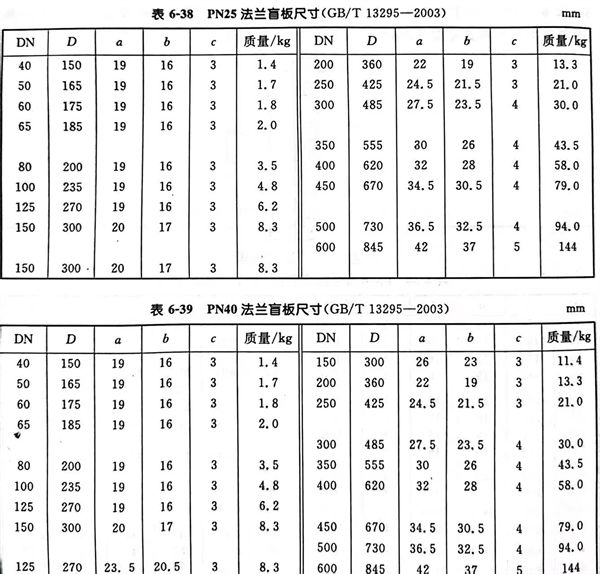

PN10和(he)(he)PN16 法(fa)蘭盲板型(xing)式見(jian)(jian)圖6-38，尺寸見(jian)(jian)表(biao)(biao)6-36和(he)(he)表(biao)(biao)6-37；PN25和(he)(he)PN40法(fa)蘭盲板型(xing)式見(jian)(jian)圖6-38，尺寸見(jian)(jian)表(biao)(biao)6-38和(he)(he)表(biao)(biao)6-39。

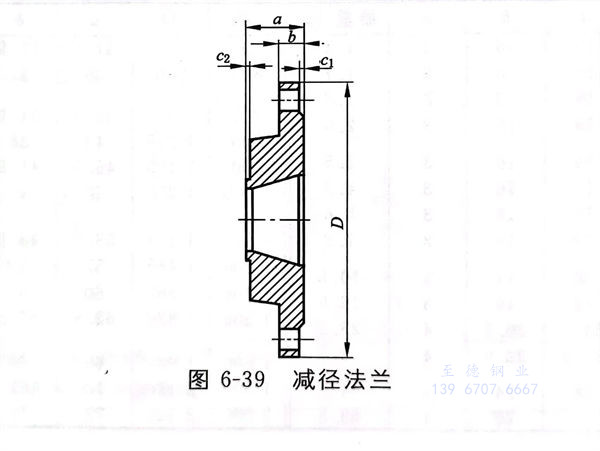

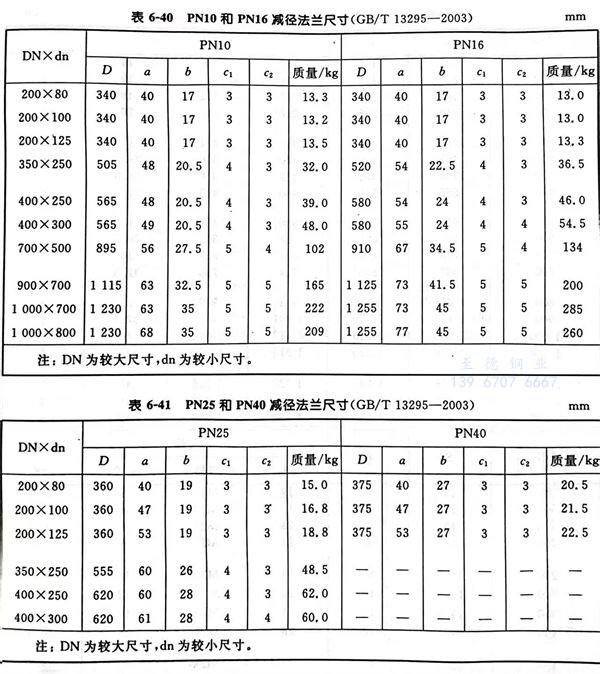

PN10和PN16 減徑法蘭(lan)型式見圖(tu)6-39，尺(chi)寸(cun)見表6-40；PN25和PN40 減徑法蘭(lan)型式見圖(tu)6-40，尺(chi)寸(cun)見表41。
