球(qiu)墨鑄(zhu)鐵管件(jian)接口(kou)配套件(jian)型式(shi)與尺寸主要有(you)以下(xia)幾種(zhong)：

一(yi)、接口型(xing)式與(yu)尺寸

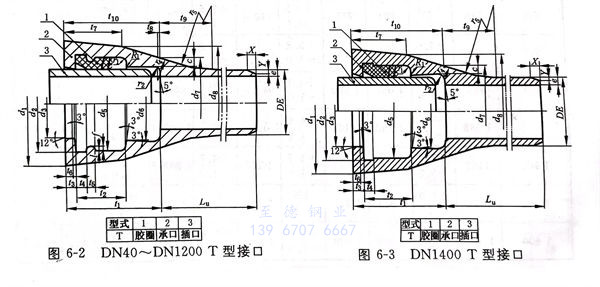

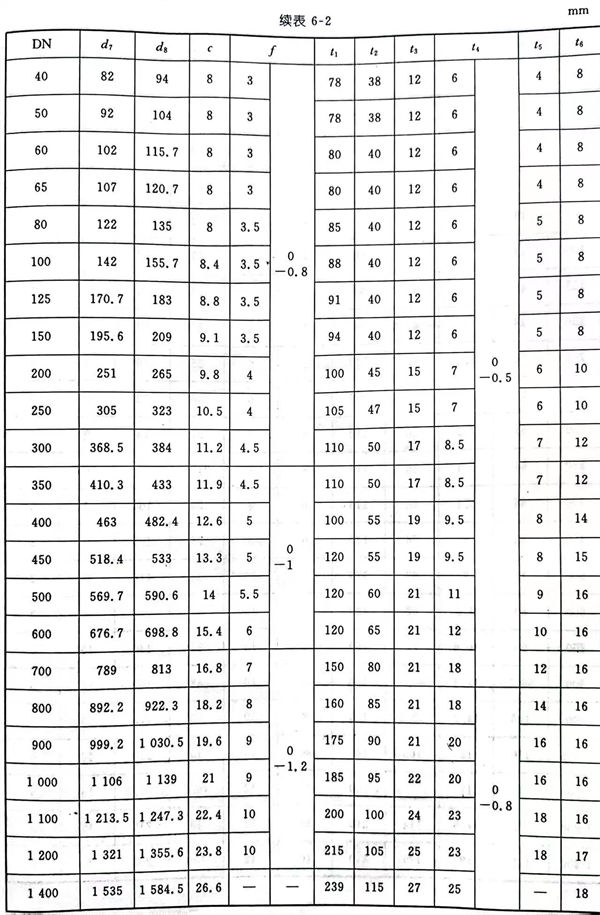

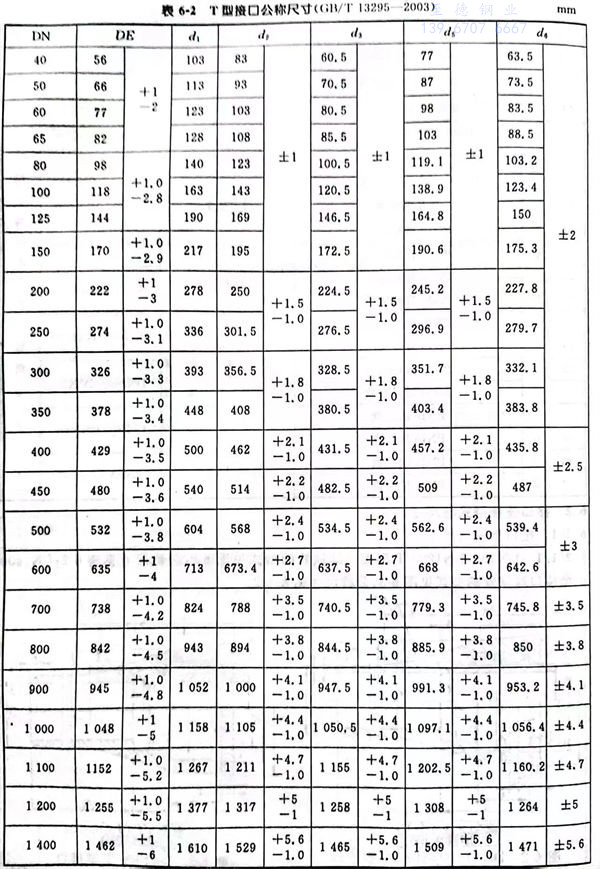

  1.  DN40～DN1200 T型接口(kou)球鐵(tie)管的(de)型式見(jian)(jian)圖6-2，公稱(cheng)尺寸(cun)見(jian)(jian)表6-2；DN1400T型接口(kou)球鐵(tie)管的(de)型式見(jian)(jian)圖6-3，公稱(cheng)尺寸(cun)見(jian)(jian)表6-2。

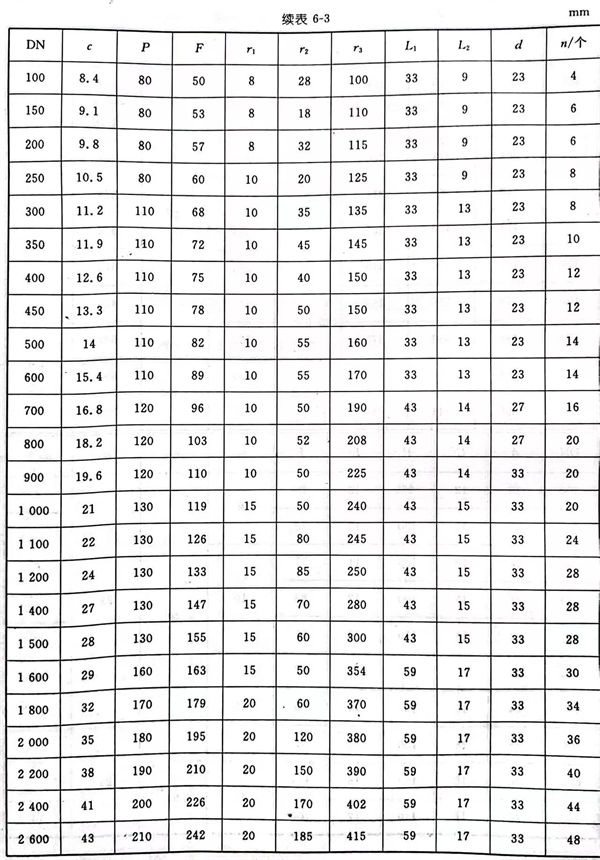

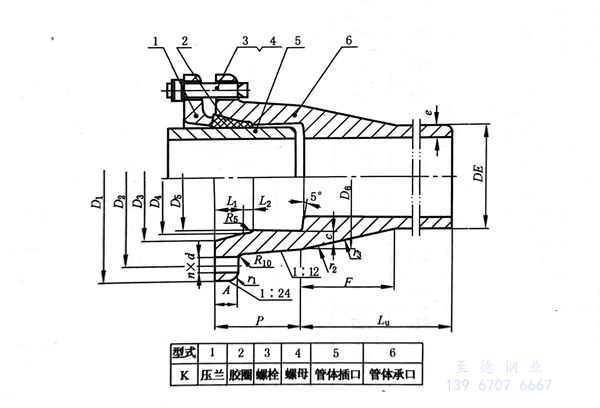

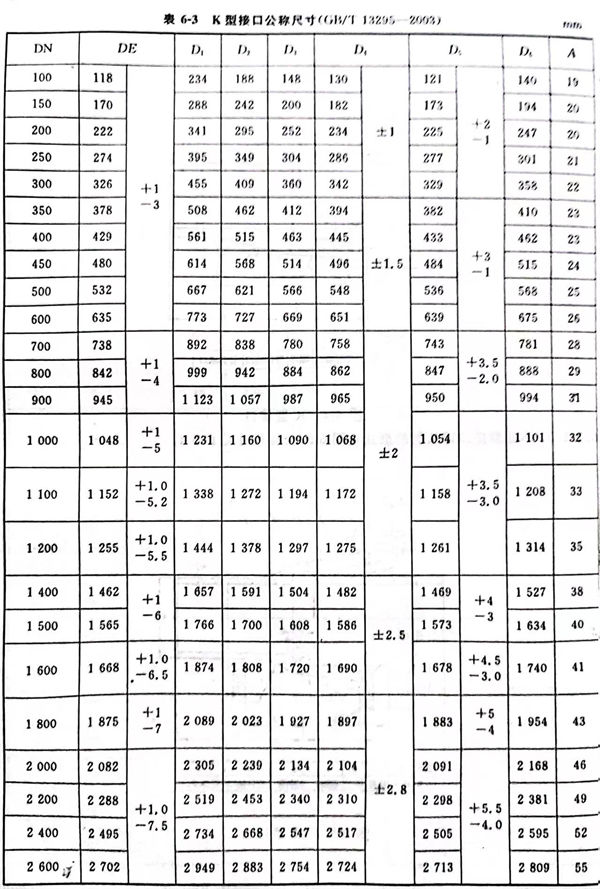

  2.  K 型(xing)接口球鐵管的型(xing)式見圖6-4，公稱尺寸見表6-3；

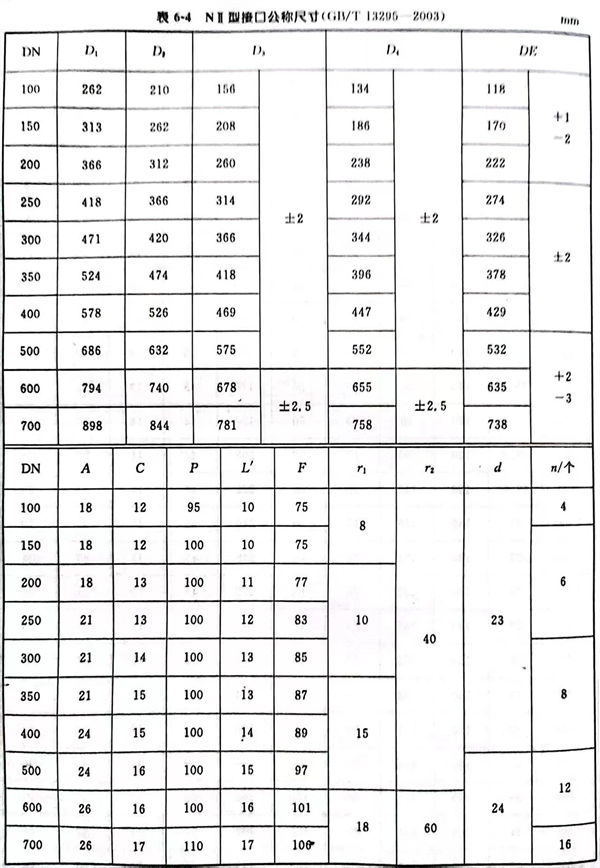

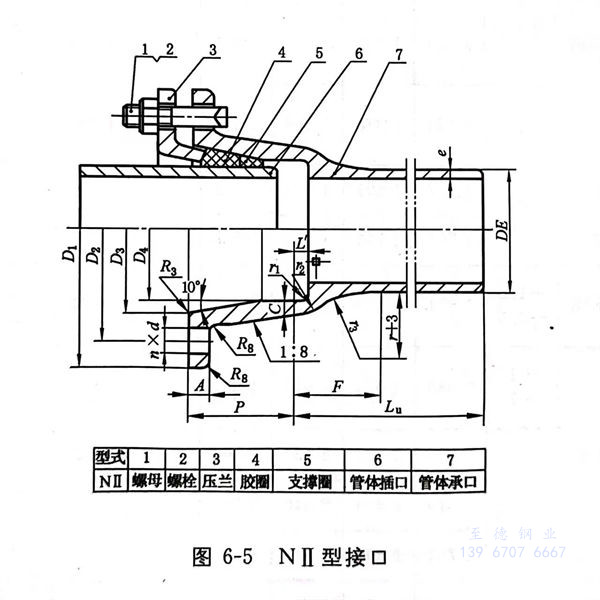

  3.  NⅡ 型接口球(qiu)鐵(tie)管(guan)的型式見(jian)圖(tu)6-5，公稱尺寸見(jian)表6-4；

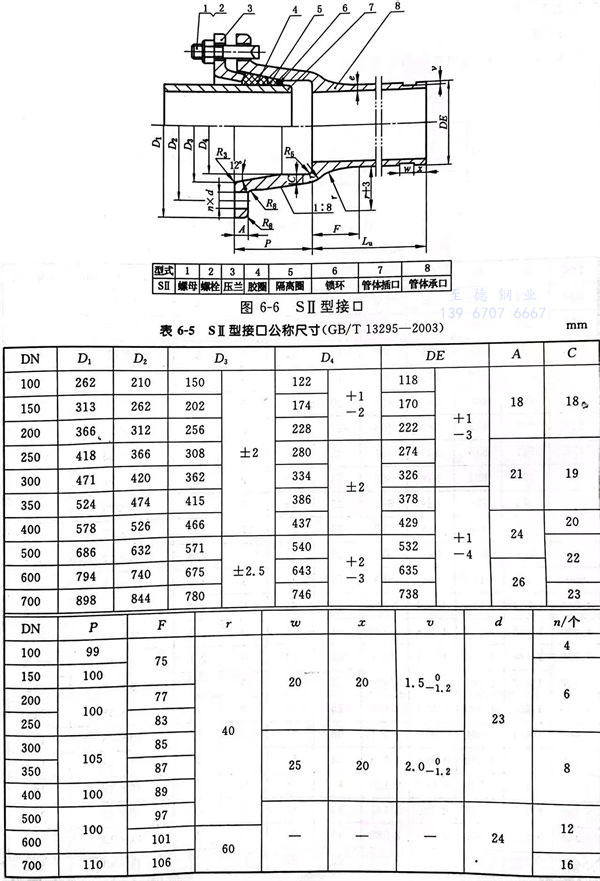

  4.  S Ⅱ 型接口球鐵管的(de)型式見圖6-6，公稱尺寸見表6-5；

二、接口配套(tao)件型式與尺(chi)寸

1. 壓蘭(lan)

 ①. 壓(ya)蘭型式與尺寸

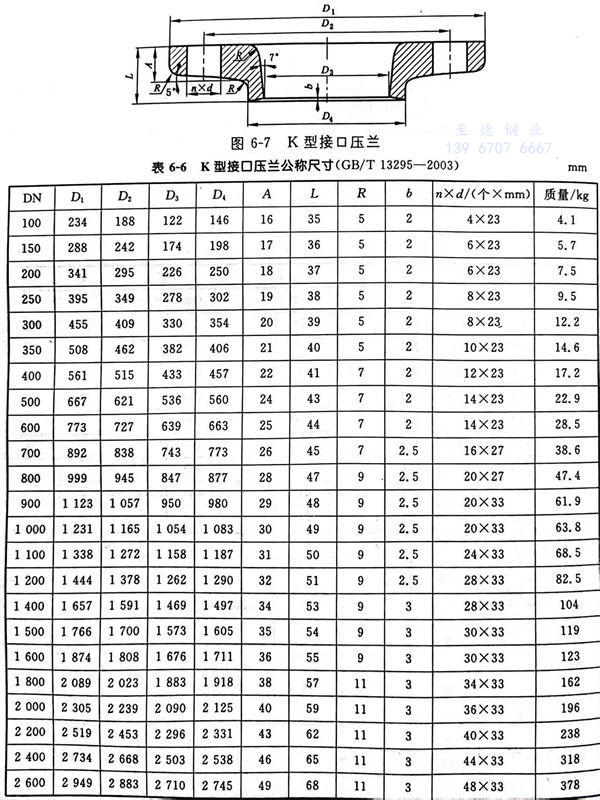

    a. 適用(yong)于K型接口的壓蘭型式(shi)見(jian)圖(tu)6-7，尺寸見(jian)表(biao)6-6。

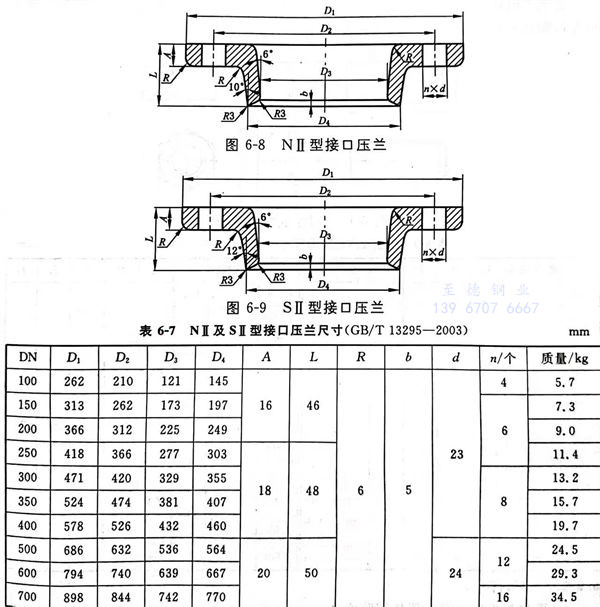

    b. 適(shi)用于NⅡ及S Ⅱ型(xing)接(jie)口的壓(ya)蘭型(xing)式見圖(tu)6-8及圖(tu)6-9，尺寸見表(biao)6-7。

 ②. 尺寸允許偏差

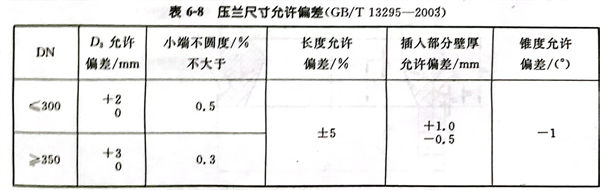

    壓(ya)(ya)蘭(lan)尺(chi)寸(cun)允許偏(pian)差(cha)(cha)見(jian)表 6-8；壓(ya)(ya)蘭(lan)的法蘭(lan)尺(chi)寸(cun)允許偏(pian)差(cha)(cha)見(jian)規定。

2. 螺(luo)栓及六角螺(luo)母

  適(shi)用(yong)于以球(qiu)墨鑄(zhu)鐵為材(cai)料，經(jing)過鑄(zhu)造和(he)機械加工成型的柔(rou)性機械接口與管件用(yong)螺栓(shuan)和(he)六角螺母(mu)的型式見圖6-10，尺寸見表6-9。

3. 密封件

 a. T 型接口球鐵管(guan)和管(guan)件用膠圈

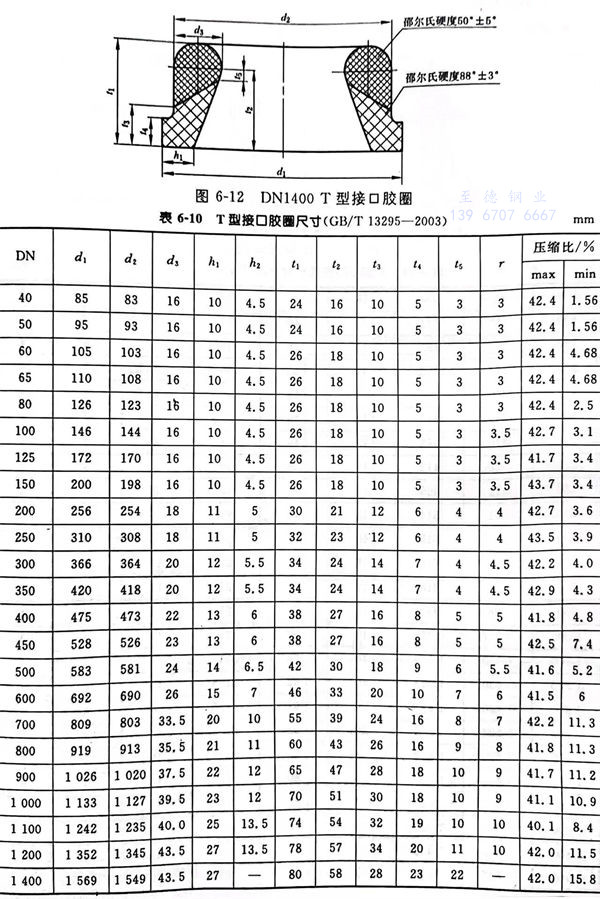

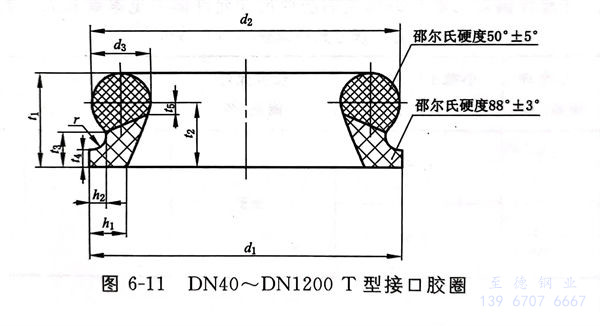

    T 型接口(kou)用(yong)膠(jiao)圈的型式見圖6-11 和圖6-12，尺寸見表6-10。

 b.  K 型接口用膠圈(quan)

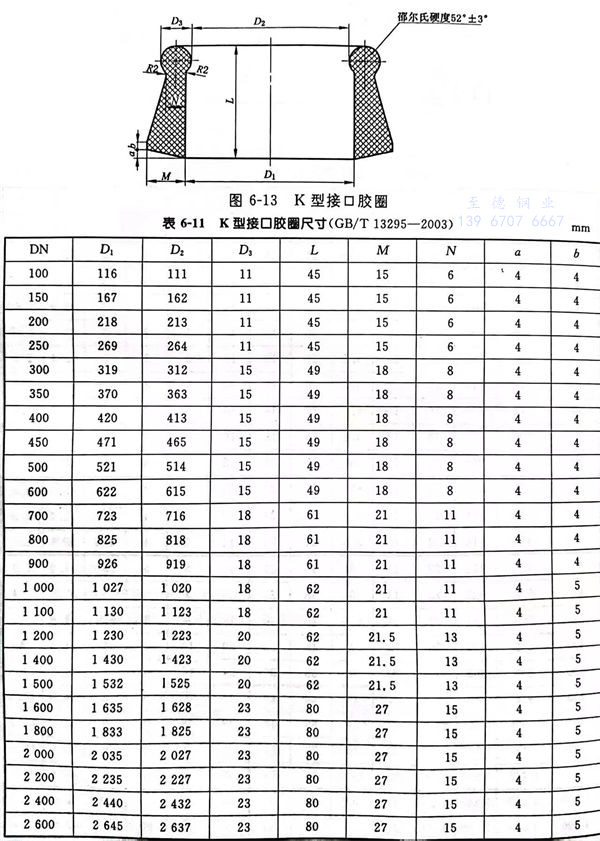

     K 型(xing)接口用膠圈的型(xing)式見(jian)圖(tu)6-13 ，尺寸見(jian)表(biao)6-11。

 c. NⅡ型接口用密封件式(shi)

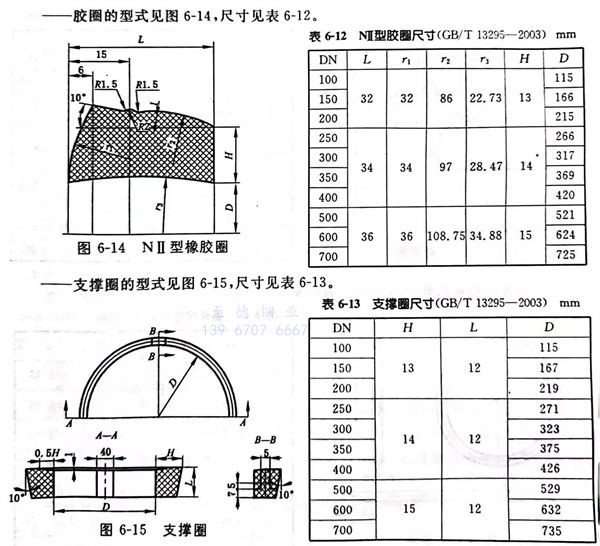

     膠圈(quan)的型(xing)式見(jian)圖6-14 ，尺寸見(jian)表6-12。

    支撐(cheng)圈的型(xing)式見圖6-15 ，尺寸見表6-13。

 d. SⅡ型接(jie)口用密封件式

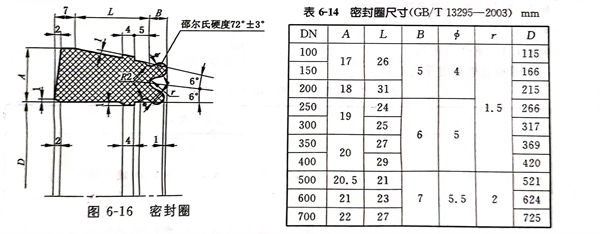

    密封圈的型式見圖(tu)6-16 ，尺(chi)寸(cun)見表(biao)6-14。

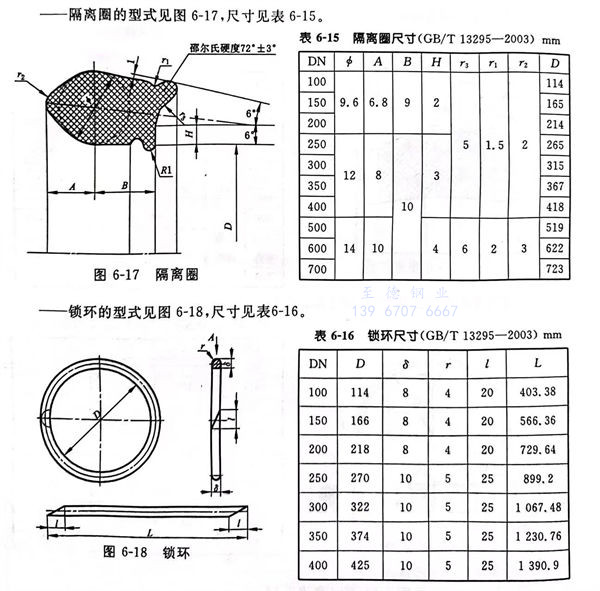

    隔離(li)圈的型式見(jian)圖6-17 ，尺(chi)寸見(jian)表6-15。

    鎖環(huan)的型式(shi)見圖6-18 ，尺寸見表6-16。
