HG/T 20553-1993《化工配管用無縫及焊接鋼管尺寸選用系列》適用于化工配管設計，內容包括無縫及焊接鋼管尺寸系列。但換熱(re)器管(guan)束等化工設備（非配管）用的鋼管不包括在內。HG/T 20553-1993不包括GB／T 3091-2001《低壓流體輸送用焊接鋼管》及高壓管通用設計的系列。

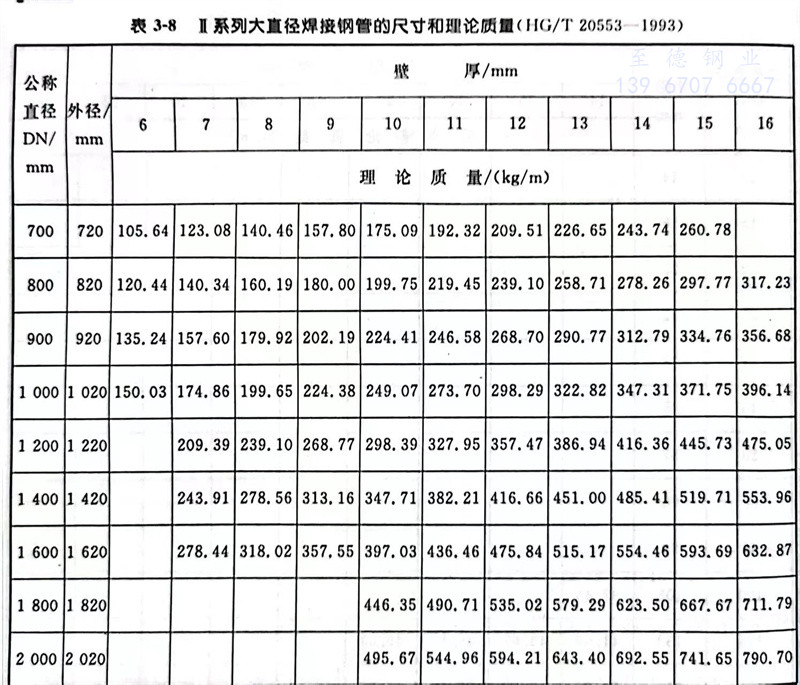

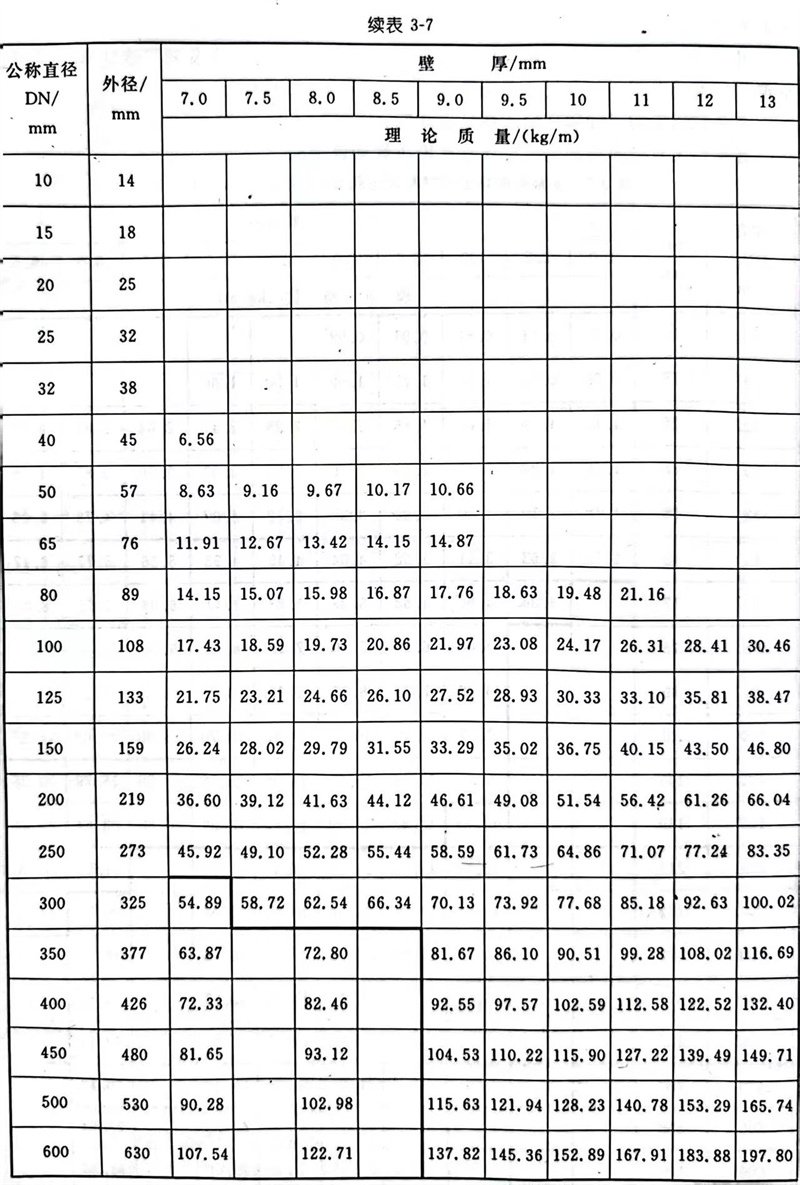

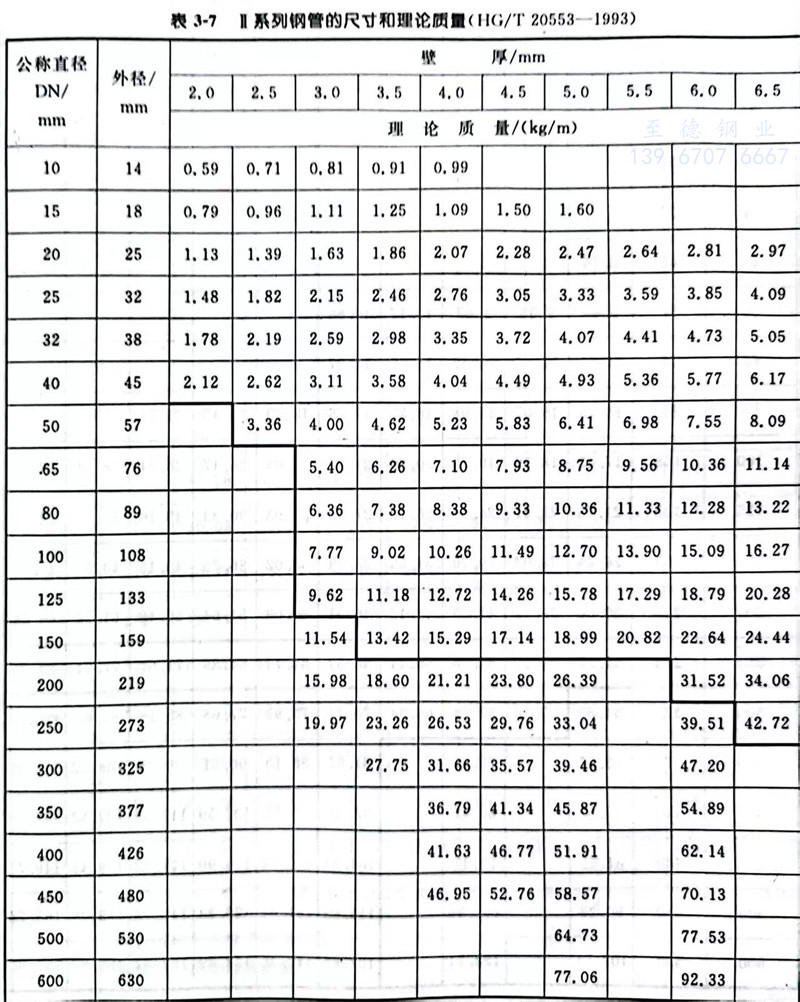

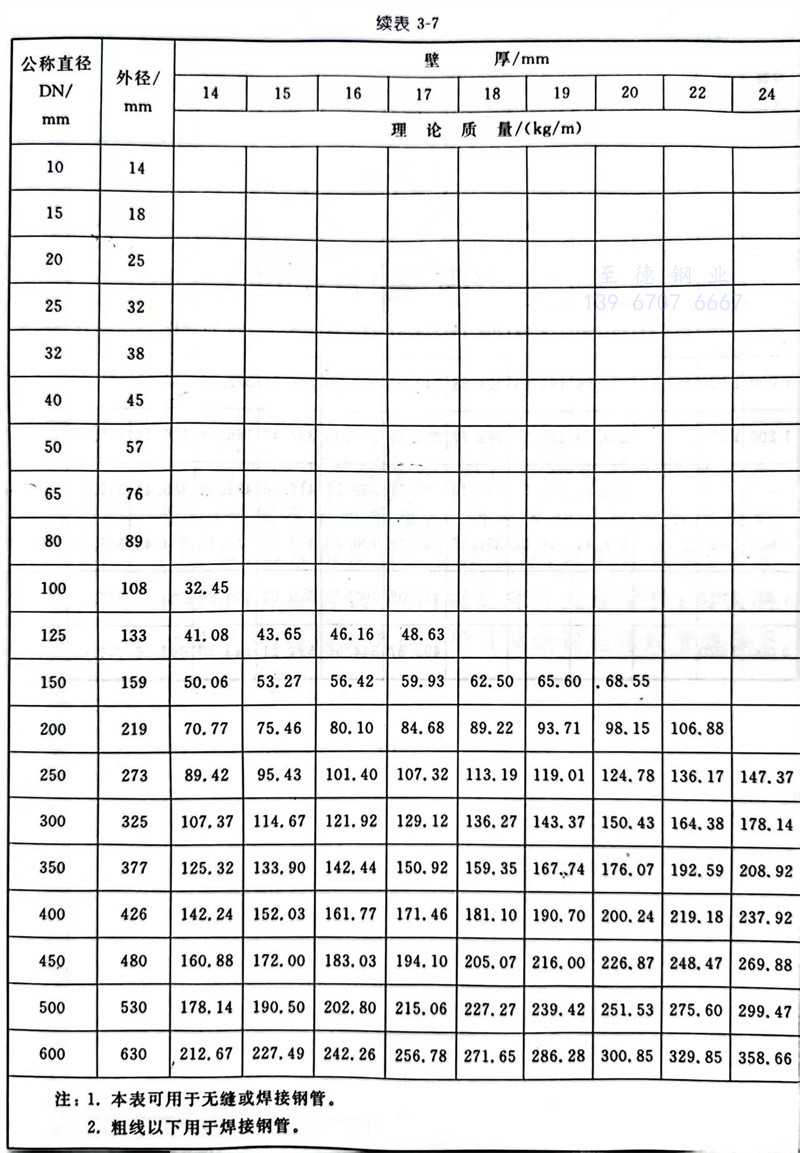

鋼管按外徑(jing)和壁厚(hou)分(fen)為3個系(xi)列(lie)：Ⅰa系(xi)列(lie)；Ⅰb系(xi)列(lie)及Ⅱ系(xi)列(lie)。

一、Ⅰa系(xi)列

Ⅰa系列為(wei)優先選用系列，作為(wei)今后(hou)化(hua)工配管用鋼(gang)管的基(ji)本系列。

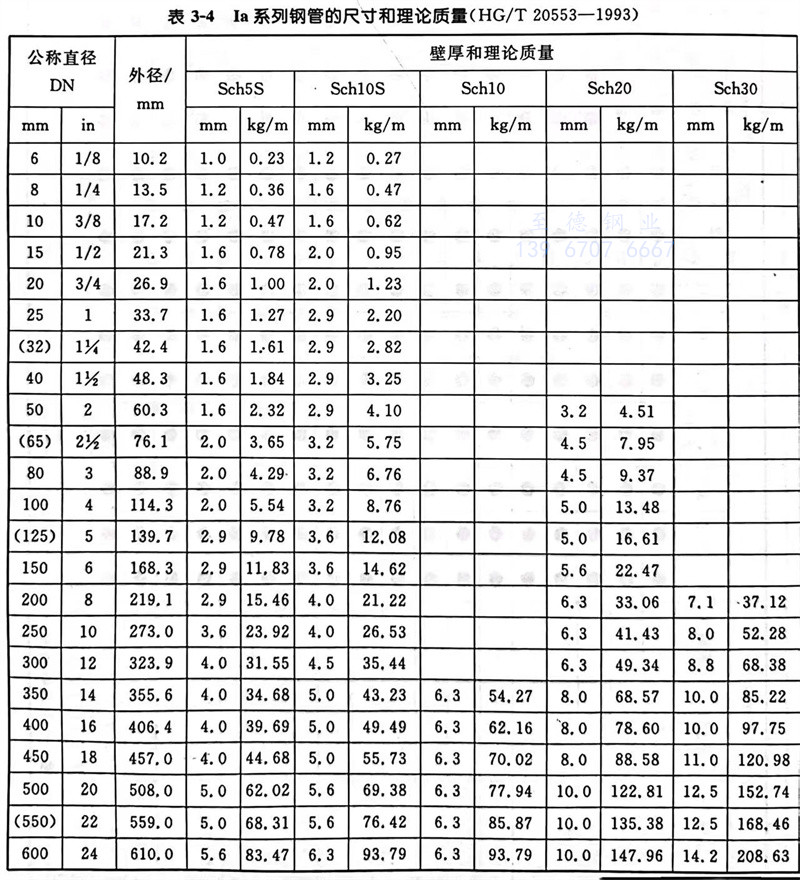

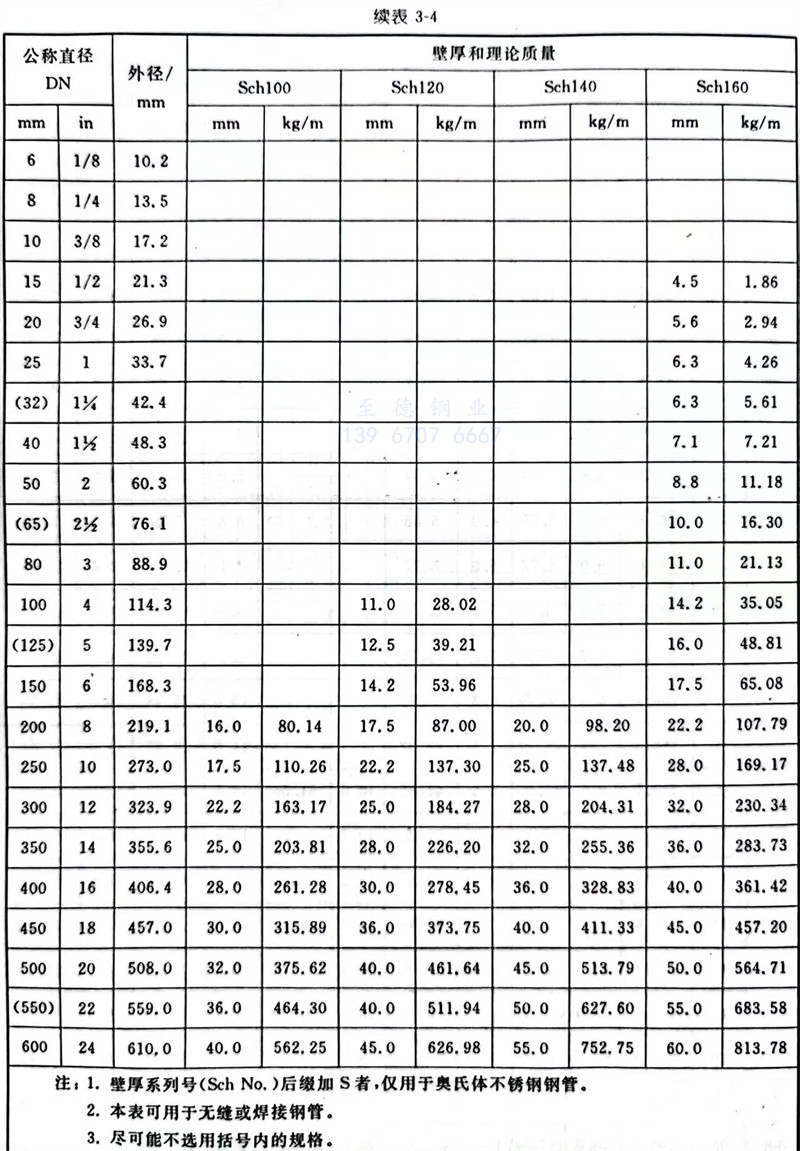

Ⅰa系(xi)列鋼管的尺(chi)寸和理論(lun)質(zhi)量見(jian)表3-4。

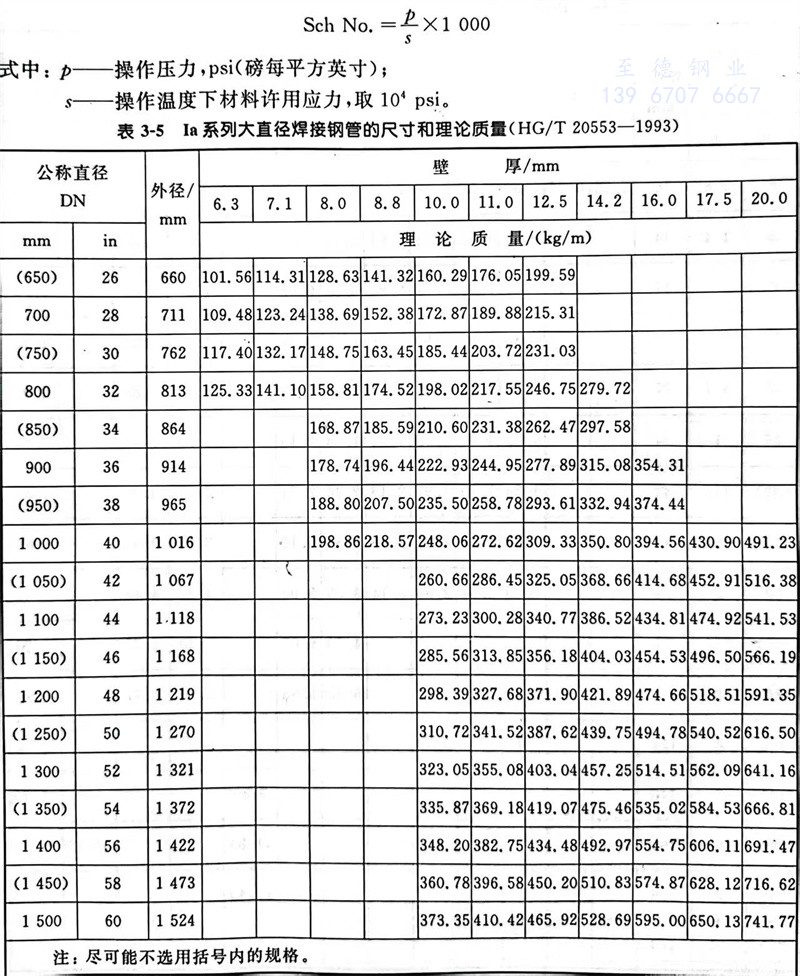

Ⅰa系(xi)列大直徑(jing)焊(han)接鋼管(guan)的尺寸(cun)和理論質量見(jian)表3-5。

表(biao)3-4中(zhong)(zhong)，鋼管(guan)外(wai)徑(jing)等效采用ISO 4200《焊接和(he)無(wu)縫平(ping)端鋼管(guan)尺(chi)寸與單(dan)位長度(du)質量總表(biao)》中(zhong)(zhong)的(de)尺(chi)寸；壁(bi)(bi)厚(hou)(hou)(hou)(hou)采用“壁(bi)(bi)厚(hou)(hou)(hou)(hou)系(xi)(xi)列號”（英(ying)文(wen)為 Schedule Number，簡(jian)寫為Sch No.）表(biao)示，壁(bi)(bi)厚(hou)(hou)(hou)(hou)值基本上采用ANSI B36.10《焊接和(he)無(wu)縫的(de)軋制鋼管(guan)》加以圓(yuan)整，然(ran)后取 ISO 221《鋼管(guan)壁(bi)(bi)厚(hou)(hou)(hou)(hou)》中(zhong)(zhong)相近的(de)壁(bi)(bi)厚(hou)(hou)(hou)(hou)值。“Sch No.”是(shi)美國管(guan)壁(bi)(bi)厚(hou)(hou)(hou)(hou)的(de)一種表(biao)示方法，它并不代表(biao)管(guan)壁(bi)(bi)的(de)實際厚(hou)(hou)(hou)(hou)度(du)，僅是(shi)管(guan)壁(bi)(bi)厚(hou)(hou)(hou)(hou)度(du)系(xi)(xi)列的(de)編(bian)號，每(mei)個系(xi)(xi)列編(bian)號對(dui)應著從小到大管(guan)徑(jing)的(de)一套固(gu)定不變(bian)的(de)厚(hou)(hou)(hou)(hou)度(du)。當采用英(ying)制單(dan)位時，Sch No.應有以下(xia)關系(xi)(xi)式(shi)：

表3-5中，焊接(jie)鋼管(guan)的(de)外(wai)徑(jing)采用API 5L《管(guan)路用管(guan)》中的(de)數值并圓(yuan)整到正整數，并符合ISO 4200標(biao)準(zhun)。

二、Ⅰb系列

Ⅰb系(xi)列是Ⅰa系(xi)列的代用系(xi)列。鋼(gang)管的外(wai)(wai)(wai)徑是將Ⅰa系(xi)列的外(wai)(wai)(wai)徑圓整到正整數，并符(fu)合GB／T 17395-1998《無縫鋼(gang)管尺(chi)寸(cun)、外(wai)(wai)(wai)形、重量及允許偏差(cha)》中(zhong)的鋼(gang)管外(wai)(wai)(wai)徑和(he)壁厚。

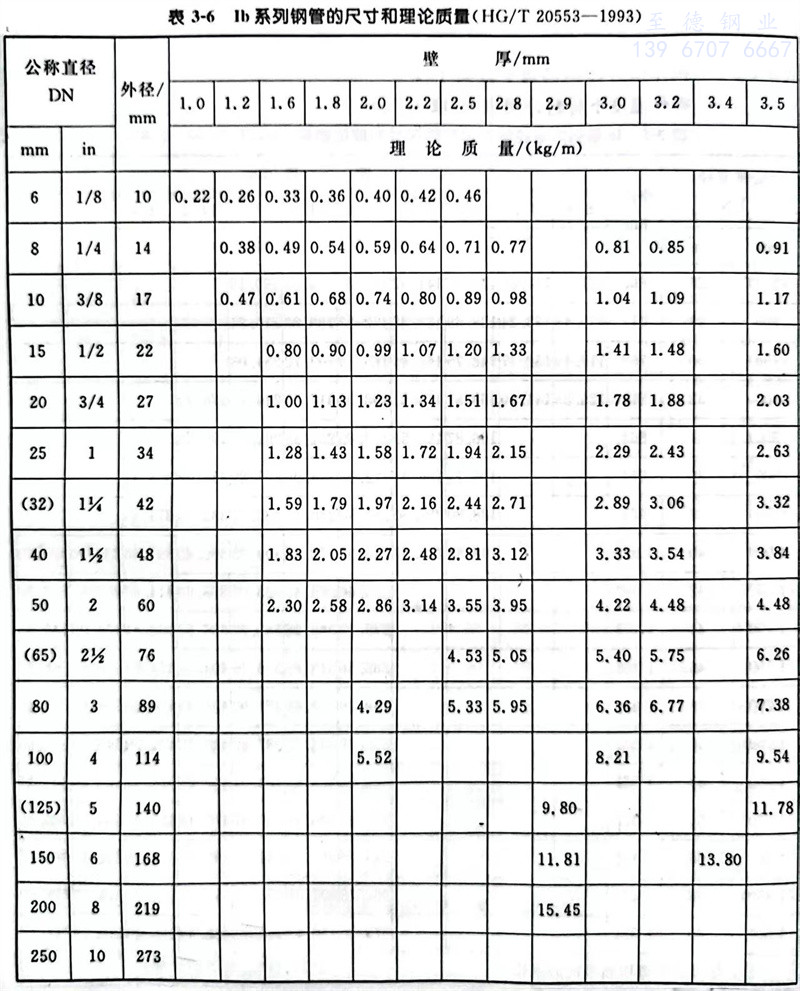

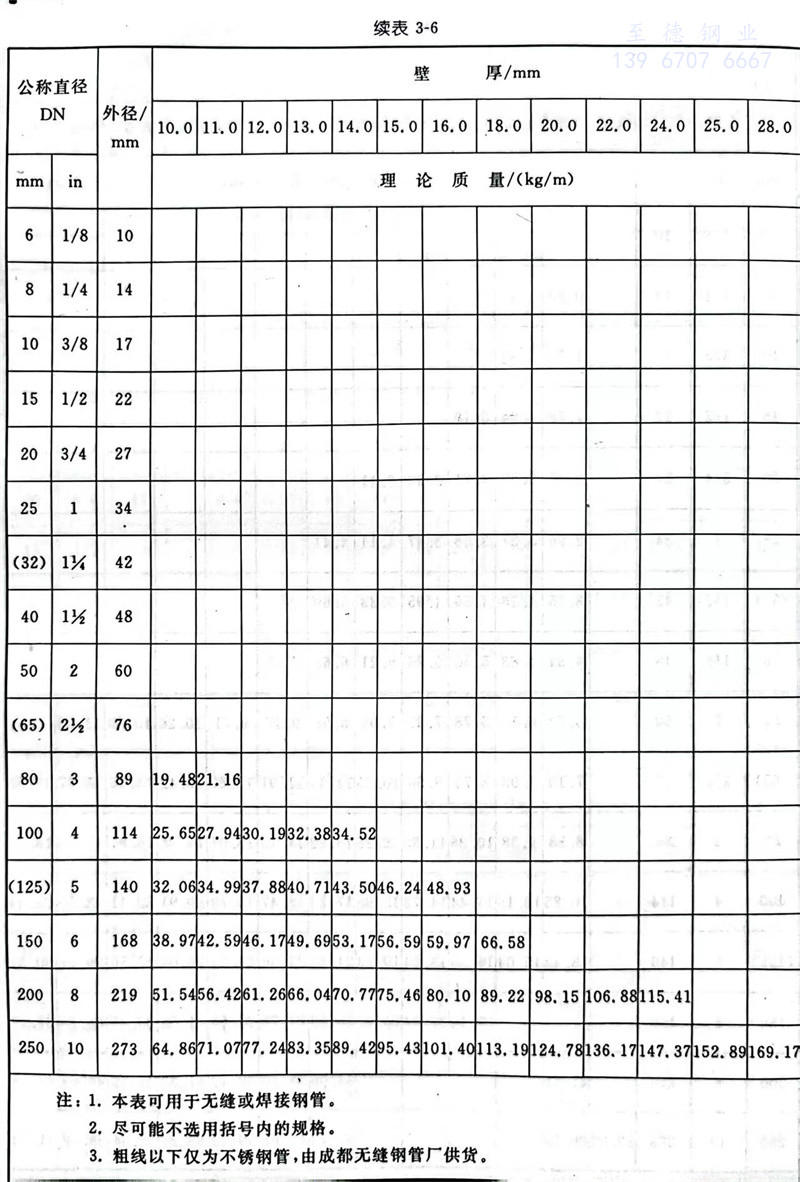

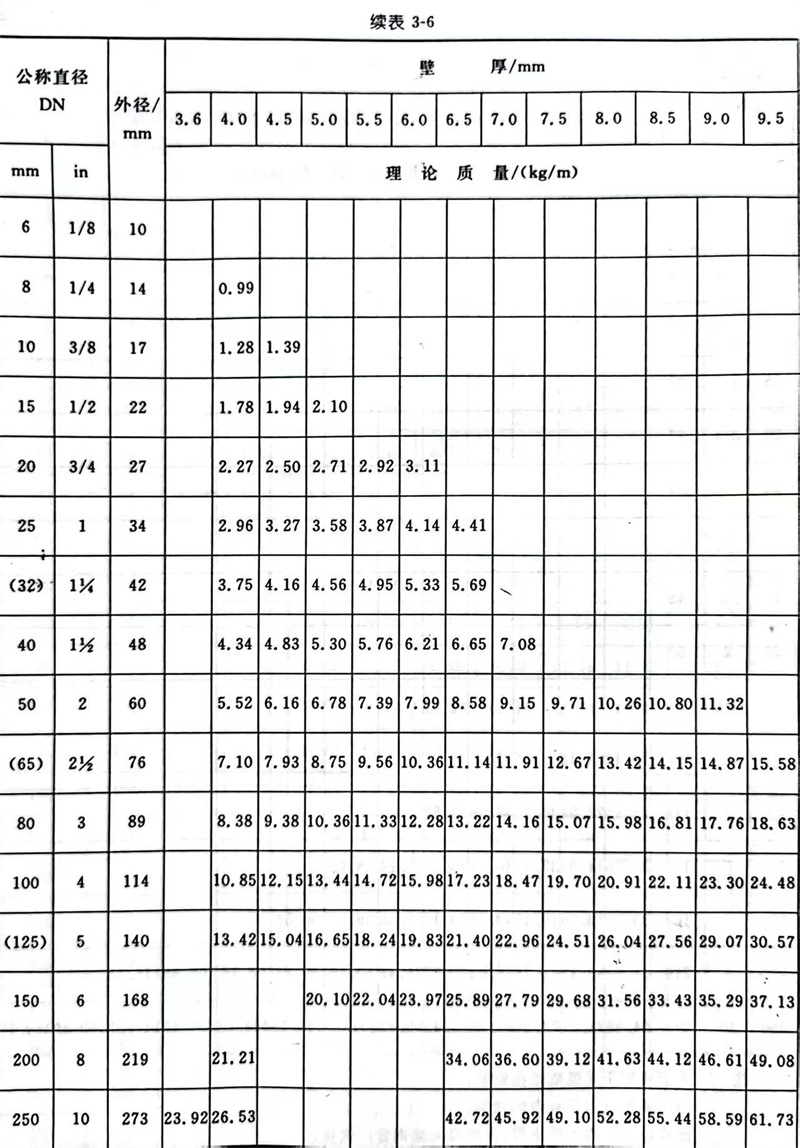

Ⅰb系(xi)列(lie)鋼管的尺寸和理(li)論質量見表3-6。
