焊(han)條電弧焊(han)過去稱為手工電弧焊，它是焊接奧氏體不銹鋼常用的一種焊接方法。
一、坡口(kou)的準(zhun)備
應(ying)根據不同板(ban)厚選用(yong)不同形式的焊接坡口。選用(yong)坡口形式的原則如下：
1. 確保焊(han)接接頭質量
為(wei)保(bao)證焊(han)透并盡量避免產生焊(han)接缺陷，應(ying)多(duo)采用(yong)對接焊(han)縫(feng)。實踐證明，V形(xing)坡口(kou)(kou)的角變(bian)形(xing)大于X形(xing)坡口(kou)(kou)。這一(yi)點(dian)在(zai)奧(ao)氏體(ti)型(xing)不銹鋼焊(han)接接頭表現尤為(wei)突出，見本章第(di)一(yi)節的介(jie)紹(shao)。
2. 減少焊接(jie)材料的消耗量
對于(yu)同樣(yang)厚度的焊接接頭，采用(yong)X形(xing)(xing)坡(po)口比V形(xing)(xing)坡(po)口能節省較多(duo)的焊接材(cai)料、電能和工時，焊接構件越(yue)厚越(yue)顯著。
3. 可達性強
要根(gen)據焊(han)接(jie)(jie)結構(gou)件(jian)能(neng)否轉(zhuan)(zhuan)動，翻轉(zhuan)(zhuan)難(nan)易(yi)程度(du)或焊(han)接(jie)(jie)接(jie)(jie)頭內(nei)外兩側(ce)的(de)焊(han)接(jie)(jie)條件(jian)而定(ding)。對不能(neng)轉(zhuan)(zhuan)動和內(nei)徑(jing)較(jiao)小容器的(de)對接(jie)(jie)焊(han)縫，為了避免(mian)大量的(de)仰(yang)焊(han)或不便從內(nei)側(ce)施焊(han)，宜(yi)采用V形坡口(kou)或U形坡口(kou)，坡口(kou)的(de)鈍邊(bian)要小，保證打底(di)焊(han)能(neng)實現單(dan)面焊(han)雙面成形。
4. 改(gai)善勞(lao)動條件
對于大直徑容(rong)器的(de)內側焊縫，應(ying)選用小的(de)坡口形式，以減少(shao)容(rong)器內部的(de)焊接工作量(liang)，還可以使焊接接頭的(de)熱影響區減小，有利于降低晶間腐蝕的(de)傾向。
5. 保證實(shi)現安全操作(zuo)
對于不銹鋼(gang)來說，坡口形式的選用除了上述原則外，還要考慮如何縮小焊接接頭的熱影響區范圍，使用小的熱輸入完成焊接，以達到提高焊接接頭耐蝕性和減少焊接變形量的目的。
下料(liao)和加(jia)工(gong)坡(po)口的方法(fa)，有機械(xie)加(jia)工(gong)和等離子弧切割方法(fa)，可(ke)根(gen)據(ju)構件(jian)的厚度和形狀確(que)定(ding)。
坡口加工完畢(bi)后(hou)要進(jin)行(xing)檢查，對(dui)影響焊接質量的局部(bu)凹凸不平(ping)處應進(jin)行(xing)修(xiu)理磨平(ping)；有(you)裂(lie)紋、分層、夾渣等缺陷(xian)應清(qing)理干凈，經(jing)著色滲透檢查確認無缺陷(xian)后(hou)，方能準備施焊。

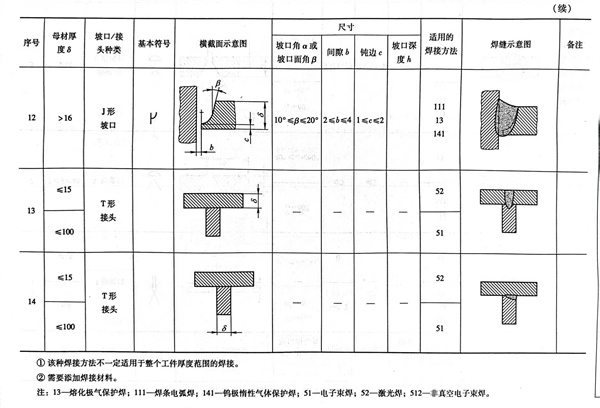

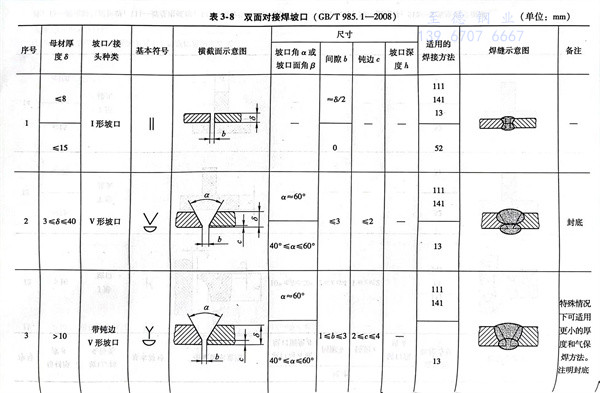

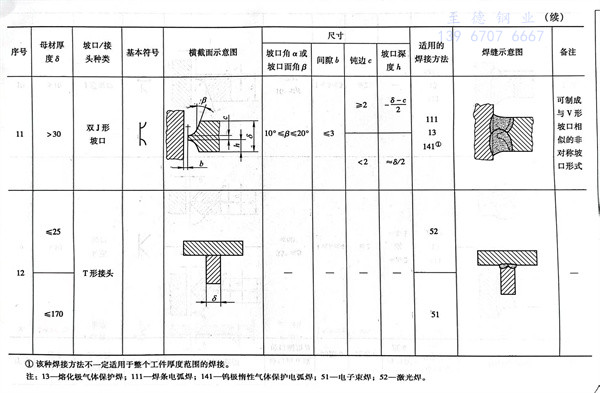

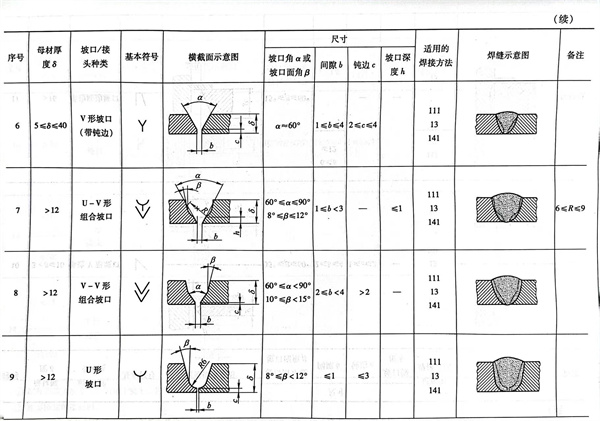

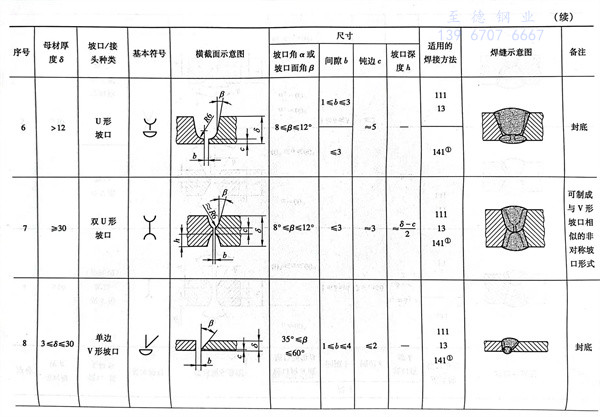

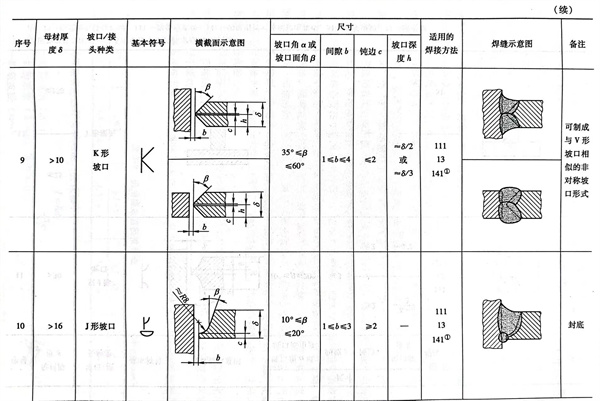

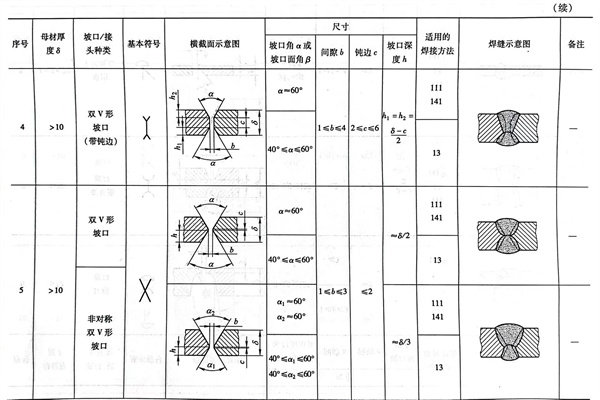

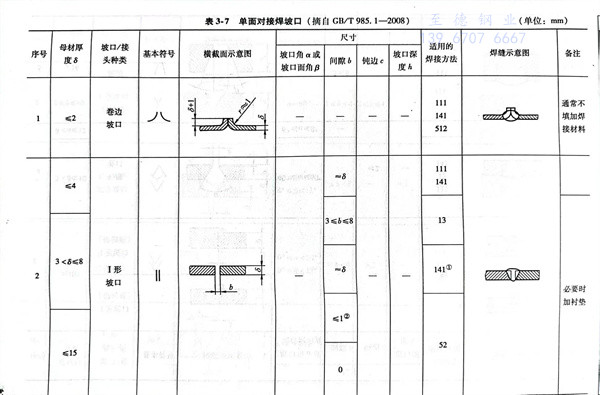

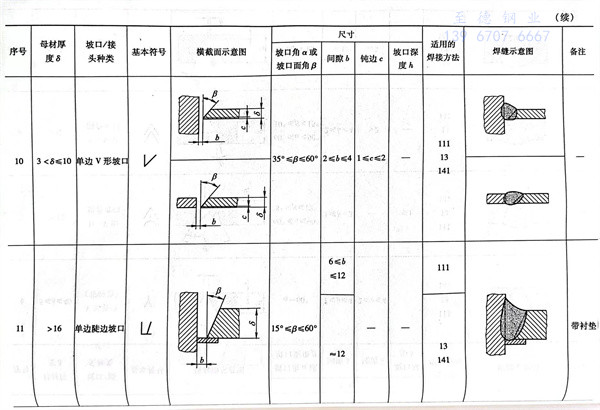

根據不銹鋼鋼板厚度，常用的電弧焊(han)單(dan)面焊(han)對接(jie)(jie)坡(po)(po)口見表(biao)3-7（GB/T 985.1-2008）和雙面對接(jie)(jie)焊(han)坡(po)(po)口見表(biao)3-8（GB/T985.1-2008）。這兩(liang)種坡(po)(po)口形式也(ye)是全國壓力(li)(li)容(rong)器(qi)標準化(hua)技術委員會推薦在壓力(li)(li)容(rong)器(qi)及壓力(li)(li)元件中(zhong)使用的。
二、焊前(qian)準(zhun)備
1. 焊件表面清理
焊件(jian)待焊處(chu)兩側各20mm（包括坡口面）表面應徹底清理(li)干凈，不(bu)(bu)應有任何油脂、污漬、油漆標記、氧(yang)化(hua)皮和其他雜(za)質(zhi)。通(tong)常采用(yong)丙酮或酒精(jing)進行擦洗(xi)，必要(yao)時還需先進行打磨。若清理(li)不(bu)(bu)干凈，這些有機物質(zhi)會在電(dian)弧高(gao)溫作用(yong)下分解燃燒成氣(qi)體，引起焊縫金屬產生氣(qi)孔和增(zeng)碳，進而使(shi)焊接接頭(tou)耐蝕性降低。
2. 焊條的選擇與烘干

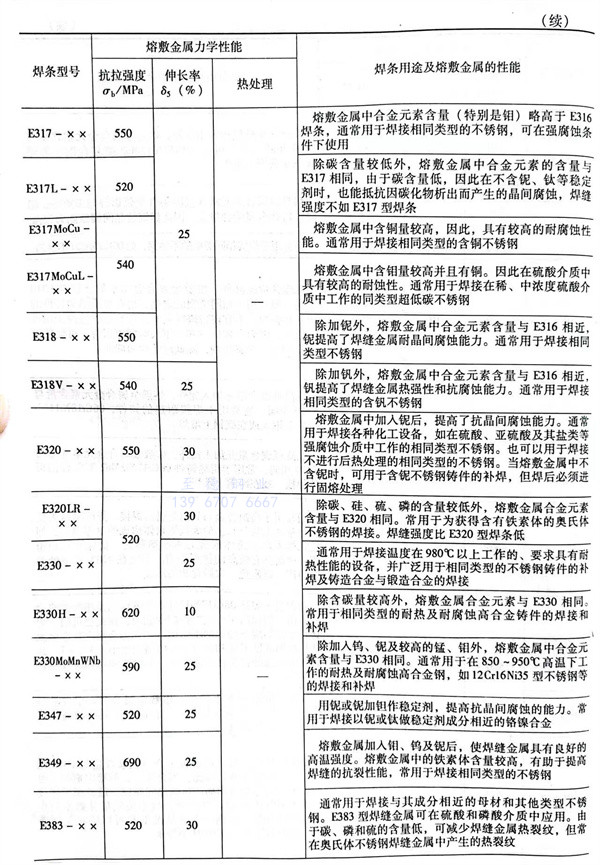

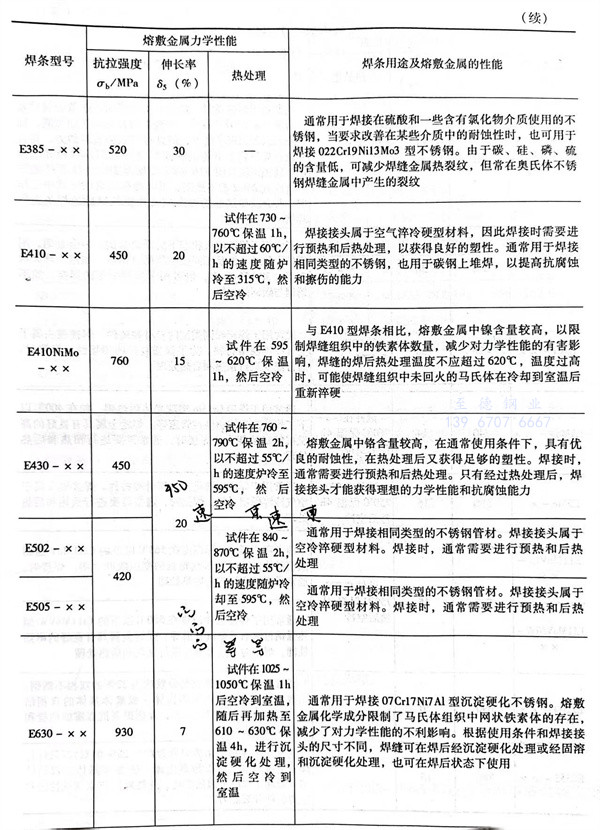

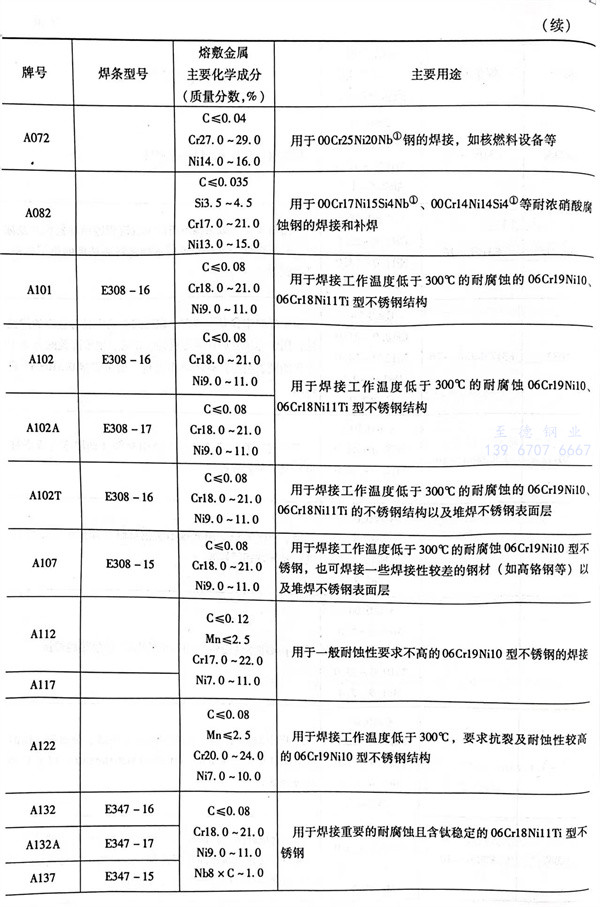

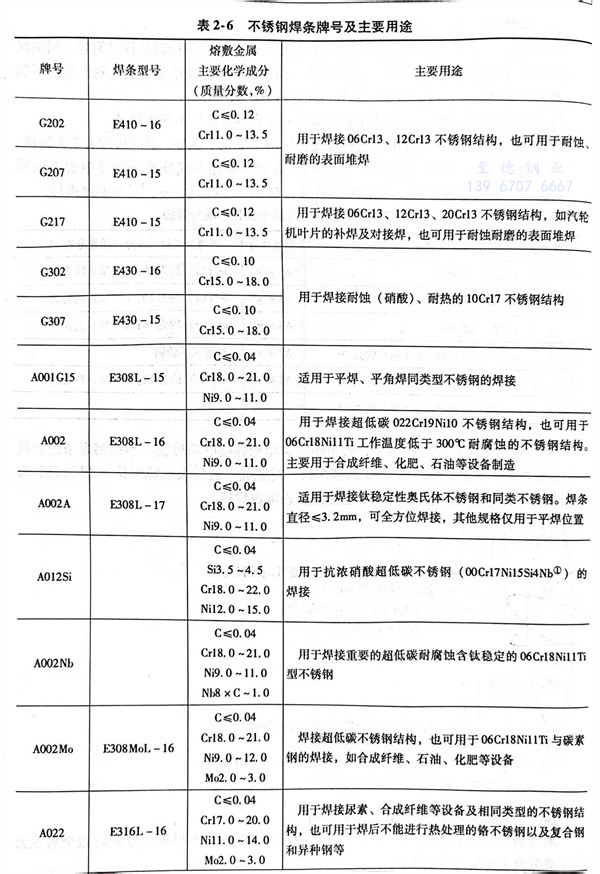

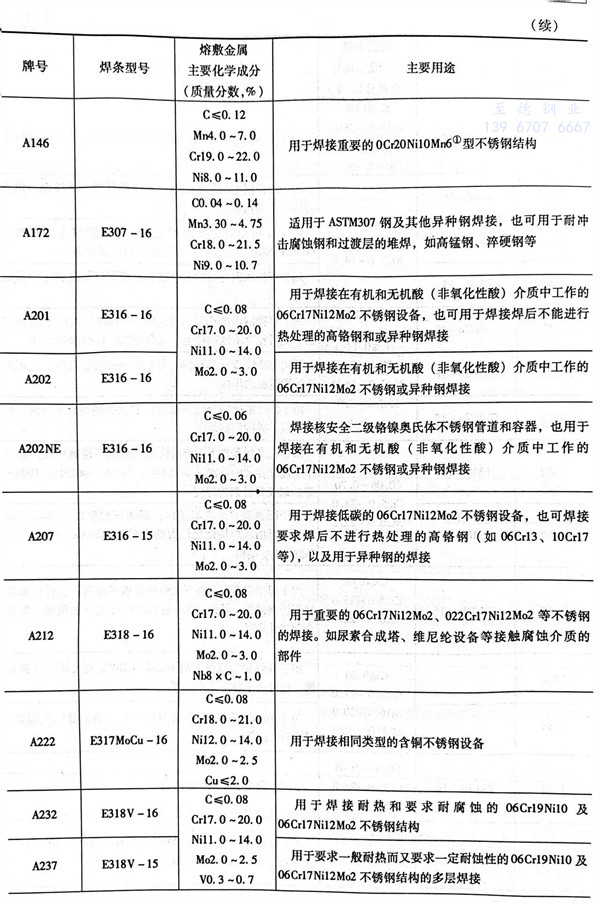

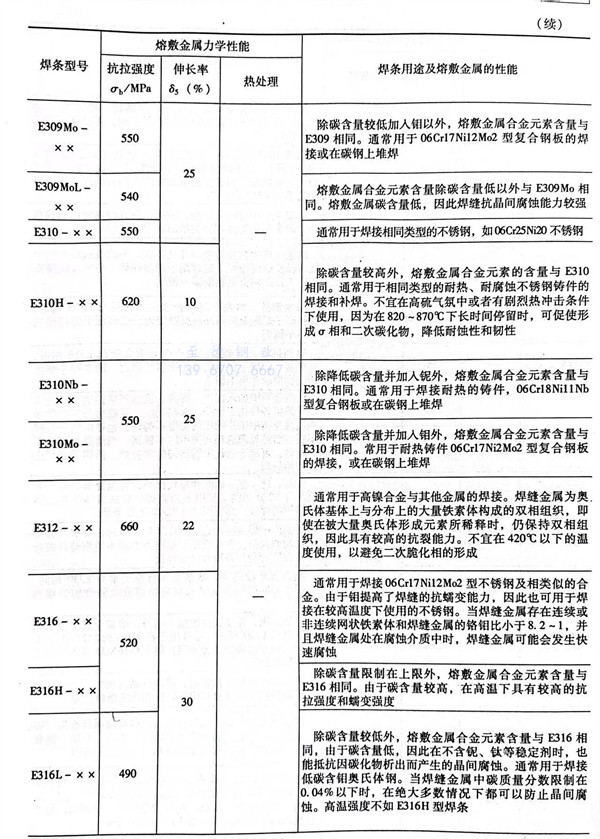

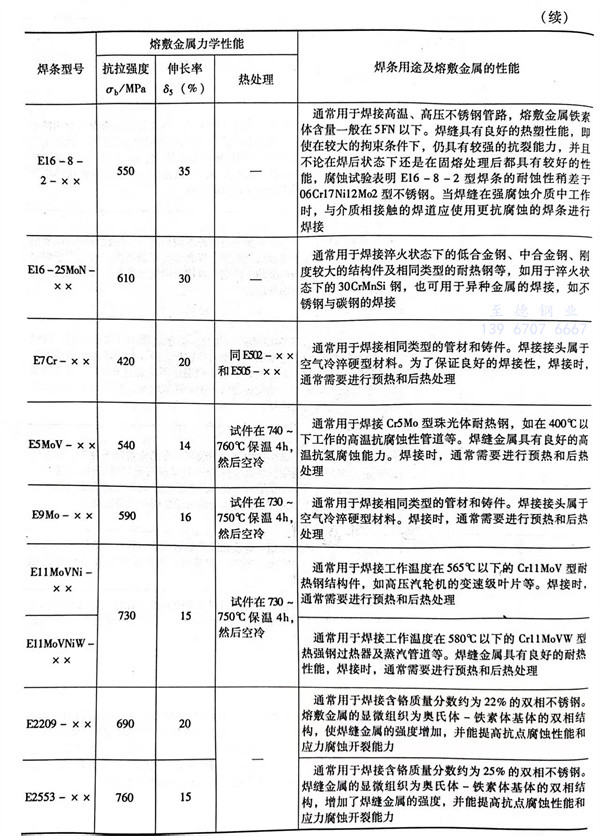

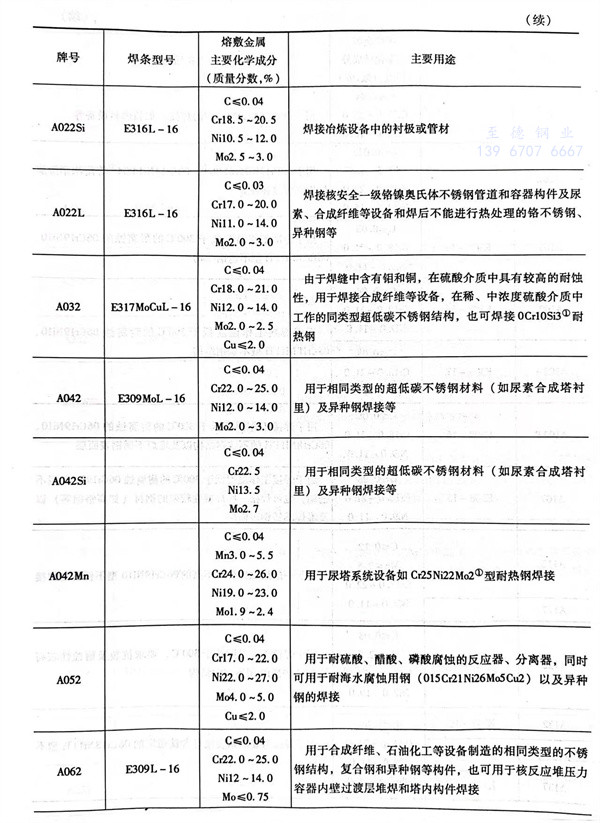

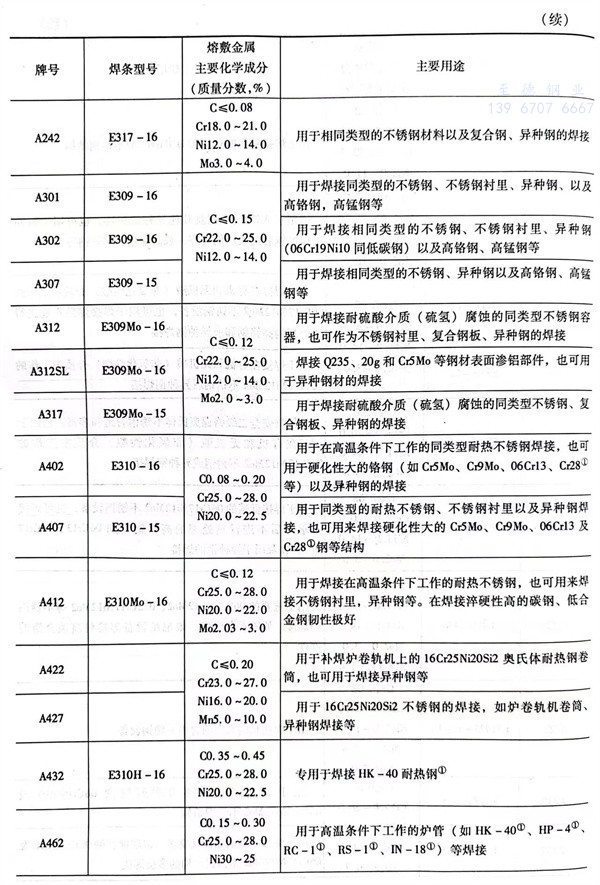

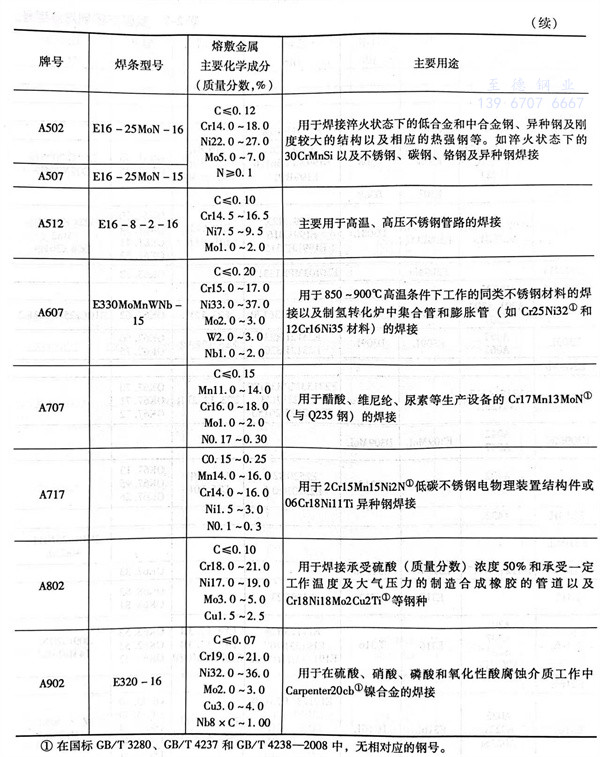

所選(xuan)用(yong)焊條應(ying)能獲得化學成分與(yu)母(mu)(mu)材金(jin)屬(shu)相近的熔敷金(jin)屬(shu)。為了(le)確保焊縫(feng)金(jin)屬(shu)的耐蝕性(xing)不低于母(mu)(mu)材金(jin)屬(shu)，其鉻(ge)、鎳含量(liang)略高于母(mu)(mu)材金(jin)屬(shu)，而碳含量(liang)又(you)要低于母(mu)(mu)材金(jin)屬(shu)。各(ge)種鋼(gang)材的匹(pi)配(pei)焊條可按表2-4和表2-6進(jin)行(xing)選(xuan)取。
根據藥皮的(de)類型(xing)(xing)不同，焊(han)(han)條有堿性型(xing)(xing)和鈦鈣(gai)型(xing)(xing)兩種(zhong)，它(ta)們(men)均具有良好的(de)抗裂性能。堿性型(xing)(xing)焊(han)(han)條：焊(han)(han)條牌號Axxx的(de)最后一個“x＇為“7＇；焊(han)(han)條型(xing)(xing)號Exxx-xx的(de)為“-15”“-25”，要選用(yong)直流電(dian)源(yuan)反(fan)(fan)極性施焊(han)(han)。鈦型(xing)(xing)或鈦鈣(gai)型(xing)(xing)焊(han)(han)條：焊(han)(han)條牌號Axxx的(de)最后一個“x”為“2”；焊(han)(han)條型(xing)(xing)號Exxx-xx的(de)“xx”為“-16”、“-17”和“-26”，通常選用(yong)直流電(dian)源(yuan)反(fan)(fan)極性也可(ke)以選用(yong)交(jiao)流電(dian)源(yuan)進行焊(han)(han)接。采用(yong)直流反(fan)(fan)極性電(dian)源(yuan)施焊(han)(han)，有電(dian)弧穩定、焊(han)(han)接速度快(kuai)且飛濺小等優點，能保證(zheng)可(ke)靠(kao)的(de)焊(han)(han)接質量。
施焊(han)(han)以(yi)前對焊(han)(han)條(tiao)(tiao)(tiao)(tiao)要按工藝要求進行烘(hong)(hong)干，減少(shao)(shao)帶入電(dian)弧區的水分。堿性型焊(han)(han)條(tiao)(tiao)(tiao)(tiao)要在350～400℃烘(hong)(hong)箱(xiang)中(zhong)(zhong)烘(hong)(hong)焙(bei)1～2h，然后(hou)放(fang)(fang)在溫度為(wei)200℃烘(hong)(hong)箱(xiang)內(nei)存放(fang)(fang)備用(yong)，以(yi)免(mian)受潮。鈦型或(huo)鈦鈣型焊(han)(han)條(tiao)(tiao)(tiao)(tiao)，通(tong)常在使用(yong)前將(jiang)其放(fang)(fang)在150～200℃烘(hong)(hong)箱(xiang)中(zhong)(zhong)烘(hong)(hong)焙(bei)1～2h即可。焊(han)(han)條(tiao)(tiao)(tiao)(tiao)烘(hong)(hong)干溫度不宜過高，烘(hong)(hong)焙(bei)時(shi)間也(ye)不宜太長。最(zui)好(hao)不要重復烘(hong)(hong)干，用(yong)多少(shao)(shao)烘(hong)(hong)多少(shao)(shao)，以(yi)防止藥皮脫落。焊(han)(han)條(tiao)(tiao)(tiao)(tiao)烘(hong)(hong)焙(bei)時(shi)，不能(neng)(neng)將(jiang)焊(han)(han)條(tiao)(tiao)(tiao)(tiao)突然放(fang)(fang)入高溫爐加(jia)熱或(huo)從高溫爐中(zhong)(zhong)突然取出(chu)冷(leng)卻。正(zheng)確的方法是將(jiang)焊(han)(han)條(tiao)(tiao)(tiao)(tiao)先放(fang)(fang)入溫度100℃以(yi)下爐中(zhong)(zhong)，然后(hou)緩慢(man)升溫，保溫后(hou)隨(sui)爐緩冷(leng)，這(zhe)樣才能(neng)(neng)防止焊(han)(han)條(tiao)(tiao)(tiao)(tiao)藥皮開裂和脫剝。
烘焙焊條應(ying)使用正規的干(gan)燥(zao)箱而(er)不(bu)能(neng)用封閉(bi)式的加(jia)熱(re)爐，因為烘干(gan)箱能(neng)將烘出來的水(shui)汽排出，而(er)封閉(bi)式加(jia)熱(re)逸(yi)出的水(shui)分仍(reng)停留在加(jia)熱(re)室(shi)內，降溫之后，水(shui)分又(you)被藥皮(pi)吸收，達不(bu)到干(gan)燥(zao)的效果。

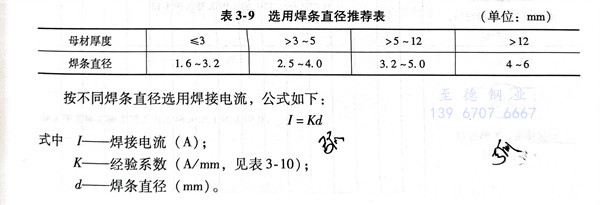

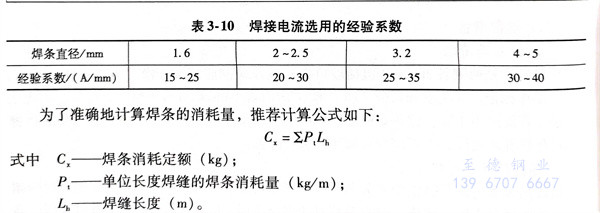

焊條直徑按不同(tong)母材(cai)金屬厚度(du)來選擇，見表3-9。焊接(jie)電流選用的經(jing)驗系數見表3-10。

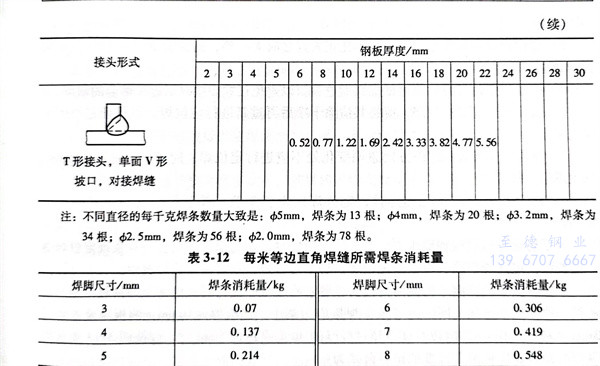

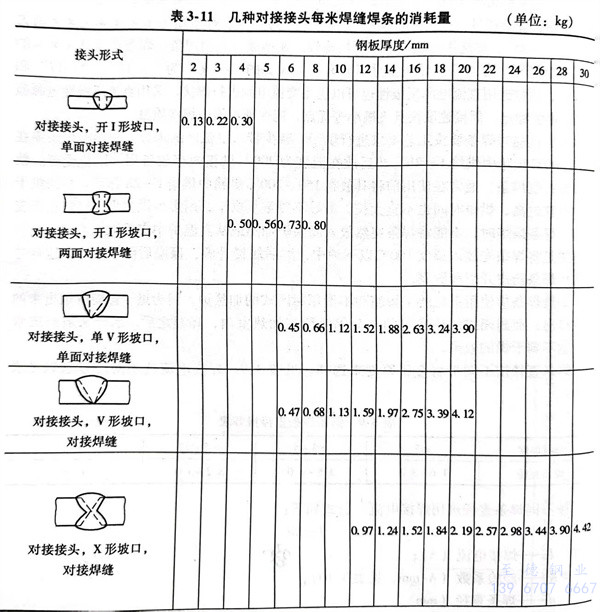

幾種對接接頭每米焊(han)縫所消耗焊(han)條的質量見表(biao)3-11。表(biao)3-12為等邊直角焊(han)縫每米所消耗焊(han)條的質量。
3. 焊接環境
焊(han)(han)(han)條電弧焊(han)(han)(han)時(shi)焊(han)(han)(han)接場地風速不(bu)大(da)于10m／s，相對濕度不(bu)大(da)于90％，要避免風、雨、雪的(de)(de)直(zhi)接影響。環境溫(wen)度低時(shi)應(ying)在始焊(han)(han)(han)處100mm范(fan)圍內預熱到15℃左右(you)。焊(han)(han)(han)接廠房應(ying)安(an)裝通風設備(bei)，減少有害(hai)氣體和煙塵對環境的(de)(de)污染。焊(han)(han)(han)接用電源網路電壓的(de)(de)波動(dong)范(fan)圍不(bu)應(ying)超(chao)過額定值(zhi)的(de)(de)±10％。
4. 裝配定位(wei)焊
為了保證所焊(han)構件(jian)的最(zui)終形(xing)(xing)狀和尺(chi)寸，組裝(zhuang)焊(han)件(jian)時既要(yao)按工藝需要(yao)留(liu)出(chu)焊(han)接根部間隙，還必須(xu)考慮留(liu)出(chu)焊(han)縫縱橫兩向(xiang)收縮量和角變形(xing)(xing)的反變形(xing)(xing)量。

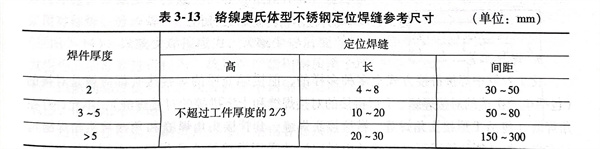

定(ding)位焊(han)(han)(han)縫(feng)是(shi)短小而斷續的焊(han)(han)(han)縫(feng)，其(qi)參考尺寸(cun)見表3-13。定(ding)位焊(han)(han)(han)縫(feng)雖說短小而窄(zhai)，在正式焊(han)(han)(han)接過程中并(bing)不會全部熔掉，仍有部分焊(han)(han)(han)縫(feng)留在正式焊(han)(han)(han)縫(feng)中。故應要(yao)求(qiu)焊(han)(han)(han)縫(feng)的質量和(he)正常焊(han)(han)(han)縫(feng)一樣，不能隨便施焊(han)(han)(han)。
定位焊時，要注意下(xia)列事項(xiang)：
a. 定位焊(han)縫所有焊(han)條型號（或牌(pai)號）應與(yu)正式(shi)焊(han)接時(shi)相同，但焊(han)條直(zhi)徑(jing)可選(xuan)細一些。
b. 定位焊縫的(de)焊接(jie)電流要選(xuan)擇得(de)比正(zheng)式焊接(jie)時大一些，通常(chang)大10％～15％，以保證焊透。
c. 定位焊縫(feng)的(de)起弧和收尾(wei)處應圓滑(hua)過渡，以(yi)避免(mian)正式焊接時(shi)引起未(wei)熔合的(de)缺(que)陷。
d. 發現定位(wei)焊(han)縫(feng)有缺(que)陷，應將其清除(chu)干凈后再重新進行定位(wei)焊(han)，以保證定位(wei)焊(han)的焊(han)縫(feng)質量。
e. 在焊(han)(han)縫交(jiao)叉(cha)處和焊(han)(han)縫方(fang)向急劇變化處不應進行定位焊(han)(han)，應離開上述位置50mm以上進行定位焊(han)(han)。
f. 對于需要(yao)焊(han)前預(yu)(yu)熱(re)的焊(han)件，定位焊(han)前也要(yao)預(yu)(yu)熱(re)，其預(yu)(yu)熱(re)溫度與正式(shi)焊(han)接時相同(tong)。
為了防止焊(han)(han)接裂紋和(he)減(jian)少內應(ying)力(li)，裝(zhuang)配時(shi)要盡(jin)量避免強(qiang)行組裝(zhuang)。一旦發現(xian)定位(wei)焊(han)(han)縫(feng)產生(sheng)裂紋，應(ying)立既鏟除，再重新定位(wei)焊(han)(han)，切不可將隱患殘留(liu)在定位(wei)焊(han)(han)縫(feng)中(zhong)。

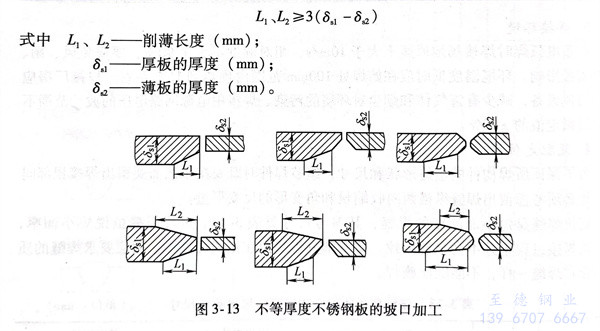

不等厚(hou)(hou)(hou)度奧氏體型不銹(xiu)鋼對(dui)接接頭(tou)，要(yao)求將厚(hou)(hou)(hou)板(ban)(ban)(ban)一側待焊(han)(han)(han)處削(xue)薄(bo)(bo)至與薄(bo)(bo)板(ban)(ban)(ban)一側厚(hou)(hou)(hou)度相(xiang)同。這樣便于(yu)焊(han)(han)(han)接，同時也可減(jian)少(shao)焊(han)(han)(han)接應力集(ji)中。當(dang)板(ban)(ban)(ban)厚(hou)(hou)(hou)≤10mm，兩(liang)板(ban)(ban)(ban)厚(hou)(hou)(hou)度差(cha)超(chao)過(guo)3mm或(huo)板(ban)(ban)(ban)厚(hou)(hou)(hou)＞10mm，兩(liang)板(ban)(ban)(ban)厚(hou)(hou)(hou)度差(cha)超(chao)過(guo)板(ban)(ban)(ban)厚(hou)(hou)(hou)的30％或(huo)超(chao)過(guo)5mm時，應按圖3-13要(yao)求削(xue)薄(bo)(bo)厚(hou)(hou)(hou)板(ban)(ban)(ban)邊(bian)緣。厚(hou)(hou)(hou)板(ban)(ban)(ban)削(xue)薄(bo)(bo)長度的推薦公式為：
5. 焊接工藝
化(hua)工容器中焊(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)(jie)拼接(jie)(jie)(jie)(jie)(jie)(jie)方式上多種多樣(yang)的(de)，但(dan)接(jie)(jie)(jie)(jie)(jie)(jie)觸介(jie)質的(de)焊(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)(jie)(jie)頭(tou)都應(ying)該是對(dui)(dui)(dui)接(jie)(jie)(jie)(jie)(jie)(jie)的(de)（包(bao)括單縫(feng)拼接(jie)(jie)(jie)(jie)(jie)(jie)的(de)對(dui)(dui)(dui)接(jie)(jie)(jie)(jie)(jie)(jie)焊(han)(han)(han)(han)縫(feng)、T形拼接(jie)(jie)(jie)(jie)(jie)(jie)的(de)對(dui)(dui)(dui)接(jie)(jie)(jie)(jie)(jie)(jie)焊(han)(han)(han)(han)縫(feng)和十字拼接(jie)(jie)(jie)(jie)(jie)(jie)的(de)對(dui)(dui)(dui)接(jie)(jie)(jie)(jie)(jie)(jie)焊(han)(han)(han)(han)縫(feng)），不允許(xu)存在角(jiao)(jiao)(jiao)焊(han)(han)(han)(han)縫(feng)（包(bao)括T形接(jie)(jie)(jie)(jie)(jie)(jie)頭(tou)角(jiao)(jiao)(jiao)焊(han)(han)(han)(han)縫(feng)、搭接(jie)(jie)(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)(jie)(jie)頭(tou)焊(han)(han)(han)(han)縫(feng)、套管接(jie)(jie)(jie)(jie)(jie)(jie)頭(tou)角(jiao)(jiao)(jiao)焊(han)(han)(han)(han)縫(feng)和角(jiao)(jiao)(jiao)接(jie)(jie)(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)(jie)(jie)頭(tou)角(jiao)(jiao)(jiao)焊(han)(han)(han)(han)縫(feng)）。只有極(ji)少(shao)數必須的(de)情況下（如修(xiu)補(bu)內襯層）才采(cai)用(yong)搭接(jie)(jie)(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)(jie)(jie)頭(tou)角(jiao)(jiao)(jiao)焊(han)(han)(han)(han)縫(feng)。采(cai)用(yong)對(dui)(dui)(dui)接(jie)(jie)(jie)(jie)(jie)(jie)焊(han)(han)(han)(han)縫(feng)十字拼接(jie)(jie)(jie)(jie)(jie)(jie)時，相鄰(lin)(lin)筒節的(de)縱焊(han)(han)(han)(han)縫(feng)應(ying)對(dui)(dui)(dui)準；采(cai)用(yong)對(dui)(dui)(dui)接(jie)(jie)(jie)(jie)(jie)(jie)焊(han)(han)(han)(han)縫(feng)T形拼接(jie)(jie)(jie)(jie)(jie)(jie)時，相鄰(lin)(lin)筒節縱焊(han)(han)(han)(han)縫(feng)距離或封頭(tou)焊(han)(han)(han)(han)縫(feng)的(de)端點與相鄰(lin)(lin)筒節縱焊(han)(han)(han)(han)縫(feng)的(de)距離應(ying)大于(yu)筒體壁厚的(de)3倍(bei)，且不小(xiao)于(yu)100mm。
裝配于筒(tong)體(ti)內部的(de)構件與(yu)筒(tong)體(ti)焊(han)接(jie)時，其焊(han)縫(feng)(feng)應(ying)盡量避開筒(tong)體(ti)環焊(han)縫(feng)(feng)和(he)筒(tong)體(ti)與(yu)封(feng)頭(tou)相接(jie)的(de)環焊(han)縫(feng)(feng)。
筒體(ti)縱焊(han)縫(feng)的(de)對口錯(cuo)邊(bian)量(liang)，在(zai)板厚(hou)≤50mm時(shi)，應≤板厚(hou)的(de)1/4，且不超過(guo)3mm；板厚(hou)＞50mm時(shi)，應≤1/16板厚(hou)，且≤10mm。筒體(ti)環焊(han)縫(feng)的(de)對口錯(cuo)邊(bian)量(liang)，板厚(hou)≤40mm時(shi)，應≤1/4板厚(hou)，且≤5mm；板厚(hou)＞40mm時(shi)，應≤1/8板厚(hou)，且≤20mm。
復合(he)鋼板的對口(kou)錯(cuo)邊(bian)量(liang)以復層表面為(wei)基準(zhun)，不(bu)論縱縫還是環縫，均(jun)不(bu)得大(da)于復層厚度的5％，且(qie)不(bu)大(da)于2mm。
化(hua)工容器封(feng)頭(tou)如果(guo)是拼(pin)接后成(cheng)形，其拼(pin)接焊縫在成(cheng)型前應打磨(mo)至與母(mu)材齊(qi)平。如果(guo)封(feng)頭(tou)由成(cheng)型瓣(ban)片和圓板對接拼(pin)制成(cheng)時，焊縫方向(xiang)只允(yun)許是徑向(xiang)和環向(xiang)的。各不相交(jiao)焊縫之間(jian)的最(zui)小距離應大于壁厚的3倍，且不小于100mm。
盡量避免在容器焊(han)縫及其邊(bian)緣附(fu)近(jin)開(kai)孔(kong)。若(ruo)必須開(kai)孔(kong)，則以開(kai)孔(kong)中心為圓(yuan)心，1.5倍開(kai)孔(kong)直徑為半徑的圓(yuan)，所包容的焊(han)接接頭都需經(jing)射線或超聲檢測檢查(cha)判定(ding)為合格。
焊(han)(han)(han)(han)(han)(han)(han)接(jie)(jie)奧氏體型不(bu)(bu)銹鋼時，不(bu)(bu)允許焊(han)(han)(han)(han)(han)(han)(han)條在非焊(han)(han)(han)(han)(han)(han)(han)接(jie)(jie)部(bu)位引(yin)(yin)弧(hu)(hu)，以避免由于引(yin)(yin)弧(hu)(hu)跡點產生(sheng)局(ju)部(bu)腐蝕。在可能的(de)情況下選(xuan)用與(yu)產品相(xiang)同的(de)材(cai)料作(zuo)為引(yin)(yin)弧(hu)(hu)板引(yin)(yin)弧(hu)(hu)，也可以直接(jie)(jie)在焊(han)(han)(han)(han)(han)(han)(han)接(jie)(jie)部(bu)位進行(xing)定(ding)位焊(han)(han)(han)(han)(han)(han)(han)或(huo)正(zheng)式施(shi)焊(han)(han)(han)(han)(han)(han)(han)。若不(bu)(bu)慎在非焊(han)(han)(han)(han)(han)(han)(han)接(jie)(jie)部(bu)位引(yin)(yin)弧(hu)(hu)，必須將弧(hu)(hu)坑按(an)施(shi)焊(han)(han)(han)(han)(han)(han)(han)工藝(yi)條件(jian)進行(xing)補焊(han)(han)(han)(han)(han)(han)(han)并要打磨至與(yu)基本金屬面(mian)齊(qi)平。當產品在焊(han)(han)(han)(han)(han)(han)(han)接(jie)(jie)夾具工作(zuo)臺上進行(xing)旋轉焊(han)(han)(han)(han)(han)(han)(han)接(jie)(jie)時，定(ding)要使焊(han)(han)(han)(han)(han)(han)(han)件(jian)與(yu)夾具的(de)接(jie)(jie)觸面(mian)有良(liang)好的(de)接(jie)(jie)觸，接(jie)(jie)觸不(bu)(bu)良(liang)會產生(sheng)電弧(hu)(hu)閃點，而引(yin)(yin)起燒傷處局(ju)部(bu)腐蝕。
從奧(ao)氏體型不銹鋼(gang)性能上分(fen)析(xi)，它的(de)電阻大且導(dao)熱性又差，與焊(han)(han)接(jie)同等厚度碳素鋼(gang)相比，可以(yi)選(xuan)擇小(xiao)的(de)焊(han)(han)接(jie)電流；在保證焊(han)(han)透的(de)情況(kuang)下可適當地提(ti)高(gao)(gao)焊(han)(han)接(jie)速度。這樣，焊(han)(han)接(jie)熔(rong)池(chi)所受到的(de)熱量會相對小(xiao)些，有利于提(ti)高(gao)(gao)焊(han)(han)縫金屬(shu)的(de)耐(nai)蝕性，又能減少(shao)焊(han)(han)后變(bian)形(xing)量。在施焊(han)(han)過程中(zhong)，焊(han)(han)縫背面加純（紫）銅(tong)墊板或者通水(shui)冷卻(que)等方法，都能使焊(han)(han)接(jie)熔(rong)池(chi)熱量減少(shao)，是提(ti)高(gao)(gao)焊(han)(han)接(jie)接(jie)頭(tou)耐(nai)蝕性的(de)有效(xiao)措施。

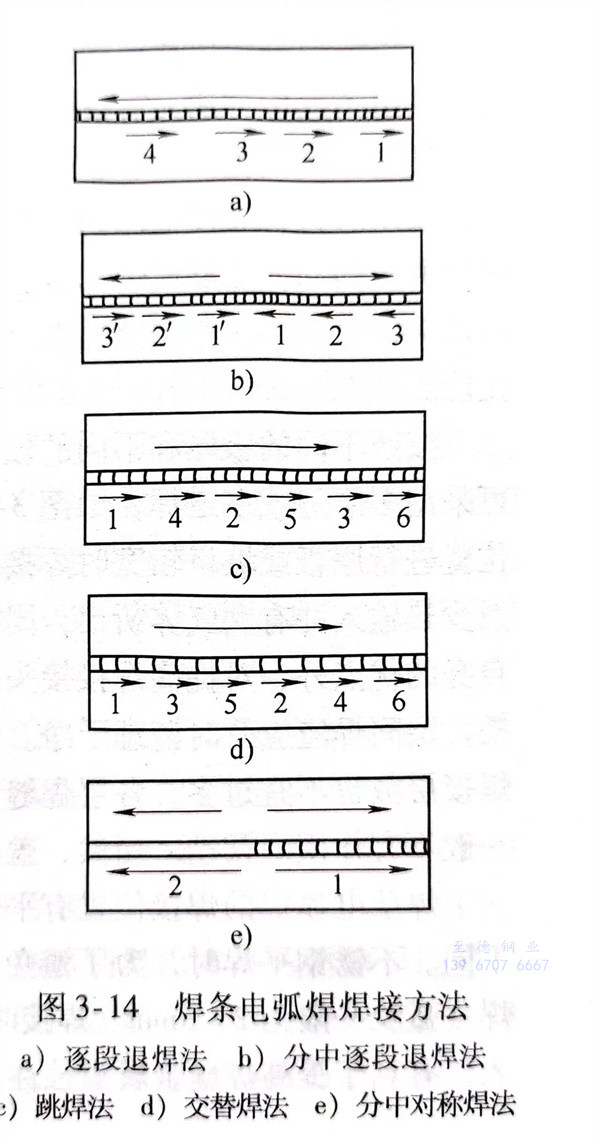

化工容器(qi)和設備的焊(han)(han)(han)(han)接順序是，先焊(han)(han)(han)(han)接縱縫，后焊(han)(han)(han)(han)接環縫，以(yi)減(jian)少(shao)焊(han)(han)(han)(han)接應(ying)力(li)。在焊(han)(han)(han)(han)接操作時，應(ying)盡量(liang)采用(yong)對稱(cheng)焊(han)(han)(han)(han)、分段(duan)焊(han)(han)(han)(han)、跳焊(han)(han)(han)(han)和逆向分段(duan)焊(han)(han)(han)(han)等操作方(fang)法（見圖(tu)3-14），以(yi)減(jian)少(shao)焊(han)(han)(han)(han)接應(ying)力(li)，又減(jian)少(shao)焊(han)(han)(han)(han)后變形(xing)(xing)量(liang)。發生焊(han)(han)(han)(han)后變形(xing)(xing)要(yao)進行校形(xing)(xing)，校形(xing)(xing)時嚴(yan)禁用(yong)鋼質(zhi)錘子(zi)矯形(xing)(xing)，以(yi)防局(ju)部過量(liang)變形(xing)(xing)或鐵渣粘(zhan)在不銹鋼板上而產(chan)生腐蝕，應(ying)選用(yong)木質(zhi)錘。
對耐(nai)蝕性要(yao)(yao)求高(gao)的(de)(de)奧氏體型(xing)不銹鋼(gang)容器及介質接觸(chu)的(de)(de)焊(han)縫，應該最(zui)后施焊(han)，才能(neng)提高(gao)焊(han)縫金屬(shu)(shu)耐(nai)蝕性。焊(han)接時，盡(jin)量避免損(sun)傷(shang)奧氏體型(xing)不銹鋼(gang)容器內(nei)表面(mian)，若有(you)局部傷(shang)痕、刻槽等影響耐(nai)蝕性的(de)(de)缺陷，必須修正打磨，打磨處與基(ji)本母材金屬(shu)(shu)呈不小于1：3斜(xie)坡過渡。打磨深度(du)不應超過該部位(wei)金屬(shu)(shu)材料厚度(du)的(de)(de)5％，且不超過2mm。否則(ze)，要(yao)(yao)進行(xing)重新補(bu)焊(han)、磨平。
在焊(han)(han)(han)(han)(han)接承受(shou)壓力的化工容(rong)器、鍋(guo)爐和(he)(he)管(guan)路時(shi)，要(yao)求焊(han)(han)(han)(han)(han)縫(feng)完全(quan)焊(han)(han)(han)(han)(han)透(tou)，以保證(zheng)(zheng)受(shou)壓元(yuan)件(jian)的質(zhi)量和(he)(he)對性能的要(yao)求。對接焊(han)(han)(han)(han)(han)縫(feng)通常(chang)采取雙面(mian)焊(han)(han)(han)(han)(han)或(huo)單(dan)面(mian)焊(han)(han)(han)(han)(han)雙面(mian)成(cheng)形的方法(fa)來保證(zheng)(zheng)焊(han)(han)(han)(han)(han)縫(feng)反面(mian)焊(han)(han)(han)(han)(han)透(tou)。雙面(mian)焊(han)(han)(han)(han)(han)使用(yong)比較(jiao)廣泛，對焊(han)(han)(han)(han)(han)工操作(zuo)技能雖有一(yi)定(ding)要(yao)求，但(dan)并非很嚴格。但(dan)由于受(shou)構件(jian)尺寸和(he)(he)形狀限制，如小直徑(jing)容(rong)器、管(guan)道在里面(mian)無法(fa)進行施(shi)焊(han)(han)(han)(han)(han)，只能在容(rong)器外側焊(han)(han)(han)(han)(han)接。通常(chang)單(dan)側焊(han)(han)(han)(han)(han)時(shi)易造成(cheng)內表面(mian)未焊(han)(han)(han)(han)(han)透(tou)或(huo)出現焊(han)(han)(han)(han)(han)瘤和(he)(he)咬邊(bian)等(deng)焊(han)(han)(han)(han)(han)接缺陷(xian)，無法(fa)滿足焊(han)(han)(han)(han)(han)接質(zhi)量的要(yao)求。為(wei)此，提出了單(dan)面(mian)焊(han)(han)(han)(han)(han)雙面(mian)成(cheng)形的焊(han)(han)(han)(han)(han)接操作(zuo)方法(fa)。
單(dan)面(mian)焊(han)(han)(han)(han)(han)(han)(han)(han)雙(shuang)(shuang)(shuang)面(mian)成(cheng)(cheng)形(xing)(xing)(xing)操(cao)(cao)(cao)作方(fang)(fang)法(fa)(fa)(fa)(fa)是(shi)一(yi)種高技(ji)巧的(de)(de)(de)(de)(de)(de)(de)操(cao)(cao)(cao)作技(ji)術，要求在焊(han)(han)(han)(han)(han)(han)(han)(han)件(jian)坡(po)(po)(po)(po)口背面(mian)沒有(you)(you)任何輔助措施的(de)(de)(de)(de)(de)(de)(de)條件(jian)下，在坡(po)(po)(po)(po)口正(zheng)面(mian)進(jin)(jin)行施焊(han)(han)(han)(han)(han)(han)(han)(han)，且(qie)焊(han)(han)(han)(han)(han)(han)(han)(han)后(hou)保證坡(po)(po)(po)(po)口正(zheng)、反兩面(mian)都(dou)有(you)(you)一(yi)定的(de)(de)(de)(de)(de)(de)(de)焊(han)(han)(han)(han)(han)(han)(han)(han)縫余高，還要得到均勻(yun)整(zheng)齊、成(cheng)(cheng)形(xing)(xing)(xing)良好的(de)(de)(de)(de)(de)(de)(de)焊(han)(han)(han)(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)(jie)頭(tou)(tou)(tou)。它是(shi)焊(han)(han)(han)(han)(han)(han)(han)(han)條電(dian)(dian)(dian)弧(hu)(hu)(hu)(hu)(hu)焊(han)(han)(han)(han)(han)(han)(han)(han)中(zhong)難度較(jiao)大的(de)(de)(de)(de)(de)(de)(de)一(yi)種操(cao)(cao)(cao)作方(fang)(fang)法(fa)(fa)(fa)(fa)，主要適(shi)用(yong)于(yu)(yu)無(wu)(wu)法(fa)(fa)(fa)(fa)從(cong)背面(mian)清(qing)除焊(han)(han)(han)(han)(han)(han)(han)(han)根和(he)無(wu)(wu)法(fa)(fa)(fa)(fa)從(cong)里(li)面(mian)進(jin)(jin)行焊(han)(han)(han)(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)的(de)(de)(de)(de)(de)(de)(de)重(zhong)要構件(jian)。適(shi)用(yong)于(yu)(yu)焊(han)(han)(han)(han)(han)(han)(han)(han)條電(dian)(dian)(dian)弧(hu)(hu)(hu)(hu)(hu)焊(han)(han)(han)(han)(han)(han)(han)(han)單(dan)面(mian)焊(han)(han)(han)(han)(han)(han)(han)(han)雙(shuang)(shuang)(shuang)面(mian)成(cheng)(cheng)形(xing)(xing)(xing)的(de)(de)(de)(de)(de)(de)(de)接(jie)(jie)(jie)(jie)(jie)頭(tou)(tou)(tou)形(xing)(xing)(xing)式，主要有(you)(you)板對(dui)接(jie)(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)(jie)頭(tou)(tou)(tou)、管對(dui)接(jie)(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)(jie)頭(tou)(tou)(tou)和(he)騎坐(zuo)式管板接(jie)(jie)(jie)(jie)(jie)頭(tou)(tou)(tou)的(de)(de)(de)(de)(de)(de)(de)對(dui)接(jie)(jie)(jie)(jie)(jie)焊(han)(han)(han)(han)(han)(han)(han)(han)縫。按焊(han)(han)(han)(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)接(jie)(jie)(jie)(jie)(jie)頭(tou)(tou)(tou)所處位置(zhi)，可選(xuan)擇平焊(han)(han)(han)(han)(han)(han)(han)(han)、立焊(han)(han)(han)(han)(han)(han)(han)(han)、橫(heng)焊(han)(han)(han)(han)(han)(han)(han)(han)和(he)仰焊(han)(han)(han)(han)(han)(han)(han)(han)等位置(zhi)進(jin)(jin)行施焊(han)(han)(han)(han)(han)(han)(han)(han)。這種單(dan)面(mian)焊(han)(han)(han)(han)(han)(han)(han)(han)雙(shuang)(shuang)(shuang)面(mian)成(cheng)(cheng)形(xing)(xing)(xing)的(de)(de)(de)(de)(de)(de)(de)焊(han)(han)(han)(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)操(cao)(cao)(cao)作方(fang)(fang)法(fa)(fa)(fa)(fa)一(yi)般適(shi)用(yong)于(yu)(yu)V形(xing)(xing)(xing)坡(po)(po)(po)(po)口且(qie)鈍邊較(jiao)小的(de)(de)(de)(de)(de)(de)(de)對(dui)接(jie)(jie)(jie)(jie)(jie)焊(han)(han)(han)(han)(han)(han)(han)(han)縫。用(yong)焊(han)(han)(han)(han)(han)(han)(han)(han)條電(dian)(dian)(dian)弧(hu)(hu)(hu)(hu)(hu)焊(han)(han)(han)(han)(han)(han)(han)(han)達到單(dan)面(mian)焊(han)(han)(han)(han)(han)(han)(han)(han)雙(shuang)(shuang)(shuang)面(mian)成(cheng)(cheng)形(xing)(xing)(xing)的(de)(de)(de)(de)(de)(de)(de)焊(han)(han)(han)(han)(han)(han)(han)(han)縫，可通過(guo)間斷(duan)(duan)滅(mie)弧(hu)(hu)(hu)(hu)(hu)焊(han)(han)(han)(han)(han)(han)(han)(han)方(fang)(fang)式（又稱斷(duan)(duan)弧(hu)(hu)(hu)(hu)(hu)焊(han)(han)(han)(han)(han)(han)(han)(han)法(fa)(fa)(fa)(fa)）或(huo)連弧(hu)(hu)(hu)(hu)(hu)焊(han)(han)(han)(han)(han)(han)(han)(han)方(fang)(fang)式來(lai)實現。間斷(duan)(duan)滅(mie)弧(hu)(hu)(hu)(hu)(hu)焊(han)(han)(han)(han)(han)(han)(han)(han)方(fang)(fang)式是(shi)在焊(han)(han)(han)(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)過(guo)程中(zhong)，利用(yong)電(dian)(dian)(dian)弧(hu)(hu)(hu)(hu)(hu)的(de)(de)(de)(de)(de)(de)(de)短時反復點燃(ran)和(he)熄滅(mie)來(lai)控制(zhi)焊(han)(han)(han)(han)(han)(han)(han)(han)縫成(cheng)(cheng)形(xing)(xing)(xing)，即(ji)電(dian)(dian)(dian)弧(hu)(hu)(hu)(hu)(hu)燃(ran)燒時加熱熔(rong)(rong)(rong)透坡(po)(po)(po)(po)口根部，形(xing)(xing)(xing)成(cheng)(cheng)熔(rong)(rong)(rong)合(he)良好的(de)(de)(de)(de)(de)(de)(de)熔(rong)(rong)(rong)池(chi)；電(dian)(dian)(dian)弧(hu)(hu)(hu)(hu)(hu)熄滅(mie)時，將熔(rong)(rong)(rong)池(chi)結晶形(xing)(xing)(xing)成(cheng)(cheng)雙(shuang)(shuang)(shuang)面(mian)焊(han)(han)(han)(han)(han)(han)(han)(han)縫。連弧(hu)(hu)(hu)(hu)(hu)焊(han)(han)(han)(han)(han)(han)(han)(han)方(fang)(fang)式是(shi)電(dian)(dian)(dian)弧(hu)(hu)(hu)(hu)(hu)要在整(zheng)個焊(han)(han)(han)(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)過(guo)程中(zhong)連續燃(ran)燒，不熄弧(hu)(hu)(hu)(hu)(hu)，其運條操(cao)(cao)(cao)作方(fang)(fang)法(fa)(fa)(fa)(fa)又有(you)(you)挑弧(hu)(hu)(hu)(hu)(hu)法(fa)(fa)(fa)(fa)和(he)穩定電(dian)(dian)(dian)弧(hu)(hu)(hu)(hu)(hu)焊(han)(han)(han)(han)(han)(han)(han)(han)法(fa)(fa)(fa)(fa)之分。穩弧(hu)(hu)(hu)(hu)(hu)法(fa)(fa)(fa)(fa)也(ye)可借助電(dian)(dian)(dian)流(liu)調(diao)節器，引弧(hu)(hu)(hu)(hu)(hu)時把(ba)電(dian)(dian)(dian)流(liu)調(diao)得稍大些，便于(yu)(yu)引弧(hu)(hu)(hu)(hu)(hu)段(duan)焊(han)(han)(han)(han)(han)(han)(han)(han)透，電(dian)(dian)(dian)弧(hu)(hu)(hu)(hu)(hu)引燃(ran)后(hou)再調(diao)至正(zheng)常(chang)電(dian)(dian)(dian)流(liu)，轉為正(zheng)常(chang)焊(han)(han)(han)(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)，收尾時再將焊(han)(han)(han)(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)電(dian)(dian)(dian)流(liu)調(diao)小些，有(you)(you)些弧(hu)(hu)(hu)(hu)(hu)焊(han)(han)(han)(han)(han)(han)(han)(han)整(zheng)流(liu)器已增添了此功能。挑弧(hu)(hu)(hu)(hu)(hu)法(fa)(fa)(fa)(fa)是(shi)指焊(han)(han)(han)(han)(han)(han)(han)(han)條在坡(po)(po)(po)(po)口兩側擺動，當形(xing)(xing)(xing)成(cheng)(cheng)熔(rong)(rong)(rong)池(chi)時，電(dian)(dian)(dian)弧(hu)(hu)(hu)(hu)(hu)離(li)開熔(rong)(rong)(rong)池(chi)到坡(po)(po)(po)(po)口邊緣，待(dai)熔(rong)(rong)(rong)池(chi)凝固(gu)的(de)(de)(de)(de)(de)(de)(de)瞬間，停在坡(po)(po)(po)(po)口邊緣的(de)(de)(de)(de)(de)(de)(de)電(dian)(dian)(dian)弧(hu)(hu)(hu)(hu)(hu)迅速移(yi)至熔(rong)(rong)(rong)池(chi)處，重(zhong)新進(jin)(jin)行焊(han)(han)(han)(han)(han)(han)(han)(han)接(jie)(jie)(jie)(jie)(jie)，這種操(cao)(cao)(cao)作方(fang)(fang)法(fa)(fa)(fa)(fa)要求焊(han)(han)(han)(han)(han)(han)(han)(han)工有(you)(you)較(jiao)高的(de)(de)(de)(de)(de)(de)(de)操(cao)(cao)(cao)作技(ji)能。

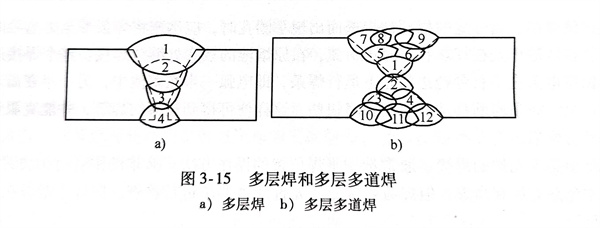

按(an)照不同(tong)的板厚和(he)不同(tong)的坡口形式（見(jian)表3-7），為填滿坡口并保(bao)證焊(han)(han)(han)(han)(han)(han)(han)接(jie)(jie)接(jie)(jie)頭(tou)質量可(ke)(ke)(ke)采用(yong)多(duo)層(ceng)(ceng)(ceng)(ceng)焊(han)(han)(han)(han)(han)(han)(han)或(huo)(huo)(huo)多(duo)道(dao)焊(han)(han)(han)(han)(han)(han)(han)，如圖(tu)3-15。對于(yu)薄板和(he)中厚板可(ke)(ke)(ke)采用(yong)單層(ceng)(ceng)(ceng)(ceng)或(huo)(huo)(huo)多(duo)層(ceng)(ceng)(ceng)(ceng)焊(han)(han)(han)(han)(han)(han)(han)；在橫(heng)焊(han)(han)(han)(han)(han)(han)(han)位置進(jin)行厚板或(huo)(huo)(huo)坡口較寬時(shi)焊(han)(han)(han)(han)(han)(han)(han)接(jie)(jie)，應用(yong)多(duo)層(ceng)(ceng)(ceng)(ceng)多(duo)道(dao)焊(han)(han)(han)(han)(han)(han)(han)。多(duo)層(ceng)(ceng)(ceng)(ceng)焊(han)(han)(han)(han)(han)(han)(han)時(shi)應防止焊(han)(han)(han)(han)(han)(han)(han)層(ceng)(ceng)(ceng)(ceng)厚度過厚，以減少熱輸入并有(you)(you)利氣體析出，同(tong)時(shi)還(huan)有(you)(you)利于(yu)提(ti)(ti)高(gao)焊(han)(han)(han)(han)(han)(han)(han)縫金屬抗腐蝕能力。多(duo)層(ceng)(ceng)(ceng)(ceng)多(duo)道(dao)焊(han)(han)(han)(han)(han)(han)(han)除了自身的優點(dian)外，對提(ti)(ti)高(gao)焊(han)(han)(han)(han)(han)(han)(han)接(jie)(jie)接(jie)(jie)頭(tou)耐晶間腐蝕能力也(ye)有(you)(you)利。在施焊(han)(han)(han)(han)(han)(han)(han)時(shi)應防止焊(han)(han)(han)(han)(han)(han)(han)道(dao)間形成溝(gou)槽，層(ceng)(ceng)(ceng)(ceng)間焊(han)(han)(han)(han)(han)(han)(han)渣應及時(shi)清理干凈。多(duo)層(ceng)(ceng)(ceng)(ceng)焊(han)(han)(han)(han)(han)(han)(han)時(shi)，每層(ceng)(ceng)(ceng)(ceng)焊(han)(han)(han)(han)(han)(han)(han)縫應連續焊(han)(han)(han)(han)(han)(han)(han)完，層(ceng)(ceng)(ceng)(ceng)間溫度不宜(yi)過高(gao)，焊(han)(han)(han)(han)(han)(han)(han)接(jie)(jie)層(ceng)(ceng)(ceng)(ceng)數也(ye)不宜(yi)過多(duo)，各層(ceng)(ceng)(ceng)(ceng)焊(han)(han)(han)(han)(han)(han)(han)縫接(jie)(jie)頭(tou)應相(xiang)互錯(cuo)開(kai)。除蓋(gai)面(mian)焊(han)(han)(han)(han)(han)(han)(han)時(shi)焊(han)(han)(han)(han)(han)(han)(han)條可(ke)(ke)(ke)輕微作橫(heng)擺(bai)動外，一般不宜(yi)作橫(heng)向擺(bai)動。當然，蓋(gai)面(mian)層(ceng)(ceng)(ceng)(ceng)也(ye)可(ke)(ke)(ke)以用(yong)多(duo)層(ceng)(ceng)(ceng)(ceng)多(duo)道(dao)焊(han)(han)(han)(han)(han)(han)(han)來完成。
焊(han)(han)(han)(han)(han)(han)條(tiao)電弧(hu)焊(han)(han)(han)(han)(han)(han)的(de)焊(han)(han)(han)(han)(han)(han)接(jie)位置有(you)平焊(han)(han)(han)(han)(han)(han)、立(li)焊(han)(han)(han)(han)(han)(han)、橫焊(han)(han)(han)(han)(han)(han)和仰(yang)焊(han)(han)(han)(han)(han)(han)，它與焊(han)(han)(han)(han)(han)(han)接(jie)碳鋼時(shi)(shi)操作方法略有(you)不(bu)(bu)同(tong)。不(bu)(bu)銹(xiu)鋼平焊(han)(han)(han)(han)(han)(han)時(shi)(shi)，為(wei)了(le)避免母材過熱和最可靠地(di)保(bao)護(hu)焊(han)(han)(han)(han)(han)(han)接(jie)熔(rong)池，要(yao)進行短弧(hu)快速焊(han)(han)(han)(han)(han)(han)，弧(hu)長一(yi)(yi)般為(wei)2～3mm。焊(han)(han)(han)(han)(han)(han)接(jie)時(shi)(shi)不(bu)(bu)允(yun)許(xu)焊(han)(han)(han)(han)(han)(han)條(tiao)橫向擺(bai)動(dong)，為(wei)的(de)是減(jian)少對(dui)(dui)焊(han)(han)(han)(han)(han)(han)接(jie)熔(rong)池的(de)熱輸(shu)入，有(you)利于(yu)提(ti)高焊(han)(han)(han)(han)(han)(han)縫金屬耐蝕性。單面(mian)(mian)(mian)對(dui)(dui)接(jie)焊(han)(han)(han)(han)(han)(han)時(shi)(shi)，應(ying)將根部焊(han)(han)(han)(han)(han)(han)透，焊(han)(han)(han)(han)(han)(han)道(dao)寬度(du)(du)最好不(bu)(bu)要(yao)超過焊(han)(han)(han)(han)(han)(han)條(tiao)直徑的(de)兩倍。對(dui)(dui)于(yu)18-8型不(bu)(bu)銹(xiu)鋼進行雙(shuang)面(mian)(mian)(mian)或多(duo)層焊(han)(han)(han)(han)(han)(han)時(shi)(shi)，第一(yi)(yi)道(dao)焊(han)(han)(han)(han)(han)(han)縫由于(yu)基本(ben)金屬熔(rong)化(hua)較多(duo)，可能得不(bu)(bu)到(dao)雙(shuang)相組織(zhi)，故而(er)要(yao)求第一(yi)(yi)面(mian)(mian)(mian)焊(han)(han)(han)(han)(han)(han)道(dao)窄(zhai)一(yi)(yi)些，焊(han)(han)(han)(han)(han)(han)條(tiao)不(bu)(bu)作橫向擺(bai)動(dong)，等焊(han)(han)(han)(han)(han)(han)縫冷卻(que)(que)后(hou)再(zai)清理焊(han)(han)(han)(han)(han)(han)渣，飛濺等。在(zai)焊(han)(han)(han)(han)(han)(han)反面(mian)(mian)(mian)焊(han)(han)(han)(han)(han)(han)縫以(yi)(yi)前一(yi)(yi)定要(yao)將正(zheng)面(mian)(mian)(mian)焊(han)(han)(han)(han)(han)(han)縫根部的(de)焊(han)(han)(han)(han)(han)(han)瘤、焊(han)(han)(han)(han)(han)(han)渣和未焊(han)(han)(han)(han)(han)(han)透等缺陷(xian)徹底鏟凈，才能施焊(han)(han)(han)(han)(han)(han)。為(wei)了(le)加快焊(han)(han)(han)(han)(han)(han)縫冷卻(que)(que)速度(du)(du)，每焊(han)(han)(han)(han)(han)(han)完一(yi)(yi)層焊(han)(han)(han)(han)(han)(han)縫后(hou)可以(yi)(yi)澆水，加快冷卻(que)(que)不(bu)(bu)會產生裂紋。如果條(tiao)件允(yun)許(xu)，可以(yi)(yi)在(zai)焊(han)(han)(han)(han)(han)(han)縫背面(mian)(mian)(mian)澆水；也可以(yi)(yi)邊(bian)焊(han)(han)(han)(han)(han)(han)邊(bian)澆水，焊(han)(han)(han)(han)(han)(han)一(yi)(yi)段澆一(yi)(yi)段水，但(dan)必須注意到(dao)焊(han)(han)(han)(han)(han)(han)接(jie)熔(rong)池及(ji)其附近(jin)區域不(bu)(bu)允(yun)許(xu)有(you)水。實踐證明，用上述方法來加快焊(han)(han)(han)(han)(han)(han)縫冷卻(que)(que)是行之有(you)效的(de)。
立焊(han)(han)(han)位置施焊(han)(han)(han)時，焊(han)(han)(han)縫處(chu)于垂直位置，由下向上進行施焊(han)(han)(han)。焊(han)(han)(han)條與待焊(han)(han)(han)處(chu)要(yao)呈70°～80°的下斜坡(po)，焊(han)(han)(han)條的端(duan)部要(yao)向上挑動(dong)，才能保證立焊(han)(han)(han)焊(han)(han)(han)縫的質量，不(bu)然(ran)焊(han)(han)(han)縫背(bei)面易(yi)形成焊(han)(han)(han)瘤或者焊(han)(han)(han)穿。立焊(han)(han)(han)時的焊(han)(han)(han)接電(dian)流要(yao)比(bi)平焊(han)(han)(han)時小20％～30％。奧氏體型不(bu)銹鋼在(zai)立焊(han)(han)(han)時橫向收(shou)縮比(bi)平焊(han)(han)(han)大(da)，故(gu)焊(han)(han)(han)縫間(jian)隙(xi)要(yao)稍(shao)許留大(da)些。開坡(po)口的立焊(han)(han)(han)對接焊(han)(han)(han)縫，一(yi)定要(yao)做到單(dan)面焊(han)(han)(han)雙面成形，在(zai)第一(yi)層立焊(han)(han)(han)時，一(yi)定要(yao)焊(han)(han)(han)透，利(li)用電(dian)弧的吹(chui)力，使(shi)焊(han)(han)(han)根(gen)熔透，但要(yao)防止(zhi)焊(han)(han)(han)縫背(bei)面余高過(guo)高和焊(han)(han)(han)瘤現象。
橫(heng)(heng)焊(han)(han)(han)(han)(han)(han)(han)(han)(han)位(wei)(wei)(wei)置焊(han)(han)(han)(han)(han)(han)(han)(han)(han)接(jie)時，液(ye)態金屬受重(zhong)力的(de)(de)下墜(zhui)傾(qing)向，焊(han)(han)(han)(han)(han)(han)(han)(han)(han)縫(feng)(feng)往往上薄(bo)下厚。操(cao)作不(bu)(bu)當(dang)時，容易在上坡(po)口(kou)形成(cheng)咬邊(bian)和(he)下坡(po)口(kou)形成(cheng)未熔合的(de)(de)缺陷。若橫(heng)(heng)焊(han)(han)(han)(han)(han)(han)(han)(han)(han)焊(han)(han)(han)(han)(han)(han)(han)(han)(han)縫(feng)(feng)一(yi)次(ci)焊(han)(han)(han)(han)(han)(han)(han)(han)(han)成(cheng)會使焊(han)(han)(han)(han)(han)(han)(han)(han)(han)縫(feng)(feng)溫度(du)過高，焊(han)(han)(han)(han)(han)(han)(han)(han)(han)縫(feng)(feng)外形欠佳，對耐蝕性也沒有(you)好處。奧氏體型不(bu)(bu)銹鋼的(de)(de)橫(heng)(heng)焊(han)(han)(han)(han)(han)(han)(han)(han)(han)應采用條(tiao)狀多道焊(han)(han)(han)(han)(han)(han)(han)(han)(han)，可(ke)以克服這(zhe)(zhe)一(yi)缺點。對于橫(heng)(heng)焊(han)(han)(han)(han)(han)(han)(han)(han)(han)的(de)(de)定(ding)(ding)(ding)(ding)位(wei)(wei)(wei)焊(han)(han)(han)(han)(han)(han)(han)(han)(han)縫(feng)(feng)除了(le)裝配固(gu)定(ding)(ding)(ding)(ding)外，還(huan)(huan)有(you)一(yi)定(ding)(ding)(ding)(ding)強度(du)要(yao)求，因為(wei)在正式焊(han)(han)(han)(han)(han)(han)(han)(han)(han)接(jie)時，由于上板(ban)的(de)(de)重(zhong)力和(he)焊(han)(han)(han)(han)(han)(han)(han)(han)(han)接(jie)時的(de)(de)焊(han)(han)(han)(han)(han)(han)(han)(han)(han)縫(feng)(feng)收(shou)縮變(bian)形大(da)會造成(cheng)較大(da)的(de)(de)焊(han)(han)(han)(han)(han)(han)(han)(han)(han)接(jie)應力，易使定(ding)(ding)(ding)(ding)位(wei)(wei)(wei)焊(han)(han)(han)(han)(han)(han)(han)(han)(han)縫(feng)(feng)產生裂(lie)紋(wen)。這(zhe)(zhe)種裂(lie)紋(wen)在施焊(han)(han)(han)(han)(han)(han)(han)(han)(han)過程中易殘留在焊(han)(han)(han)(han)(han)(han)(han)(han)(han)縫(feng)(feng)根部，構(gou)件受力后，可(ke)使裂(lie)紋(wen)擴展，導致整條(tiao)焊(han)(han)(han)(han)(han)(han)(han)(han)(han)縫(feng)(feng)的(de)(de)破裂(lie)。一(yi)般(ban)要(yao)求定(ding)(ding)(ding)(ding)位(wei)(wei)(wei)焊(han)(han)(han)(han)(han)(han)(han)(han)(han)縫(feng)(feng)的(de)(de)長度(du)約為(wei)30mm，焊(han)(han)(han)(han)(han)(han)(han)(han)(han)縫(feng)(feng)要(yao)稍許比平焊(han)(han)(han)(han)(han)(han)(han)(han)(han)的(de)(de)定(ding)(ding)(ding)(ding)位(wei)(wei)(wei)焊(han)(han)(han)(han)(han)(han)(han)(han)(han)時高些(xie)。橫(heng)(heng)焊(han)(han)(han)(han)(han)(han)(han)(han)(han)無論是單層焊(han)(han)(han)(han)(han)(han)(han)(han)(han)，還(huan)(huan)是多層焊(han)(han)(han)(han)(han)(han)(han)(han)(han)，均可(ke)采用連弧(hu)焊(han)(han)(han)(han)(han)(han)(han)(han)(han)方(fang)式和(he)斷弧(hu)焊(han)(han)(han)(han)(han)(han)(han)(han)(han)方(fang)式進行(xing)施焊(han)(han)(han)(han)(han)(han)(han)(han)(han)。
仰(yang)(yang)焊(han)(han)(han)(han)位置焊(han)(han)(han)(han)接(jie)是(shi)焊(han)(han)(han)(han)條(tiao)(tiao)電弧(hu)焊(han)(han)(han)(han)最難掌握的(de)(de)一(yi)(yi)(yi)種操(cao)作(zuo)方法(fa)，對奧(ao)(ao)氏(shi)(shi)體(ti)(ti)型不(bu)(bu)(bu)銹(xiu)鋼的(de)(de)仰(yang)(yang)焊(han)(han)(han)(han)尤為困(kun)難。在(zai)(zai)奧(ao)(ao)氏(shi)(shi)體(ti)(ti)型不(bu)(bu)(bu)銹(xiu)鋼仰(yang)(yang)焊(han)(han)(han)(han)時(shi)，除了(le)重(zhong)力作(zuo)用使液態(tai)(tai)(tai)金屬有向(xiang)(xiang)下滴(di)落的(de)(de)傾向(xiang)(xiang)外，還發現不(bu)(bu)(bu)銹(xiu)鋼焊(han)(han)(han)(han)條(tiao)(tiao)所熔化的(de)(de)液態(tai)(tai)(tai)金屬，不(bu)(bu)(bu)易與焊(han)(han)(han)(han)接(jie)熔池(chi)(chi)形成一(yi)(yi)(yi)個(ge)飽滿的(de)(de)焊(han)(han)(han)(han)縫(feng)(feng)(feng)。這是(shi)由于奧(ao)(ao)氏(shi)(shi)體(ti)(ti)型不(bu)(bu)(bu)銹(xiu)鋼的(de)(de)熱(re)導(dao)率(lv)小(xiao)(xiao)，不(bu)(bu)(bu)容易散熱(re)，熔滴(di)在(zai)(zai)高溫時(shi)停留時(shi)間長，又在(zai)(zai)重(zhong)力作(zuo)用下，為熔滴(di)下落創造了(le)條(tiao)(tiao)件。操(cao)作(zuo)者(zhe)沒有掌握這一(yi)(yi)(yi)特性時(shi)，總感到(dao)奧(ao)(ao)氏(shi)(shi)體(ti)(ti)不(bu)(bu)(bu)銹(xiu)鋼仰(yang)(yang)焊(han)(han)(han)(han)位置不(bu)(bu)(bu)好焊(han)(han)(han)(han)。仰(yang)(yang)焊(han)(han)(han)(han)時(shi)選用焊(han)(han)(han)(han)條(tiao)(tiao)直徑要(yao)小(xiao)(xiao)一(yi)(yi)(yi)些(xie)，施(shi)(shi)焊(han)(han)(han)(han)時(shi)焊(han)(han)(han)(han)條(tiao)(tiao)不(bu)(bu)(bu)要(yao)橫向(xiang)(xiang)擺動，以窄焊(han)(han)(han)(han)縫(feng)(feng)(feng)為宜(yi)。施(shi)(shi)焊(han)(han)(han)(han)時(shi)電弧(hu)弧(hu)長要(yao)短，引燃電弧(hu)后(hou)(hou)應迅速(su)將電弧(hu)引至坡口，稍(shao)停，根(gen)部被熔透(tou)后(hou)(hou)再(zai)向(xiang)(xiang)前移動進行連續(xu)焊(han)(han)(han)(han)接(jie)。當焊(han)(han)(han)(han)縫(feng)(feng)(feng)的(de)(de)根(gen)部被焊(han)(han)(han)(han)透(tou)而出現小(xiao)(xiao)圓孔時(shi)，應迅速(su)將焊(han)(han)(han)(han)條(tiao)(tiao)帶至熔池(chi)(chi)后(hou)(hou)面而熄弧(hu)，并在(zai)(zai)熔池(chi)(chi)仍(reng)處(chu)(chu)在(zai)(zai)紅熱(re)狀態(tai)(tai)(tai)時(shi)再(zai)引弧(hu)，在(zai)(zai)原熔池(chi)(chi)的(de)(de)接(jie)頭處(chu)(chu)繼(ji)續(xu)焊(han)(han)(han)(han)接(jie)。整個(ge)焊(han)(han)(han)(han)接(jie)過程中(zhong)始終(zhong)保持電弧(hu)在(zai)(zai)半打穿(chuan)鈍(dun)邊狀態(tai)(tai)(tai)下運行焊(han)(han)(han)(han)條(tiao)(tiao)，即電弧(hu)一(yi)(yi)(yi)半在(zai)(zai)熔池(chi)(chi)中(zhong)，另一(yi)(yi)(yi)半在(zai)(zai)尚未(wei)熔化的(de)(de)坡口上，焊(han)(han)(han)(han)條(tiao)(tiao)向(xiang)(xiang)前移動的(de)(de)速(su)度要(yao)略快些(xie)，這樣便可得(de)到(dao)較薄的(de)(de)焊(han)(han)(han)(han)縫(feng)(feng)(feng)，并能克服(fu)焊(han)(han)(han)(han)縫(feng)(feng)(feng)凹凸(tu)不(bu)(bu)(bu)平的(de)(de)缺(que)陷。
對于受壓元(yuan)件(jian)的(de)焊縫(feng)，通(tong)常選用平(ping)焊位置的(de)操(cao)作(zuo)方法。除非操(cao)作(zuo)空間無(wu)法滿足平(ping)焊時，才允許(xu)立(li)焊和橫焊，但焊后要(yao)按受壓元(yuan)件(jian)質量(liang)要(yao)求進行檢查。仰焊不推薦在受壓元(yuan)件(jian)中采用。
