鎢(wu)(wu)極(ji)是(shi)鎢(wu)(wu)極(ji)氣體(ti)保(bao)護焊、等(deng)離(li)子弧焊和切(qie)割用的電極(ji)。它具有耐高(gao)溫（熔點溫度為3410℃±10℃）、不易熔化揮(hui)發(fa)及電子發(fa)射能力(li)較高(gao)的優點。

 實踐證明，用(yong)純鎢作(zuo)為電(dian)極(ji)不夠(gou)理(li)想(xiang)，必須(xu)在純鎢的(de)基礎上加(jia)一些電(dian)子發(fa)射能力很(hen)強的(de)稀土元素，如釷、鍶、鈰、鋯、錸等(deng)，更能發(fa)揮其作(zuo)用(yong)。

 釷(tu)（Th）鎢極(ji)是(shi)在純鎢極(ji)配料中加入了質量分數不大于2.0％的氧化釷(tu)的電(dian)極(ji)，它具有降低空載電(dian)壓，改善(shan)引(yin)弧、穩弧性能，增大許用(yong)焊接(jie)電(dian)流等(deng)優點(dian)。但釷(tu)有微量的放射性，對人體健(jian)康有害，基本上已經不再采用(yong)。

 鈰（Ce）鎢(wu)極(ji)是在純(chun)鎢(wu)極(ji)配料中加入了質量(liang)分(fen)數為2.0％左右的(de)(de)氧化(hua)鈰，并(bing)且雜質質量(liang)分(fen)數小于1％的(de)(de)電極(ji)。鈰鎢(wu)極(ji)不但放射(she)性(xing)劑(ji)量(liang)要比(bi)釷鎢(wu)極(ji)低得多，而且電子逸(yi)出功比(bi)針鎢(wu)極(ji)約(yue)低10％，故(gu)易于引弧(hu)，電弧(hu)穩定性(xing)好(hao)，陰(yin)極(ji)斑點小，壓降低，燒損少等優點。因(yin)此(ci)，它是目前不熔化(hua)電極(ji)氣體保護焊(han)，以及等離子弧(hu)焊(han)和切割用電極(ji)中應用最廣的(de)(de)一種鎢(wu)極(ji)。

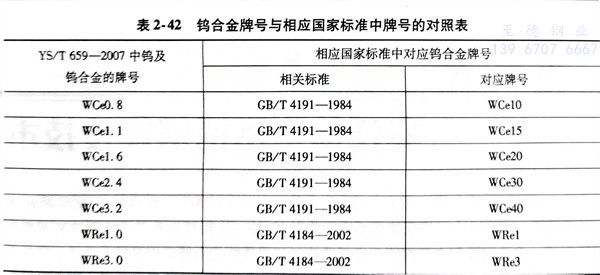

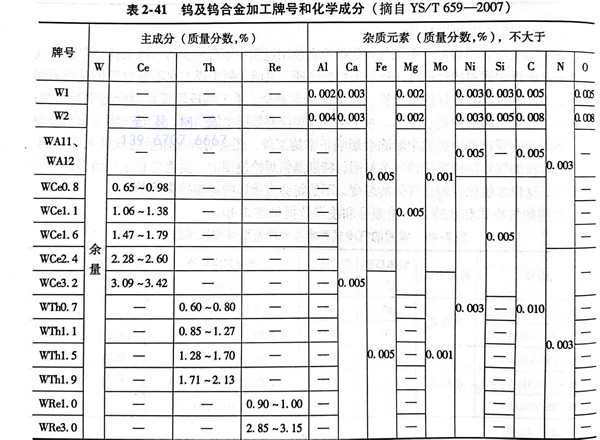

 錸(lai)(lai)（Re）鎢極(ji)(ji)(ji)是在鈍鎢極(ji)(ji)(ji)基礎上加(jia)入(ru)質(zhi)量分(fen)(fen)數為3.0％的(de)(de)氧化錸(lai)(lai)，并且雜質(zhi)元素質(zhi)量分(fen)(fen)數不大于1％的(de)(de)電(dian)極(ji)(ji)(ji)。錸(lai)(lai)鎢極(ji)(ji)(ji)是最近(jin)研制的(de)(de)一(yi)種新的(de)(de)電(dian)極(ji)(ji)(ji)，錸(lai)(lai)呈銀白色(se)，質(zhi)硬，力學性能好，電(dian)阻高。錸(lai)(lai)是用來制造(zao)電(dian)極(ji)(ji)(ji)、熱電(dian)偶、耐高溫和耐腐蝕(shi)的(de)(de)合金(jin)的(de)(de)材料。鎢及(ji)鎢合金(jin)加(jia)工牌(pai)號和化學成分(fen)(fen)見表2-41（有色(se)金(jin)屬行(xing)業標準(zhun)YS／T 659-2007）。與其相應國(guo)家標準(zhun)的(de)(de)對照(zhao)見表2-42。
