AutoCAD是(shi)Autodesk公司開發的(de)專(zhuan)門用(yong)于計算機繪圖設(she)計工作的(de)軟件(jian)包，是(shi)當(dang)今各(ge)種設(she)計領(ling)域廣泛使用(yong)的(de)繪圖工具。


  AutoCAD可以(yi)繪制任(ren)意(yi)二維和三維圖(tu)(tu)形，并(bing)且(qie)同傳統的手工繪圖(tu)(tu)相比，用Auto-CAD繪圖(tu)(tu)速(su)度更(geng)(geng)快、精(jing)度更(geng)(geng)高(gao)，而且(qie)便于個性化，它已經(jing)在壓力管道設計中得(de)到了廣泛應用。


  AutoCAD具(ju)有良好的用戶(hu)界(jie)面(mian)，通過交互菜單或命(ming)令(ling)行方式便可以進行各種(zhong)操作(zuo)。它的多文(wen)檔設計(ji)環境，讓非計(ji)算機專(zhuan)業(ye)人員(yuan)也能很快地學會使用。


  AutoCAD的(de)(de)功能有很(hen)多，壓力管(guan)道設計常用到的(de)(de)僅是其中的(de)(de)一小部分，如(ru)繪(hui)圖工具、標注工具、對象捕捉(zhuo)工具、圖層管(guan)理(li)、塊(kuai)的(de)(de)操作、在等(deng)軸(zhou)測(ce)面(mian)中繪(hui)制管(guan)道軸(zhou)測(ce)圖、輸出、打印與發布圖形等(deng)。


  具體操作步驟，可以參(can)考 AutoCAD命令行內(nei)的(de)(de)提示(shi)，也可以參(can)考AutoCAD自帶的(de)(de)幫助文件，互聯網上也有很多相關的(de)(de)參(can)考資(zi)料。


  掌握AutoCAD的一系列操作技巧，可(ke)(ke)以(yi)(yi)(yi)很(hen)好地提高(gao)工作效(xiao)率。下面(mian)僅以(yi)(yi)(yi)AutoCAD為例，列舉三個(ge)壓(ya)力管(guan)道設計(ji)時可(ke)(ke)以(yi)(yi)(yi)提高(gao)工作效(xiao)率的小(xiao)技巧，以(yi)(yi)(yi)起拋磚引玉的作用(yong)。其他壓(ya)力管(guan)道設計(ji)軟件(jian)，也有很(hen)多類似的應用(yong)技巧，可(ke)(ke)以(yi)(yi)(yi)在不斷地學習、實踐、總結和研(yan)究中掌握。


工程實例一： 快捷裁剪技巧

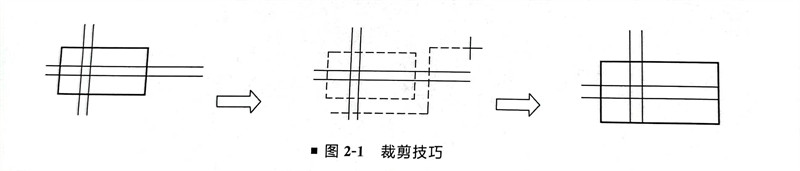

如(ru)圖2-1所示，要對圖中邊框（可以(yi)是(shi)圓）外的直(zhi)線(xian)進行(xing)裁(cai)(cai)剪，普通辦(ban)法就是(shi)選(xuan)(xuan)擇裁(cai)(cai)剪邊界后再(zai)選(xuan)(xuan)擇要裁(cai)(cai)剪的線(xian)段，實際上AutoCAD還有較為簡捷(jie)的辦(ban)法，其做法如(ru)下。


圖 1.jpg


①. 按常規執(zhi)行裁剪(jian)命令，選擇裁剪(jian)邊界，回車確認。


②. 在提示選(xuan)擇要裁剪(jian)的(de)線(xian)段(duan)元素時輸入“f”（即fence），回車確認。


③. 在提(ti)示(shi)“First Fence Point”下繪制與要裁剪線段相交的連續橡皮筋直線，回車確認即(ji)可。



工程實例二： 使用AutoCAD 的快速選擇功(gong)能


圖 2.jpg

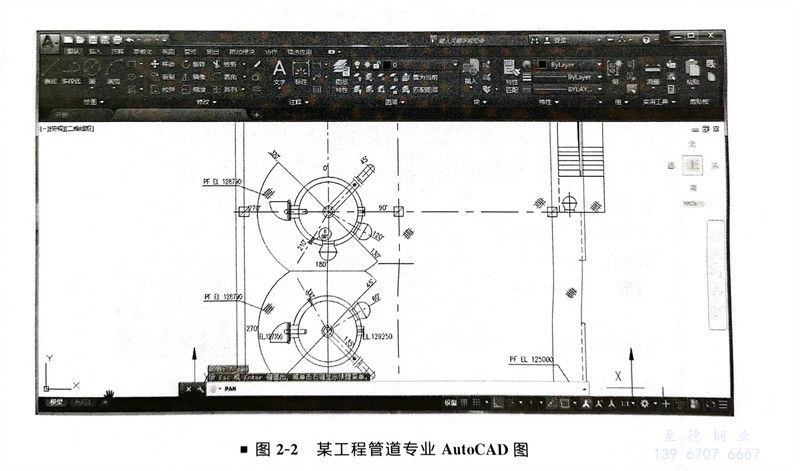

①. 某工程(cheng)管道專業AutoCAD圖內(nei)，需要(yao)修改梯子和平臺的線條顏(yan)色，如圖2-2所示(shi)。


②. 可(ke)以(yi)在命令行輸人(ren)“qselect””或者(zhe)打開“工(gong)具(ju)”菜單(dan)，單(dan)擊“快(kuai)速選擇(ze)(ze)”，出現(xian)如(ru)圖2-3所示(shi)對話框，可(ke)以(yi)根據提示(shi)快(kuai)速成(cheng)批選擇(ze)(ze) AutoCAD圖內(nei)目標對象，統一(yi)成(cheng)批修(xiu)(xiu)改，比單(dan)個選擇(ze)(ze)修(xiu)(xiu)改快(kuai)捷一(yi)些。



工程實(shi)例三(san)： AutoCAD 批處理打印(yin)圖紙


圖 4.jpg


①. 在需要(yao)打(da)(da)印(yin)(yin)的 AutoCAD圖紙內找一張“1090-15-60-330-0500-001．dwg”，打(da)(da)開后進行打(da)(da)印(yin)(yin)設置(zhi)，再(zai)對(dui)頁面設置(zhi)命(ming)名為“1090項目圖紙打(da)(da)印(yin)(yin)一”，見圖2-4所示。

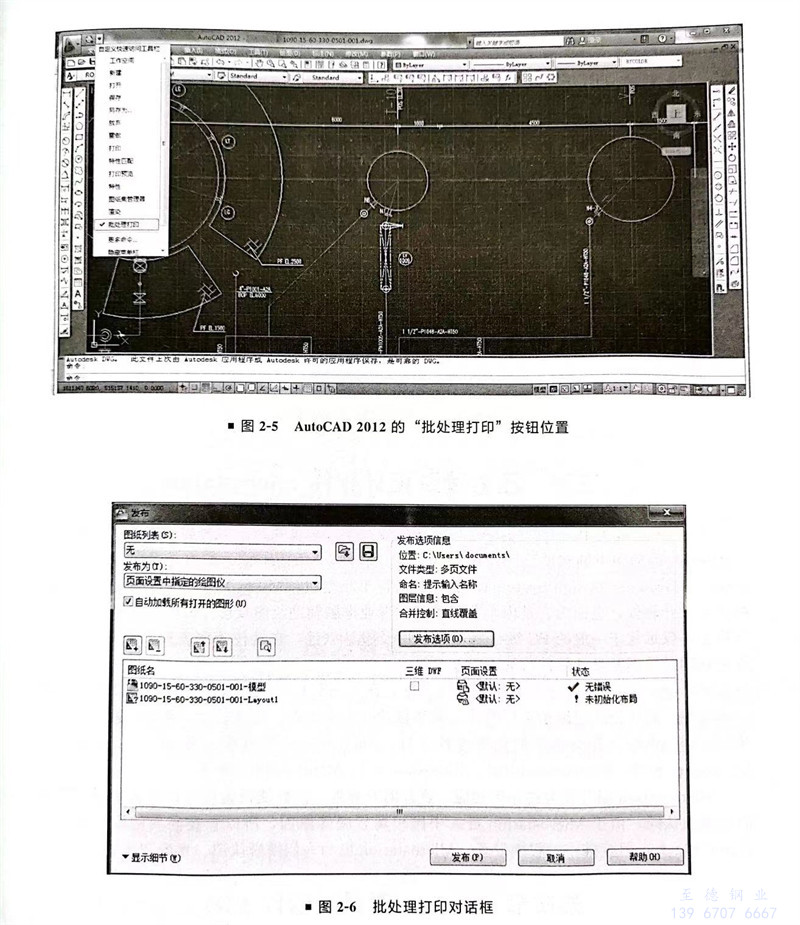

②. 選(xuan)擇(ze)AutoCAD界面(mian)左上(shang)角小按鈕(niu)，見圖(tu)2-5所示(shi)，或者在命令行(xing)輸入(ru)“publish”，會顯(xian)示(shi)圖(tu)2-6。


圖 7.jpg

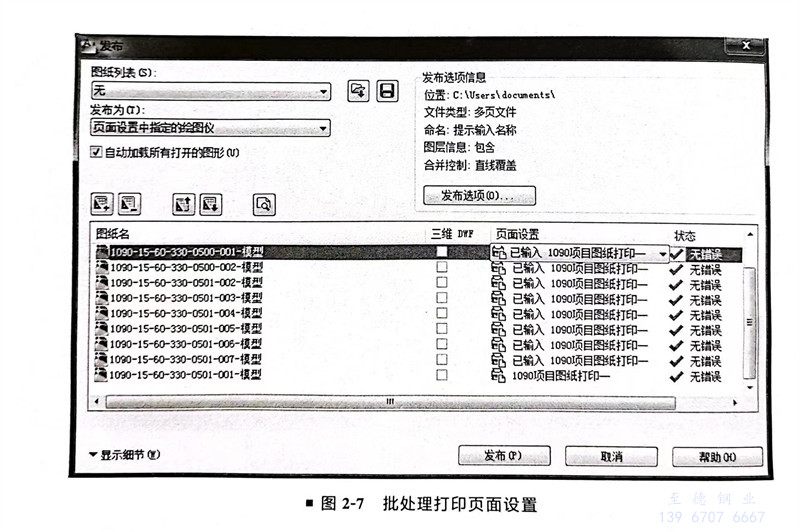

③. 添加需要批處理(li)打(da)印(yin)(yin)的(de)所有圖(tu)紙文件，在“頁面(mian)設(she)置(zhi)”列，統(tong)一輸入并選擇“1090-15-60-330-0500-001．dwg”的(de)頁面(mian)設(she)置(zhi)“1090項目圖(tu)紙打(da)印(yin)(yin)一”，如圖(tu)2-7所示，即可批處理(li)打(da)印(yin)(yin)。
