普通碳鋼、奧(ao)氏體不銹(xiu)鋼材料均不耐氯離子腐蝕，而抗氯離子腐蝕性能優良的雙相不銹鋼材料（如UNS 31803）、Monel合金等材料價格高昂，大量使用必將增加項目建設成本。而耐腐蝕性能優異的內襯防腐蝕襯里、內涂防腐蝕涂層管道材料，如內襯橡膠（PP）、聚四氟乙烯（PTFE）或內涂敷環氧樹脂、熔融環氧粉末（FBE）涂層等管道材料，不僅能有效對抗水質中的CI腐蝕，且價格相對低廉。其中，熔結環氧粉末FBE（Fusion-Bonded Epoxy）內涂敷管道應用較典型。


  內(nei)(nei)涂(tu)(tu)敷(fu)(fu)管(guan)(guan)(guan)道的(de)配管(guan)(guan)(guan)設(she)(she)計，有(you)的(de)設(she)(she)計成各(ge)段管(guan)(guan)(guan)子焊(han)(han)接(jie)(jie)連(lian)接(jie)(jie)，在施工現場(chang)補涂(tu)(tu)敷(fu)(fu)；有(you)的(de)設(she)(she)計成各(ge)段管(guan)(guan)(guan)子法蘭連(lian)接(jie)(jie)，焊(han)(han)接(jie)(jie)部分需(xu)到(dao)涂(tu)(tu)敷(fu)(fu)廠(chang)進行(xing)涂(tu)(tu)敷(fu)(fu)，然后運回施工現場(chang)進行(xing)法蘭連(lian)接(jie)(jie)。這(zhe)兩種方式的(de)配管(guan)(guan)(guan)設(she)(she)計方案(an)，均需(xu)保證涂(tu)(tu)敷(fu)(fu)機(ji)械可以進行(xing)內(nei)(nei)涂(tu)(tu)敷(fu)(fu)。因焊(han)(han)接(jie)(jie)預留和焊(han)(han)接(jie)(jie)時(shi)熱影(ying)(ying)響破壞，例如FBE內(nei)(nei)涂(tu)(tu)敷(fu)(fu)管(guan)(guan)(guan)道焊(han)(han)接(jie)(jie)施工時(shi)必須進行(xing)焊(han)(han)縫(feng)、焊(han)(han)口的(de)防腐涂(tu)(tu)層(ceng)修(xiu)補，即(ji)補口，而焊(han)(han)縫(feng)、焊(han)(han)口處(chu)又是腐蝕的(de)高發區(qu)域(yu)，更容易(yi)引起腐蝕穿孔和應力腐蝕開裂。因此(ci)，補口方案(an)設(she)(she)計是否合(he)理，是FBE內(nei)(nei)涂(tu)(tu)敷(fu)(fu)管(guan)(guan)(guan)子、管(guan)(guan)(guan)件能否成功選(xuan)擇和應用的(de)關(guan)鍵。各(ge)家內(nei)(nei)涂(tu)(tu)敷(fu)(fu)公(gong)司技(ji)術(shu)各(ge)不相同(tong)，配管(guan)(guan)(guan)設(she)(she)計時(shi)，需(xu)要(yao)向涂(tu)(tu)敷(fu)(fu)廠(chang)家了解涂(tu)(tu)敷(fu)(fu)技(ji)術(shu)對配管(guan)(guan)(guan)布置設(she)(she)計的(de)影(ying)(ying)響。


  對于FBE內涂(tu)(tu)敷(fu)管(guan)(guan)(guan)道(dao)(dao)(dao)系統(tong)，其管(guan)(guan)(guan)道(dao)(dao)(dao)支(zhi)(zhi)架(jia)(jia)設(she)計應盡(jin)量(liang)避(bi)免(mian)在管(guan)(guan)(guan)道(dao)(dao)(dao)系統(tong)上進行焊(han)(han)接(jie)(jie)，宜選(xuan)用管(guan)(guan)(guan)夾、卡箍等非(fei)直接(jie)(jie)與管(guan)(guan)(guan)道(dao)(dao)(dao)焊(han)(han)接(jie)(jie)型支(zhi)(zhi)架(jia)(jia)，盡(jin)可(ke)能減少因支(zhi)(zhi)架(jia)(jia)焊(han)(han)接(jie)(jie)對管(guan)(guan)(guan)道(dao)(dao)(dao)內FBE防腐(fu)涂(tu)(tu)層的(de)破(po)壞。對于無法避(bi)免(mian)的(de)焊(han)(han)接(jie)(jie)式固定支(zhi)(zhi)架(jia)(jia)、彎管(guan)(guan)(guan)支(zhi)(zhi)托(tuo)、假管(guan)(guan)(guan)支(zhi)(zhi)托(tuo)，可(ke)適(shi)當采用工廠預制(zhi)的(de)方式，將支(zhi)(zhi)架(jia)(jia)預焊(han)(han)至直管(guan)(guan)(guan)段或管(guan)(guan)(guan)件上，以減少現場(chang)焊(han)(han)接(jie)(jie)導致的(de)FBE內防腐(fu)涂(tu)(tu)層破(po)壞。

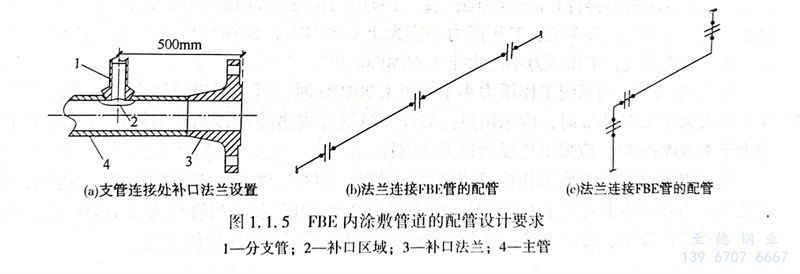

  在(zai)進行(xing)管道布(bu)置設(she)計時，要求在(zai)主(zhu)管上為分(fen)支(zhi)(zhi)管補(bu)口(kou)(kou)設(she)置法(fa)蘭，法(fa)蘭端面與分(fen)支(zhi)(zhi)管中(zhong)心線距(ju)離不宜大(da)于500mm，以便現(xian)場采用手(shou)持工具為分(fen)支(zhi)(zhi)管焊縫(feng)及周圍(wei)的(de)FBE熱影響區進行(xing)現(xian)場除銹及FBE補(bu)口(kou)(kou)，如圖1.1.5（a）所示。為減(jian)少支(zhi)(zhi)管補(bu)口(kou)(kou)法(fa)蘭的(de)設(she)置數(shu)量，在(zai)進行(xing)管道布(bu)置設(she)計時，應盡(jin)可能將(jiang)支(zhi)(zhi)管設(she)計到靠近主(zhu)管工藝法(fa)蘭附近，同時，工藝條件允許的(de)話，可將(jiang)多(duo)個分(fen)支(zhi)(zhi)接管集中(zhong)布(bu)置在(zai)同一(yi)補(bu)口(kou)(kou)法(fa)蘭附近。




  如圖(tu)1.1.5（b）、（c）是某法(fa)(fa)(fa)(fa)蘭連接FBE管(guan)(guan)(guan)的(de)配管(guan)(guan)(guan)。業主要求所(suo)(suo)有的(de)內(nei)(nei)涂敷(fu)管(guan)(guan)(guan)道(dao)必須到(dao)(dao)內(nei)(nei)涂敷(fu)廠(chang)(chang)(chang)家進(jin)行涂敷(fu)。因此，項目的(de)總(zong)承包方先與內(nei)(nei)涂敷(fu)廠(chang)(chang)(chang)家進(jin)行配管(guan)(guan)(guan)設(she)(she)計要求的(de)交流，內(nei)(nei)涂敷(fu)廠(chang)(chang)(chang)家要求：配管(guan)(guan)(guan)直(zhi)(zhi)管(guan)(guan)(guan)段(duan)不得超過12m（這是內(nei)(nei)涂敷(fu)廠(chang)(chang)(chang)家的(de)最長(chang)涂敷(fu)能(neng)力），如圖(tu)1.1.5（b）所(suo)(suo)示，每12m長(chang)管(guan)(guan)(guan)段(duan)加(jia)設(she)(she)法(fa)(fa)(fa)(fa)蘭；每個拐彎的(de)彎頭(tou)需能(neng)保證直(zhi)(zhi)線涂敷(fu)到(dao)(dao)，如圖(tu)1.1.5（c）所(suo)(suo)示，彎頭(tou)位(wei)置增設(she)(she)了法(fa)(fa)(fa)(fa)蘭。設(she)(she)計完成后，采購管(guan)(guan)(guan)子、法(fa)(fa)(fa)(fa)蘭等散材，按照法(fa)(fa)(fa)(fa)蘭分段(duan)預制(zhi)管(guan)(guan)(guan)道(dao)，運(yun)輸到(dao)(dao)內(nei)(nei)涂敷(fu)廠(chang)(chang)(chang)家進(jin)行內(nei)(nei)涂敷(fu)，再運(yun)回施工(gong)現(xian)場(chang)，擰法(fa)(fa)(fa)(fa)蘭螺栓連接。
