馬氏(shi)(shi)體不銹鋼一(yi)般含有11.5％～19％Cr和低于1.20％的(de)碳，有時(shi)加(jia)入一(yi)定量(liang)的(de)強(qiang)碳化物(wu)形(xing)成(cheng)元(yuan)素Mo、V等(deng)，以進一(yi)步提高(gao)強(qiang)度(du)和高(gao)溫性(xing)能。如果鋼中加(jia)入氮元(yuan)素代替碳或(huo)部分(fen)碳，將會影(ying)響馬氏(shi)(shi)體的(de)形(xing)態，形(xing)成(cheng)碳氮化物(wu)及氮化物(wu)，從(cong)而影(ying)響鋼的(de)性(xing)能。氮在α-Fe中，590℃時(shi)的(de)最大(da)溶解度(du)為0.1％；在γ-Fe中，650℃時(shi)的(de)最大(da)溶解度(du)為2.8％。

  含氮馬氏體Ms點隨氮含量的增高而減低，但氮降低Ms點的作用小于碳，實際上氮穩定奧氏體的作用較碳為高。Fe-N馬氏體的正方度c/a較Fe-C體的正方度要高。當含氮馬氏體中的氮含量與含碳馬氏體中的碳含量相同時，氮馬氏體的c大于碳馬氏體，a亦然，但碳馬氏體的a降低幅度更高。因此，氮馬氏體的c/a值要高些。這可能與氮合金化引起的高濃度自由電子和短程有序有關。

 低氮(dan)和高氮(dan)馬氏體(ti)形(xing)態與碳(tan)馬氏體(ti)相(xiang)似。以下分述(shu)各類(lei)Fe-N馬氏體(ti)的形(xing)態特(te)點：

  1. 塊狀馬氏體

     含0.08％～0.17％N馬(ma)氏(shi)(shi)體(ti)呈現等軸(zhou)狀(zhuang)、邊界(jie)(jie)光(guang)滑的塊狀(zhuang)形(xing)態，少數區域顯示不(bu)規則的鋸齒狀(zhuang)邊界(jie)(jie)，其中氮含量較高的近(jin)似于四(si)邊形(xing)。這類馬(ma)氏(shi)(shi)體(ti)形(xing)態稱為塊狀(zhuang)馬(ma)氏(shi)(shi)體(ti)，是切(qie)變型馬(ma)氏(shi)(shi)體(ti)的轉變產物(wu)。

  2. 條狀馬氏(shi)體

    含0.2％～0.7％N的馬(ma)氏體(ti)呈(cheng)條狀，具(ju)有高(gao)密度位錯的亞結構，多個條平(ping)列而集結為(wei)(wei)束(shu)，條寬(kuan)度范圍(wei)為(wei)(wei)0.3～3μm，平(ping)均寬(kuan)度約為(wei)(wei)1μm，條間以小位向差邊界相隔(ge)。

  3. 片狀馬氏體

    氮含(han)量提高(gao)(gao)到0.7％～2.4％的(de)Fe-N馬氏體(ti)形態呈(cheng)現凸透鏡狀(zhuang)(zhuang)的(de)片型位錯(cuo)或孿晶(jing)亞結(jie)構(gou)，隨著氮含(han)量的(de)增高(gao)(gao)，李晶(jing)量增高(gao)(gao)，它帶有(you)中脊，在光(guang)學顯微鏡下(xia)呈(cheng)現在殘(can)余奧氏體(ti)的(de)基體(ti)上(shang)多向分布的(de)針狀(zhuang)(zhuang)組織。

  4. 薄板馬氏體(ti)

   在Fe-（2.6％～2.7％）N馬(ma)(ma)氏(shi)體組(zu)織中(zhong)觀察到一種薄板馬(ma)(ma)氏(shi)體，這種薄板馬(ma)(ma)氏(shi)體為全(quan)（211）。孿晶，無中(zhong)脊。

  在(zai)Fe-N馬氏體(ti)(ti)(ti)組織(zhi)(zhi)中殘(can)存(cun)著(zhu)較Fe-C馬氏體(ti)(ti)(ti)組織(zhi)(zhi)更多的(de)(de)殘(can)余奧氏體(ti)(ti)(ti)。殘(can)余奧氏體(ti)(ti)(ti)的(de)(de)體(ti)(ti)(ti)積分數影響回火轉變程序和回火組織(zhi)(zhi)的(de)(de)硬度值。

 含氮(dan)馬(ma)氏體（α＇）時效和回火轉變過程如(ru)下(xia)：

（1）在時效階段，含氮馬氏體產生調幅分解的氮原子局部聚集和有序化，構成在α'基體上共格a＂-Fe₁₆N₂薄片。

（2）第一回火階段，共格α＂-Fe₁₆N₂繼續長大，含氮馬氏體轉變為α'基體上分布著層片狀半共格或非共格的a＂-Fe₁₆N₂組織。

（3）第二回火階段，淬火組織中的殘余奧氏體YR轉變為α＋γ'-Fe₄N，構成在α基體上分布著的y薄片組織。

（4）第三回火階段，過渡氮化物α'-Fe16N2轉化為α基本上分布著的穩定氮化物γ'-Fe₄N。

 Fe-N馬氏體α經過時效和回火階段轉變后形成在α基本上分布著的γ'-Fe₄N片組織。

 低溫回火含碳馬氏體產生復雜結構共格的ε及χ碳化物，產生較大的應力，與含量相同的含氮馬氏體比較，其硬度較高。

 在淬火條件下，含碳馬氏體硬度隨回火溫度升高而單調降低，不出現二次硬化，而含氮馬氏體在淬火態硬度較低，但隨回火溫度的提高，硬度一直在提高，450℃時達最大值。當碳和氮同時存在時，回火溫度為100℃時有一次硬化，然后降低直至300℃，隨后升高，在450℃出現最大的二次硬化。此時，鋼中形成很細小均勻的氮化物γ'-Fe4N和滲碳體。

 回(hui)(hui)火(huo)含(han)氮馬氏(shi)(shi)體位錯具有較高的遷移性(xing)，因此回(hui)(hui)火(huo)含(han)氮馬氏(shi)(shi)體的韌性(xing)高于回(hui)(hui)火(huo)含(han)碳馬氏(shi)(shi)體。

 含氮馬氏體不銹鋼在100℃以下回火不改變馬氏體的結構；200℃回火，會形成很細的密排六方結構的ε-（Fe，Cr）₂N及ε-（Fe，Cr）₂C；300℃時，細小的ε-（Fe，Cr）₂N含量提高并轉變成ξ-（Fe，Cr）₂N；之后在500℃之前ξ-（Fe，Cr）₂N氮化物粗化。含氮馬氏體在600～650℃回火，會形成片狀的（Fe，Cr）₂N及一些球狀（Cr，Fe）₂N。對于含碳馬氏體，在600～650℃回火，碳化物粗化成滲碳體。含碳馬氏體600～650℃回火還有（Fe，Cr）₇C₃析出，長時間回火則轉變為（Cr，Fe）₂₃C₆。

 在馬氏體不銹鋼中，除Cr元素外，常加入Nb、V等強碳化物形成元素。在含氮馬氏體不銹鋼中，氮化物與碳化物相比細小而分布均勻，因此回火后改善了氮合金化馬氏體鋼的力學性能。在600～700℃回火，氮與Nb、V形成（Nb，V）X型氮化物及Cr₂N，因此二次硬度提高至更高水平。在某些情況下，500℃回火時會析出（Nb，V）（C，N）及納米尺寸的（Fe，Cr，V）（C，N），從而提高了強度。氮合金化鋼使殘余奧氏體更加穩定而且保留了固溶的鉻以提高耐蝕性，延遲了M₂₃C₆及M₆C型碳化物的析出。

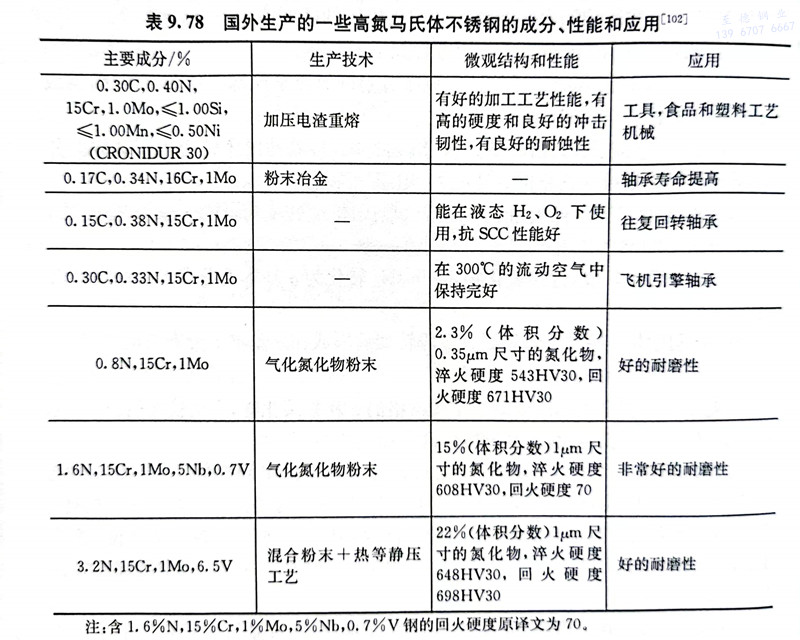

 表9.78為國外生產的(de)一些高(gao)氮馬氏體不銹(xiu)鋼(gang)的(de)成分(fen)、性能和(he)應用。
