07Cr12Ni4Mn5Mo3Al（亦(yi)稱69111）是(shi)我(wo)國(guo)在20世紀70年代(dai)為(wei)滿足(zu)宇(yu)航(hang)工業的(de)(de)需要而開發出的(de)(de)一種節(jie)鎳型半(ban)奧(ao)氏(shi)體(ti)沉淀硬化不銹鋼，鋼中(zhong)加入5％的(de)(de)錳代(dai)替(ti)部(bu)分鎳。該鋼的(de)(de)高溫(wen)塑(su)性良(liang)好，可在850～1120℃溫(wen)度區(qu)間進行加工。

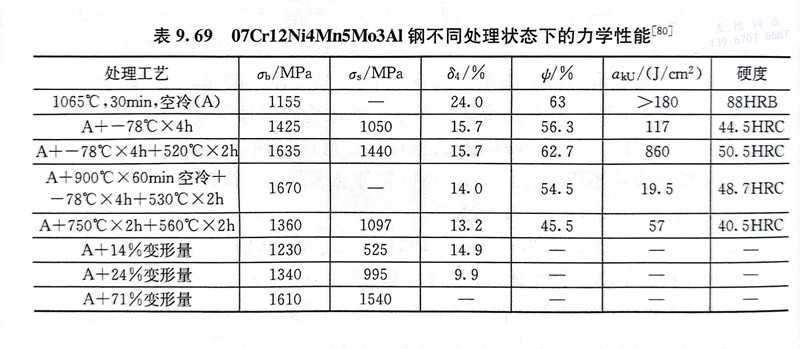

  07Cr12Ni4Mn5Mo3Al 不銹鋼適宜的(de)固溶溫(wen)度為(wei)1050℃，固溶狀態中的(de)δ相為(wei)5％～10％，M，點約為(wei)-10℃。表9.69為(wei)07Cr12Ni4Mn5Mo3Al 不銹鋼不同處理狀態下的(de)力學(xue)性能。

  07Cr12Ni4Mn5Mo3Al 不銹(xiu)鋼經1050℃固(gu)溶，-70℃冷處(chu)理后(hou)的(de)組(zu)織為(wei)馬氏(shi)體(ti)、δ相(xiang)和(he)(he)(he)殘余(yu)奧(ao)氏(shi)體(ti)。該(gai)鋼400～600℃時(shi)效(xiao)2h，在(zai)馬氏(shi)體(ti)中(zhong)析出(chu)點(dian)(dian)狀(zhuang)(zhuang)和(he)(he)(he)片(pian)狀(zhuang)(zhuang)沉(chen)淀(dian)物(wu)，而在(zai)8相(xiang)中(zhong)析出(chu)的(de)片(pian)狀(zhuang)(zhuang)沉(chen)淀(dian)物(wu)要(yao)比(bi)馬氏(shi)體(ti)中(zhong)沉(chen)淀(dian)物(wu)尺寸粗(cu)大。TEM分析證明，片(pian)狀(zhuang)(zhuang)相(xiang)為(wei)J相(xiang)，點(dian)(dian)狀(zhuang)(zhuang)相(xiang)為(wei)（Ni，Mn）Al化合物(wu)，530℃時(shi)效(xiao)出(chu)現(xian)硬(ying)度(du)峰值。時(shi)效(xiao)反應(ying)是(shi)在(zai)馬氏(shi)體(ti)和(he)(he)(he)δ相(xiang)中(zhong)進(jin)行的(de)，530℃時(shi)效(xiao)6h，組(zu)織中(zhong)出(chu)現(xian)逆轉變奧(ao)氏(shi)體(ti)。J相(xiang)是(shi)由純(chun)Fe層和(he)(he)(he)純(chun)Cr層交替組(zu)成的(de)一種新相(xiang)。07Cr12Ni4Mn5Mo3Al 不銹(xiu)鋼在(zai)固(gu)溶狀(zhuang)(zhuang)態(tai)下具(ju)有良好的(de)加工成形性(xing)(xing)能(neng)和(he)(he)(he)焊(han)接性(xing)(xing)能(neng)。經過適量(liang)的(de)冷變形、冷處(chu)理和(he)(he)(he)時(shi)效(xiao)處(chu)理后(hou)，可獲得(de)超高強(qiang)度(du)，適合于制造350℃以下工作的(de)飛行器(qi)構件(jian)、彈性(xing)(xing)元件(jian)等。
