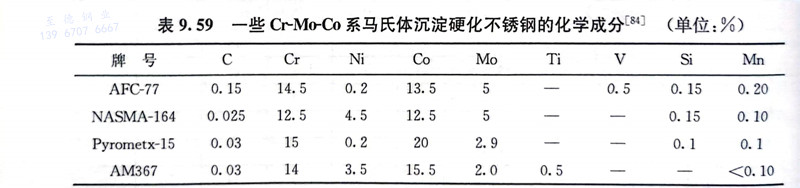

繼上述一些馬氏體沉淀硬化不銹(xiu)鋼之后，一些研究者發現鈷和鉬同時加入Cr13型不銹鋼中可以使馬氏體的沉淀硬化效應特別強烈，從而開發出一些Cr-Mo-Co 系馬氏體沉淀硬化不銹鋼，其化學成分見表9.59。

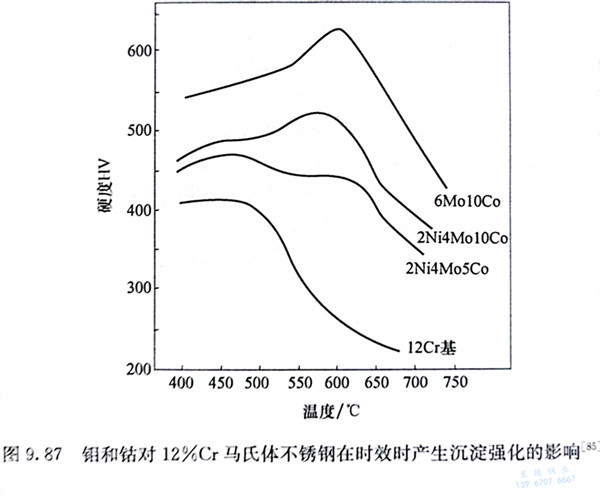

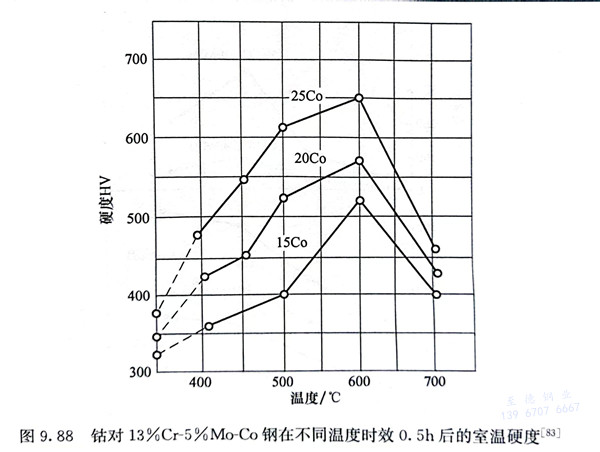

從圖9.87可看出(chu)(chu)，在12％Cr基(ji)礎上加(jia)入鉬(mu)(mu)和鈷(gu)，隨著它(ta)們含(han)(han)(han)量(liang)(liang)的(de)增加(jia)，經淬火(huo)后在550～600℃時(shi)(shi)效(xiao)時(shi)(shi)，沉(chen)(chen)(chen)淀(dian)硬化峰值(zhi)強(qiang)烈升高(gao)。鉬(mu)(mu)的(de)作(zuo)用(yong)(yong)尤(you)其顯著，當鉬(mu)(mu)含(han)(han)(han)量(liang)(liang)超過(guo)4％時(shi)(shi)，600℃時(shi)(shi)效(xiao)后硬度值(zhi)可超過(guo)500HV，但當鉬(mu)(mu)含(han)(han)(han)量(liang)(liang)到8％時(shi)(shi)，由于出(chu)(chu)現不能(neng)(neng)高(gao)溫固溶的(de)x相(xiang)而出(chu)(chu)現脆性。因此，Cr-Mo-Co系馬(ma)氏體沉(chen)(chen)(chen)淀(dian)硬化不銹鋼(gang)中鉬(mu)(mu)含(han)(han)(han)量(liang)(liang)必須控(kong)制(zhi)在一定范圍內。鋼(gang)中的(de)鈷(gu)含(han)(han)(han)量(liang)(liang)對(dui)沉(chen)(chen)(chen)淀(dian)硬化效(xiao)應(ying)也(ye)有很(hen)大影響，隨鈷(gu)含(han)(han)(han)量(liang)(liang)增加(jia)，時(shi)(shi)效(xiao)后的(de)硬度顯著增高(gao)（圖9.88）。鈷(gu)在沉(chen)(chen)(chen)淀(dian)相(xiang)中的(de)含(han)(han)(han)量(liang)(liang)很(hen)低，鈷(gu)的(de)加(jia)入增強(qiang)沉(chen)(chen)(chen)淀(dian)硬化效(xiao)應(ying)可能(neng)(neng)有兩方面的(de)作(zuo)用(yong)(yong)，它(ta)除(chu)了(le)本(ben)身增強(qiang)了(le)沉(chen)(chen)(chen)淀(dian)強(qiang)化效(xiao)應(ying)外，還可以減(jian)少鉬(mu)(mu)在基(ji)體中的(de)溶解度，使沉(chen)(chen)(chen)淀(dian)相(xiang)增多。鈷(gu)還可以平衡因鉬(mu)(mu)的(de)增加(jia)導致的(de)δ鐵素體形成(cheng)(cheng)傾向。鈷(gu)含(han)(han)(han)量(liang)(liang)從0％增至(zhi)8％時(shi)(shi)是升高(gao)Ms點的(de)，鈷(gu)含(han)(han)(han)量(liang)(liang)再增高(gao)將逐漸降低Ms點，這類鋼(gang)中鈷(gu)含(han)(han)(han)量(liang)(liang)一般(ban)控(kong)制(zhi)在10％～20％。釩形成(cheng)(cheng)穩定的(de)VC，對(dui)鋼(gang)的(de)晶粒長大起抑制(zhi)作(zuo)用(yong)(yong)。
目(mu)前(qian)應用的Cr-Mo-Co系(xi)馬氏體沉淀硬(ying)化不銹(xiu)鋼有(you)兩(liang)種基(ji)本成分：一(yi)種是以(yi)13％Cr-5％Mo-13％Co為基(ji)的較(jiao)高(gao)鉬(mu)含量的鋼；另(ling)一(yi)種是以(yi)13％Cr-（2％～3％）Mo-（15％～20％）Co為基(ji)的低(di)鉬(mu)高(gao)鈷含量的鋼，如表9.59所(suo)示。

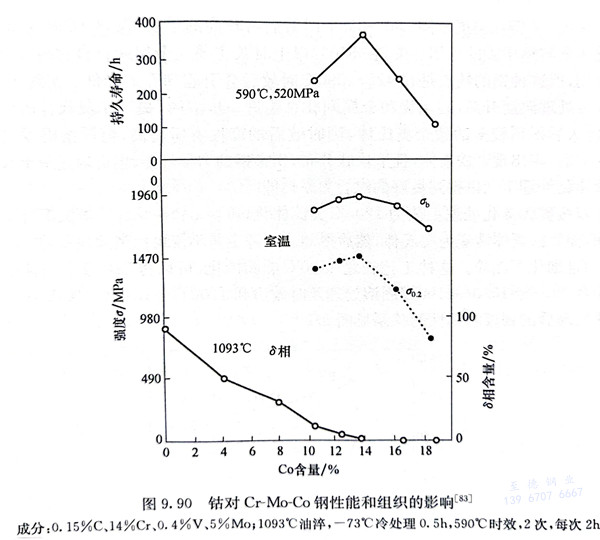

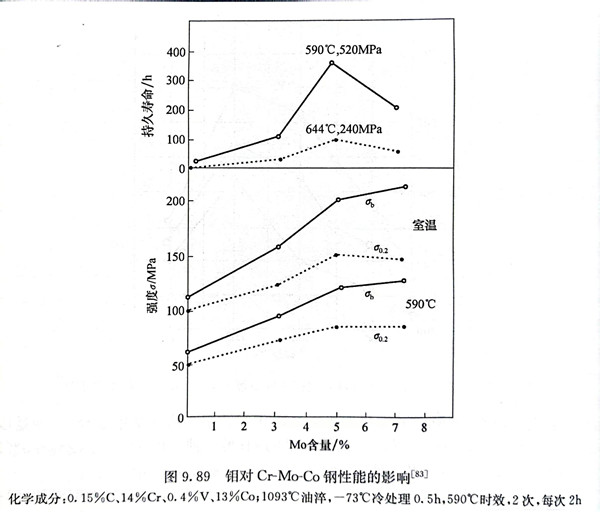

由圖9.89、圖9.90可見，5％Mo和13％Co配合可以得到最好的室溫和高溫強度及韌性的配合。鉬含量再增高，雖然短時強度有所增高，但持久強度反而降低。從組織上看，當鉬含量超過6％就出現8鐵素體。鉬含量在0％～5％時，隨著鉬含量增高，鋼的室溫強度、高溫強度和持久壽命都增加。在5％Mo的基礎上，鈷含量若超過14％，則室溫強度和高溫強度均降低，這是由于大量鈷降低M。點因而得到大量殘余奧氏體所致。當鈷含量由零增加到13％，室溫強度和高溫強度都增加。由圖9.90還可以看出，隨著鈷含量增加，鋼中δ鐵素體含量降低，到13％Co可得到全部奧氏體，消除了δ鐵素體的有害作用。
Cr-Mo-Co 馬(ma)氏(shi)(shi)(shi)體沉(chen)淀硬(ying)化不銹(xiu)鋼經(jing)固溶處(chu)理(li)冷(leng)(leng)卻到室(shi)溫，組織中除馬(ma)氏(shi)(shi)(shi)體外，還有(you)大(da)量(liang)殘余奧(ao)氏(shi)(shi)(shi)體，經(jing)-73℃冷(leng)(leng)處(chu)理(li)，可(ke)使殘余奧(ao)氏(shi)(shi)(shi)體大(da)大(da)減少。無(wu)碳(tan)(tan)的Cr-Mo-Co鋼經(jing)冷(leng)(leng)處(chu)理(li)后轉變(bian)(bian)為無(wu)碳(tan)(tan)的合(he)金馬(ma)氏(shi)(shi)(shi)體，這種馬(ma)氏(shi)(shi)(shi)體具(ju)有(you)較(jiao)低(di)的硬(ying)度(du)，以(yi)(yi)及較(jiao)高的塑性和韌性，有(you)較(jiao)小(xiao)的加工(gong)硬(ying)化傾向(xiang)，其硬(ying)度(du)在(zai)30HRC左(zuo)右，可(ke)以(yi)(yi)直(zhi)接進(jin)行冷(leng)(leng)變(bian)(bian)形，冷(leng)(leng)變(bian)(bian)形后的板(ban)材可(ke)直(zhi)接進(jin)行時效處(chu)理(li)，只有(you)在(zai)高變(bian)(bian)形量(liang)下才需要中間退火。對(dui)碳(tan)(tan)含量(liang)在(zai)0.15％左(zuo)右的Cr-Mo-Co鋼，由于加入了起(qi)沉(chen)淀強化的合(he)金元素和碳(tan)(tan)的固溶強化雙重強化作用，其馬(ma)氏(shi)(shi)(shi)體具(ju)有(you)較(jiao)高的硬(ying)度(du)，如AFC-77（12Cr14Co13Mo5V）鋼硬(ying)度(du)達50HRC左(zuo)右，不能進(jin)行冷(leng)(leng)變(bian)(bian)形。
