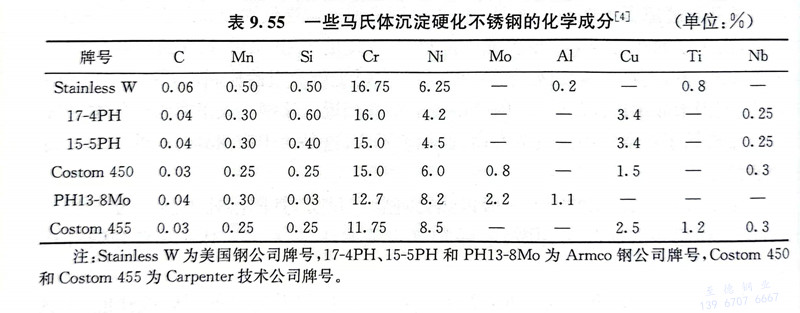

022Cr12Ni9Cu2NbTi、Custom 455 是一種超低碳的沉淀硬化馬氏體不銹鋼，具有高的強度和耐大氣腐蝕性。

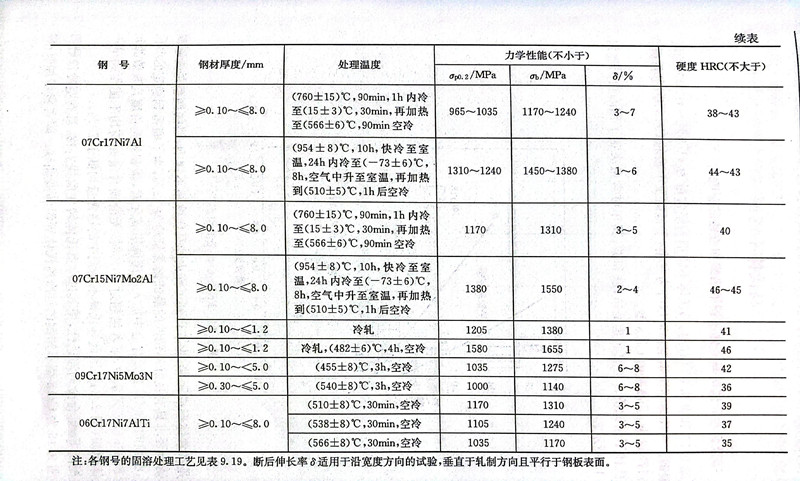

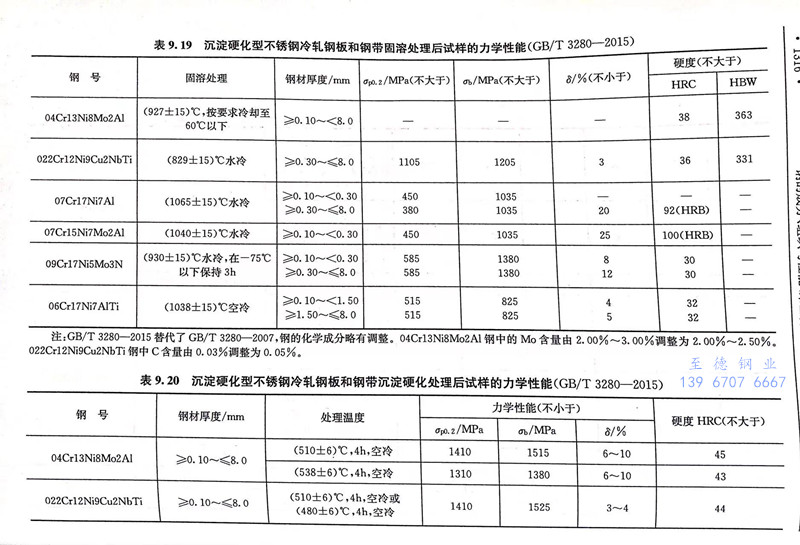

022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼在(zai)溫度(du)(du)區間900～1260℃極(ji)易鍛造(zao)，適宜(yi)的(de)(de)鍛造(zao)加熱和均(jun)熱溫度(du)(du)為(wei)1040～1150℃，終鍛溫度(du)(du)應控(kong)制在(zai)815～925℃，可(ke)獲得(de)較(jiao)細(xi)的(de)(de)晶(jing)粒(li)尺寸，鍛后空冷。鍛后應進行(xing)固溶處理，固溶溫度(du)(du)為(wei)816～843℃，隨后快冷，若截面較(jiao)小可(ke)以(yi)(yi)水淬，組織為(wei)全馬氏體組織，硬度(du)(du)為(wei)30～35HRC。生產(chan)企(qi)業一般均(jun)以(yi)(yi)固溶狀態(tai)的(de)(de)產(chan)品供(gong)貨，用戶加工后只需進行(xing)時(shi)效處理以(yi)(yi)獲得(de)最(zui)后的(de)(de)性能(neng)。時(shi)效溫度(du)(du)可(ke)在(zai)480～560℃選擇，保溫4h，空冷，時(shi)效后的(de)(de)尺寸變(bian)化僅為(wei)-0.001mm／mm。固溶和時(shi)效處理后鋼的(de)(de)力學性能(neng)見表9.19和表9.20。
022Cr12Ni9Cu2NbTi、Custom 455 不(bu)銹鋼在固溶處理(li)后(hou)可以(yi)立即進(jin)(jin)行冷作(zuo)加(jia)工(gong)。對于深(shen)沖或脹形工(gong)藝，由于變形是局(ju)部的(de)，加(jia)工(gong)后(hou)須進(jin)(jin)行二次固溶處理(li)（退火）。其(qi)他(ta)冷加(jia)工(gong)，如冷拉、冷軋，因為(wei)在固溶狀態的(de)加(jia)工(gong)硬化率低(di)，可進(jin)(jin)行較大(da)變形量(liang)的(de)冷加(jia)工(gong)，獲得較高(gao)的(de)強(qiang)度，而(er)不(bu)需二次固溶處理(li)。最后(hou)進(jin)(jin)行時效處理(li)。
022Cr12Ni9Cu2NbTi、Custom 455 不(bu)(bu)銹(xiu)鋼可焊性優良，可采用同成分(fen)的焊接材料(liao)進行焊接，一(yi)般不(bu)(bu)需焊前(qian)預熱和焊后熱處(chu)理(li)。
022Cr12Ni9Cu2NbTi、Custom 455 不銹鋼在通常的大氣環境和淡水中有良好的抗蝕能力，在35℃食鹽水噴濺和室溫下5％FeCl3水溶液中的耐點蝕性能良好。Costom 455鋼在包括海洋大氣等多種腐蝕環境下的應力腐蝕性能是良好的，并隨時效溫度的提高而進一步得到改善。
