12Cr21Ni5Ti 雙相鋼是在蘇聯開發的一種雙(shuang)相不銹鋼10X21H5T的基礎上，經我國研制后，于1975年納入標準的。該鋼是為了節約鎳，代替1Cr18Ni9Ti鋼（舊牌號）而設計的，比后者有更高的強度。該鋼有良好的工藝性能，可以制成薄板、厚板、型材、鋼管、鋼絲等。

  該(gai)鋼的冷(leng)、熱加(jia)(jia)工(gong)性(xing)(xing)能(neng)均(jun)良(liang)好，熱加(jia)(jia)工(gong)溫度范圍為1050～800℃，有好的熱塑性(xing)(xing)。由于鋼的屈服強度較高，其深沖性(xing)(xing)能(neng)較奧(ao)氏(shi)體鋼稍差(cha)。

  該鋼(gang)的固(gu)溶處(chu)(chu)理(li)溫度(du)(du)為1000～1080℃，水冷(leng)或空冷(leng)。經950～1050℃固(gu)溶處(chu)(chu)理(li)后，鋼(gang)中的α相(xiang)含量(liang)為55％～70％，提高淬火溫度(du)(du)使α相(xiang)增(zeng)多。當鋼(gang)中的γ相(xiang)含量(liang)不低于20％～25％時仍為細晶組織，只有(you)當γ相(xiang)消(xiao)失后，晶粒才會(hui)粗化。

  在(zai)400～500℃長期(qi)保(bao)溫時效(xiao)會因(yin)高鉻鐵素體的(de)分(fen)解而(er)導致(zhi)脆(cui)化；600～750℃短時時效(xiao)后(hou)的(de)塑性下降(jiang)則是由于碳(tan)化物(wu)的(de)析出而(er)使奧(ao)氏體發生馬氏體轉(zhuan)變(bian)的(de)結果；650～700℃長期(qi)時效(xiao)（100～1000h）出現的(de)脆(cui)化是σ相的(de)形成所(suo)致(zhi)。

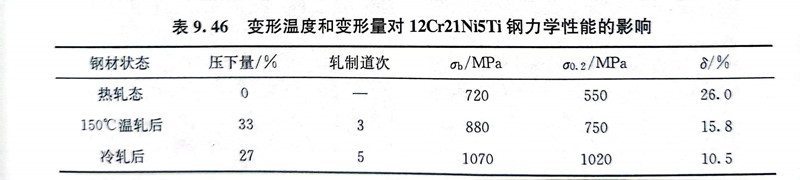

  12Cr21Ni5Ti 雙相鋼中(zhong)的(de)y相是亞(ya)穩定(ding)的(de)，即使小的(de)冷(leng)變形(xing)量也會(hui)發生γ→a轉變，但是加熱到(dao)150℃即可抑(yi)制(zhi)這種轉變，因(yin)此采用溫軋(ya)工藝可以(yi)提高(gao)軋(ya)制(zhi)變形(xing)量。變形(xing)溫度(du)和變形(xing)量對12Cr21Ni5Ti 雙相鋼的(de)力學性能的(de)影響見表9.46，可以(yi)看出，150℃的(de)溫軋(ya)可以(yi)抑(yi)制(zhi)馬氏體的(de)轉變，降低因(yin)冷(leng)作硬化(hua)而提高(gao)了的(de)鋼的(de)強度(du)，從而可以(yi)提高(gao)每一道次的(de)壓下量。

  12Cr21Ni5Ti 雙(shuang)相鋼在(zai)氧化性(xing)酸和有(you)機酸中有(you)很好的(de)耐蝕性(xing)，可以(yi)代替1Cr18Ni9Ti鋼使用(yong)，因(yin)為(wei)鋼中含有(you)穩定化元(yuan)素鈦，無晶間腐(fu)蝕傾向。12Cr21Ni5Ti 雙(shuang)相鋼的(de)焊接性(xing)能良好。

  12Cr21Ni5Ti 雙相鋼可(ke)用(yong)做焊接結構(gou)件使(shi)用(yong)，可(ke)用(yong)于化工、食品及(ji)其他工業領(ling)域中(zhong)不超(chao)過350℃的條件下，具有很好的抗晶間(jian)腐(fu)蝕(shi)和(he)應力腐(fu)蝕(shi)性(xing)能。該(gai)鋼還用(yong)來制(zhi)造(zao)既(ji)耐氧化性(xing)酸腐(fu)蝕(shi)，又要(yao)求有較高強度(du)的設備(bei)和(he)部件，在航空(kong)工業上用(yong)于制(zhi)造(zao)航空(kong)發(fa)動(dong)機殼體和(he)火箭發(fa)動(dong)機燃燒室外壁。
