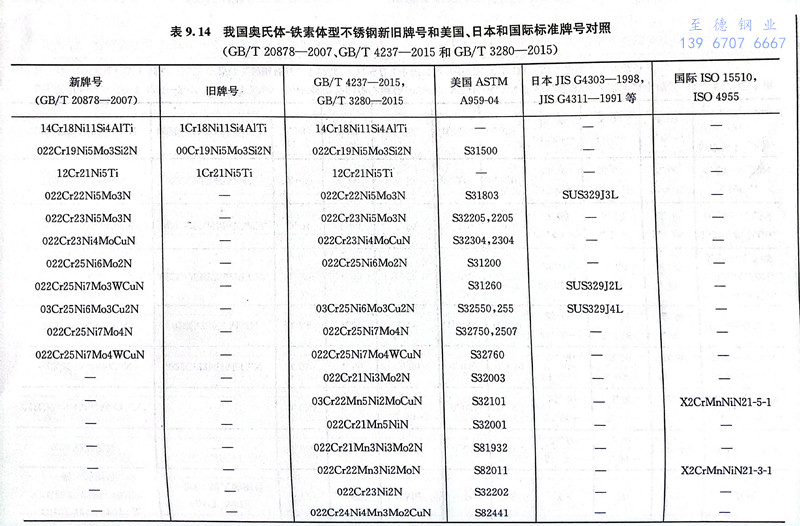

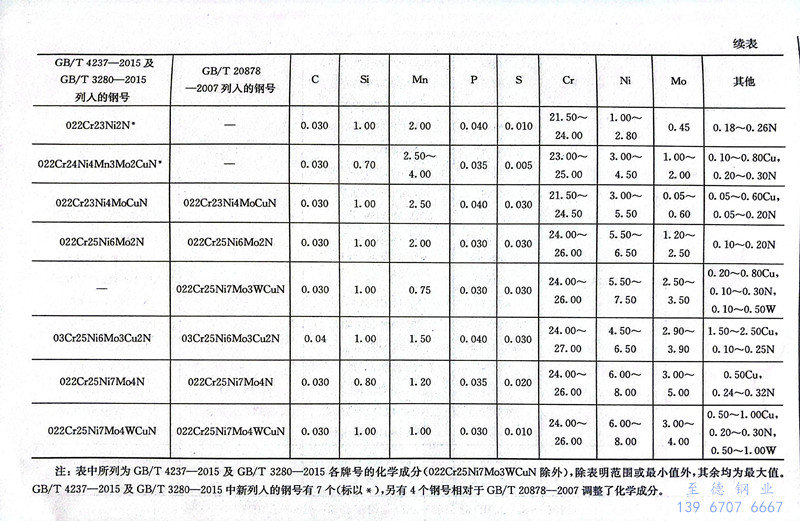

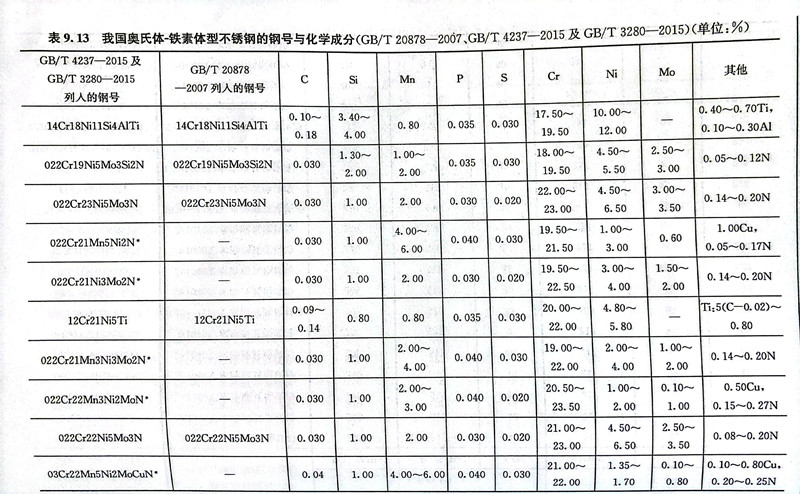

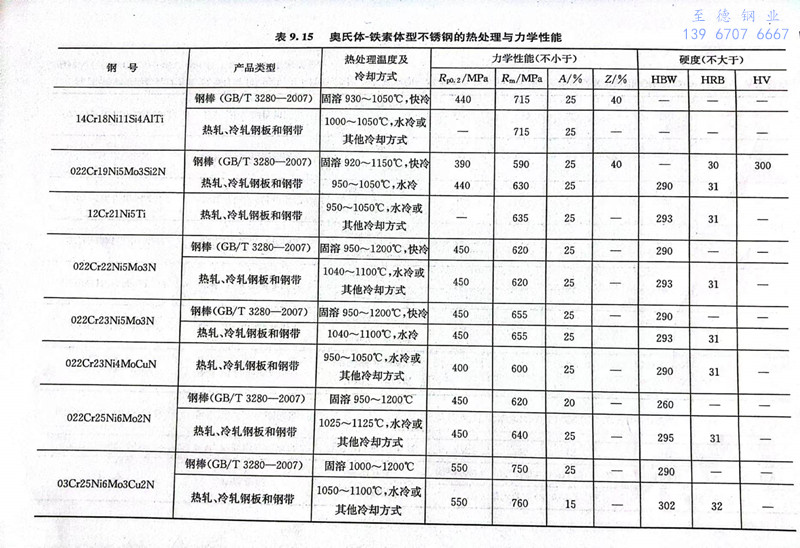

我國常用雙相不(bu)銹鋼的鋼號及其力學性能見表9.13和表9.15。

奧氏體和鐵素體不銹鋼在加熱過程中，基體組織α相和γ相不發生相變，不能通過熱處理使之強化。雙相不銹鋼與之不同，在熱處理過程中會發生α相和γ相之間的相互轉變，改變兩相之間的比例，從而影響鋼的性能。雙相不銹鋼的熱處理方式有固溶處理和時效處理兩種。

1. 固溶處理

   雙相(xiang)(xiang)不銹鋼(gang)的(de)(de)固溶處(chu)理的(de)(de)溫度一般為950～1150℃。雙相(xiang)(xiang)不銹鋼(gang)加熱到一定溫度時會(hui)發生(sheng)γ→α轉變，可以控制兩相(xiang)(xiang)的(de)(de)比例以得到適宜的(de)(de)相(xiang)(xiang)比例。

2. 時效處理

  經固溶處理的α相是亞穩定相，在低于一定溫度加熱和保溫一定時間會發生分解，析出二次奧氏體、碳化物、氮化物和。相等。析出的碳化物主要是M₂₃C₆型碳化物，分布在α／γ晶界上。如果雙相不銹鋼碳含量較低，析出的碳化物很少，不能構成網狀，對鋼的性能影響不大，時效時析出的σ相等金屬間化合物硬而脆，對鋼的耐蝕性和塑韌性是有害的。
