超級奧氏體不銹鋼的出現主要是為了解決普通（通用）不銹鋼的耐蝕性，特別是耐點蝕、耐縫隙腐蝕和耐應力腐蝕以及強度等偏低，無法滿足客觀需求而問世的。超(chao)級奧氏體不銹(xiu)鋼是指根據經驗公式，鋼的耐點蝕性指數 PREN（C＋3.3Mo＋16N）≥40的那些牌號。

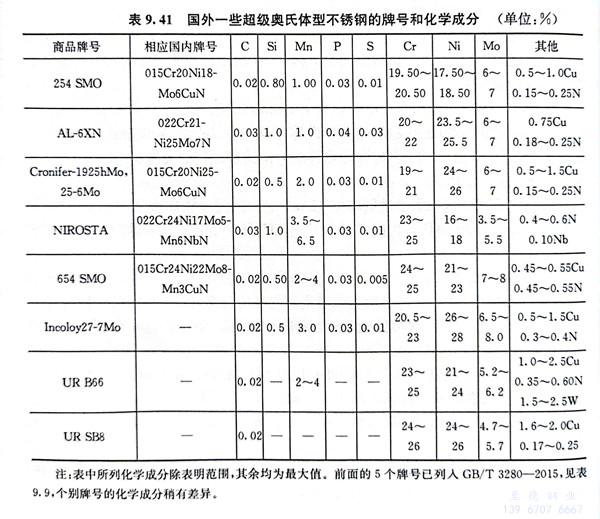

  對1962～1997年間(jian)不(bu)(bu)銹鋼(gang)大量腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)破(po)(po)壞形態的(de)統計，表明全面(mian)腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)和晶間(jian)腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)已大量減少，應(ying)力(li)腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)、點(dian)蝕(shi)(shi)(shi)(shi)、縫(feng)隙腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)和腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)疲勞(lao)等局部腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)在腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)破(po)(po)壞中(zhong)仍占有(you)相當高的(de)比例。通過研究，人們(men)了解到提(ti)高奧氏體(ti)不(bu)(bu)銹鋼(gang)中(zhong)的(de)Ni含量可以(yi)顯(xian)著提(ti)高鋼(gang)的(de)耐應(ying)力(li)腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)的(de)性(xing)能(neng)；提(ti)高Cr、Mo含量可以(yi)顯(xian)著提(ti)高耐點(dian)蝕(shi)(shi)(shi)(shi)和耐縫(feng)隙腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)的(de)性(xing)能(neng)，而鋼(gang)的(de)應(ying)力(li)腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)和腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)疲勞(lao)又常以(yi)點(dian)蝕(shi)(shi)(shi)(shi)和縫(feng)隙腐(fu)(fu)(fu)蝕(shi)(shi)(shi)(shi)為(wei)起源。1997年起，N作為(wei)重要合(he)金元素在不(bu)(bu)銹鋼(gang)中(zhong)的(de)廣泛應(ying)用(yong)為(wei)超級(ji)奧氏體(ti)不(bu)(bu)銹鋼(gang)的(de)出現創造了條件。表9.41為(wei)國外開發的(de)幾(ji)種重要的(de)超級(ji)奧氏體(ti)不(bu)(bu)銹鋼(gang)的(de)牌號(hao)及其化學成分。

 至德鋼業，我們根據(ju)您(nin)的實(shi)際需求(qiu)，給(gei)出參考建議，為您(nin)提供(gong)高性(xing)價比的不銹(xiu)鋼管(guan)道(dao)及配(pei)件。
