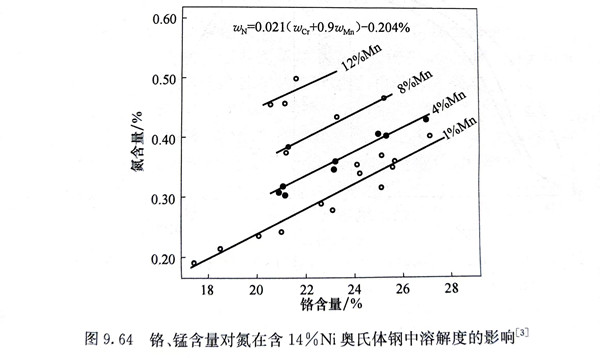

在鉻鎳奧氏體(ti)不銹鋼(gang)中，錳含量一般不超過2％，生產中多控制在1.5％左右。在之后發展的節鎳不銹鋼中，錳成為重要的合金元素，其主要作用是與氮和一定數量的鎳形成穩定的奧氏體。一些Cr-Mn-Ni-N型奧氏體不銹鋼已被許多國家列入各自的不銹鋼標準中。無鎳的Cr-Mn-N不銹鋼只在一定范圍內使用。近期出現的高氮奧氏體不銹鋼，為了提高氮的溶解度，已出現高錳含量（5％～10％）的鉻鎳奧氏體不銹鋼。圖9.64為鉻、錳含量對氮在含14％Ni奧氏體鋼溶解度的影響。

 錳含量小于2％時(shi)，其(qi)含量的(de)變化對常用鉻鎳不(bu)銹鋼的(de)組織，包括奧氏體的(de)穩定性，沒有明顯的(de)影(ying)響。

鉻鎳(nie)奧(ao)氏(shi)體不銹鋼(gang)的強度(du)隨錳(meng)含(han)量的增加而提高。無(wu)鎳(nie)的Cr-Mn-N奧(ao)氏(shi)體不銹鋼(gang)在低溫時會(hui)出現韌脆(cui)轉變溫度(du)，如圖9.65所示，這與(yu)鉻鎳(nie)奧(ao)氏(shi)體鋼(gang)有顯(xian)著差別，而Cr-Mn-N鋼(gang)有鎳(nie)存在時，其低溫韌性有明(ming)顯(xian)改善（圖9.60）。這表明(ming)，僅(jin)有錳(meng)和氮而無(wu)鎳(nie)無(wu)法獲得鉻鎳(nie)奧(ao)氏(shi)體不銹鋼(gang)所具有的優良低溫韌性。

 錳可(ke)以(yi)改善(shan)鉻(ge)鎳奧氏體不銹(xiu)鋼(gang)(gang)的(de)熱塑(su)性，錳含量為1.5％時已有明顯的(de)效果(guo)。錳與硫有較(jiao)強的(de)親和力，形(xing)成MnS，有利(li)于(yu)消除(chu)鋼(gang)(gang)中的(de)殘(can)余硫的(de)有害作(zuo)用，但MnS的(de)形(xing)成常導致鉻(ge)鎳奧氏體不銹(xiu)鋼(gang)(gang)耐氯化物點蝕(shi)(shi)和縫隙腐蝕(shi)(shi)能(neng)力的(de)下降(jiang)。鋼(gang)(gang)中的(de)硫降(jiang)低到(dao)一定(ding)程(cheng)度，錳的(de)不利(li)影響基本可(ke)以(yi)消除(chu)。
