一、通用(yong)金屬(shu)環形墊(dian)片型式、尺(chi)寸及公差(cha)

1. 型(xing)式與尺(chi)寸

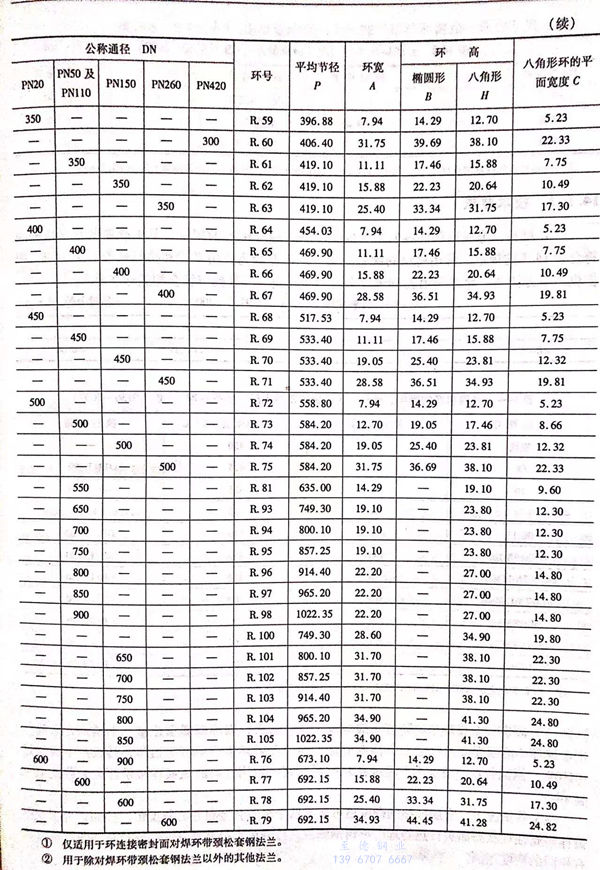

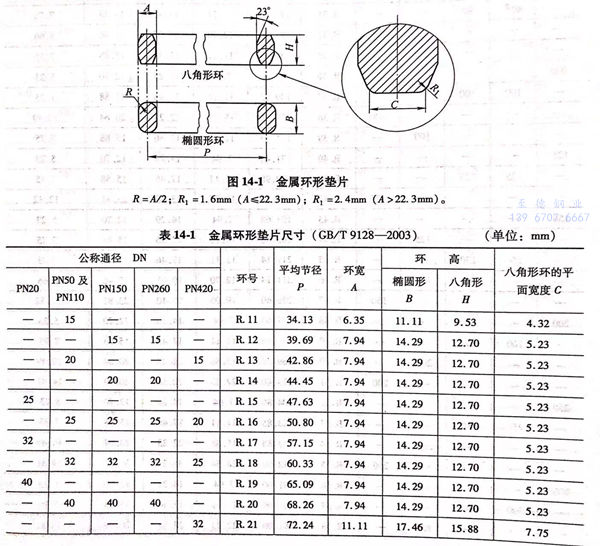

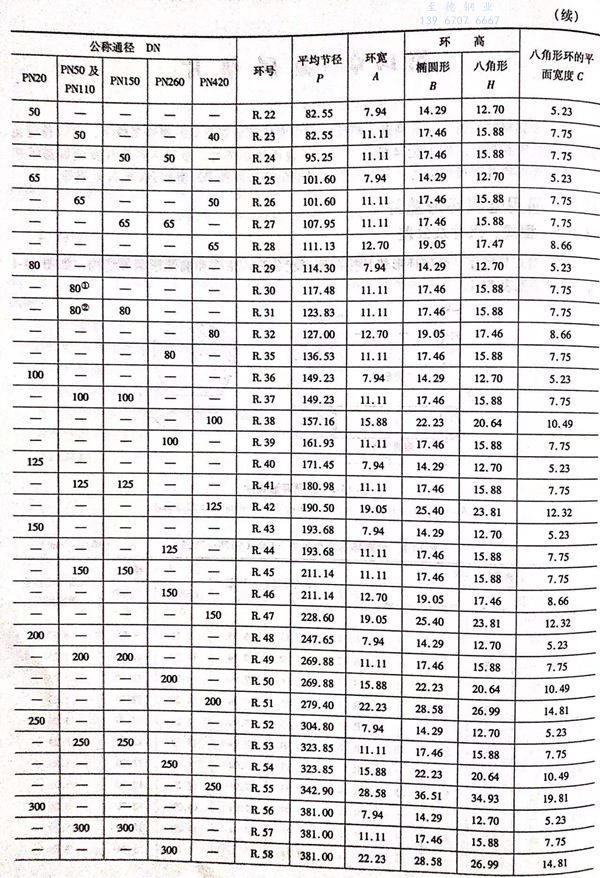

 金屬(shu)環(huan)形墊(dian)片按截面形狀分(fen)為八角形和橢圓形兩種結構，如圖(tu)14-1所示(shi)，尺寸見表14-1.

2. 尺寸公(gong)差

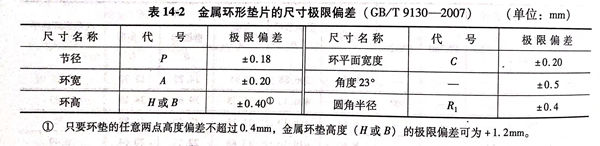

 金(jin)屬環(huan)形墊(dian)片(pian)的尺寸極(ji)限(xian)偏差見表(biao) 14-2。

二、通(tong)用(yong)金屬環形墊片(pian)技術要求

1. 材料

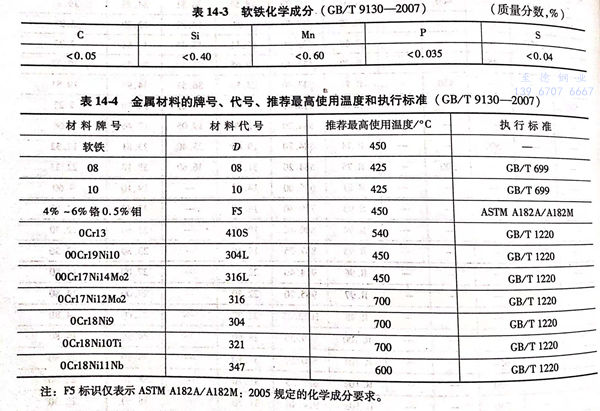

 金屬環墊坯料(liao)的化(hua)學(xue)成(cheng)分應(ying)符合相(xiang)應(ying)標(biao)(biao)準(zhun)的規定，其中軟鐵的化(hua)學(xue)成(cheng)分應(ying)符合表(biao)(biao)14-3的規定，常用(yong)(yong)材料(liao)的牌號、代號、推(tui)薦最高使用(yong)(yong)溫度和執行標(biao)(biao)準(zhun)見(jian)表(biao)(biao)14-4。根據供需(xu)雙方協商(shang)，允許采用(yong)(yong)表(biao)(biao)14-4之外的其他(ta)材料(liao)，其性(xing)能應(ying)符合相(xiang)關標(biao)(biao)準(zhun)要求(qiu)。

2. 硬度

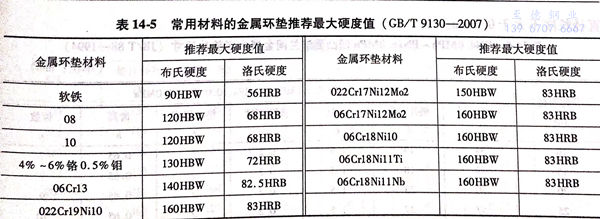

 金屬環墊的硬度一般應低于法蘭材料，以確保緊密連接。合金及不銹鋼(gang)法蘭用金屬環墊的硬度值由供需雙方協商確定。同一金屬環墊的硬度應均勻，其極差不得超過10HBW,測試各點的硬度不得超過表14-5的規定。常用材料的金屬環墊推薦最大硬度值見表14-5。

 在某些情況下，金(jin)屬環(huan)墊的(de)硬度(du)值(zhi)(zhi)可能(neng)不低(di)于法蘭合金(jin)材(cai)(cai)料的(de)硬度(du)值(zhi)(zhi)。例如，為了獲得最佳耐腐蝕性狀態而進行(xing)熱處理的(de)不銹鋼法蘭；與退火至(zhi)最低(di)硬度(du)的(de)同樣材(cai)(cai)料制(zhi)成(cheng)的(de)環(huan)墊具(ju)有相同的(de)硬度(du)范圍。

3. 表(biao)面粗糙度

 金屬環(huan)墊的密封面(mian)(mian)（八角墊的斜(xie)面(mian)(mian)、橢圓(yuan)墊的圓(yuan)弧面(mian)(mian)）不得有劃(hua)痕(hen)、磕痕(hen)、裂紋和凹坑(keng)，表面(mian)(mian)粗糙度不大于Ra1.6μm.

三、通用金屬(shu)環形(xing)墊片標記

 1. 標記(ji)方法

  金屬環形墊(dian)(dian)片(pian)(pian)的標(biao)記由墊(dian)(dian)片(pian)(pian)形式、環號(hao)(hao)－墊(dian)(dian)片(pian)(pian)材(cai)料牌號(hao)(hao)和(he)墊(dian)(dian)片(pian)(pian)標(biao)準號(hao)(hao)組成。

 2. 標記示例

  號為20, 材(cai)料(liao)為0Cr19Ni9 的(de)八角形金屬環(huan)墊(dian)片，其標記為：八角墊(dian)  R.20-0Cr19Ni9  GB/T 9128
