我(wo)國石油(you)(you)(you)(you)天然氣工(gong)(gong)業，鉆井(jing)和采(cai)(cai)油(you)(you)(you)(you)設備中(zhong)的(de)(de)井(jing)口(kou)裝(zhuang)置和采(cai)(cai)油(you)(you)(you)(you)樹（采(cai)(cai)油(you)(you)(you)(you)樹系指用(yong)(yong)于(yu)控(kong)制油(you)(you)(you)(you)井(jing)生產的(de)(de)裝(zhuang)置總成，包(bao)括油(you)(you)(you)(you)管(guan)頭異徑接頭、閥、三通、四通、頂(ding)部連接裝(zhuang)置和裝(zhuang)于(yu)油(you)(you)(you)(you)管(guan)頭最(zui)上部連接節流閥）采(cai)(cai)用(yong)(yong)6B型、6BX型及(ji)(ji)雙層扇形法(fa)蘭(lan)(lan)(lan)，法(fa)蘭(lan)(lan)(lan)額定工(gong)(gong)作壓力(li)(li)一共分6級：13.8MPa、20.7MPa、34.5MPa、69.0MPa、103.5MPa及(ji)(ji)138.0MPa.6B型法(fa)蘭(lan)(lan)(lan)包(bao)括整(zheng)體(ti)法(fa)蘭(lan)(lan)(lan)、螺紋法(fa)蘭(lan)(lan)(lan)及(ji)(ji)對焊(han)法(fa)蘭(lan)(lan)(lan)，其所采(cai)(cai)用(yong)(yong)的(de)(de)密(mi)(mi)封墊(dian)片(pian)(pian)為R型或(huo)RX型金屬環(huan)墊(dian)；6BX型法(fa)蘭(lan)(lan)(lan)包(bao)括整(zheng)體(ti)法(fa)蘭(lan)(lan)(lan)、對焊(han)法(fa)蘭(lan)(lan)(lan)及(ji)(ji)盲板法(fa)蘭(lan)(lan)(lan)，其所采(cai)(cai)用(yong)(yong)的(de)(de)密(mi)(mi)封墊(dian)片(pian)(pian)為BX型壓力(li)(li)自(zi)緊密(mi)(mi)封環(huan)墊(dian)；扇形法(fa)蘭(lan)(lan)(lan)用(yong)(yong)密(mi)(mi)墊(dian)片(pian)(pian)為RX型壓力(li)(li)自(zi)緊密(mi)(mi)封環(huan)墊(dian)。


  以上所述的法(fa)蘭及其墊片(pian)標準見 GB/T 22513-2008《石油天然氣工業鉆井和采油設備井口裝置和采油樹》。


一、型式與尺寸


1. R型(xing)

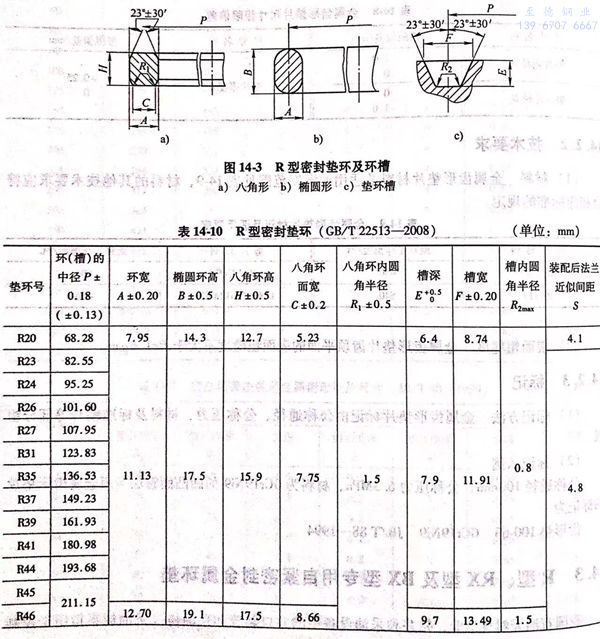

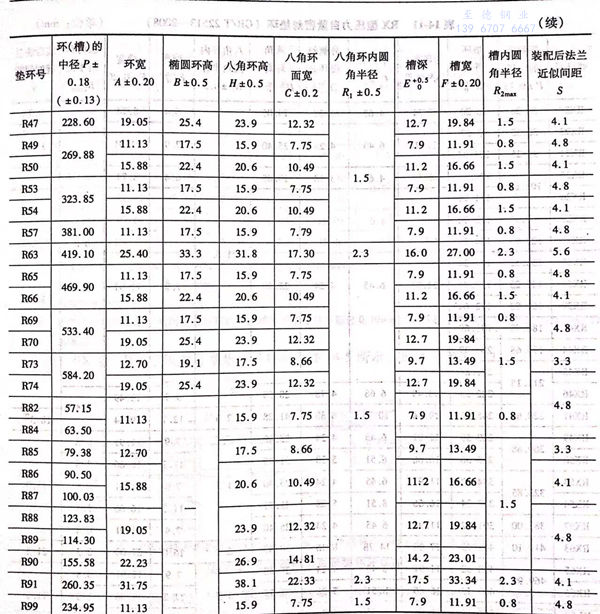

  R型密封墊環及環槽如圖14-3所(suo)示(shi)，尺寸見(jian)表14-10.



2. RX型

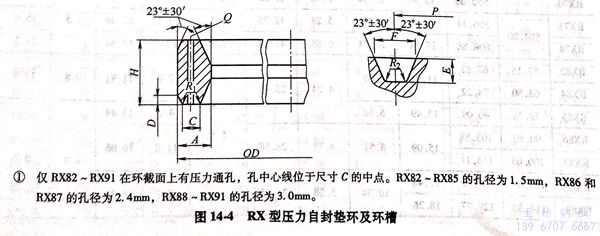

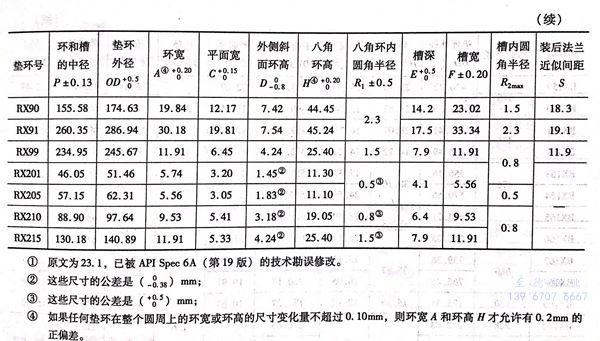

 RX 型(xing)壓(ya)力自(zi)封墊環及環槽見(jian)圖 14-4 ，尺寸見(jian)表 14-11。



3. BX型(xing)

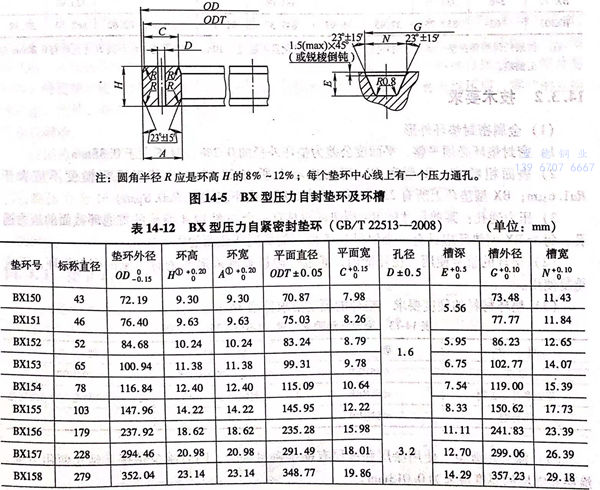

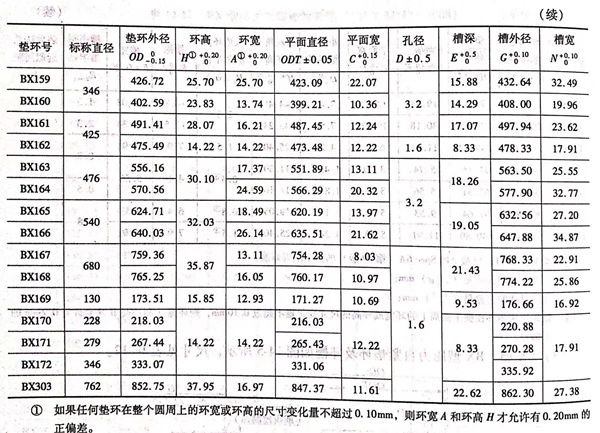

 BX 型壓力自緊墊(dian)環及環槽如(ru)圖 14-5 所示，尺(chi)寸(cun)見表 14-12。




二、技術(shu)要求(qiu)


1. 金屬(shu)密(mi)封(feng)墊環外形


  a. 密封墊環必須平(ping)整(zheng)，平(ping)面度公差為墊環外徑(jing)的0.2%,且不(bu)大于0.38mm.


  b. 表(biao)面粗(cu)糙度：R型和RX型的墊(dian)(dian)環(huan)上所(suo)(suo)有(you)23°表(biao)面，其表(biao)面粗(cu)糙度不(bu)應大于Ra1.6μm; BX型墊(dian)(dian)環(huan)上所(suo)(suo)有(you)23°表(biao)面，其表(biao)面粗(cu)糙度不(bu)應大于Ra0.8μm.


  c. 壓(ya)力通(tong)(tong)孔：某(mou)些尺寸的(de)RX型(xing)墊環應具(ju)(ju)有(you)一個(ge)如圖14-4所示的(de)貫(guan)通(tong)(tong)環截面的(de)壓(ya)力通(tong)(tong)孔；每個(ge)BX型(xing)墊環應具(ju)(ju)有(you)一個(ge)如圖14-5所示的(de)貫(guan)通(tong)(tong)環截面的(de)壓(ya)力通(tong)(tong)孔。


2. 墊環的重復使(shi)用


  在環(huan)槽內，通過過盈量限制來形成密(mi)封關系(xi)的密(mi)封墊環(huan)，不應重復(fu)使用。


3. 墊環材料的硬度要(yao)求

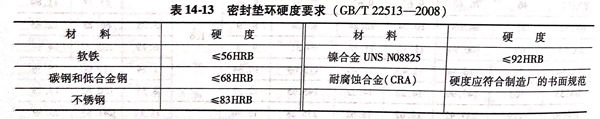

  墊環的硬度要求見(jian)表(biao)14-13.




4. 涂(tu)層和(he)鍍層


  使(shi)用(yong)涂(tu)層(ceng)和(he)鍍(du)層(ceng)有助于密封接合，同時減少粘接并延長使(shi)用(yong)壽命。涂(tu)層(ceng)和(he)鍍(du)層(ceng)的(de)厚度(du)最大為0.013mm。


三、標志


1. 墊(dian)環標志

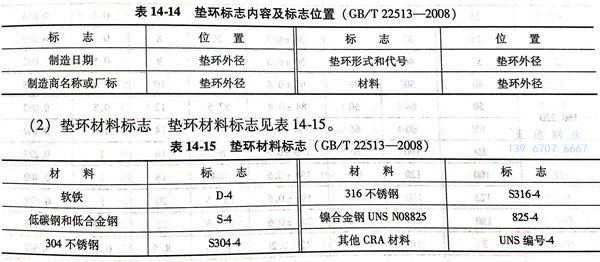

 墊環的標志(zhi)(zhi)內(nei)容(rong)及標志(zhi)(zhi)位置見(jian)表 14-14.




2. 墊環(huan)材料標志


  墊環(huan)材料標志見表 14-15
