一、管法蘭(lan)連接用(yong)緊固件(jian)長度計(ji)算(suan)(suan)計(ji)算(suan)(suan)公(gong)式
1. 用Class 標記的法蘭（美洲體系法蘭）
a. 平面法蘭和突面法蘭
螺栓長度(du)：ι=2(C+ΔC)+m+z+Δι+t （適用于Class≤150的平面和(he)突面法蘭）
螺(luo)柱(zhu)長度：ι=2(C+ΔC)+2m+2z+Δι+t （適用于(yu)除(chu)Class≤300的突(tu)面(mian)法蘭）
螺柱長度：ι=2(C+ΔC)+2f+2m+2z+Δι+t （適用(yong)于Class≥600的突(tu)面法蘭(lan)）
b. 松套法蘭
螺(luo)栓長度：ι=2(C+ΔC)+2t2(2S2)+m+z+Δι+t （適用于Class≤150的對焊(han)環(huan)帶頸松套(tao)(tao)法蘭和(he)翻邊環(huan)松套(tao)(tao)法蘭）
螺栓(shuan)長度：ι=2(C+ΔC)+2F+m+z+Δι+t （適用(yong)于Class≤150的對(dui)焊環和平焊環板式(shi)松(song)套法蘭）
螺(luo)柱長度：ι=2(C+ΔC)+2t2+2m+2z+Δι+t （適用于所有對焊環帶頸松套法蘭）
螺(luo)柱長度：ι=2(C+ΔC)+2F+2m+2z+Δι+t （適用于所有對(dui)焊環(huan)和(he)平焊環(huan)板式松套(tao)法蘭）
c. 凹凸面和榫槽面法蘭
螺(luo)柱(zhu)長度：ι=2(C+ΔC)+2f1-f2+2m+2z+Δι+t （適用于所(suo)有凹凸(tu)面和(he)榫槽面法蘭）
d. 環連接(jie)面法蘭
螺栓長(chang)度：ι=2(C+ΔC+E)+S+2m+2z+Δι （適用于所有(you)環連接面法蘭）
2. 用PN標(biao)記的法(fa)(fa)蘭（歐(ou)洲體系法(fa)(fa)蘭）
a. 平面(mian)法(fa)蘭(lan)和突面(mian)法(fa)蘭(lan)
螺(luo)栓長度：ι=2(C+ΔC)+m+z+Δι+t （適用于PN≤16的平面和突面法(fa)蘭）
螺柱長度：ι=2(C+ΔC)+2m+2z+Δι+t （適(shi)用(yong)于所有的突面法蘭）
b. 松套(tao)法蘭
螺栓長度：ι=2(C+ΔC)+2t2(2S2)+m+z+Δι+t （適用于(yu)PN≤1.6的對焊環帶頸松套(tao)法蘭(lan)和翻邊環松套(tao)法蘭(lan)）
螺栓長(chang)度(du)：ι=2(C+ΔC)+2F+m+z+Δι+t （適用(yong)于PN≤16的對焊(han)環和平焊(han)環板式松套法蘭）
螺柱長度：ι=2(C+ΔC)+2t2+2m+2z+Δι+t （適用于所有對焊環帶頸(jing)松(song)套法蘭）
螺柱長度(du)：ι=2(C+ΔC)+2F+2m+2z+Δι+t （適用于所有對(dui)焊環和平焊環板式(shi)松套法(fa)蘭）
c. 凹(ao)凸(tu)面(mian)(mian)和榫槽面(mian)(mian)法
螺柱長度：ι=2(C+ΔC)+2f1-f2+2m+2z+Δι+t （適用于(yu)所有凹凸面(mian)和榫槽面(mian)法(fa)蘭）
d. 環(huan)連接面法(fa)蘭(lan)
螺柱長度：ι=2(C+ΔC+E)+S+2m+2z+Δι （適(shi)用于所有環連接面法蘭）
式中：
ι--緊(jin)固件（六角頭(tou)(tou)螺栓、雙頭(tou)(tou)螺柱和全(quan)螺紋螺柱）長度（見圖(tu)(tu)10-6~圖(tu)(tu)10-8);
C-法蘭(lan)厚度，數值按相應的法蘭(lan)標(biao)準確定(ding)，單位為毫(hao)米（mm);
ΔC-法蘭厚度偏差，數值按相應的法蘭標準確定，單位為毫米（mm);
f-突(tu)(tu)面(mian)法(fa)蘭的突(tu)(tu)面(mian)高(gao)度，數值(zhi)按(an)相應的法(fa)蘭標準確定，單(dan)位為毫米（mm);
f1、f2－凹凸面、榫槽面法蘭的凸面、榫面高度，數值按相應的法蘭標準確定，單位為毫米（mm);
F-對焊(han)環和(he)平焊(han)環板式松套法蘭(lan)的焊(han)環厚度，數值按相應的法蘭(lan)標準確(que)定(ding)，單(dan)位為(wei)毫米（mm);
t2-對焊環帶頸松套法蘭的對焊環厚度，數值按用戶訂貨要求確定，單位為毫米（mm);
S2-翻邊環松套法蘭的翻邊環厚度，數值按相應的法蘭標準確定，單位為毫米（mm);
E-環連接面法(fa)蘭(lan)(lan)的(de)凸(tu)臺高度，數值按相應的(de)法(fa)蘭(lan)(lan)標準確定(ding)，單位為毫米（mm);

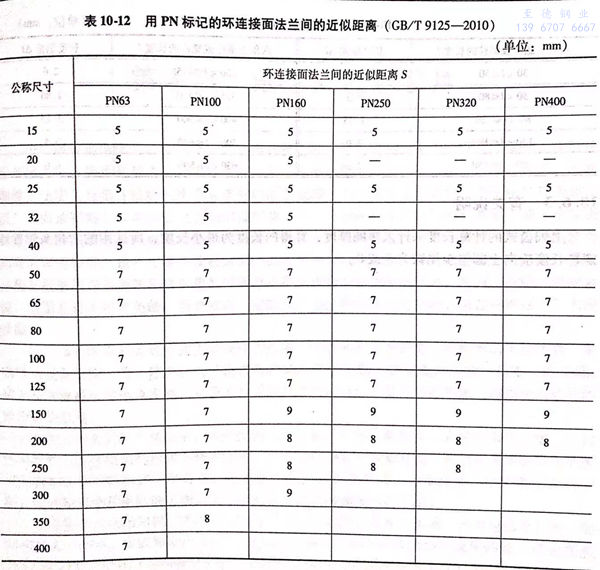

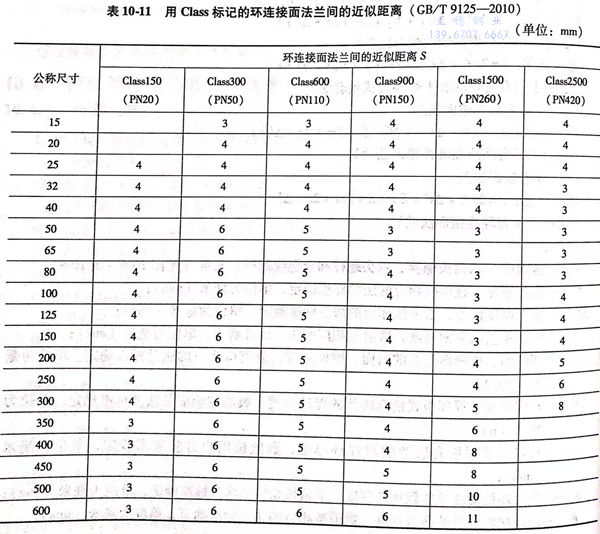

S-環連接面法蘭間近(jin)似距離，數值按表(biao)10-11或表(biao)10-12(或相應的法蘭標準(zhun)）確定(ding)，單位為毫米（mm);

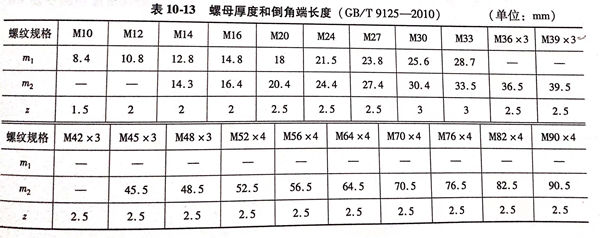

m-螺母最大(da)厚度，數值按(an)表10-13確定，與(yu)(yu)螺栓(shuan)配(pei)(pei)合(he)時(shi)用m1,與(yu)(yu)螺柱配(pei)(pei)合(he)時(shi)用m2,單位為毫(hao)米（mm);
z-緊(jin)固件(jian)倒角端長度，數值(zhi)按表10-13確定，單位為毫米(mi)（mm);
Δι-螺栓或(huo)螺柱的長(chang)度(du)偏差，數值按表10-14 確定，單(dan)位(wei)為毫(hao)米（mm);
t-墊片(pian)厚度(du)，一般取t=3mm.
二、管法蘭連接用緊固(gu)件長度(du)技術有關(guan)參數
1. 法蘭厚度偏差應為(wei)正值(zhi)，其數值(zhi)按(an)相關(guan)標準的(de)規定。
2. 環連(lian)接(jie)法蘭(lan)間的近似(si)距離(li)見表10-11和(he)表10-12.
3. 螺母最大(da)厚度、緊固件(jian)倒角端長度見表(biao) 10-13。
4. 六角螺(luo)栓或螺(luo)柱的長度偏差見表 10-14。
三、管(guan)法蘭連接(jie)用緊(jin)固件(jian)長(chang)度計(ji)算(suan)有關說明
上列公(gong)式的計(ji)算長(chang)度(du)未計(ji)入墊圈厚(hou)度(du)，算得(de)的長(chang)度(du)為最小長(chang)度(du)，所選用(yong)的六角(jiao)頭螺(luo)栓(shuan)或螺(luo)柱(zhu)長(chang)度(du)應向上圓整(zheng)至尾數為5或0。
