一(yi)、標記

1. 標記方法

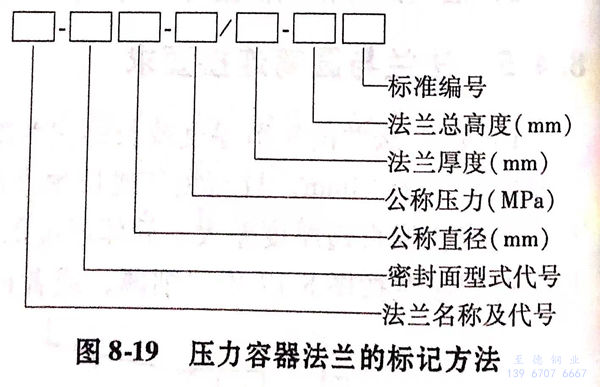

 不銹鋼法蘭標記由七部分內容組成，其標記方法如圖8-19所示。

  在圖8-19中，當不銹鋼法蘭(lan)厚度及法蘭高度均采用標準值時，此兩部分標記內容可省略。為擴充應用標準法蘭，允許修改法蘭厚度8、法蘭總高度H,但必須滿足GB150《鋼制壓力容器》中的不銹鋼法蘭強度計算要求。如有修改，兩尺寸均在法蘭標記中標明。

 2. 標(biao)記示(shi)例

  a. 標準法蘭(lan)：公稱壓力1.6MPa、公稱直(zhi)徑800mm的襯(chen)環榫槽(cao)密封乙型平焊法蘭(lan)的榫面(mian)法蘭(lan)，且考(kao)慮(lv)腐蝕裕量為(wei)3mm(即應增(zeng)加(jia)短節(jie)厚度2mm，δ1改為(wei)18mm)的標記(ji)：

      法蘭 C-T 800-1.6  NB/T 47022-2012,并(bing)在圖樣明(ming)細(xi)表備注欄中注明(ming)δ1=18。

  b. 修改尺寸的(de)標(biao)(biao)準(zhun)法(fa)(fa)(fa)蘭：公(gong)稱壓力 2:5MPa、公(gong)稱直徑1000mm的(de)平(ping)面密封面長頸對焊(han)法(fa)(fa)(fa)蘭，其中法(fa)(fa)(fa)蘭厚度改為78mm, 法(fa)(fa)(fa)蘭總(zong)高(gao)度仍為155mm的(de)標(biao)(biao)記(ji)： 法(fa)(fa)(fa)蘭－RF 1000-2.5/78-155 NB/T 47023-2012。

  c. 法(fa)蘭(lan)襯環材料(liao)由設(she)計者決定(ding)。襯環材料(liao)應用括(kuo)號標注(zhu)(zhu)在法(fa)蘭(lan)材料(liao)后或圖(tu)樣明細表備(bei)注(zhu)(zhu)欄中。如：16Mn(環06Cr19Ni9)

  d. 乙型法(fa)(fa)蘭(lan)(lan)的(de)短(duan)節(jie)材料(liao)與法(fa)(fa)蘭(lan)(lan)材料(liao)相同。如不(bu)相同，其(qi)強(qiang)度(du)級別應(ying)不(bu)低(di)于法(fa)(fa)蘭(lan)(lan)材料(liao)，且應(ying)與法(fa)(fa)蘭(lan)(lan)材料(liao)間有良(liang)好的(de)焊接性，并(bing)在(zai)圖樣明(ming)細欄中(zhong)注(zhu)明(ming)，標(biao)注(zhu)方法(fa)(fa)按(an)上述(shu)的(de)規定，如：20R(短(duan)節(jie)16MnR).短(duan)節(jie)長(chang)度(du)允許加長(chang)。加長(chang)后，法(fa)(fa)蘭(lan)(lan)厚(hou)度(du)8及法(fa)(fa)蘭(lan)(lan)總(zong)高度(du)H均應(ying)在(zai)法(fa)(fa)蘭(lan)(lan)標(biao)記中(zhong)標(biao)明(ming)。

二、印記

 不(bu)銹(xiu)鋼法(fa)蘭(lan)成品需在法(fa)蘭(lan)外(wai)圓(yuan)面上打上鋼印標記，其(qi)內(nei)容包括(kuo)：鋼號、公(gong)稱直徑、公(gong)稱壓力(li)、襯(chen)環材(cai)(cai)料、短(duan)節材(cai)(cai)料。短(duan)節材(cai)(cai)料應用括(kuo)號標注在法(fa)蘭(lan)材(cai)(cai)料之(zhi)后。

 例：16MnR(環06Cr19Ni9)(短(duan)節(jie)16MnR)DN1000 PN1.00
